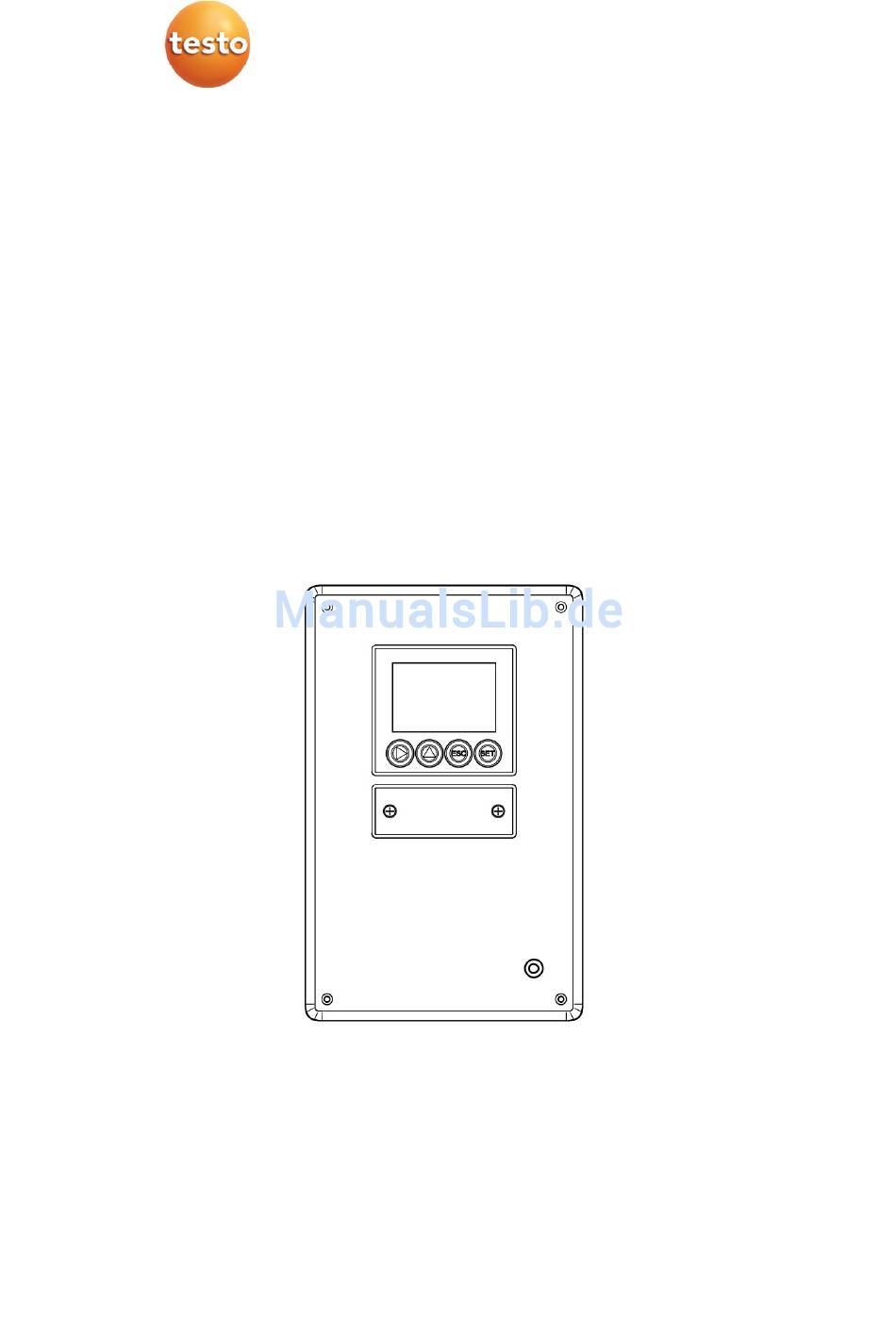

testo 6383 · Differenzdruck-Messumformer
P2A Software · Parametrier-, Abgleich- und
Analysesoftware
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für testo 6383

Inhaltszusammenfassung für testo 6383

  • Seite 1 6383 · Differenzdruck-Messumformer P2A Software · Parametrier-, Abgleich- und Analysesoftware Bedienungsanleitung...

  • Seite 3: Sicherheit Und Umwelt

    Halten Sie sich dabei an die vorgegebenen Hand- lungsschritte. Verwenden Sie nur Original-Ersatzteile von Testo. Darüber hinausgehende Arbeiten dürfen nur von autorisiertem Fachpersonal ausgeführt werden. Andernfalls übernimmt Testo keine Verantwortung für die ordnungsgemäße Funktion des Geräts nach der Instandsetzung und für die Gültigkeit von Zulassungen. Umwelt schützen >...

  • Seite 4: Zu Diesem Dokument

    2 Zu diesem Dokument (lokale Vorschriften beachten) oder geben Sie das Produkt an Testo zur Entsorgung zurück. Zu diesem Dokument Verwendung > Lesen Sie diese Dokumentation aufmerksam durch und machen Sie sich mit dem Produkt vertraut, bevor Sie es einsetzen. Beachten Sie besonders die Sicherheits- und Warnhinweise, um Verletzungen und Produktschäden...

  • Seite 5: Inhaltsverzeichnis

    4.4.2. Passwortschutz ....................25 4.4.3. Aufbau des Bedienmenüs ................25 4.4.4. Übersicht über das Bedienmenü testo 6383 ..........27 4.4.5. Die einzelnen Hauptmenüs ................29 4.4.5.1. Hauptmenü Kanal 1 bearbeiten ............29 4.4.5.2. Hauptmenü Alarm bearbeiten ............29 4.4.5.3. Hauptmenü Einstellungen bearbeiten ..........32 4.4.5.4.
  • Seite 6 Messumformer abgleichen ................64 5.3.4.1. n-Punkt-Abgleich ................64 5.3.4.2. Analogausgang abgleichen ............. 65 5.3.5. Messumformer-Historie ................. 67 Tipps und Hilfe ..................70 6.1. Fragen und Antworten ..............70 6.2. Zubehör und Ersatzteile ..............70 6.2.1. Bestelloptionen Messumformer testo 6383 (0555 6383) ........ 71...

  • Seite 7: Messumformer

    4 Messumformer Messumformer 4.1. Leistungsbeschreibung 4.1.1. Funktionen und Verwendung Der Messumformer testo 6383 eignet sich u. a. für folgende Einsatzbereiche: • Reinräume • Anspruchsvolle Raumklimaanwendungen 4.1.2. Lieferumfang Zum Lieferumfang des Messumformers testo 6383 gehören: • Dichtungsrahmen • Bedienungsanleitung • Kalibrierprotokoll 4.1.3.

  • Seite 8: Auflösung

    0,01 hPa 200 hPa Bei Auslieferung und nach einem Werksreset werden die Messwerte in der Einheit im Display angezeigt, die über die KMAT-Option Fxx bestellt wurde, siehe Bestelloptionen Messumformer testo 6383 (0555 6383), Seite 71. Messtakt • Schnittstelle • Mini-DIN für P2A-Software (Abgleich- und Parametrier- Software) •...

  • Seite 9: Analogausgang

    4 Messumformer Maximale Bürde • 4-Draht: 500 Ω (Stromausgang) Maximale Last • 4-Draht: 10 kΩ (Spannungsausgang) Analogausgang • 0 ... 1 V ± 1,5 mV (4-Draht) oder • 0 ... 5 V ± 7,5 mV (4-Draht) oder • 0 ... 10 V ± 15 mV (4-Draht) oder •...

  • Seite 10: Abmessungen

    Gehäuse, Gewicht • Metall/Kunststoff, ca. 0,9 kg Schutzart frontseitig • IP 65 nur, wenn der Messumformer verdrahtet ist und/oder Dichtstopfen eingefügt sind Richtlinien, Normen und Prüfungen • EG-Richtlinie: 2004/108/EG Garantie • Dauer: 2 Jahre • Garantiebedingungen: siehe Internetseite www.testo.com/warranty 4.1.5. Abmessungen...

  • Seite 11: Produktbeschreibung

    4 Messumformer 4.2. Produktbeschreibung 4.2.1. Auf einen Blick 1 Dichtstopfen auf dem positiven Druckprüfanschluss (Ø 4 mm) 2 Dichtstopfen auf dem negativen Druck- prüfanschluss (Ø 4 mm) 3 Buchse für Servicestecker 4 Display (optional) 5 Tasten (nur bei optionalem Display) 6 Prüfstifte für die Analog- ausgänge 7 Verschraubung Service-...

  • Seite 12: Display Und Tastatur

    6,4 mm) 4.2.2. Display und Tastatur Die Displayoption ermöglicht die Bedienung des Messumformers testo 6383 über Display und vier Tasten. Die LCD-Anzeige besteht aus zwei 7-Segment-Zeilen zur Anzeige von Messwerten und Einheiten sowie einer Informationszeile (beispielsweise für Statusmeldungen). Helligkeit und Kontrast der Anzeige und die Hintergrund- beleuchtung (permanent oder aus) können über das Bedienmenü...

  • Seite 13: Relaisplatine (Option)

    Lassen Sie den Messumformer nur in spannungslosem Zustand von autorisiertem Fachpersonal verdrahten und anschließen. 4.2.5. Analogausgänge Als Analogausgänge verfügt der testo 6383 entweder über • 1 Stromausgang 0 bis 20 mA (4-Draht) / 4 bis 20 mA (4-Draht) oder •...

  • Seite 14: Alarmbehandlung

    Funktion Sammelalarm aktiviert, wird ein Alarm ausgelöst sobald die Alarmgrenze eines Alarms, der dem Sammelalarm zugeordnet ist, überschritten wird. Der testo 6383 überwacht mit Hilfe der Relais Grenzwerte. Liegt ein Messwert außerhalb der Grenzwerte, wird ein vom Benutzer festgelegtes Relais geschaltet.

  • Seite 15: Inbetriebnahme

    4 Messumformer Kehrt der Messwert wieder um mehr als eine festgelegte Hysterese unter oder über den Grenzwert zurück, wird der Alarm zurück- genommen. Zudem kann mit Hilfe eines Sammelalarm-Relais über das Auf- treten von Fehler-/ Statusmeldungen informiert werden, siehe Status-, Warn- und Fehlermeldungen Seite 38. Gehen gleichzeitig mehrere Alarmmeldungen ein, so wird der letzte Alarm angezeigt.

  • Seite 16: Gerät Anschließen

    4 Messumformer 1. Am Montageort eine Wandaussparung (ca. 120 mm x 220 mm) vorsehen. 2. 6383 an die Montageposition halten und die Bohrlöcher markieren. 3. Geeignete Löcher für die zu verwendenden Schrauben bohren. 4. 6383 anschließen. 4.3.2. Gerät anschließen WARNUNG...

  • Seite 17: Spannungsversorgung Und Analogausgänge Anschließen

    4 Messumformer 4.3.2.2. Spannungsversorgung und Analogausgänge anschließen Anschlussleiste für Spannungsversorgung und Analogausgänge, Pos. (1) der Anschlussübersicht Die auf dem Anschlussbelegungsplan dargestellten Kanäle 2 und 3 können bei diesem Gerät nicht benutzt werden. Anschlussschema 4-Drahttechnik (0 ... 20 mA / 4 ... 20 mA / 0 ...

  • Seite 18: Relaisausgänge Anschließen

    4 Messumformer 2. Kabelenden abisolieren, Adernendhülsen aufklemmen und mit den Spannungsanschlüssen/Kanalanschlüssen verschrauben. 3. Jeweils die zwei nebeneinander liegenden Adern mit einem Kabelbinder zusammenbinden. 4. Anschlussleiste für Spannungsversorgung und Analogaus- gänge aufstecken. 4.3.2.3. Relaisausgänge anschließen Lassen Sie den Messumformer nur in spannungslosem Zustand von autorisiertem Fachpersonal verdrahten und anschließen.
  • Seite 19 4 Messumformer • Für den Anschluss muss eine doppelt isolierte Netz- leitung (Mantelleitung) mit einem Querschnitt von mindestens 1,5 mm² verwendet werden. • Kabelanschluss (2) darf innerhalb der Relaiswanne (1) nicht in einer Schlaufe gelegt werden. • Es wird empfohlen immer 2 nebeneinander liegende Adern mit einem Kabelbinder (3) aneinander zu binden.
  • Seite 20 4 Messumformer Verwendung des Relais als Schließer (NO=Normally Open) 1 Alarm-/Statuslampe (Installationsbeispiel) 2 250 V AC/DC, 3A Die Betriebsleuchte (Alarm-/Statuslampe) leuchtet nur bei Schalten (Schließen) des Relais. Eine Funktionsüber- wachung des Alarm-Stromkreises ist daher bei dieser Schaltung nicht möglich. 5. Relais-Anschlussleiste in Buchse stecken. 6.

  • Seite 21: Druckanschlüsse Anschließen

    4 Messumformer 4.3.2.4. Druckanschlüsse anschließen Abbildung entspricht Auslieferungszustand Nutzung Druckfrontanschluss 1. Schlauch vom Schlauchparker (2) abziehen und mit positivem (3) oder negativem (1) Druckanschluss verbinden. 2. Verbleibenden Druckanschluss über weiteren Schlauch mit (3) oder negativem (1) Druckpotential verbinden. Keine Nutzung Druckfrontanschluss Schlauchverbindung zwischen Schlauchparker (2) und Druckfrontanschluss funktioniert als Blindstopfen.

  • Seite 22: Gerät Schließen

    4 Messumformer 4.3.2.5. Gerät schließen 1. Dichtungsrahmen (1) über den Rand des 6383 ziehen. 2. 6383 anschrauben. Die Schrauben zunächst nur lose anziehen. Wenn alle Schrauben sitzen, 6383 gegebenenfalls ausrichten und die Schrauben festziehen. 3. 6383 mit einer dem Einbauort angemessenen Maßnahme abdichten (z.
  • Seite 23 3. Kontakt Ch. 3 (ohne Funktion) 4. Service-Schnittstelle Analogausgang 1 abgleichen ✓ Bei testo 6383 mit Stromausgang: Bürde von max. 500Ω ist am Kanal 1 angeschlossen. ✓ Ein präzises Multimeter (Minimalanforderung: Auflösung 6,5 Digits, mindestens 5x genauer als das 6383) steht zur Verfügung.

  • Seite 24: N-Punkt-Abgleich

    Der n-Punkt-Abgleich muss immer vollständig und zeitnah an allen ausgewählten Messpunkten durchgeführt werden. ✓ Ein präziser Druckgeber (5x genauer als der Messumformer, z. B. Präzisionsdruckgeber DPC von Testo industrial services) steht zur Verfügung. 1. Positiven Ausgang des Druckgebers (3) mit positivem Druck-...

  • Seite 25: Bedienung

    Bedienung 4.4.1. Zusammenhang Bedienmenü – Mini DIN Buchse aktiv Der testo 6383 kann entweder über das Bedienmenü oder über die P2A-Software (siehe Parametrier-, Abgleich und Analysesoftware (P2A-Software) Seite 44) parametriert werden. Der Messumformer testo 6383 kann über Display und Tastatur nur dann bedient werden, wenn die Displayoption vorhanden ist.

  • Seite 26: Funktion/Beschreibung

    4 Messumformer 1 Anzeige Kanal 1 2 keine Anzeige 3 Anzeige für Meldungen Vier Tasten ermöglichen Navigieren/Blättern durch die Menüs sowie Eingeben/Verändern von Werten und Einstellungen: Taste Funktion/Beschreibung • Im Messbetrieb: In Parametrierung wechseln • Im Parametriermodus: Bestätigung einer Auswahl oder Einstellung •...

  • Seite 27: Übersicht Über Das Bedienmenü Testo 6383

    4 Messumformer 4.4.4. Übersicht über das Bedienmenü testo 6383...
  • Seite 28 4 Messumformer...

  • Seite 29: Die Einzelnen Hauptmenüs

    4 Messumformer 4.4.5. Die einzelnen Hauptmenüs 4.4.5.1. Hauptmenü Kanal 1 bearbeiten Einen Überblick bietet die Übersicht über das Bedienmenü testo Seite 27). Sie können grundlegende Einstellungen für Kanal 1 vornehmen. drücken, mit  oder  1. Im Messmodus Hauptmenü Kanal anwählen und Auswahl mit...
  • Seite 30 4 Messumformer Maximumüberwachung gewählt sowie pro Alarm ein Grenzwert und jeweils eine Hysterese eingestellt werden. Zusätzlich kann jeder Alarm mit einem deutlich sichtbaren optischen Alarm (Blinken der Display-Hintergrundbeleuchtung und des entsprechenden Messwerts bei Grenzwertverletzungen) verknüpft werden. Weiterhin kann jedem zur Grenzwertüberwachung eingesetztem Alarm eine Alarmverzögerung zwischen 0 und 3600 Sekunden zugeordet werden, um die sowohl eine entsprechende Relais- Auswirkung als auch der optische Alarm verzögert werden.

  • Seite 31: Alarmverzögerung

    Relais und kann ein optischer Alarm über das Display ausgegeben werden, sobald (mindestens) eine der Warn- oder Fehler- meldungen des Messumformers testo 6383 aktiv wird. Die Auswahl der auf den Sammelalarm wirkenden Meldungen kann nur in der P2A-Software erfolgen, siehe Software verwenden Seite 48.

  • Seite 32: Hauptmenü Einstellungen Bearbeiten

    4 Messumformer 4.4.5.3. Hauptmenü Einstellungen bearbeiten Sie können Geräte- und andere Einstellungen bearbeiten. drücken, mit  oder  > Im Messmodus Hauptmenü Einstellungen anwählen und Auswahl mit bestätigen. Sie können Einstellungen bearbeiten für: • Display • Sprache • Wechseln der Einheit ◦...

  • Seite 33: Hauptmenü Analyse Bearbeiten

    4 Messumformer Sprache auswählen Sie können die Sprache der Display-Klartextzeile auswählen. drücken, mit  oder  gewünschte Sprache auswählen, > Auswahl mit bestätigen und zu Sprache zurückkehren. Wählen Sie nur eine Sprache aus, die Sie gut verstehen können. Code-Einstellungen bearbeiten Sie können den Zugangscode (Passwort) einstellen.
  • Seite 34 4 ... 20 mA der Wert "6,0 mA". Mit bestätigen oder Eingabe abbrechen. 3. Mit Einstellung übernehmen und wie folgt mit Multimeter (Minimalanforderung: Auflösung 6,5 Digits, mindestens 2x genauer als das 6383) überprüfen: Analogausgang 1: Über Prüfkontakte unter Serviceklappe, siehe Abbildung. 1 Prüfkontakte Kanal 1 2 Service-...

  • Seite 35: Hauptmenü Meldungen Bearbeiten

    4 Messumformer 3. Zum Testen ein Messkabel von den Relaisklemmen (siehe Relaisausgänge anschließen, Seite 18) aus dem Messumformer heraus zu einem Multimeter (Widerstandsmessung) oder Durchgangsprüfer führen. 4. Mit (Start Relaistest) oder (Verlassen des Menüs ohne Relaistest) zurück zu Test Relaisausgang. Min./Max.-Werte der Kanäle ablesen Zum Zurückstellen der Max-/Min-Werte siehe Hauptmenü...

  • Seite 36: Hauptmenü Ident Abfragen

    4 Messumformer 3. Mit  oder  Letzte Meldungen wählen und mit bestätigen. 4. Mit  oder  zwischen den bisher registrierten Warn- und Fehlermeldungen blättern und mit zurück zu Letzte Meldungen. 5. Mit  oder  Information wählen und mit bestätigen.

  • Seite 37: Hauptmenü Abgleich Bearbeiten

    4 Messumformer 2. Mit zurück zu Hauptmenü Ident. 3. Mit  oder  weiter zu Hauptmenü Abgleich oder mit den Messbetrieb zurückkehren. 4.4.5.7. Hauptmenü Abgleich bearbeiten Zur Durchführung des Analogabgleichssiehe Analogausgangs- Abgleich, Seite 22. Analogabgleich durchführen 1. Im Messmodus drücken, mit  oder  Hauptmenü Abgleich anwählen und Auswahl mit bestätigen.

  • Seite 38: Hauptmenü Reset Bearbeiten

    Um optimale Betriebssicherheit (Anlagenverfügbarkeit) zu erreichen, stellt der Messumformer über das Bedienmenü oder die P2A-Software • Statusmeldungen • Warnmeldungen • Fehlermeldungen jeweils für den Messumformer testo 6383 dar. Sämtliche Meldungen werden im Messumformer mit Betriebs- stundenstempel gespeichert. Verwenden Sie das Bedienmenü...

  • Seite 39: Statusmeldungen

    Im Messumformer werden die letzten 60 Statusmeldungen und die letzten 120 Fehler- und Warnmeldungen jeweils in einem Ring- speicher abgelegt, in der P2A-Software gibt es keine Be- schränkung. 4.5.1. Statusmeldungen Statusmeldungen zeigen den aktuellen Betriebszustand des testo 6383 an. Meldung Displayanzeige Beschreibung 02506 Initialisierung Meldung erscheint, während der...

  • Seite 40: Warnmeldungen

    4 Messumformer Meldung Displayanzeige Beschreibung 00307 Einstellung Einstellung geändert: Es wurden geändert allgemeine Einstellungen am Messumformer geändert. 4.5.2. Warnmeldungen Warnmeldungen stellen eine Frühwarnung oder eine aktuelle Fehlfunktion dar, durch die der Messbetrieb negativ beeinflusst werden kann. Meldung Displayanzeige Ursache Fehlerbeseitigung 00E00 T Umgebung Die Umgebungs-...

  • Seite 41: Fehlermeldungen Messumformer

    Fehlermeldungen stellen eine aktuelle Fehlfunktion dar. Meldung Displayanzeige Ursache Fehlerbeseitigung 01505 Watchdog- Der Messumformer Tritt das Problem Fehler führt auf Grund eines häufiger auf, an Testo- Prozessorfehlers einen Service wenden. automatischen Neustart durch. Abgleich- Die Umgebungs- Für höhere Umge- 01115 temperatur...

  • Seite 42: Meldung Bestätigen

    4 Messumformer Anzeige auf dem für Sammelalarm zusätzliche Display verwendbar Meldung Ende Abgleich DeltaP Druck zu hoch Alarm 1 Alarm 2 Alarm 3 Alarm 4 Messumformer-Reset Analogabgleich T Umgebung hoch T Umgebung niedrig Spannung niedrig Watchdog-Fehler Funktion Meldung bestätigen ausführen (Quittierung des Alarms über Bedientasten am Messumformer): •...

  • Seite 43: Wartung Und Reinigung

    4 Messumformer Status- Anzeigen- Klasse Analogausgang meldung im wert im Display Display Wert unter Underrange Messwert 0 mA 3,8 mA Min-Scale Wert über Overrange Messwert 20,5 mA 20,5 mA 1,1 V 5,5 V 11 V Max-Scale Druck zu Overrange ooooo 20,5 mA 20,5 mA 1,1 V 5,5 V 11 V hoch 4.6.

  • Seite 44: Parametrier-, Abgleich Und Analysesoftware (P2A-Software)

    5.1. Leistungsbeschreibung Die P2A-Software dient zur Parametrierung, zum Abgleich und zur Analyse von Testo-Messumformern. Es gilt: • Generell werden alle neueren Testo-Messumformer (ab 2007) unterstützt. • Für jeden neu gekauften Testo-Messumformer muss ein kostenloses Upgrade der Software installiert werden, welches die Gerätetreiber für alle bis zu diesem Zeitpunkt...

  • Seite 45: Systemvoraussetzungen

    5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) der passenden Gerätedatei als Parameterdatei) und auf die anderen Geräte übertragen. Parameterdateien haben das Dateiformat ".cfp". 5.1.2. Systemvoraussetzungen Betriebssystem • Windows® XP Home / Professional SP3 • Windows® Vista • Windows® 7 Rechner Der Rechner muss die Anforderungen des jeweiligen Betriebssystems erfüllen.

  • Seite 46: Erste Schritte

    USB-Treiber installieren Zur Installation des USB-Treibers lesen Sie bitte die separate Dokumentation, die der USB-Treiber-CD beiliegt. 5.2.1.3. P2A-Software-Upgrade 1. P2A-Software-Upgrade unter www.testo.com/download- center (Registrierung erforderlich) herunterladen und abspeichern. 2. Ordner anwählen, in dem die heruntergeladene Zip-Datei gespeichert wurde und Zip-Datei entpacken.

  • Seite 47: Verbindung Zum Gerät Herstellen

    5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) 5.2.2.2. Verbindung zum Gerät herstellen Es können mehrere Geräte angeschlossen werden, es ist jedoch immer nur eine Verbindung aktiv. ✓ USB-Treiber ist installiert (siehe USB-Treiber installieren Seite 46). 1. P2A-Software starten. 2. Adapter (Lieferbestandteil der P2A-Software, an die Serviceschnittstelle des Geräts anschließen (siehe Serviceschnittstelle Seite 12).

  • Seite 48: Software Verwenden

    5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) 5.3. Software verwenden 5.3.1. Bedienoberfläche 1 Menüleiste: Menü Befehl Erklärung Zeigt den Windows-Dialog zum Datei Öffnen Suchen und Öffnen von Dateien Speichern unter Speichert die Parameter einer Geräte- oder Parameterdatei unter einem neuen Namen. Bearbeiten Kopieren Kopiert die Parameter der...

  • Seite 49: Erklärung

    5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) Menü Befehl Erklärung Gerätever- Prüft die Verbindung zu einem bindungen prüfen angeschlossenen Gerät, ohne dass die Gerätedatei aktiviert werden muss. Service Über Servicedaten anzeigen wird eine Textdatei mit den wichtigsten Informationen zum Computer und zur Software geöffnet.

  • Seite 50: Geräte-/Parameterdatei Bearbeiten

    5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) 4 Funktionsschaltflächen: Über die Schaltflächen werden Dialoge zur Bearbeitung und zum Testen des Geräts geöffnet. [Parametrierung ändern] siehe Geräte- / Parameterdatei ändern Seite 50. [Messumformer analysieren/testen] siehe Messumformer analysieren / testen Seite 58. [Messumformer abgleichen] siehe Messumformer abgleichen Seite 64.
  • Seite 51 5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) 2. Parameter in den entsprechenden Feldern ändern oder eingeben. Feld Erklärung Einheit / In dieser Maske werden alle Analogausgänge parametriert. Analogausgang Einheit / Analog- Einheit: 0…1V / 5V / 10V oder 0...20 mA / ausgang (Grafik) 4…20 mA.
  • Seite 52 5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) Feld Erklärung Einheit Auswahl der physikalischen Einheit. Beim Wechsel der Einheit werden unter Skalen-Minimum und -Maximum Standard- werte eingestellt. Vorsicht! Bei Änderungen der phys. Einheit werden die Relais-Grenzwerte auf die zugeordneten Defaultwerte gesetzt. Signalverzögerung Kurve verändert sich je nach eingestellter (Grafik) Signalverzögerung.
  • Seite 53 5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) Feld Erklärung Grenzwerte Relais 1...4/ In dieser Maske werden die Relais Alarmwerte Alarm 1...4 bzw. Display-Alarme parametriert. Relais x / Alarm x Es stehen (optional) vier Relais bzw. Alarmwerte zur Verfügung. keine Nutzung Relais wird nicht genutzt. Hysterese-Bild und Eingabe- möglichkeiten sind ausgeblendet.

  • Seite 54: Einheit/ Analogausgang

    5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) Feld Erklärung MAX Überwachung Oberhalb des Grenzwertes auf ON (Schließer) bzw. OFF (Öffner) geschaltet; bei darauf folgender Unterschreitung von Grenzwert minus Hysterese wird auf OFF (Schließer) bzw. ON (Öffner) geschaltet. Die grafische Darstellung in der Bildschirmmitte bezieht sich auf die Relais-Verdrahtung als Schließer (ON).
  • Seite 55 5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) Feld Erklärung optische Alarm Anzeige Kontrollkästchen aktiviert: Beim Eintreten des ausgewählten Alarms blinkt die Hintergrund- beleuchtung des Displays und der entsprechende Messwert. Alarmverzögerung In das Eingabefeld wird die gewünschte Alarmverzögerung für die Alarme der Min-/Max- Überwachung und des optischen Alarms eingetragen (0...
  • Seite 56 5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) Feld Erklärung Display Einstellen der Beleuchtungsstärke zwischen Beleuchtungsstärke 0 und 9: (0 ... 9) 0 = dunkel 9 = hell Display-Kontrast Einstellen des Kontrasts zwischen 0 und 9: (0 ... 9) 0 = geringer Kontrast 9 = starker Kontrast Anzeige der Auswahl, ob die Fehlermeldungen im Display...

  • Seite 57: Parameter Speichern

    Aus einer Gerätedatei werden nur die Parameter gespeichert, die Historien-Daten werden nicht übernommen. Standardmäßig wird der ursprüngliche Name (Gerätetyp, Seriennummer) mit dem aktuellen Datum / Uhrzeit vorgeschlagen, z. B. "testo 6383 01234578 061120 1403.cfp". Bei einer Standard-Installation werden die Dateien im Pfad "C:\Dokumente und Einstellungen\All Users\Gemeinsame Dokumente\P2A Software"...

  • Seite 58: Parameter Kopieren Und Einfügen

    5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) 5.3.2.4. Parameter kopieren und einfügen Die Parameter einer Parameterdatei können auf eine Gerätedatei oder eine andere Parameterdatei des gleichen Gerätetyps übertragen werden. 1. Datei auswählen, deren Parameter kopiert werden sollen. 2. In der Menüleiste auf Bearbeiten >...

  • Seite 59: Gerät Analysieren / Testen

    5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) 5.3.3.1. Gerät analysieren / testen ✓ Die gewünschte Gerätedatei ist markiert. 1. Auf [Messumformer analysieren/testen] klicken. Der Dialog Eigenschaften von <Gerätetyp> <Seriennummer> wird mit dem Register Messumformer analysieren/testen geöffnet. 2. Aktion durchführen: Aktion Erklärung Werksreset Parameter Einheit, Grenzwerte und durchführen...

  • Seite 60: Analogausgang Testen

    5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) 5.3.3.3. Analogausgang testen ✓ Die gewünschte Gerätedatei ist markiert. 1. Auf [Messumformer analysieren/testen] klicken. Der Dialog Eigenschaften von <Gerätetyp> <Seriennummer> wird mit dem Register Messumformer analysieren/testen geöffnet. 2. Kanal markieren und Werte testen. Feld/Schaltfläche Erklärung Messumformer-Test Überprüfung der Analogausgänge...

  • Seite 61: Schaltausgang Relais 1

    5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) Feld/Schaltfläche Erklärung [Aktivieren] Bei Klicken wird der eingetragene Vorgabewert an den entsprechenden Analogausgang und an die Prüfkontakte weitergegeben. Eine Warnung weist darauf hin, dass bei bestehender Verkabelung der Wert auf das angeschlossene Geräte übertragen wird. Überprüfen Sie nun den Analogausgang mit Hilfe eines präzisen Multimeters.
  • Seite 62 5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) Feld/Schaltfläche Erklärung Testen der Relaisfunktion (siehe Funktion der Relaisausgänge prüfen Seite 34). [Relais n Kontakt schließen. aktivieren] Eine Warnung weist darauf hin, dass bei bestehender Verkabelung der Wert auf eine angeschlossene SPS, externe Displays etc. übertragen wird.

  • Seite 63: Min-/Max-Werte Anzeigen

    5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) 5.3.3.5. Min-/Max-Werte anzeigen Der Messumformer speichert für jeden Kanal den minimalen bzw. maximalen Wert (seit der letzten Spannungsversorgung bzw. seit dem letzten manuellen Reset gemessen). ✓ Die gewünschte Gerätedatei ist markiert. 1. Auf [Messumformer analysieren/testen] klicken. Der Dialog Eigenschaften von <Gerätetyp>...

  • Seite 64: Messumformer Abgleichen

    5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) 5. Kontrollabfrage bestätigen, um das Zurücksetzen durchzuführen. Werte werden auf die Werkseinstellungen zurückgesetzt. 6. Zum Schließen des Dialogs auf [OK] oder [Abbrechen] klicken. 5.3.4. Messumformer abgleichen Diese Funktion dient dem Abgleich eines angeschlossenen Geräts. Folgende Abgleiche können über die Software durchgeführt werden: •...

  • Seite 65: Analogausgang Abgleichen

    5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) 5. Auf [Wizard starten …] klicken und den Anweisungen des Assistenten folgen. Der Abgleich wird beim Beenden des Assistenten durchgeführt. Feld Erklärung Wie viel Druck liegt Pflichtfeld: Eingabe des am Druckgeber tatsächlich an abgelesenen Wertes. Der n-Punkt-Abgleich muss immer vollständig und zeitnah an allen ausgewählten Abgleichpunkten durchgeführt werden.
  • Seite 66 5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) Der Dialog Eigenschaften von <Gerätetyp> <Seriennummer> wird mit dem Register Messumformer abgleichen geöffnet. 4. Auf [Wizard starten …] klicken und den Anweisungen des Assistenten folgen. Der Abgleich wird beim Beenden des Assistenten durchgeführt. Feld Erklärung Analogausgangswert des letzten durchge- Vorgabewert...

  • Seite 67: Messumformer-Historie

    5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) 5.3.5. Messumformer-Historie Parametrierungen, Abgleichvorgänge und aufgetretene Meldungen werden im Messumformer mit Betriebsstundenstempel registriert. In den (im Folgenden näher erläuterten) Historien-Übersichten können Vorgänge und Ereignisse der Vergangenheit sichtbar gemacht werden. Bei direkt am Gerät (über das Bedienmenü) durchgeführten Parameteränderungen oder Abgleichen steht im Feld Benutzer „Transmitter“...
  • Seite 68 5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) Feld Erklärung Betriebsstunden / Betriebsstunde /Zeitstempel zu der die Datum / Uhrzeit Änderung am Gerät durchgeführt wurde. Benutzer Name, mit dem der Benutzer im Betriebssystem angemeldet ist. Eintrag „Transmitter" (= Messumformer), wenn die Änderung am Gerät durchgeführt wurde.
  • Seite 69 5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) Feld Erklärung Druckvorgabe n-Punkt-Abgleich: Am Druckgeber eingestellter Referenzwert. Multimeter Analog-Abgleich: Am Multimeter eingestellter Referenzwert. Offset Analog-Abgleich: Abweichung zum Zeitpunkt des Abgleichs. Die Tabelle wird nur für Fehler- und Statusmeldungen angezeigt, die im Messumformer erzeugt wurden und über die Verbindung zur P2A-Software dorthin übertragen und gespeichert wurden.

  • Seite 70: Tipps Und Hilfe

    Wann stellt sich ein stabiler Nach ca. 20 Sekunden aktueller Messwert ein? Falls wir Ihre Frage nicht beantworten konnten: Wenden Sie sich bitte an Ihren Händler oder den Testo-Kundendienst. Kontaktdaten siehe Rückseite dieses Dokuments oder Internetseite www.testo.com/service-contact 6.2. Zubehör und Ersatzteile Beschreibung Artikel-Nr.

  • Seite 71: Bestelloptionen Messumformer Testo 6383 (0555 6383)

    Standard-DAkkS-Kalibrierzertifikat nur 0520 1200 Messumformer Eine vollständige Liste aller Zubehör- und Ersatzteile finden Sie in den Produktkatalogen und -broschüren oder im Internet unter: www.testo.com 6.2.1. Bestelloptionen Messumformer testo 6383 (0555 6383) Bestell-Code Eigenschaft Axx Messbereich 0...10 Pa 0...50 Pa 0...100 Pa 0…500 Pa...
  • Seite 72 Display / Schwedisch Dxx Integrierter Feuchtefühler kein Feuchte-/Temperaturfühler in Panel integrierter Feuchte-/ Temperaturfühler Vorbereitung für externen Feuchte-/ Temperaturfühler testo 6610-Fühler Exx Ethernet ohne Ethernetschnittstelle mit Ethernetschnittstelle Fxx Differenzdruck- einheit Pa / min / max hPa / min / max kPa / min / max Skalierung +/- 50% vom Messbereich möglich...
  • Seite 73 HG / min / max kg/cm / min / max PSI / min / max Gxx optionaler Analogausgang für Feuchtefühleran- schluss testo 6610 / Einheiten %rF /min / max °C / min /max °F / min /max °C / min /max °F...

  • Seite 74: Eigenschaft

    6 Tipps und Hilfe Bestell-Code Eigenschaft °C (Gemischtaupunkt für H °F (Gemischtaupunkt für H %Vol Hxx Relais ohne Relais 4 Relaisausgänge, Grenzwertüber- wachung 4 Relaisausgänge, Grenzwerte Kanal 1 + Sammelalarm Ixx Einheiten Kanal 3 (nur wenn optionaler Feuchtefühleran- schluss vorhanden) %rF /min / max °C / min /max °F / min /max...
  • Seite 75 6 Tipps und Hilfe Bestell-Code Eigenschaft %Vol (Gemischfeuchte für H...
