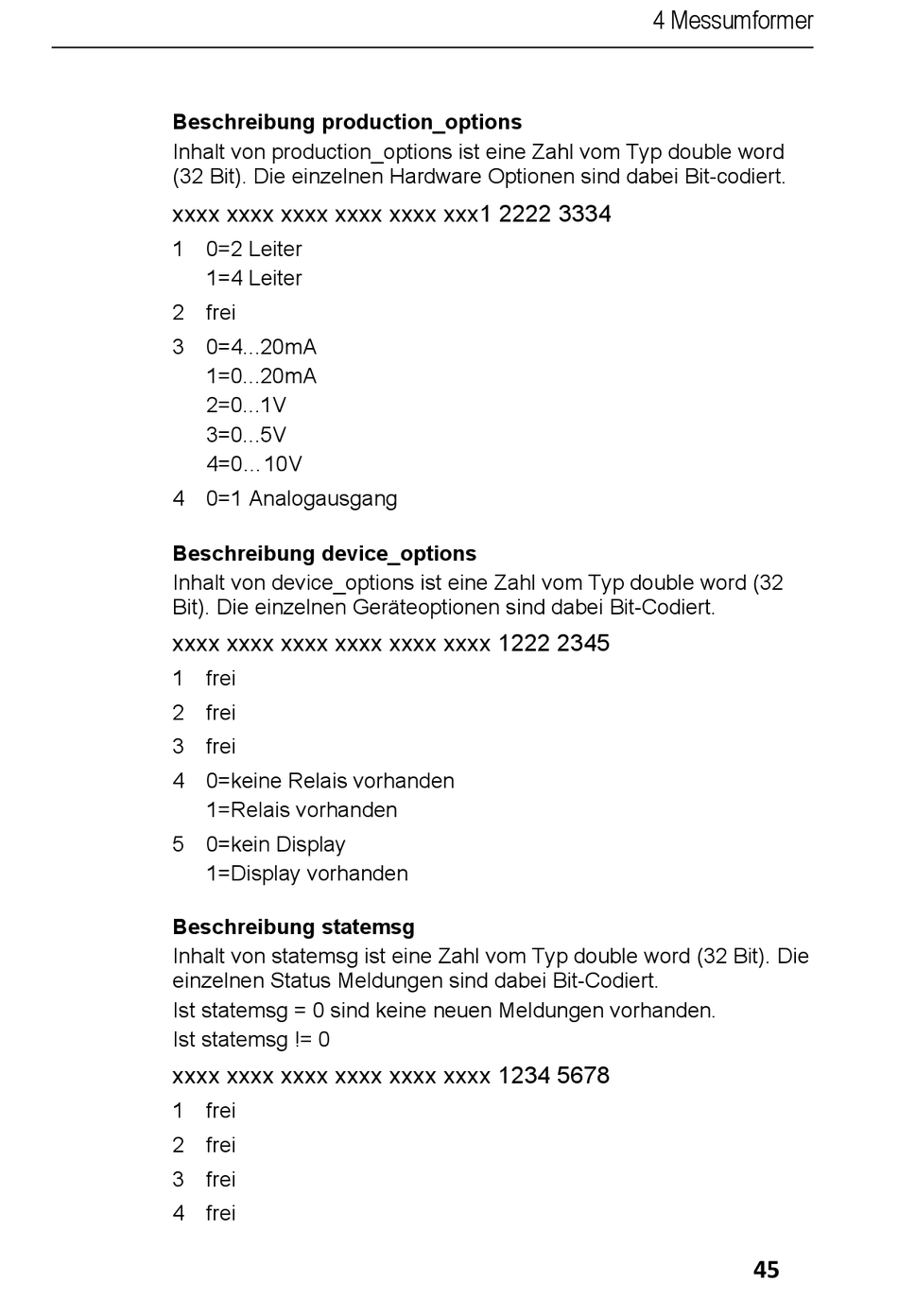

testo 6351 Ethernet Bedienungsanleitung Seite 45

Beschreibung production_options
Inhalt von production_options ist eine Zahl vom Typ double word
(32 Bit). Die einzelnen Hardware Optionen sind dabei Bit-codiert.
xxxx xxxx xxxx xxxx xxxx xxx1 2222 3334
1 0=2 Leiter
1=4 Leiter
2 frei
3 0=4...20mA
1=0...20mA
2=0...1V
3=0...5V
4=0...10V
4 0=1 Analogausgang
Beschreibung device_options
Inhalt von device_options ist eine Zahl vom Typ double word (32
Bit). Die einzelnen Geräteoptionen sind dabei Bit-Codiert.
xxxx xxxx xxxx xxxx xxxx xxxx 1222 2345
1 frei
2 frei
3 frei
4 0=keine Relais vorhanden
1=Relais vorhanden
5 0=kein Display
1=Display vorhanden
Beschreibung statemsg
Inhalt von statemsg ist eine Zahl vom Typ double word (32 Bit). Die
einzelnen Status Meldungen sind dabei Bit-Codiert.
Ist statemsg = 0 sind keine neuen Meldungen vorhanden.
Ist statemsg != 0
xxxx xxxx xxxx xxxx xxxx xxxx 1234 5678
1 frei
2 frei
3 frei
4 frei
4 Messumformer
