testo 6351 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. testo Anleitungen
  4. Transducers
  5. 6351 Ethernet
  6. Bedienungsanleitung
testo 6351 Bedienungsanleitung

testo 6351 Bedienungsanleitung

Messumformer
Vorschau ausblenden Andere Handbücher für 6351:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
testo 6351 - Messumformer
P2A-Software - Parametrier-, Abgleich- und Analysesoftware
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für testo 6351

Inhaltszusammenfassung für testo 6351

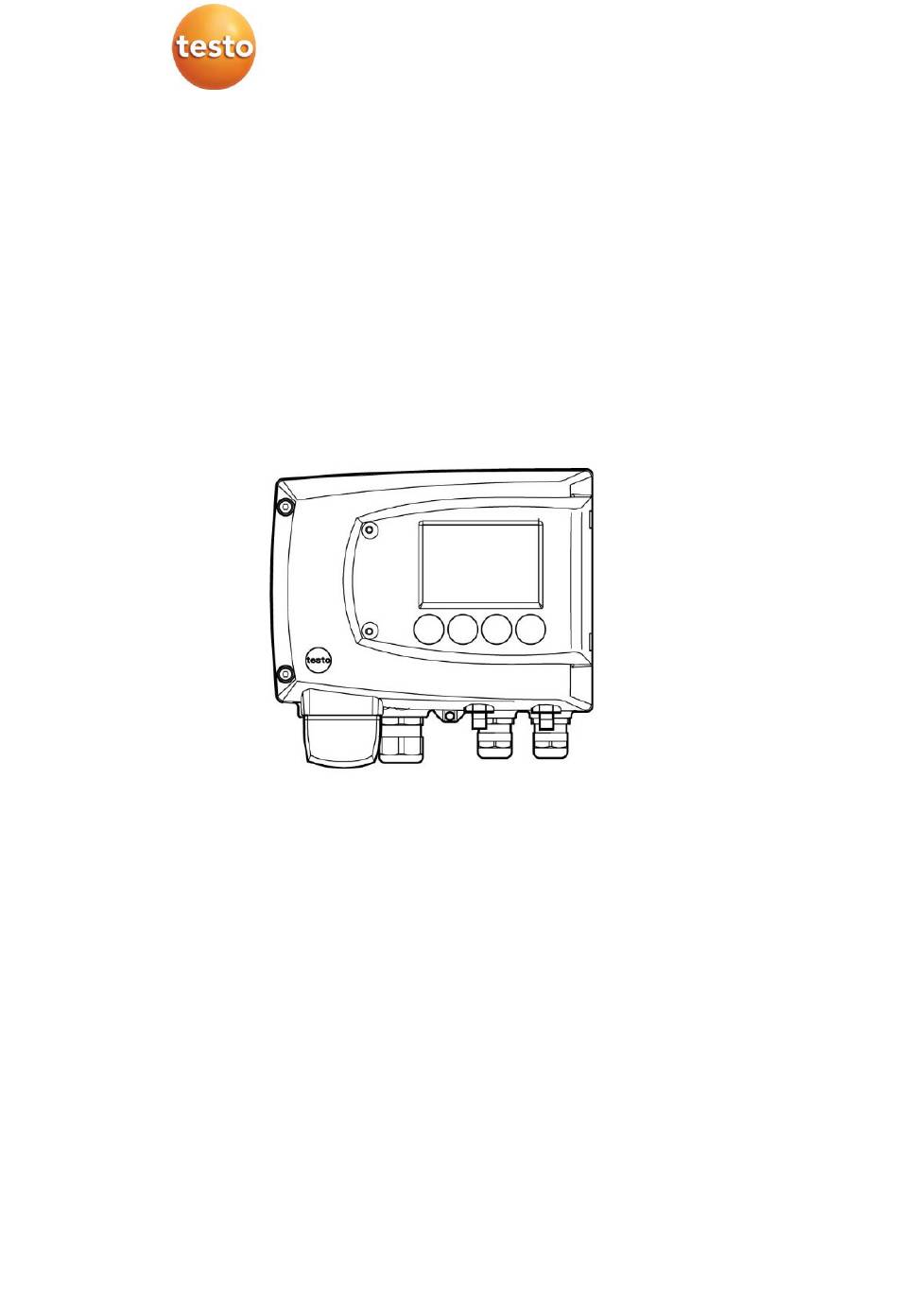

  • Seite 1 6351 - Messumformer P2A-Software - Parametrier-, Abgleich- und Analysesoftware Bedienungsanleitung...

  • Seite 3: Sicherheit Und Umwelt

    Pos : 8 /TD /Sic herheit und Umw elt/ Sic her heit gew ährl eist en/MU F 63xx /F achpersonal @ 3\m od_1234794940409_6.doc x @ 26335 @ @ 1 Darüber hinausgehende Arbeiten dürfen nur von autorisiertem Fachpersonal ausgeführt werden. Andernfalls übernimmt Testo keine Verantwortung für die ordnungsgemäße Funktion des Geräts nach der Instandsetzung und für die Gültigkeit von Zulassungen.

  • Seite 4: Zu Diesem Dokument

    2 Zu diesem Dokument (lokale Vorschriften beachten) oder geben Sie das Produkt an Testo zur Entsorgung zurück. Pos : 11 /TD/Ü berschriften/MUF /1 Zu di esem Dokum ent @ 3\mod_1234793991331_6. docx @ 26240 @ 1 @ 1 Zu diesem Dokument Pos : 12 /TD/Sic her heit und Umw elt/Z u dies em D ok ument /Verwendung/Verwendung (Standard) @ 0\m od_1173775068554_6.docx @ 335 @ 5 @ 1...

  • Seite 5: Inhaltsverzeichnis

    3 Inhalt Pos : 17 /TD/Ü berschriften/MUF /3 Inhalt @ 3\m od_1234794019831_6.docx @ 26259 @ 1 @ 1 Inhalt Sicherheit und Umwelt ............. 3 Zu diesem Dokument ............... 4 Inhalt ..................5 Messumformer ................ 8 4.1. Leistungsbeschreibung ............8 4.1.1. Funktionen und Verwendung ..................
  • Seite 6 3 Inhalt 4.4.5. Übersicht über das Bedienmenü testo 6351 .............. 34 4.4.6. Die einzelnen Hauptmenüs ..................37 4.4.6.1. Hauptmenü Kanal 1 bearbeiten ..............37 4.4.6.2. Hauptmenü Alarm bearbeiten ..............37 4.4.6.3. Hauptmenü Einstellungen bearbeiten ............40 4.4.6.4. Hauptmenü Analyse bearbeiten ..............42 4.4.6.5.
  • Seite 7 Tipps und Hilfe ............... 81 6.1. Fragen und Antworten ............81 6.2. Zubehör und Ersatzteile ............81 6.2.1. Bestelloptionen Messumformer testo 6351 (0555 6351).......... 82 Pos : 18 /TD/--- Seit enwec hs el --- @ 0\m od_1173774430601_0.docx @ 281 @ @ 1...

  • Seite 8: Messumformer

    Pos : 20 /TD/Ü berschriften/MUF /4.1/5. 1/6. 1 Leistungs bes chr eibung @ 3\m od_1234258595211_6.docx @ 23949 @ 2 @ 1 4.1. Leistungsbeschreibung Pos : 21 /TD/Leistungs bes chr eibung/Verwendung/MUF63xx/MUF 635x @ 3\mod_1234444589072_6.docx @ 25057 @ 3 @ 1 4.1.1. Funktionen und Verwendung Der Messumformer testo 6351 eignet sich u. a. für folgende Einsatzbereiche: • Teststände • Reinräume •...

  • Seite 9: Technische Daten

    4 Messumformer 4.1.4. Technische Daten Messgröße • Differenzdruck Genauigkeit Angaben gelten nur, wenn der positive Druck am positiven Druckanschluss anliegt. • ±0,8% vom Messbereichsendwert, zusätzlich ±0,3 Pa Grundfehler • =0,03% vom Messbereich pro Kelvin Abweichung K Steigungsdrift von Nenntemperatur 22°C •...
  • Seite 10 1 hPa 2500 hPa Bei Auslieferung und nach einem Werksreset werden die Messwerte in der Einheit im Display angezeigt, die über die KMAT-Option Fxx bestellt wurde, siehe 6.2.1. Bestelloptionen Messumformer testo 6351 (0555 6351). Messtakt • Schnittstelle • Mini-DIN für P2A-Software (Abgleich- und Parametrier- Software) •...

  • Seite 11: Analogausgang

    4 Messumformer Maximale Bürde • 4-Draht: 500 Ω (Stromausgang) Maximale Last • 4-Draht: 10 kΩ (Spannungsausgang) Analogausgang • 0 ... 1 V ± 1,5 mV (4-Draht) oder • 0 ... 5 V ± 7,5 mV (4-Draht) oder • 0 ... 10 V ± 15 mV (4-Draht) oder •...

  • Seite 12: Abmessungen

    4 Messumformer Lagertemperatur • -20 ... 60 °C / -4...140 °F Prozesstemperatur • -20 ... 65 °C / -4...149 °F Gehäuse, Gewicht • Kunststoff, 0,7 kg • Optionale Ethernet-Zwischenschicht: 0,6 kg Schutzart • IP 65 nur, wenn der Messumformer verdrahtet ist und/oder Dichtstopfen eingefügt sind Richtlinien, Normen und Prüfungen •...

  • Seite 13: Produktbeschreibung

    4 Messumformer Pos : 26 /TD/Ü berschriften/MUF /5.2/6. 2 Produkt beschr eibung @ 3\m od_1234258723551_6.docx @ 24006 @ 2 @ 1 4.2. Produktbeschreibung Pos : 27 /TD/Produkt bes chr eibung/Ü bersicht/MUF 63xx/ Auf einen Blick 635x @ 3\mod_1236073473199_6. docx @ 27102 @ 3 @ 1 4.2.1.
  • Seite 14 4 Messumformer 15 Gehäuseschrauben 16 Bohrung zur Befestigung an Rückwandhalterung (Schraube M3 x 6) 17 Kunststoffbügel zur Rück- wandmontage Pos : 28 /TD/Produkt bes chr eibung/Ü bersicht/MUF 63xx/Dis play und T ast atur @ 3\mod_1234773965059_6.docx @ 25648 @ 3 @ 1...

  • Seite 15: Display Und Tastatur

    Pos : 32 /TD/Produkt bes chr eibung/Ü bersicht/MUF 63xx/ Anal ogausgäng e 635x @ 3\m od_1234774510463_6. docx @ 25724 @ 3 @ 1 4.2.5. Analogausgänge Als Analogausgänge verfügt der testo 6351 entweder über • 1 Stromausgang 0 bis 20 mA (4-Draht) / 4 bis 20 mA (4-Draht) oder •...

  • Seite 16: Messgrößen

    4 Messumformer 4.2.6. Messgrößen Es werden folgende Messgrößen angezeigt: • Differenzdruck in Pa, hPa, kPa, mbar, bar, mmH O, inch H inch HG, kg/cm , PSI • Strömung in m/s, ft/min • Volumenstrom in m /h, l/min, Nm /h, Nl/min •...

  • Seite 17: Alarmbehandlung

    Funktion Sammelalarm aktiviert, wird ein Alarm ausgelöst sobald die Alarmgrenze eines Alarms, der dem Sammelalarm zugeordnet ist, überschritten wird. Der testo 6351 überwacht mit Hilfe der Relais Grenzwerte. Liegt ein Messwert außerhalb der Grenzwerte, wird ein vom Benutzer festgelegtes Relais geschaltet.

  • Seite 18: Inbetriebnahme

    4 Messumformer Gehen gleichzeitig mehrere Alarmmeldungen ein, so wird der letzte Alarm angezeigt. Wird der Alarm wieder zurück- genommen, werden die vorhergehenden Meldungen nicht mehr angezeigt. Pos : 37 /TD/Ü berschriften/MUF /4.3/5. 3 Inbetriebnahme @ 3\m od_1234258805768_6. doc x @ 24025 @ 2 @ 1 4.3.

  • Seite 19: Gerät Anschließen

    4 Messumformer Gerät an Rückwandhalterung befestigen 1. Kunststoffbügel (2) an der Geräterückseite bis zum Einrasten auf die Rückwandhalterung aufschieben (siehe Pfeile). 2. Schraube (4) durch Bohrung (3) stecken und mit Rückwand- halterung verschrauben. Pos : 39 /TD/Erst e Schrit te/MUF 63x x/G erät anschli eßen @ 3\m od_1234779466958_6.docx @ 25876 @ 35 @ 1 4.3.2.
  • Seite 20 4 Messumformer 2. Gehäuseschrauben (2) lösen und herausnehmen. 3. Gehäuseober- vom -unterteil abnehmen (3) und auf sauberer Unterlage ablegen. WARNUNG Elektrische Spannung Verletzungsgefahr! > Schalten Sie den Netzanschluss vor dem Anschließen des Messumformers spannungsfrei. Lassen Sie den Messumformer nur in spannungslosem Zustand von autorisiertem Fachpersonal verdrahten und anschließen.

  • Seite 21: Anschlussübersicht

    4 Messumformer Pos : 40 /TD/Erst e Schrit te/MUF 63x x/Ansc hl uss übersicht 635x @ 3\m od_1234780293877_6.docx @ 25914 @ 4 @ 1 4.3.2.1. Anschlussübersicht 1 Gehäuseunterteil 6 Anschlussplatine 2 Relaisplatine (Option) 7 Verschraubung M 16 x 1,5* 3 Relaisanschlüsse 8...

  • Seite 22: Spannungsversorgung Und Analogausgänge Anschließen

    4 Messumformer Pos : 41 /TD/Erst e Schrit te/MUF 63x x/Spannungsv ersorg ung/ Analog ausgäng e ans chli eßen 635x @ 3\m od_1234786177781_6. doc x @ 25971 @ 45 @ 1 4.3.2.2. Spannungsversorgung und Analogausgänge anschließen Anschlussleiste für Spannungsversorgung und Analogausgänge, Pos.

  • Seite 23: Relaisausgänge Anschließen

    4 Messumformer installiert werden und als solcher gekennzeichnet sein. 1. Stecker abziehen. 2. Kabelenden abisolieren, Adernendhülsen aufklemmen und entsprechend der Abbildung mit den Kanalanschlüssen ver- schrauben. 3. Stecker in Buchse stecken. Pos : 42 /TD/Erst e Schrit te/MUF 63x x/R elais ausgäng e ans chli eßen @ 3\m od_1234786460813_6.docx @ 25990 @ 455555 @ 1 4.3.2.3.
  • Seite 24 4 Messumformer Anschlusshinweise • Für den Anschluss muss eine doppelt isolierte Netz- leitung (Mantelleitung) mit einem Querschnitt von mindestens 1,5 mm² verwendet werden. • Kabelanschluss (2) darf innerhalb der Wanne (1) nicht in einer Schlaufe gelegt werden. • Es wird empfohlen immer 3 Adern mit einem Kabel- binder (3) aneinander zu binden.
  • Seite 25 4 Messumformer Verwendung des Relais als Öffner (NC=Normally Closed) 1 Alarm-/Statuslampe (Installationsbeispiel) 2 250 V AC/DC, 3A Die Betriebsleuchte (Alarm-/Statuslampe) leuchtet dauer- haft, bis das Relais öffnet oder der Stromkreis unterbrochen wird. Daher kann diese Schaltung zur Funktionsüber- wachung des Alarm-Stromkreises verwendet werden, da z.

  • Seite 26: Option Steckerverbindung

    4 Messumformer 2 250 V AC/DC, 3A Die Betriebsleuchte (Alarm-/Statuslampe) leuchtet nur bei Schalten (Schließen) des Relais. Eine Funktionsüber- wachung des Alarm-Stromkreises ist daher bei dieser Schaltung nicht möglich. 5.  V erschraubung M 20 x 1,5 (Pos. (9) in der Anschlussübersicht) schließen.

  • Seite 27: Gerät Schließen

    4 Messumformer Steckverbindungen für Stromversorgung und Kanäle Steckverbindung M12 (5-polig) Buchse (Pos 1) Ansicht von außen auf die Steckverbindungen im eingebauten Zustand Belegung V 24- V 24+ + Ch1 - Ch1 Pos : 44 /TD/Erst e Schrit te/MUF 63x x/G erät sc hließ en @ 3\mod_1234788511529_6.docx @ 26028 @ 4 @ 1 4.3.2.5.

  • Seite 28: Gerät Abgleichen

    4 Messumformer 1. Geräteober- auf -unterteil aufsetzen (siehe Pfeil) und mittels Gehäuseschrauben (1) fixieren. 2. Serviceklappe schließen und Schrauben (2) hineindrehen. Pos : 45 /TD/Ü berschriften/MUF /5.3.3 Gerät abgleic hen @ 3\m od_1236081099337_6.docx @ 27171 @ 3 @ 1 4.3.3. Gerät abgleichen Pos : 46 /TD/Erst e Schrit te/MUF 63x x/Analog ausg angs-Abgleic h 635x @ 3\m od_1237373284088_6.
  • Seite 29 4 Messumformer 4. Service-Schnittstelle Analogausgang 1 abgleichen ✓ Bei testo 6351 mit Stromausgang: Bürde von max. 500 ist am Kanal 1 angeschlossen (siehe 4.3.2.4.

  • Seite 30: N-Punkt-Abgleich

    4 Messumformer Steckverbindungen für Stromversorgung und Kanäle) ✓ Ein präzises Multimeter (Minimalanforderung: Auflösung 6,5 Digits, mindestens 5x genauer als das 6351) steht zur Verfügung. Steht lediglich ein einfaches Multimeter zur Verfügung, darf der Abgleich des Analogausgangs nicht erfolgen. ✓ Die Serviceklappe ist geöffnet.

  • Seite 31: Bedienung

    Pos : 49 /TD/Produkt verw enden/MUF 63xx /Zusamm enhang Bedi enm enü – Mi ni DIN Buc hse aktiv @ 3\mod_1234454016014_6.docx @ 25211 @ 3 @ 1 4.4.1. Zusammenhang Bedienmenü – Mini DIN Buchse aktiv Der testo 6351 kann entweder über das Bedienmenü oder über die P2A-Software (siehe 5. Parametrier-, Abgleich und Analysesoftware (P2A-Software)) parametriert werden. Der Messumformer testo 6351 kann über Display und Tastatur nur dann bedient werden, wenn die Displayoption vorhanden ist.

  • Seite 32: Passwortschutz

    4 Messumformer Tastenblende anbringen ✓ Die Serviceklappe ist geöffnet, siehe 4.3.1. Gerät öffnen. 1. Schrauben (3) herausdrehen und Tastenrahmen (2) abnehmen. 2. Tastenblende (1) in Serviceklappe einsetzen und Schrauben (3) hereindrehen. 3. Serviceklappe schließen und verschrauben. Pos : 51 /TD/Produkt verw enden/MUF 63xx /Passw ortsc hutz _635x @ 3\m od_1237383967006_6.docx @ 29968 @ 3 @ 1 4.4.3.

  • Seite 33: Aufbau Des Bedienmenüs

    4 Messumformer 4.4.4. Aufbau des Bedienmenüs Das Bedienmenü umfasst auf der Hauptmenüebene: • Hauptmenü Kanal 1 • Hauptmenü Alarm • Hauptmenü Einstellungen • Hauptmenü Analyse • Hauptmenü Meldungen • Hauptmenü Ident • Hauptmenü Abgleich • Hauptmenü Reset 1 Anzeige Kanal 1 2...

  • Seite 34: Übersicht Über Das Bedienmenü Testo 6351

    4 Messumformer Pos : 53 /TD/Produkt verw enden/MUF 63xx /Übersic ht Bedi enm enü @ 3\m od_1234510821302_6.docx @ 25301 @ 3 @ 1 4.4.5. Übersicht über das Bedienmenü testo 6351...
  • Seite 35 4 Messumformer...
  • Seite 36 4 Messumformer...

  • Seite 37: Die Einzelnen Hauptmenüs

    4.4.6. Die einzelnen Hauptmenüs 4.4.6.1. Hauptmenü Kanal 1 bearbeiten Einen Überblick bietet die 4.4.5. Übersicht über das Bedienmenü testo ). Sie können grundlegende Einstellungen für Kanal 1 vornehmen. 1. Im Messmodus drücken, mit  oder  Hauptmenü Kanal anwählen und Auswahl mit bestätigen.
  • Seite 38 4 Messumformer Sie können wählen, ob der Alarm zur Grenzwertüberwachung oder als Sammelalarm genutzt werden soll. Wird ein Alarm zur Grenzwertüberwachung eingesetzt, kann zwischen Minimum- und Maximumüberwachung gewählt sowie pro Alarm ein Grenzwert und jeweils eine Hysterese eingestellt werden. Zusätzlich kann jeder Alarm mit einem deutlich sichtbaren optischen Alarm (Blinken der Display-Hintergrundbeleuchtung und des entsprechenden Messwerts bei Grenzwertverletzungen) verknüpft werden.

  • Seite 39: Alarmverzögerung

    Relais und kann ein optischer Alarm über das Display ausgegeben werden, sobald (mindestens) eine der Warn- oder Fehler- meldungen des Messumformers testo 6351 aktiv wird. Die Auswahl der auf den Sammelalarm wirkenden Meldungen kann nur in der P2A-Software erfolgen, siehe 5.3.

  • Seite 40: Hauptmenü Einstellungen Bearbeiten

    4 Messumformer 4.4.6.3. Hauptmenü Einstellungen bearbeiten Sie können Geräte- und andere Einstellungen bearbeiten. drücken, mit  oder  > Im Messmodus Hauptmenü Einstellungen anwählen und Auswahl mit bestätigen. Sie können Einstellungen bearbeiten für: • Display • Sprache • Code • Einheiten ◦...

  • Seite 41: Displayeinstellungen

    4 Messumformer • Beleuchtung 24h ein Mit  oder  oder wählen und mit bestätigen. Aus: Die Displaybeleuchtung schaltet sich automatisch ab, wenn 10 sec keine Taste betätigt wurde. Ein: Die Displaybeleuchtung ist aktiviert 3. Mit zurück zu Displayeinstellungen und mit  oder  weiter zu Sprache.

  • Seite 42: Hauptmenü Analyse Bearbeiten

    4 Messumformer Prozessdaten Druck bearbeiten Einstellung der Prozessdaten für die Staurohrberechnung. 1.  M it  oder  Prozessdaten Druck auswählen und mit Auswahl bestätigen. 2. Mit  oder  gewünschte Größe (Absolutdruck / Feuchte / Temperatur / Querschnitt / Staurohrfaktor / Korrekturfaktor) auswählen, Auswahl mit bestätigen oder mit abbrechen.
  • Seite 43 4 ... 20 mA der Wert "6,0 mA". Mit bestätigen oder Eingabe abbrechen. 3. Mit Einstellung übernehmen und wie folgt mit Multimeter (Minimalanforderung: Auflösung 6,5 Digits, mindestens 2x genauer als das 6351) überprüfen: Analogausgang 1: Über Prüfkontakte unter Serviceklappe, siehe Abbildung. 1 Prüfkontakte Kanal 1 2 Service- schnittstelle 3...

  • Seite 44: Hauptmenü Meldungen Bearbeiten

    4 Messumformer Min./Max.-Werte der Kanäle ablesen Zum Zurückstellen der Max-/Min-Werte siehe 4.4.6.8. Hauptmenü Reset bearbeiten. 1. Mit  oder  nacheinander Min./Max-Werte des Kanals ablesen und mit Hauptmenü Analyse zurückkehren. 2. Mit  oder  weiter zu Hauptmenü Meldung oder mit den Messbetrieb zurückkehren.

  • Seite 45: Hauptmenü Ident Abfragen

    4 Messumformer 5. Mit  oder  Information wählen und mit bestätigen. 6. Mit  oder  zwischen den bisher registrierten Status- meldungen blättern und mit zurück zu Information. 7. Mit  oder  weiter zu Meldungsdarstellung. EIN: Meldungen werden beim Messbetrieb im Display angezeigt.

  • Seite 46: Hauptmenü Abgleich Bearbeiten

    4 Messumformer 4.4.6.7. Hauptmenü Abgleich bearbeiten Zur Durchführung des Analogabgleichs. Analogabgleich durchführen drücken, mit  oder  Hauptmenü 1. Im Messmodus Abgleich anwählen und Auswahl mit bestätigen. Jeder Kanal wird analogseitig an drei Punkten abgeglichen (bei 10 ; 50 ; 90 % der Analogskala). 2....

  • Seite 47: Hauptmenü Reset Bearbeiten

    Statusmeldungen • Warnmeldungen • Fehlermeldungen jeweils für den Messumformer testo 6351 dar. Sämtliche Meldungen werden im Messumformer mit Betriebs- stundenstempel gespeichert. Verwenden Sie das Bedienmenü (siehe 4.4.6.5. Hauptmenü Meldungen bearbeiten) oder die P2A- Software (siehe 5.3.5. Messumformer-Historie), um die Meldungshistorie einzusehen.

  • Seite 48: Statusmeldungen

    P2A-Software gibt es keine Be- schränkung. Pos : 64 /TD/Produkt verw enden/MUF 63xx /Status-W arnm eldung en/Stat usm eldungen 635x @ 3\mod_1235651943832_6.docx @ 26822 @ 3 @ 1 4.5.1. Statusmeldungen Statusmeldungen zeigen den aktuellen Betriebszustand des testo 6351 an. Meldung Displayanzeige Beschreibung...

  • Seite 49: Warnmeldungen

    4 Messumformer Pos : 65 /TD/Produkt verw enden/MUF 63xx /Status-W arnm eldung en/War nmel dungen 635x @ 3\m od_1236081573428_6.docx @ 27191 @ 3 @ 1 4.5.2. Warnmeldungen Warnmeldungen stellen eine Frühwarnung oder eine aktuelle Fehlfunktion dar, durch die der Messbetrieb negativ beeinflusst werden kann.

  • Seite 50: Fehlermeldungen Messumformer

    Fehlermeldungen stellen eine aktuelle Fehlfunktion dar. Meldung Displayanzeige Ursache Fehlerbeseitigung 01505 Watchdog- Der Messumformer Tritt das Problem Fehler führt auf Grund eines häufiger auf, an Testo- Prozessorfehlers einen Service wenden. automatischen Neustart durch. Abgleich- Die Umgebungs- Für höhere Umge- 01115 temperatur...
  • Seite 51 4 Messumformer Anzeige auf dem für Sammelalarm zusätzliche Display verwendbar Meldung Ende Alarm 4 Messumformer-Reset Analogabgleich T Umgebung hoch T Umgebung niedrig Spannung niedrig Watchdog-Fehler Funktion Meldung bestätigen ausführen (Quittierung des Alarms über Bedientasten am Messumformer): • Die Anzeige der Meldung / Alarm auf dem Display sowie gegebenenfalls der optische Alarm erlischt.

  • Seite 52: Namur Fehlerbedingungen

    4 Messumformer 4.5.5. Namur Fehlerbedingungen Bei Auftreten der in der folgenden Tabelle genannten Fehler geben die Analogausgänge spezielle Werte aus, die in der überge- ordneten Steuerung eine generelle Fehlerwarnung ermöglichen. Die Werte entsprechen dabei dem Industriestandard "Namur". Status- Klasse Anzeigen- Analogausgang meldung im wert im...

  • Seite 53: Parametrier-, Abgleich Und Analysesoftware (P2A-Software)

    Pos : 73 /TD/Leistungs bes chr eibung/Verwendung/MUF63xx/MUF 63xx P2A @ 3\mod_1234258967326_6.docx @ 24063 @ 355 @ 1 Die P2A-Software dient zur Parametrierung, zum Abgleich und zur Analyse von Testo-Messumformern. Es gilt: • Generell werden alle neueren Testo-Messumformer (ab 2007) unterstützt. • Für jeden neu gekauften Testo-Messumformer muss ein kostenloses Upgrade der Software installiert werden, welches die Gerätetreiber für alle bis zu diesem Zeitpunkt...

  • Seite 54: Systemvoraussetzungen

    5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) Parameterdatei Parameterdateien sind nicht an einen einzelnen, bestimmten Messumformer gebunden und enthalten nur Parameterdaten / keine Historiendaten. Wenn Sie verschiedene Geräte gleichen Typs einsetzen, können Sie Parameterdateien einmalig erstellen (z. B. durch Abspeichern der passenden Gerätedatei als Parameterdatei) und auf die anderen Geräte übertragen.

  • Seite 55: Lieferumfang

    5.2.1.2. USB Treiber installieren 1. Den USB Treiber können Sie unter dem folgenden Link herunterladen: https://www.testo.com/download-center (Treiber Testo USB). Falls das Installationsprogramm nicht automatisch startet: > Downloadordner öffnen und USBDriver.exe starten. 2. Folgen Sie den Anweisungen des Installationsassistenten. 3. Klicken Sie zum Beenden der Software-Installation auf [Fertig stellen].

  • Seite 56: Software Starten

    Ohne Eingabe eines Lizenzschlüssels wird die Software nur als Demoversion ausgeführt (Zeitbeschränkung auf 30 Tage). 4. Die Software können Sie unter folgendem Link herunterladen: https://www.testo.com/download-center. Falls das Installationsprogramm nicht automatisch startet: > Downloadordner öffnen und P2A.exe starten. 5. Folgen Sie den Anweisungen des Installationsassistenten.

  • Seite 57: Verbindung Zum Gerät Aktivieren

    5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) Einige Einstellungen, die in der P2A-Software parametriert werden können, werden vom Gerät erst dann durchgeführt, wenn es an die Spannungsversorgung angeschlossen ist. 5.2.2.3. Verbindung zum Gerät aktivieren > Auf die gewünschte Gerätedatei klicken. Die gewählte Datei wird farblich markiert und die Verbindung zum Gerät wird aktiviert.
  • Seite 58 5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) Menü Befehl Erklärung Bearbeiten Kopieren Kopiert die Parameter der markierten Geräte- oder Parameterdatei in den Zwischen- speicher. Einfügen Fügt die Parameter aus dem Zwischenspeicher in die markierte Geräte- oder Parameterdatei ein. Ansicht Symbolzeile Aktiviert / deaktiviert die Symbol- bzw.
  • Seite 59 5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) Symbol Datei Erklärung Parameter- <Typ> <Seriennummer> datei <Datum> <Uhrzeit>.cfp Symbol stellt Messumformer mit Dateibezeichnung kann geändert weißem P für werden. Parameterdatei in der Der Name kann frei gewählt linken oberen Ecke dar werden, es empfiehlt sich jedoch, den Bezug zum Gerät beizube- halten.

  • Seite 60: Geräte-/Parameterdatei Bearbeiten

    5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) Pos : 81 /TD/Produkt verw enden/MUF 63xx /P2A/G eräte-/ Param eter datei bearbeiten @ 3\m od_1234358080444_6.docx @ 24301 @ 34 @ 1 5.3.2. Geräte-/Parameterdatei bearbeiten 5.3.2.1. Geräte- / Parameterdatei ändern ✓ Die gewünschte Geräte- / Parameterdatei ist markiert. 1....
  • Seite 61 5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) Feld Erklärung Einheit / Analog- Einheit: 0…1V / 5V / 10V oder 0...20 mA / ausgang (Grafik) 4…20 mA. Vertikal: Aktuelle Variante des Analogaus- gangs (nicht veränderbar). Horizontal: Min/max. Skalen-Endpunkte der gewählten Einheit. Kurve dreht sich entsprechend dem einge- gebenen Wert bei Skalen-Minimum bzw.
  • Seite 62 5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) Pos : 83 /TD/Produkt verw enden/MUF 63xx /P2A/Gr enz wert e R elais @ 3\mod_1234366741293_6.docx @ 24609 @ @ 1 Feld Erklärung Grenzwerte Relais 1...4/ In dieser Maske werden die Relais Alarmwerte Alarm 1...4 bzw.
  • Seite 63 5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) Feld Erklärung Die grafische Darstellung in der Bildschirmmitte bezieht sich auf die Relais-Verdrahtung als Schließer (ON). Hysterese Zur Vermeidung von Schaltzyklen. Kanal Auswahl des Kanals, der überwacht werden soll. Grenzwert Werte in den Grenzen der in Einheit/ Analogausgang wählten Einheit;...
  • Seite 64 5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) Feld Erklärung Alarmverzögerung In das Eingabefeld wird die gewünschte Alarmverzögerung für die Alarme der Min-/Max- Überwachung und des optischen Alarms eingetragen (0... 3600 Sekunden möglich). Die Alarmverzögerung hat keinen Einfluss auf die Sammelalarme. Pos : 84 /TD/Produkt verw enden/MUF 63xx /P2A/Pr oz ess daten Druck+Norm daten 635x /6381 @ 3\m od_1235994444633_6.doc x @ 26984 @ @ 1 Feld Erklärung Grundeinstellungen Einstellung der Prozessdaten Druck zur...
  • Seite 65 5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) Feld Erklärung Staurohrfaktor Der Korrekturfaktor Staurohr hängt von der Form des Staurohrs ab (siehe Betriebs- anleitung des Staurohrs). Der eingegebene Korrekturfaktor wirkt direkt proportional auf den Volumenstrom. Querschnitt des Der eingegebene Wert geht in die Kanals Staurohrberechnung ein.
  • Seite 66 5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) Pos : 85 /TD/Produkt verw enden/MUF 63xx /P2A/Displ ay @ 3\m od_1234424330866_6.docx @ 24671 @ @ 1 Feld Erklärung Display Einstellung von Displayfunktionen (sofern ein Display am Messumformer vorhanden ist). Display- Display-Beleuchtung ist ständig Beleuchtung eingeschaltet.
  • Seite 67 5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) Feld Erklärung Neues Passwort Das Passwort besteht aus vier Ziffern, die jeweils zwischen 1 und 9 liegen müssen. Soll der Passwortschutz nicht verwendet werden, muss "0000" eingegeben werden. [Neues Passwort Schaltfläche zur Bestätigung des neuen übernehmen] Passworts.

  • Seite 68: Parameter Speichern

    Aus einer Gerätedatei werden nur die Parameter gespeichert, die Historien-Daten werden nicht übernommen. Standardmäßig wird der ursprüngliche Name (Gerätetyp, Seriennummer) mit dem aktuellen Datum / Uhrzeit vorgeschlagen, z. B. "testo 6351 01234578 061120 1403.cfp". Bei einer Standard-Installation werden die Dateien im Pfad "C:\Dokumente und Einstellungen\All Users\Gemeinsame Dokumente\P2A Software"...

  • Seite 69: Geräte- / Parameterdatei Löschen

    5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) Sie können auch die bekannten Tastaturkürzel zum Kopieren (STRG+C) und Einfügen (STRG+V) verwenden. Parameter können auch per Drag&Drop übertragen werden, indem Sie das Symbol der Parameterdatei auf das Symbol der Ziel-Gerätedatei ziehen. 5. Zugehöriges Gerät anschließen und auswählen. 6....

  • Seite 70: Werksreset Durchführen

    5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) 2. Aktion durchführen: Aktion Erklärung Werksreset Parameter Einheit, Grenzwerte und durchführen Hysterese auf die Werkseinstellungen zurücksetzen (siehe unten). Analogausgang Kanal 1 testen (siehe 4.4.6.4. Funktion der testen Analogausgänge prüfen). Schaltausgänge Relais 1 … 4 zur Funktionsprüfung manuell testen schalten (siehe 4.4.6.4.
  • Seite 71 5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) 2. Kanal markieren und Werte testen. Feld/Schaltfläche Erklärung Messumformer-Test Überprüfung der Analogausgänge (siehe 4.4.6.4. Funktion der Analogausgänge prüfen). Aktueller Messwert Messwert wird sekündlich aktualisiert. Einheit Einheit entsprechend dem jeweiligen Analogausgangstyp. Vorgabewert Frei definierbarer Ausgangswert zum jeweiligen Analogausgangstyp (V oder mA), 1 Dezimalstelle.

  • Seite 72: Schaltausgang Relais 1

    5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) Feld/Schaltfläche Erklärung [Deaktivieren] Beendet das Anliegen der elektrischen Größe an den Analogausgang. Der Analogausgang kehrt wieder zum aktuellen Messwert zurück. 3. Zum Schließen des Dialogs auf [OK] oder [Abbrechen] klicken. Der Analogausgang und die Relais kehren wieder zum Messmodus zurück.

  • Seite 73: Min-/Max-Werte Anzeigen

    5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) Feld/Schaltfläche Erklärung [Relais n Kontakt schließen. aktivieren] Eine Warnung weist darauf hin, dass bei bestehender Verkabelung der Wert auf eine angeschlossene SPS, externe Displays etc. übertragen wird. [Relais n Kontakt öffnen. deaktivieren] Eine Warnung weist darauf hin, dass bei bestehender Verkabelung der Wert auf eine angeschlossene SPS, externe Displays etc.

  • Seite 74: Messumformer Abgleichen

    5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) 2. Min/Max Werte markieren. Feld/Schaltfläche Erklärung Min/Max-Werte Ansehen der Min-/Max-Werte eines jeden Kanals. Es werden nur Werte innerhalb des Messbereichs angezeigt. Kanal Kanal 1 min / max. Wert Min. bzw. max. Wert, 1 Dezimalstelle. Einheit Einheit/Analogausgang gewählte Einheit.

  • Seite 75: N-Punkt-Abgleich

    5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) Pos : 100 /TD/ Produk t v erwenden/MUF 63xx/ P2A/ n-Punkt-Abgleic h _635x @ 3\m od_1237457345714_6.docx @ 30082 @ 4 @ 1 5.3.4.1. n-Punkt-Abgleich 1. Präzisions-Druckgeber anschließen (siehe 4.3.3.2. n-Punkt- Abgleich). 2. Gerätedatei des angeschlossenen Geräts markieren. 3....

  • Seite 76: Analogausgang Abgleichen

    5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) Die Anzahl der Abgleichpunkte (3-6) wird im Bedienmenü des Messumformers hinterlegt und kann nur über die P2A- Software verändert werden. Pos : 101 /TD/ Produk t v erwenden/MUF 63xx/ P2A/ Anal ogausgang abgleic hen _635x @ 3\m od_1234363369967_6.docx @ 24529 @ 4 @ 1 5.3.4.2.

  • Seite 77: Messumformer-Historie

    5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) Feld Erklärung Vorgabewert Analogausgangswert des letzten durchge- führten Abgleichs wird auf den Ausgang gegeben. Werte des Werksabgleichs: • Unterer Abgleichpunkt: ca. 10% des max. Wertes • Mittlerer Abgleichpunkt: ca. 50% des max. Wertes • Oberer Abgleichpunkt: ca.
  • Seite 78 5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) 3. Zum Wechseln der Anzeige auf den gewünschten Eintrag der Liste klicken. Feld Erklärung Betriebsstunden / Betriebsstunde /Zeitstempel zu der die Datum / Uhrzeit Änderung am Gerät durchgeführt wurde. Benutzer Name, mit dem der Benutzer im Betriebssystem angemeldet ist.
  • Seite 79 5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) Feld Erklärung Auswahl: Analog-Abgleiche. Betriebsstunden / Betriebsstunde /Zeitstempel zu der die Datum / Uhrzeit Änderung am Gerät durchgeführt wurde. Name, mit dem der Benutzer im Betriebs- Benutzer system angemeldet ist. Eintrag „Transmitter" (= Messumformer), wenn die Änderung am Gerät durchgeführt wurde.
  • Seite 80 5 Parametrier-, Abgleich und Analysesoftware (P2A-Software) Feld Erklärung Die Tabelle wird nur für Fehler- und Statusmeldungen angezeigt, die im Messumformer erzeugt wurden und über die Verbindung zur P2A-Software dorthin übertragen und gespeichert wurden. Betriebsstunde Betriebsstunde, zu der die Meldung im Gerät auftrat.

  • Seite 81: Tipps Und Hilfe

    Nach ca. 20 Sekunden aktueller Messwert ein? Falls wir Ihre Frage nicht beantworten konnten: Wenden Sie sich bitte an Ihren Händler oder den Testo-Kundendienst. Kontaktdaten siehe Rückseite dieses Dokuments oder Internetseite www.testo.com/service-contact Pos : 107 /TD/Ü bersc hrift en/8.3 Zubehör und Ersatzteile @ 0\m od_1177402058734_6.doc x @ 1100 @ 2 @ 1 6.2.

  • Seite 82: Kalibrierung

    Produktkatalogen und -broschüren oder im Internet unter: www.testo.com Pos : 109 /TD/Ti pps und Hilfe/Z ubehör und Ers atzteile/MUF63xx /Bestellopti onen MUF 6350 @ 3\mod_1234275254948_6.docx @ 24240 @ 3 @ 1 6.2.1. Bestelloptionen Messumformer testo 6351 (0555 6351) Bestell-Code Eigenschaft Axx Messbereich 0...50 Pa...
  • Seite 83 6 Tipps und Hilfe Bestell-Code Eigenschaft -100…100 Pa -500…500 Pa -10…10 hPa -50…50 hPa -100…100 hPa -500…500 hPa -1000…1000 hPa -2000…2000 hPa Bxx Analogausgang / Versorgung 0...1 V (4-Draht, 24 VAC/DC) 0...5 V (4-Draht, 24 VAC/DC) 0...10 V (4-Draht, 24 VAC/DC) 0...20 mA (4-Draht, 24 VAC/DC) 4...20 mA (4-Draht, 24 VAC/DC) Cxx Display...
  • Seite 84 6 Tipps und Hilfe Bestell-Code Eigenschaft mit Ethernet-Modul Fxx Differenzdruck- einheit Pa / min / max hPa / min / max kPa / min / max mbar / min / max bar / min / max 0 / min / max inchH 0 / min/ max inch HG / min / max...
