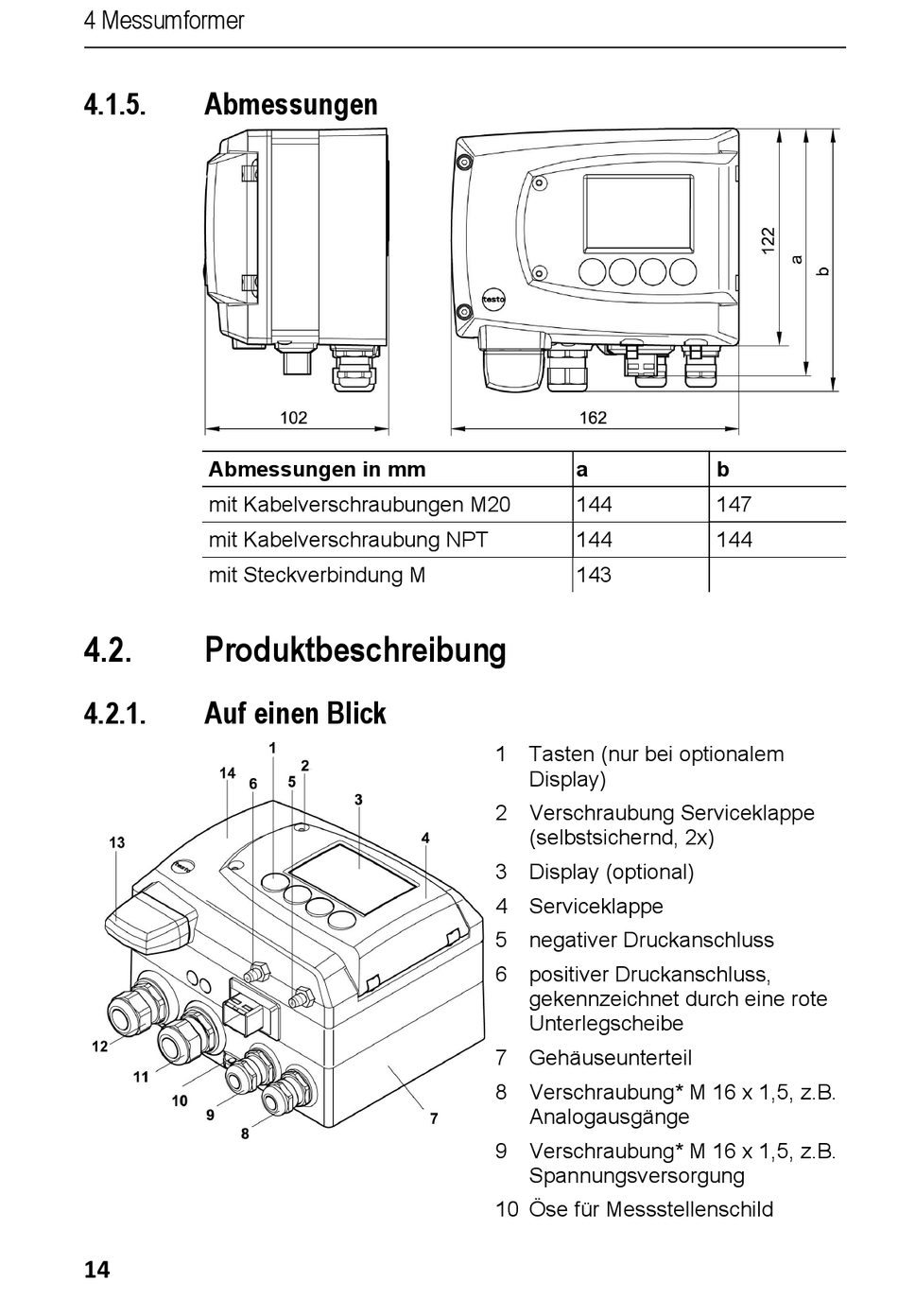

4 Messumformer
4.1.5.

Abmessungen

Abmessungen in mm
mit Kabelverschraubungen M20
mit Kabelverschraubung NPT
mit Steckverbindung M
4.2.

Produktbeschreibung

4.2.1.

Auf einen Blick

14
a
144
144
143
1 Tasten (nur bei optionalem
Display)
2 Verschraubung Serviceklappe
(selbstsichernd, 2x)
3 Display (optional)
4 Serviceklappe
5 negativer Druckanschluss
6 positiver Druckanschluss,
gekennzeichnet durch eine rote
Unterlegscheibe
7 Gehäuseunterteil
8 Verschraubung* M 16 x 1,5, z.B.
Analogausgänge
9 Verschraubung* M 16 x 1,5, z.B.
Spannungsversorgung
10 Öse für Messstellenschild
b
147
144
