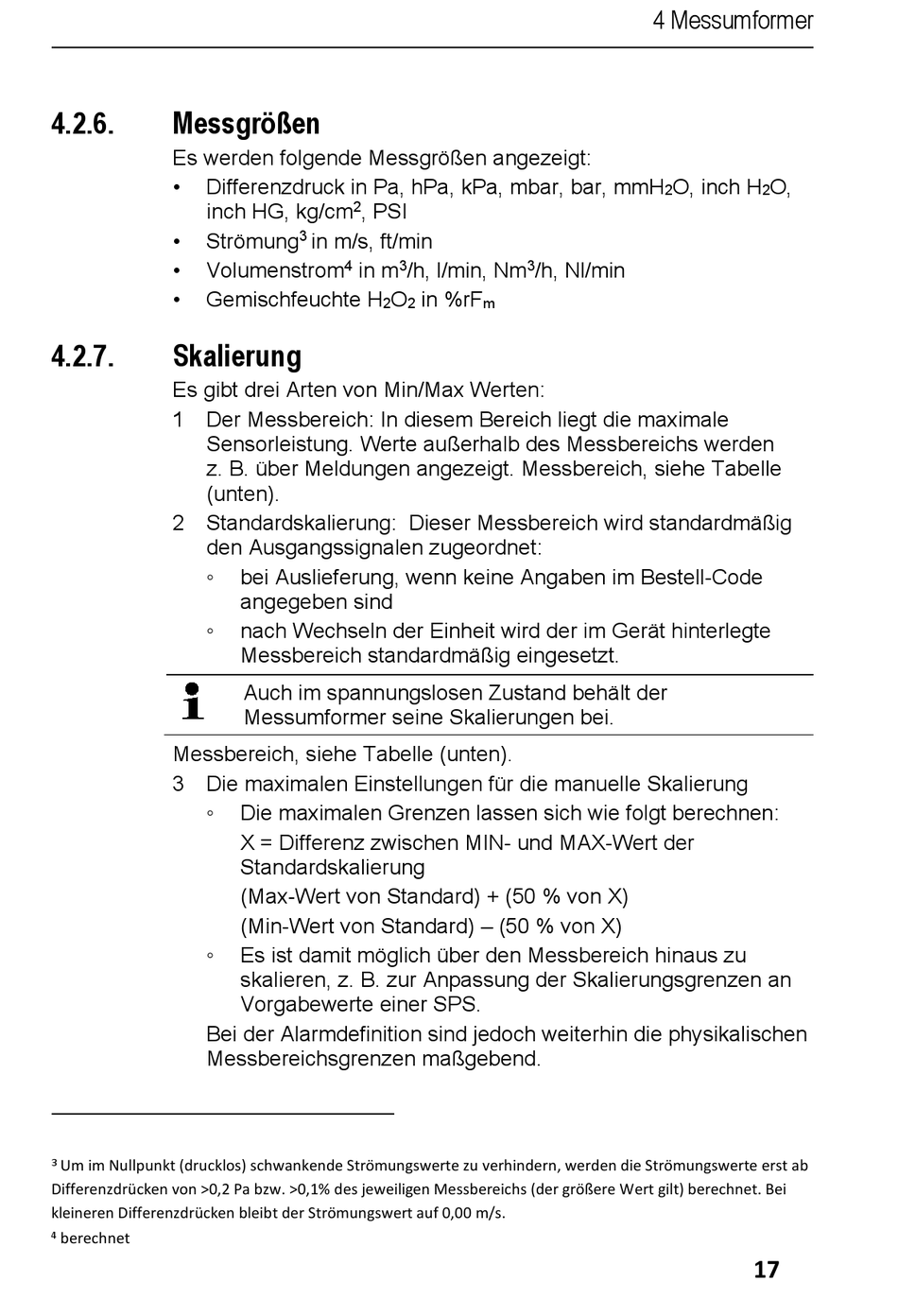

4.2.6.
Messgrößen
Es werden folgende Messgrößen angezeigt:
Differenzdruck in Pa, hPa, kPa, mbar, bar, mmH
inch HG, kg/cm
Strömung
Volumenstrom
Gemischfeuchte H
4.2.7.

Skalierung

Es gibt drei Arten von Min/Max Werten:
1 Der Messbereich: In diesem Bereich liegt die maximale
Sensorleistung. Werte außerhalb des Messbereichs werden
z. B. über Meldungen angezeigt. Messbereich, siehe Tabelle
(unten).
2 Standardskalierung: Dieser Messbereich wird standardmäßig
den Ausgangssignalen zugeordnet:
Messbereich, siehe Tabelle (unten).
3 Die maximalen Einstellungen für die manuelle Skalierung
Bei der Alarmdefinition sind jedoch weiterhin die physikalischen
Messbereichsgrenzen maßgebend.
3
Um im Nullpunkt (drucklos) schwankende Strömungswerte zu verhindern, werden die Strömungswerte erst ab
Differenzdrücken von >0,2 Pa bzw. >0,1% des jeweiligen Messbereichs (der größere Wert gilt) berechnet. Bei
kleineren Differenzdrücken bleibt der Strömungswert auf 0,00 m/s.
berechnet
4
2
, PSI
3
in m/s, ft/min
4
3
in m
/h, l/min, Nm
O
2
2
bei Auslieferung, wenn keine Angaben im Bestell-Code
angegeben sind
nach Wechseln der Einheit wird der im Gerät hinterlegte
Messbereich standardmäßig eingesetzt.
Auch im spannungslosen Zustand behält der
Messumformer seine Skalierungen bei.
Die maximalen Grenzen lassen sich wie folgt berechnen:
X = Differenz zwischen MIN- und MAX-Wert der
Standardskalierung
(Max-Wert von Standard) + (50 % von X)
(Min-Wert von Standard) – (50 % von X)
Es ist damit möglich über den Messbereich hinaus zu
skalieren, z. B. zur Anpassung der Skalierungsgrenzen an
Vorgabewerte einer SPS.
3
/h, Nl/min
in %rF
m
4 Messumformer
O, inch H
O,
2
2
17
