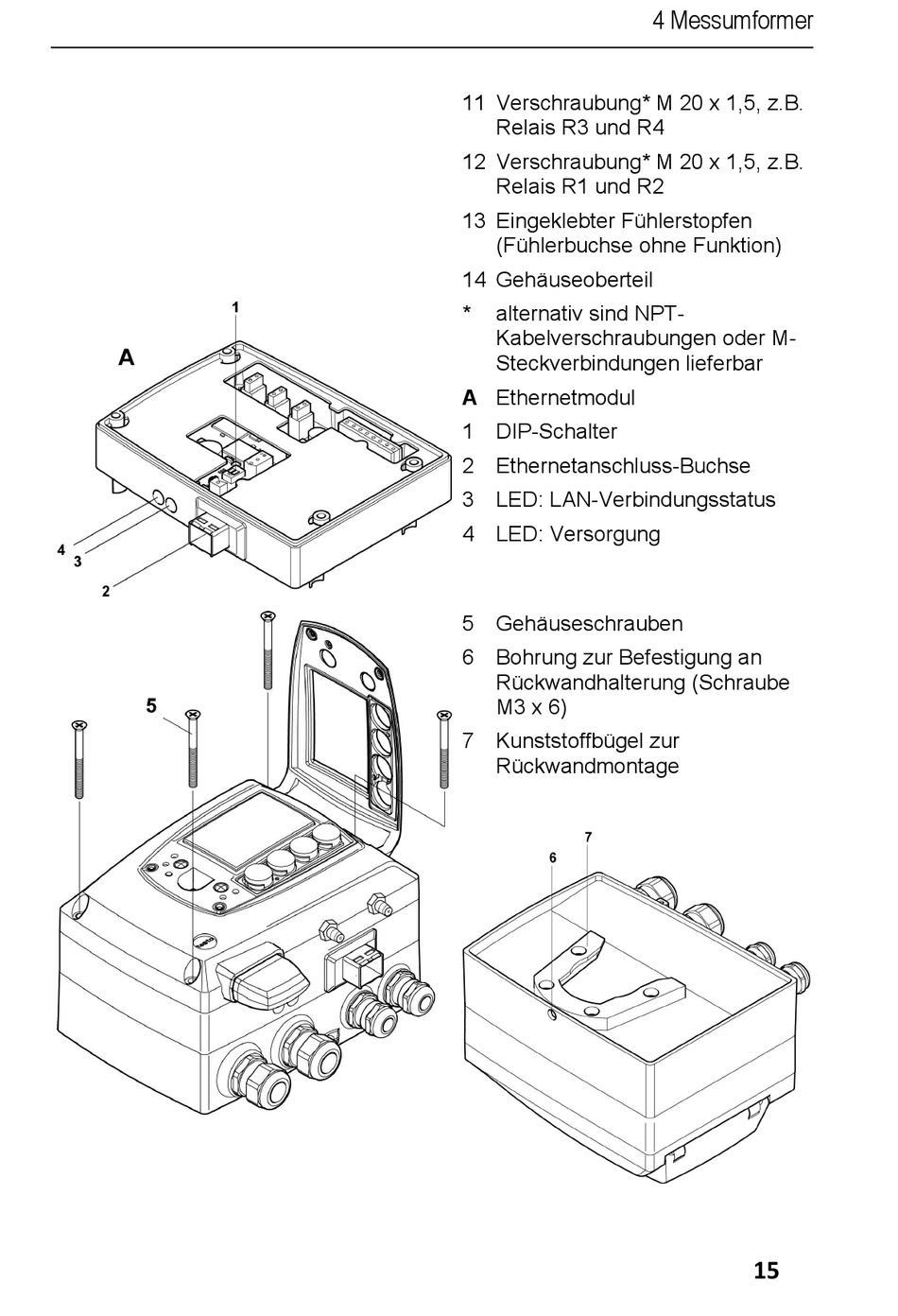

11 Verschraubung* M 20 x 1,5, z.B.
Relais R3 und R4
12 Verschraubung* M 20 x 1,5, z.B.
Relais R1 und R2
13 Eingeklebter Fühlerstopfen
(Fühlerbuchse ohne Funktion)
14 Gehäuseoberteil
* alternativ sind NPT-
Kabelverschraubungen oder M-
Steckverbindungen lieferbar
A Ethernetmodul
1 DIP-Schalter
2 Ethernetanschluss-Buchse
3 LED: LAN-Verbindungsstatus
4 LED: Versorgung
5 Gehäuseschrauben
6 Bohrung zur Befestigung an
Rückwandhalterung (Schraube
M3 x 6)
7 Kunststoffbügel zur
Rückwandmontage
4 Messumformer
15
