5.  V erschraubung M 20 x 1,5 (Pos. 9) in der Anschlussübersicht)
schließen.
4.3.3.4.

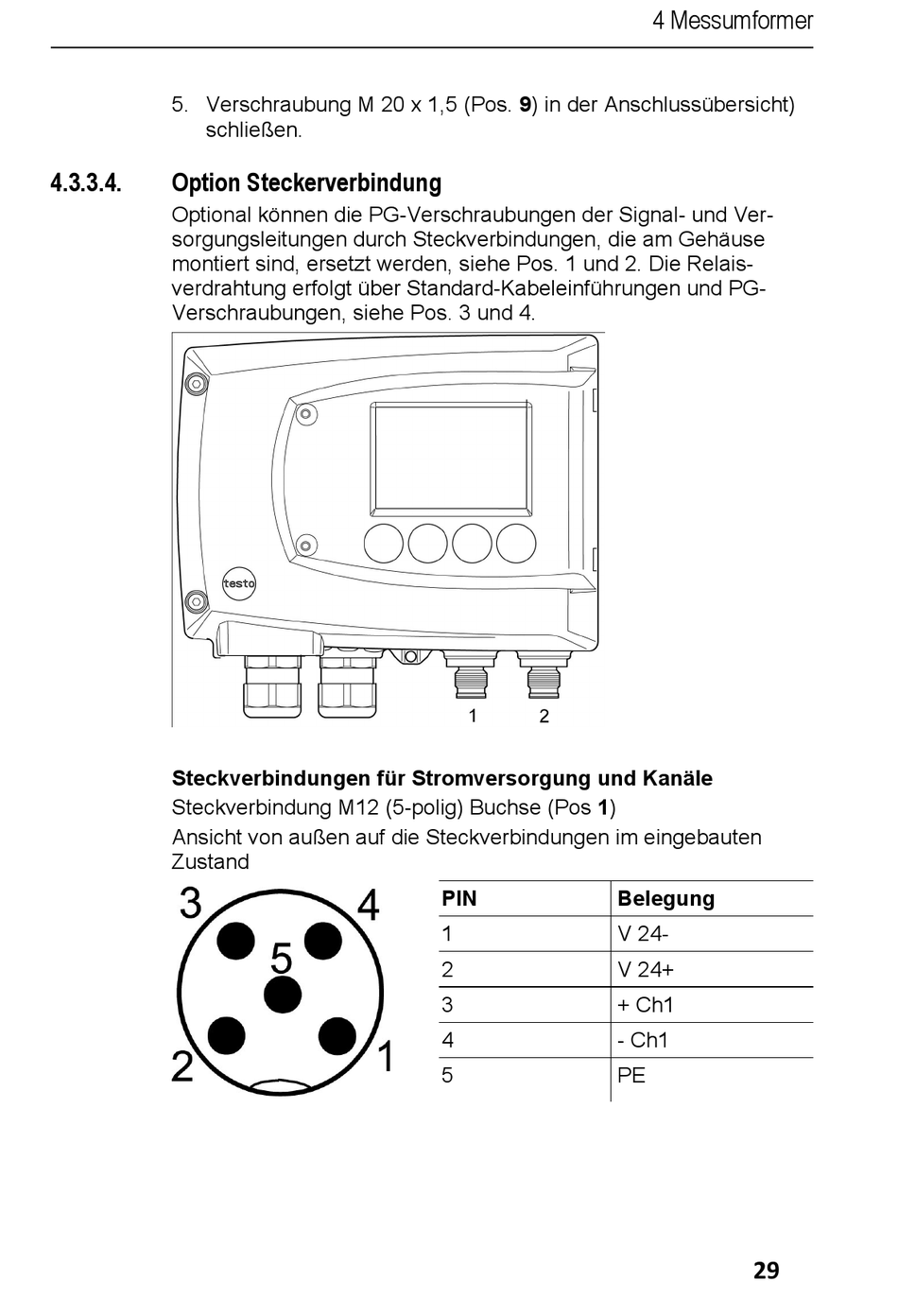

Option Steckerverbindung

Optional können die PG-Verschraubungen der Signal- und Ver-
sorgungsleitungen durch Steckverbindungen, die am Gehäuse
montiert sind, ersetzt werden, siehe Pos. 1 und 2. Die Relais-
verdrahtung erfolgt über Standard-Kabeleinführungen und PG-
Verschraubungen, siehe Pos. 3 und 4.
Steckverbindungen für Stromversorgung und Kanäle
Steckverbindung M12 (5-polig) Buchse (Pos 1)
Ansicht von außen auf die Steckverbindungen im eingebauten
Zustand
PIN
1
2
3
4
5
4 Messumformer
Belegung
V 24-
V 24+
+ Ch1
- Ch1
PE
