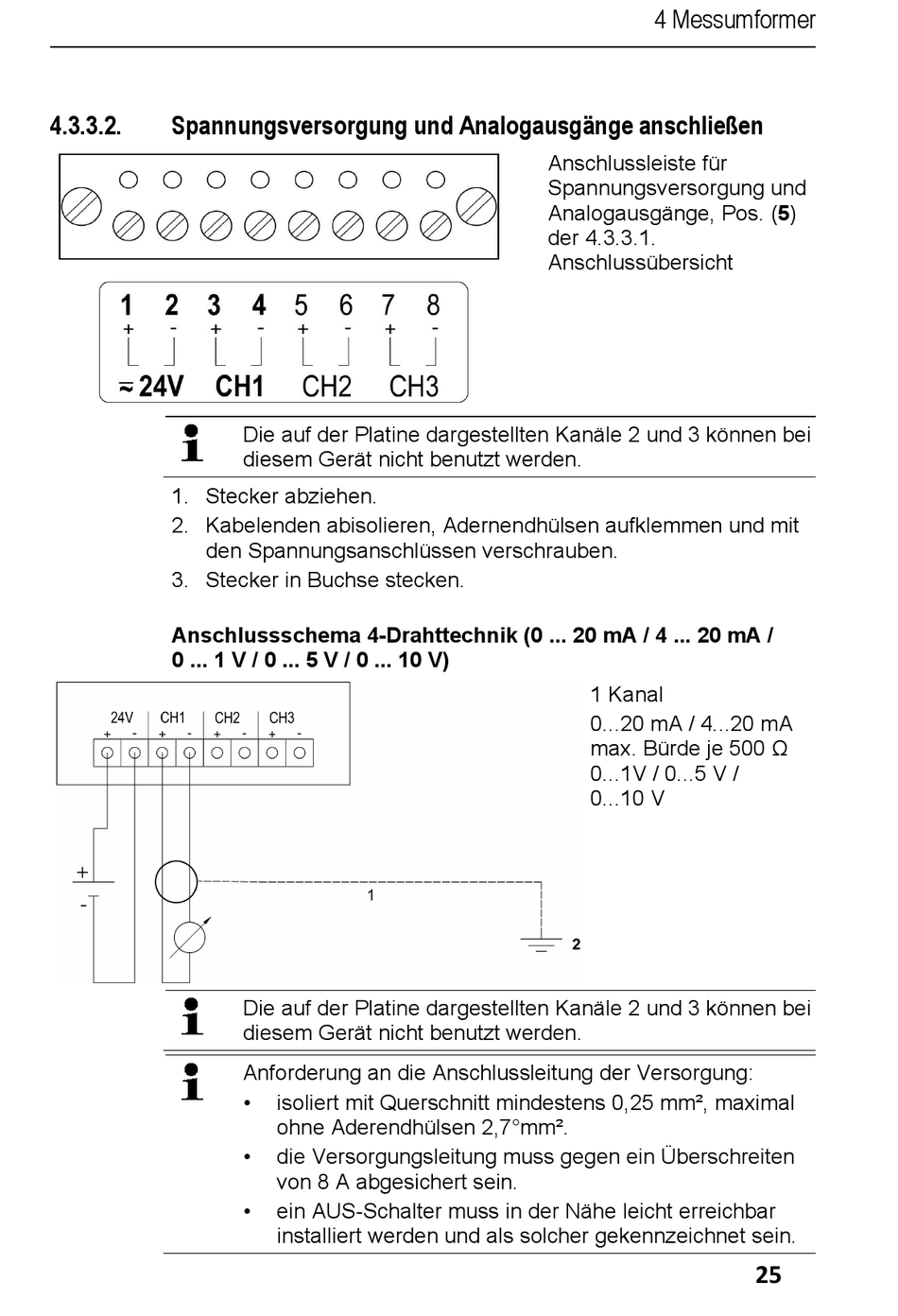

4.3.3.2. Spannungsversorgung und Analogausgänge anschließen
1. Stecker abziehen.
2. Kabelenden abisolieren, Adernendhülsen aufklemmen und mit
den Spannungsanschlüssen verschrauben.
3. Stecker in Buchse stecken.
Anschlussschema 4-Drahttechnik (0 ... 20 mA / 4 ... 20 mA /
0 ... 1 V / 0 ... 5 V / 0 ... 10 V)
Die auf der Platine dargestellten Kanäle 2 und 3 können bei
diesem Gerät nicht benutzt werden.
Die auf der Platine dargestellten Kanäle 2 und 3 können bei
diesem Gerät nicht benutzt werden.
Anforderung an die Anschlussleitung der Versorgung:
• isoliert mit Querschnitt mindestens 0,25 mm², maximal
ohne Aderendhülsen 2,7°mm².
• die Versorgungsleitung muss gegen ein Überschreiten
von 8 A abgesichert sein.
• ein AUS-Schalter muss in der Nähe leicht erreichbar
installiert werden und als solcher gekennzeichnet sein.
4 Messumformer
Anschlussleiste für
Spannungsversorgung und
Analogausgänge, Pos. (5)
der 4.3.3.1.
Anschlussübersicht
1 Kanal
0...20 mA / 4...20 mA
max. Bürde je 500 Ω
0...1V / 0...5 V /
0...10 V
