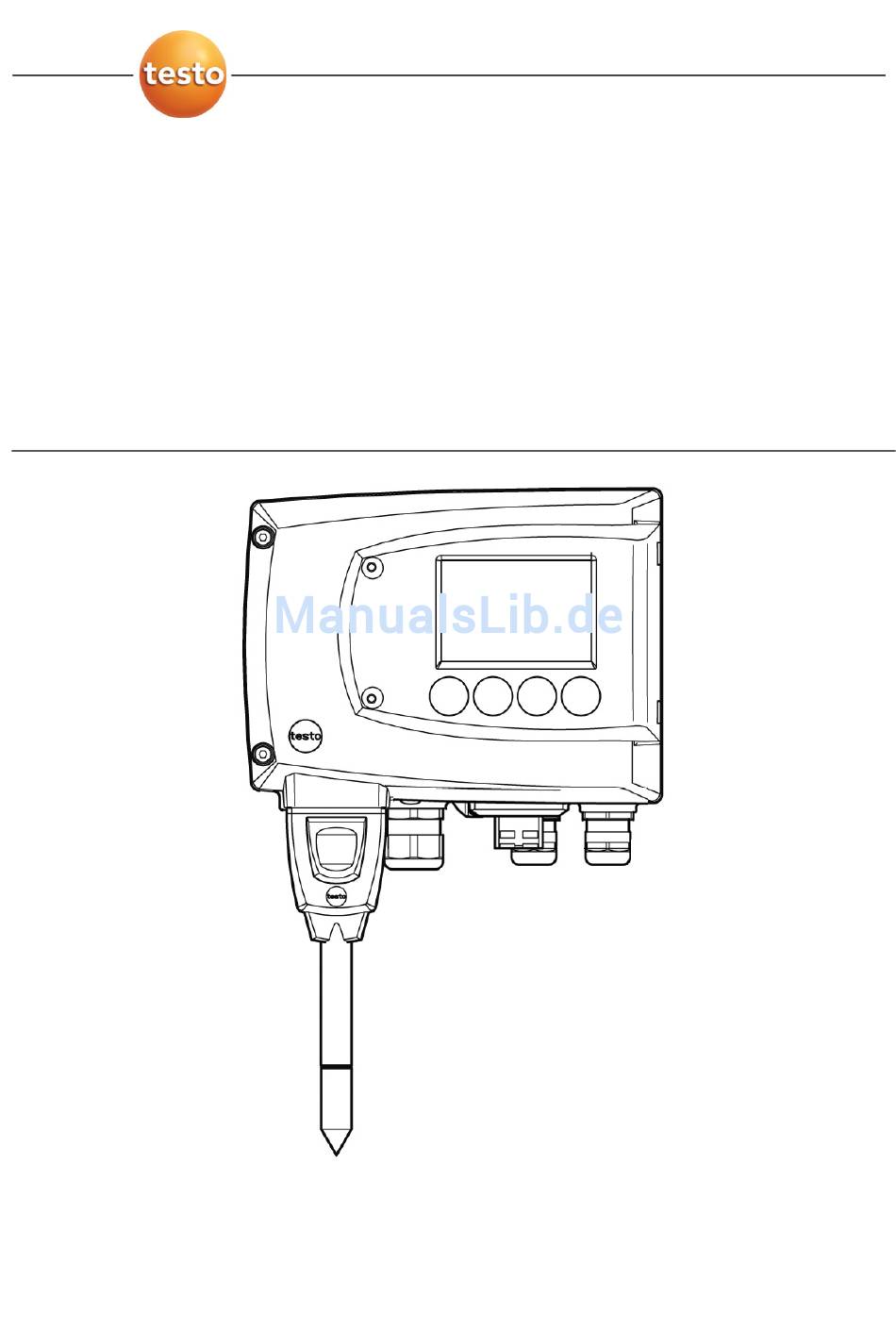

testo 6651 · Feuchte-Messumformer
mit Ethernet-Modul
testo 6600 · Fühler
P2A-Software · Parametrier-, Abgleich- und Analysesoftware
Bedienungsanleitung Band 1
de

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für testo 6651

Inhaltszusammenfassung für testo 6651

  • Seite 1 6651 · Feuchte-Messumformer mit Ethernet-Modul testo 6600 · Fühler P2A-Software · Parametrier-, Abgleich- und Analysesoftware Bedienungsanleitung Band 1...

  • Seite 2: Sicherheit Und Umwelt

    Darüber hinausgehende Arbeiten dürfen nur von autorisiertem Fachpersonal ausgeführt werden. Andernfalls übernimmt Testo keine Verantwortung für die ordnungsgemäße Funktion des Geräts nach der Instandsetzung und für die Gültigkeit von Zulassungen. Umwelt schützen Produkt nach Ende der Nutzungszeit an Testo senden. Wir sorgen für ► eine umweltschonende Entsorgung.

  • Seite 3: Zu Diesem Dokument

    Zu diesem Dokument 3 Zu diesem Dokument Lesen Sie diese Dokumentation aufmerksam durch und machen Sie sich ► mit dem Produkt vertraut, bevor Sie es einsetzen. Bewahren Sie diese Dokumentation griffbereit auf, um bei Bedarf nachschlagen zu können. Geben Sie diese Dokumentation an spätere Nutzer des Produkts weiter. In diesem Dokument werden folgende Konventionen eingehalten: ►...
  • Seite 4 Hauptmenü Kanal 1 anwählen und mit SET bestätigen. Funktionen/Pfade innerhalb eines Menüs, z. B.: …>… Start > Alle Programme > Testo > Transmitter Software. Schaltflächen, mit denen eine Aktion gestartet wird, z. B.: Bestätigen Sie den Softwareschlüssel mit [OK]. GROSS- Tasten auf dem Gerät oder der Tastatur, z.

  • Seite 5: Inhaltsverzeichnis

    Zusammenhang Bedienmenü – Mini DIN Buchse aktiv ...61 1.4.2 Tastenblende ................62 1.4.3 Passwortschutz.................63 1.4.4 Aufbau des Bedienmenüs............64 1.4.5 Übersicht über das Bedienmenü testo 6651........65 1.4.6 Die einzelnen Hauptmenüs............67 1.5 Status-, Warn- und Fehlermeldungen ........... 79 1.5.1 Statusmeldungen Messumformer..........79 1.5.2 Warnmeldungen Messumformer ..........80 1.5.3...

  • Seite 6: Messumformer

    Der Feuchte-Messumformer testo 6651 mit Ethernet-Modul wird zusammen mit steckbaren, abgeglichenen Fühlern der Familie testo 6600 eingesetzt. Informationen zu Inbetriebnahme, Bedienung und Wartung der Fühler testo 6600 entnehmen Sie bitte Band 2, Kapitel 2, Seite 92. Der Feuchte-Messumformer testo 6651 eignet sich u. a. für folgende...

  • Seite 7: Zubehör

    6651 Ethernetmodul - 1.1 Leistungsbeschreibung 7 1.1.3 Zubehör Für den Feuchte-Messumformer testo 6651 steht u. a. folgendes Zubehör zur Verfügung: Schutzkappen für Fühler  Netzteil  P2A-Software (Parametrier-, Abgleich- und Analysesoftware)  Montagezubehör.  Informationen über Zubehör sowie die Bestellnummern finden Sie im Band 2, Kapitel 2.1.3,Seite 95 oder unter...
  • Seite 8 6651 Ethernetmodul - 1.1 Leistungsbeschreibung Einsatztemperatur Gehäuse - 40 ... 70 °C/-40...+158 °F, mit Display 0 ... 50 °C/+32...+122 °F bei integrierten Relais: -40...+60 °C Betriebsfeuchte 0...100 %rF Lagertemperatur - 40 ... 80 °C/-40...+176 °F Gehäuse, Gewicht Plastik: 675 kg...

  • Seite 9: Abmessungen

    6651 Ethernetmodul- 1.1 Leistungsbeschreibung 9 1.1.5 Abmessungen Abmessungen in mm mit Kabelverschraubungen M 20 mit Kabelverschraubungen NPT mit Steckverbindungen M...

  • Seite 10: Produktbeschreibung

    Verschraubung* M 20 x 1,5, z. B. Relais R 3 und R 4 Erdungs-/PE-Anschluss 10 Verschraubung* M 20 x 1,5, z. B. Relais R 1 und R 2 11 Fühlerstecker (testo 6600) 12 Gehäuseoberteil alternativ sind NPT-Kabelver- schraubungen oder M-Steck- verbindungen lieferbar...

  • Seite 11: Verwendbare Fühler

    Buchse für Fühlerstecker Bohrung zur Befestigung an Rückwandhalterung (Schraube M3 x 6) Kunststoffbügel zur Rückwandmontage 1.2.2 Verwendbare Fühler Der Feuchte-Messumformer testo 6651 kann mit folgenden Fühlern eingesetzt werden: Fühler Artikel-Nr. Eigenschaft testo 6601 0555 6600-L01 Fühlervariante Wand; Genauigkeit bis ± 1,7 % rF;...

  • Seite 12: Display Und Tastatur

    1.2.4 Serviceschnittstelle Hinter der Serviceklappe befindet sich die Parametrierbuchse (Mini-DIN) als Schnittstelle zur P2A-Software oder zum Testo Handgerät (testo 400 / testo 650). 1.2.5 Relaisplatine (Option) Diese verfügt über eine potentialfreie Schaltleistung von 250 V AC / 3 A.

  • Seite 13: Analogausgänge

    6651 Ethernetmodul- 1.2 Produktbeschreibung 13 1.2.6 Analogausgänge Als Analogausgänge verfügt der testo 6651 entweder über 2 Stromausgänge 4 bis 20 mA (2-Draht) / 0 bis 20 mA (4-Draht) /  4 bis 20 mA (4-Draht) oder 2 Spannungsausgänge 0 bis 1 V / 0 bis 5 V / 0 bis 10 V (4-Draht).

  • Seite 14: Skalierung

    6651 Ethernetmodul- 1.2 Produktbeschreibung 1.2.8 Skalierung Es gibt drei Arten von Min/Max Werten: Der Messbereich In diesem Bereich liegt die maximale Sensorleistung. Werte außerhalb des Messbereichs werden z. B. über Meldungen angezeigt. Messbereich, siehe Tabelle (unten). Standardskalierung Dieser Messbereich wird standardmäßig den Ausgangssignalen...

  • Seite 15: Messbereich Skalierung Physikalisch Messbreich

    Sammelalarme spezifiziert werden. Ist die Funktion Sammelalarm aktiviert, wird ein Alarm ausgelöst sobald die Alarmgrenze eines Alarms, der dem Sammelalarm zugeordnet ist, überschritten wird. Der testo 6651 überwacht mit Hilfe der Relais Grenzwerte. Liegt ein Messwert außerhalb der Grenzwerte, wird ein vom Benutzer festgelegtes Relais geschaltet.
  • Seite 16 6651 Ethernetmodul- 1.2 Produktbeschreibung Beispiel Setzt eine Betauung des Fühlers ein erscheint auf dem Display die Meldung „Betauung“ und die Statusanzeige „Start“. Ist die Betauung vorüber wechselt die Statusanzeige von „Start“ auf „Ende“.

  • Seite 17: Inbetriebnahme

    1.3 Inbetriebnahme 1.3.1 Ethernetmodul (Best.-Nr. 0554 6656) einsetzen Das Ethernetmodul kann nachträglich als Zubehör bestellt werden. Es lässt sich einfach in den Feuchte-Messumformer testo 6651 einsetzen.  Der Fühlerstecker muss herausgezogen sein. Verschraubung (1) der Serviceklappe lösen und diese öffnen.
  • Seite 18 6651 Ethernetmodul- 1.3 Inbetriebnahme Ethernetmodul (A) auf Geräteunterteil setzen (4). Stellen Sie zunächst über den DIP-Schalter den gewünschten Betriebsmodus ein (siehe Kapitel 1.3.3.5, Seite 32), bevor Sie das Gerät fixieren. Geräteoberteil aufsetzen (5) und mittels den im Zubehör mitgelieferten...

  • Seite 19: Gerät Montieren

    6651 Ethernetmodul- 1.3 Inbetriebnahme 19 1.3.2 Gerät montieren 1.3.2.1 Wandmontage (für Fühler testo 6601 / 6604 / 6605)  Rückwandhalterung anbringen Sicherungsschraube (Pos. (4) Zeichnung Seite 20) entfernen und Rückwandhalterung vom Kunststoffbügel (Pos. (2) Zeichnung Seite 20) abziehen. Rückwandhalterung an die Montageposition halten und die drei Bohrlöcher markieren.

  • Seite 20: Gerät An Rückwandhalterung Befestigen

    6651 Ethernetmodul- 1.3 Inbetriebnahme  Gerät an Rückwandhalterung befestigen Kunststoffbügel (2) an der Geräterückseite bis zum Einrasten auf die Rückwandhalterung aufschieben (siehe Pfeile). Schraube (4) durch Bohrung (3) stecken und mit Rückwandhalterung verschrauben. Fühlerstecker (5) in Steckbuchse einschieben, bis er einrastet.
  • Seite 21 6651 Ethernetmodul- 1.3 Inbetriebnahme 21 1.3.2.2 Kanalmontage (für Fühler testo 6602 / 6603) Wand-/Kanalhalterung (Best.-Nr. 0554 6651) (6) an Kanalwand (8) halten und Bohrlöcher für Wand-/Kanalhalterung und Sondenrohr markieren. Zum Durchführen des Sondenrohrs Loch ( 12,5 mm) in Kanalwand bohren.
  • Seite 22 6651 Ethernetmodul- 1.3 Inbetriebnahme Die Wand-/Kanalhalterung (6) verfügt über einen O-Ring (7) zur Abdichtung gegen den Kanal. Das Sondenrohr (9) vorsichtig durch die Wand-/Kanalhalterung führen, damit der O-Ring nicht beschädigt wird. Korrekte Position des Sondenrohrs (8) mit Schraube (11) fixieren und markieren (Sondenrohr möglichst weit einschieben).

  • Seite 23: Gerät Anschließen

    6651 Ethernetmodul- 1.3 Inbetriebnahme 23 1.3.3 Gerät anschließen  Gerät öffnen Verschraubung (1) der Serviceklappe lösen und diese öffnen. Gehäuseschrauben (2) lösen und herausnehmen.
  • Seite 24 6651 Ethernetmodul- 1.3 Inbetriebnahme Wichtiger Hinweis. Das Ethernetmodul (A) ist bereits durch das Herausnehmen der Gehäuseschrauben (2) vom Geräteunter- und -oberteil gelöst. Gehäuseoberteil abnehmen (3) und auf sauberer Unterlage ablegen. Ethernetmodul (A) vom Gehäuseunterteil abnehmen (4) und ebenfalls auf sauberer Unterlage ablegen.

  • Seite 25: Anschlussübersicht

    6651 Ethernetmodul- 1.3 Inbetriebnahme 25 1.3.3.1 Anschlussübersicht Gehäuseunterteil Anschlussplatine Relaisplatine (Option) Verschraubung M 16 x 1,5* Relaisanschlüsse Öse für Messstellenschild Isolierwanne für Relaisplatine Verschraubung M 20 x 1,5* Anschlussleiste für alternativ NPT-Kabelverschrau- Spannungsversorgung und bung oder M-Steckverbindung Analogausgänge In den nachfolgenden Anschlussbeschreibungen wird auf...

  • Seite 26: Spannungsversorgung Und Analogausgänge Anschließen

    6651 Ethernetmodul- 1.3 Inbetriebnahme 1.3.3.2 Spannungsversorgung und Analogausgänge anschließen Anschlussleiste für Spannungs- versorgung und Analogausgänge (Pos. (5) in der Anschlussübersicht, Kapitel 1.3.3.1, Seite 25). Kabel mit Spannungszuführung und Analogsignalleitungen durch geöffnete Verschraubung M 16 x 1,5 (Pos. (7) in der Anschlussübersicht, Kapitel 1.3.3.1, Seite 25) führen.

  • Seite 27: Relaisausgänge Anschließen

    6651 Ethernetmodul- 1.3 Inbetriebnahme 27 Der auf der Platine dargestellte Kanal 3 kann bei diesem Gerät nicht benutzt werden. Anforderung an die Anschlussleitung der Versorgung:  isoliert mit Querschnitt mindestens 0,25 mm².  die Versorgungsleitung muss gegen ein Überschreiten von 8 A abgesichert sein.

  • Seite 28: Anschlusshinweise

    6651 Ethernetmodul- 1.3 Inbetriebnahme Relais entsprechend der gewählten Funktion (Öffner/Schließer) anschließen (siehe nachfolgende Abbildungen; der Anschluss ist beispielhaft am Relais 1 dargestellt). Verwendung Steckverbindungen (optional) Die Steckverbindung nur im spannungslosen Zustand stecken bzw. trennen. Stecker der Sondenleitung und die Kupplung von eventuell vorhandenen Fremdkörpern reinigen.
  • Seite 29 6651 Ethernetmodul- 1.3 Inbetriebnahme 29  Für den Anschluss muss eine doppelt isolierte Netzleitung (Mantelleitung) mit einem Querschnitt von mindestens 1,5 mm² verwendet werden.  Kabelanschluss (2) darf innerhalb der Wanne (1) nicht in einer Schlaufe gelegt werden. ...

  • Seite 30: Option Steckerverbindung

    6651 Ethernetmodul- 1.3 Inbetriebnahme Verwendung des Relais als Schließer (NO = Normally Open) Alarm-/Statuslampe (Installationsbeispiel) 250 V AC/DC, 3 A Die Betriebsleuchte (Alarm-/Statuslampe) leuchtet nur bei Schalten (Schließen) des Relais. Eine Funktionsüber- wachung des Alarm-Stromkreises ist daher bei dieser Schaltung nicht möglich.
  • Seite 31 6651 Ethernetmodul- 1.3 Inbetriebnahme 31 Messumformer-Gehäuse Steckverbindungen für Stromversorgung und Kanäle Steckverbindung M12 (5-polig) Buchse (1) Ansicht von außen auf die Steckverbindungen im eingebauten Zustand Belegung. V 24 - V 24 + + Ch 1 - Ch 1 Steckverbindung M12 (5-polig) Stecker (2)

  • Seite 32: Ethernetmodul Einstellen

    Mittels eines DIP-Schalters kann das Ethernetmodul zwischen zwei Hauptfunktionen umgeschaltet werden:  Funktion Saveris-Teilnehmer (DIP-Schalter Nr. 1 = on) testo 6651 wird als testo Saveris Komponente eingesetzt. Funktion XML-Server (DIP-Schalter Nr. 1 = off)  Integration des testo 6651 in ein kundenseitiges Ethernet-System.
  • Seite 33 6651 Ethernetmodul- 1.3 Inbetriebnahme 33 DIP-Schalter Nr. 1 (1) am Ethernet-Modul einstellen. Im Bild: DIP-Schalter Nr. 1 off, DIP-Schalter Nr. 2 on Ethernetmodul auf das Gehäuseunterteil aufsetzen (siehe Pfeil).
  • Seite 34 6651 Ethernetmodul- 1.3 Inbetriebnahme Zur Konfiguration des Ethernetmoduls siehe nachfolgendes Kapitel. Möchten Sie keine Konfiguration durchführen, schließen Sie den Messumformer.

  • Seite 35: Gerät Schließen

    6651 Ethernetmodul- 1.3 Inbetriebnahme 35 1.3.3.6 Gerät schließen Ethernetmodul (A) auf Geräteunterteil setzen (1). Geräteoberteil aufsetzen (2) und mittels Gehäuseschrauben (3) fixieren.

  • Seite 36: Kommunikation Ethernet

    1.3.4 Kommunikation Ethernet 1.3.4.1 Betriebsarten Generell erfüllt das Ethernetmodul zweierlei Funktionen:  ein entsprechendes testo 6651 wird zum Saveris-Teilnehmer  ein entsprechendes testo 6651 kann in beliebige Ethernet-Systeme integriert werden 1.3.4.2 Netzanschluss  Netzwerkkabel über die Ethernetbuchse an den Messumformer anschließen.

  • Seite 37: Led-Statusanzeigen

    IP-Adresse einstellen  Netzwerkkabel muss angeschlossen sein. Die IP-Adresse des Messumformers kann entweder über die P2A-Software (Zubehör Messumformer) oder über das Konfigurationsmenü von testo Saveris (testo Saveris Startup Wizard) eingestellt werden.  Mit der P2A-Software IP-Adresse einstellen (siehe Kapitel 3.3) oder mit dem testo Saveris Startup Wizard (siehe Bedienungsanleitung).
  • Seite 38 6651 Ethernetmodul- 1.3 Inbetriebnahme Der Eintrag ist verfügbar, wenn der Saveris Professional Viewer installiert ist Das Programmfenster Testo Saveris-Software wird mit dem Dialog Projekt auswählen geöffnet. Sollte die Software einmal nicht starten, prüfen Sie in der Diensteverwaltung des Betriebssystems, ob der Dienst...

  • Seite 39: Integration In Kundenseitiges Ethernet-System Vorraussetzung

    6651 Ethernetmodul- 1.3 Inbetriebnahme 39 1.3.4.5 Integration in kundenseitiges Ethernet-System Vorraussetzung Der Anwender sollte mit der Struktur eines XML-Dokuments vertraut sein. Weiterhin sollten Kenntnisse vorhanden sein, wie mit Hilfe einer Programmier-/Scriptsprache ein solches Dokument über eine Internetverbindung heruntergeladen und dekodiert wird.
  • Seite 40  Konfigurationsdaten der Analogausgänge (testo 6651)  Konfigurationsdaten der Relais (testo 6651)  Benutzereinstellungen (testo 6651) XML-Codes (Download) Die Tabelle der xml-Codes ist zum Download auf www.testo.de\transmitter sowie auf der Produkt-CD erhältlich Beschreibung Parameter Antwort (siehe Anhang) Seriennummer des /data/getserialnumber angeschlossenen MUF serialnumber.xml...
  • Seite 41 MUF auslesen Upload XML-Dokumente Antwort (siehe Beschreibung Parameter Post Anhang) Einstellungen des /config/setusersettings usersettings usersettings.xml testo 6651 setzen Abgleichdaten des param=0 (Abgleich-Satz 1) MUF setzen /config/setcalibration calibration.xml calibration.xml param=1 (Abgleich-Satz 2) param=2 (Abgleich-Satz 3) Relais param=0 (Relais 1) Informationen des...

  • Seite 42: Elemente In Collectivealarm.xml

    6651 Ethernetmodul- 1.3 Inbetriebnahme Beschreibung der XML-Elemente Allgemeine Elemente XML-Tag Beschreibung measurement_value Elternelement. Enthält die Kindelemente value, unit, resolution value Messwert Numerisch, Dezimalzahl unit Einheit ASCII number_values Anzahl Numerisch, Ganzzahl Elemente in calibration.xml XML-Tag Beschreibung Wurzelelement. Enthält die calibration_data Kindelemente unit, attenuation, cal_reserved, cal_offset, cal_scale.

  • Seite 43: Elemente In Laststatusmessage.xml

    6651 Ethernetmodul- 1.3 Inbetriebnahme 43 month Monat Numerisch, Ganzzahl Numerisch, Ganzzahl Elemente in heatertime.xml XML-Tag Beschreibung Wurzelelement. Enthält das heatertime Kindelement heatertimeoff heatertimeoff Aus-Zeit der Sensorheizung in min. Numerisch, Ganzzahl Elemente in hourscount.xml XML-Tag Beschreibung hourcount Wurzelelement. Enthält das...
  • Seite 44 6651 Ethernetmodul- 1.3 Inbetriebnahme country_option, option_counter Siehe Beschreibung Numerisch, Ganzzahl device_options device_options Siehe Beschreibung Numerisch, Ganzzahl production_options production_options Elemente in reldefinition.xml XML-Tag Beschreibung Wurzelelement. Enthält die Kindelemente relay_channel, relay_data relay_number, relay_status, sw_point_character, sw_point_value, hysteresis_value Mit dem Relais verknüpfter relay_channel...
  • Seite 45 6651 Ethernetmodul- 1.3 Inbetriebnahme 45 Elemente in usersettings.xml XML-Tag Beschreibung Wurzelelement. Enthält die Kindelemente pressure, h2o2, usersettings setting_display, backlight, contrast, language, disp_msg, h2o2_prozess pressure Absolutdruck Numerisch, Dezimalzahl h2o2 H2O2 Wert Numerisch, Dezimalzahl Auto-Off Hintergrundbeleuchtung setting_display 0 -> backlight auto off Numerisch, Ganzzahl 1 ->...
  • Seite 46 6651 Ethernetmodul- 1.3 Inbetriebnahme measurement_value Siehe allgemeine Elemente Elternelement. Enthält die meas_status Kindelemente min, max, mean connector_info Kanal (Muf / Fühler) ASCII channel_type Messgrösse details ASCII Minimaler Messwert Numerisch, Dezimalzahl Maximaler Messwert Numerisch, Dezimalzahl mean Mittelwert Numerisch, Dezimalzahl Beschreibung production_options Inhalt von production_options ist eine Zahl vom Typ double word (32 Bit).

  • Seite 47: Beschreibung Staterel

    6651 Ethernetmodul- 1.3 Inbetriebnahme 47 Beschreibung device_options Inhalt von device_options ist eine Zahl vom Typ double word (32 Bit). Die einzelnen Geräteoptionen sind dabei Bit-Codiert. xxxx xxxx xxxx xxxx xxxx xxxx xxxx xxxx ││││ │││└ 0 = kein Display, ││││...
  • Seite 48 6651 Ethernetmodul- 1.3 Inbetriebnahme Anhang xml-Dateien Bemerkung: „xxxx“ = Textmeldung calibration.xml <?xml version="1.0" encoding="UTF-8" ?> <calibration_data> <unit>%rF</unit> <attenuation>1</attenuation> <cal_offset>0.000000</cal_offset> <cal_scale> <cal_min_scale>0.000000</cal_min_scale> <cal_max_scale>0.000000</cal_max_scale> </cal_scale> </calibration_data> collectivealarm.xml <?xml version="1.0" encoding="UTF-8" ?> <colalarmtable> <alarm_numbers>4</alarm_numbers> <alarm> <alarm_event>xxxx</alarm_event> <alarm_state>0</alarm_state> </alarm> <alarm> <alarm_event>xxxx</alarm_event> <alarm_state>0</alarm_state> </alarm>...
  • Seite 49 6651 Ethernetmodul- 1.3 Inbetriebnahme 49 firmwaredate.xml <?xml version="1.0" encoding="UTF-8" ?> <firmware_date> <year>2008</year> <month>3</month> <day>28</day> </firmware_date> heatertime.xml <?xml version="1.0" encoding="UTF-8" ?> <heatertime> <heatertimeoff>60</heatertimeoff> </heatertime> hourscount.xml <?xml version="1.0" encoding="UTF-8" ?> <hourcount> <hours>68</hours> </hourcount> identification.xml <?xml version="1.0" encoding="UTF-8" ?> <ident> <device_id>31</device_id> </ident>...
  • Seite 50 6651 Ethernetmodul- 1.3 Inbetriebnahme </measurement_value> <measurement_value> <value>42.4</value> <unit>%rF</unit> </measurement_value> <measurement_value> <value>9.5</value> <unit>td°C</unit> </measurement_value> </online_values> options.xml <?xml version="1.0" encoding="UTF-8" ?> <options> <device_options>00000011</device_options> <production_options>xxxx</production_options> </options> reldefinition.xml <?xml version="1.0" encoding="UTF-8" ?> <relay_data> <relay_channel>0</relay_channel> <relay_number>0</relay_number> <relay_status>0</relay_status> <sw_point_charact>0</sw_point_charact> <sw_point_value>0.0</sw_point_value> <hysteresis_value>0.0</hysteresis_value> </relay_data> serialnumber.xml <?xml version="1.0" encoding="UTF-8" ?>...
  • Seite 51 6651 Ethernetmodul- 1.3 Inbetriebnahme 51 Anhang xml-Dateien <!ELEMENT serialnumber (number)> <!ELEMENT number (#PCDATA)> <!ELEMENT ident (device_id)> <!ELEMENT device_id (#PCDATA)> <!ELEMENT firmware_version(version)> <!ELEMENT version (#PCDATA)> <!ELEMENT firmware_date (year, month, day)> <!ELEMENT year (#PCDATA)> <!ELEMENT month (#PCDATA)> <!ELEMENT day (#PCDATA)> <!ELEMENT channel_info (connector_info, channel_type)>...
  • Seite 52 6651 Ethernetmodul- 1.3 Inbetriebnahme <!ELEMENT contrast (#PCDATA)> <!ELEMENT language (#PCDATA)> <!ELEMENT disp_msg (#PCDATA)> <!ELEMENT h2o2_prozess (#PCDATA)> <!ELEMENT calibration_data (unit, attenuation, cal_offset, cal_scale)> <!ELEMENT attenuation (#PCDATA)> <!ELEMENT cal_offset (#PCDATA)> <!ELEMENT cal_scale (cal_minscale, cal_maxscale)> <!ELEMENT cal_minscale (#PCDATA)> <!ELEMENT cal_maxscale (#PCDATA)> <!ELEMENT relay_data (relay_channel, relay_number, relay_status, sw_point_character, sw_point_value, hysteresis_value)>...
  • Seite 53 6651 Ethernetmodul- 1.3 Inbetriebnahme 53 status.xml <?xml version="1.0" encoding="UTF-8" ?> <mufstatus> <statemsg>0</statemsg> <staterel>0</staterel> <statecounter>1</statecounter> </mufstatus> usersettings.xml <?xml version="1.0" encoding="UTF-8" ?> <usersettings> <pressure>1013.0</pressure> <h2o2>0.0</h2o2> <setting_disp>1</setting_disp> <backlight>3</backlight> <contrast>5</contrast> <language>0</language> <disp_msg>1</disp_msg> <h2o2_prozess>0</h2o2_prozess> </usersettings> version.xml <?xml version="1.0" encoding="UTF-8" ?> <firmware_version> <version>V1.10</version> </firmware_version>...
  • Seite 54 6651 Ethernetmodul- 1.3 Inbetriebnahme viewchannels.xml <?xml version="1.0" encoding="UTF-8" ?> <view_channels> <number_values>2</number_values> <view_channel> <channel_info> <connector_info>Probe</connector_info> <channel_type>Temperature</channel_type> </channel_info> <measurement_value> <value>23.7</value> <unit>°C</unit> </measurement_value> <meas_status> <min>23.6</min> <max>23.7</max> <mean>23.7</mean> </meas_status> </view_channel> <view_channel> <channel_info> <connector_info>Probe</connector_info> <channel_type>Humidity</channel_type> </channel_info> <measurement_value> <value>42.5</value> <unit>%rF</unit> </measurement_value> <meas_status> <min>41.7</min> <max>43.0</max> <mean>43.0</mean>...

  • Seite 55: Gerät Abgleichen

    Bedienmenü Zum Abgleich der Signalkette Sensorsignal-Digitalsignal eignet sich entweder der 1-Punkt Abgleich oder der 2-Punkt-Abgleich. Der Messumformer testo 6651 verfügt über digitale Fühler, deren Abgleichsinformation im fühlerinternen Speicher hinterlegt wird. Daher können sowohl 1-Punkt-Abgleich als auch 2-Punkt-Abgleich an einem anderen testo 6651 durchgeführt werden (z. B. im Kalibrierlabor).

  • Seite 56: Übersicht: Abgleichtasten Und Prüfkontakte

    Beim 1-Punkt-Abgleich wird der Messwert am Arbeitspunkt auf den Referenzwert angehoben, sodass im Arbeitspunkt keine Abweichung mehr besteht. Die Referenzbedingung kann dabei mittels eines präzisen Handgeräts (z. B. testo 400/650 mit Präzisionsfeuchtefühler) gemessen oder in einem Klimaschrank erzeugt werden. Abweichung...
  • Seite 57 Basis der Größen % rF sowie °C / °F durchgeführt wird.  testo 6651 mittels Testo-Handgerät abgleichen  Die Serviceklappe ist geöffnet, ein Testo Handgerät 400/650 mit Präzisions-Feuchtefühler liegt bereit. Testo Handgerät 400/650 (1) mit angeschlossenem Feuchte- Referenzfühler (3) (Best.-Nr. Referenz-Set 0699 3656/20) über den Abgleichadapter (2) (Anschluss an Fühlerbuchse 1 des Handgeräts)
  • Seite 58 6651 Ethernetmodul- 1.3 Inbetriebnahme Den Feuchtefühler (4) des testo 6651 und den Referenzfühler (3) den gleichen Referenzbedingungen (z. B. im Feuchtegenerator) ausset- zen, Klimabedingungen angleichen lassen. testo 400/650 einschalten. Auf dem zweigeteilten Display des Handgeräts werden links die Werte des Messumformers und rechts die Werte des Referenzfühlers angezeigt.
  • Seite 59 (Feuchtegenerator)  Die Serviceklappe des testo 6651 ist geöffnet. Den Feuchtefühler des testo 6651 für mindestens 1,5 Stunden bei 25 °C der Referenzbedingung 11,3 % rF aussetzen. Nach dieser Angleichzeit die Abgleichtaste 11,3 % (4) beispielsweise mit einem nicht zu spitzen Kugelschreiber mindestens 10 Sekunden...

  • Seite 60: Analogausgangs-Abgleich

    6651 Ethernetmodul- 1.3 Inbetriebnahme Gleichzeitig erscheint auf dem Display die Stausmeldung 2-Punkt- Abgleich 11,3 % Ein erfolgter Abgleich wird durch permanentes Leuchten der LED (1) angezeigt und es wird die Statusmeldung Sonden-Reset angezeigt. Den Abgleich entsprechend für die Referenzbedingung 75,3 % rF durchführen.

  • Seite 61: Analogausgänge Abgleichen

    1.4 Bedienung 1.4.1 Zusammenhang Bedienmenü – Mini DIN Buchse aktiv Der testo 6651 kann entweder über das Bedienmenü oder über die P2A- Software (siehe Band 2, Kapitel 3, Seite 117) parametriert werden. Der Feuchte-Messumformer testo 6651 kann über Display und Tastatur nur dann bedient werden, wenn die Displayoption vorhanden ist.

  • Seite 62: Tastenblende

    6651 - 1.4 Bedienung 1.4.2 Tastenblende Um unberechtigte Bedienung der Tasten zu verhindern, kann der Standard- Tastenrahmen gegen eine Tastenblende ausgewechselt werden. Sofern die Tastenblende montiert wurde, muss zur Bedienung die Serviceklappe geöffnet werden (siehe ,Kapitel 1.3.3, Abschnitt Gerät öffnen, Seite 23).

  • Seite 63: Passwortschutz

    6651 - 1.4 Bedienung 63 1.4.3 Passwortschutz Das Bedienmenü kann über einen vierstelligen Nummerncode geschützt werden (siehe Kapitel 1.4.6.4, Seite 69), sodass unberechtigten Personen ohne Kenntnis dieses Nummerncodes der Zugriff auf das Bedienmenü nicht möglich ist. Soll der Passwortschutz nicht genutzt werden, muss der Nummerncode...

  • Seite 64: Aufbau Des Bedienmenüs

    6651 - 1.4 Bedienung 1.4.4 Aufbau des Bedienmenüs Das Bedienmenü umfasst auf der Hauptmenüebene: Hauptmenü Kanal 1  Hauptmenü Kanal 2  Hauptmenü Alarm  Hauptmenü Einstellungen  Hauptmenü Analyse  Hauptmenü Status  Hauptmenü Ident  Hauptmenü Abgleich ...

  • Seite 65: Übersicht Über Das Bedienmenü Testo 6651

    6651 - 1.4 Bedienung 65 1.4.5 Übersicht über das Bedienmenü testo 6651...
  • Seite 66 6651 - 1.4 Bedienung...

  • Seite 67: Die Einzelnen Hauptmenüs

    1.4.6 Die einzelnen Hauptmenüs 1.4.6.1 Hauptmenü Kanal 1 bearbeiten Einen Überblick bietet die Übersicht über das Bedienmenü testo 6651 (siehe Kapitel 1.4.5, Seite 65). Sie können grundlegende Einstellungen für Kanal 1 vornehmen. Im Messmodus Set drücken, mit  oder  Hauptmenü Kanal 1 anwählen und Auswahl mit set bestätigen.

  • Seite 68: Hauptmenü Alarm Bearbeiten

    6651 - 1.4 Bedienung 1.4.6.3 Hauptmenü Alarm bearbeiten Mit dem Alarm werden die Relais programmiert, die optional erhältlich sind. Zudem werden (auch ohne Relais) die Alarmzustände auf dem Display (oben rechts) angezeigt. Sie können wählen, ob der Alarm zur Grenzwertüber- wachung oder als Sammelalarm genutzt werden soll.

  • Seite 69: Hauptmenü Einstellungen Bearbeiten

     Alarm als Sammelalarm einsetzen oder nicht benutzen Wird einem Alarm der Sammelalarm zugeordnet, schaltet das Relais, sobald (mindestens) eine der Warn- oder Fehlermeldungen des Messumformers testo 6651 (oder des angeschlossenen Fühlers testo 6600) aktiv wird. Hinweis: Die Auswahl der auf den Sammelalarm wirkenden Meldungen kann nur in der P2A-Software erfolgen (siehe Band 2, Kapitel 3, Seite 117).

  • Seite 70: Beleuchtung

    6651 - 1.4 Bedienung Beleuchtung  Die Displaybeleuchtung wird verändert. Parameter mit  oder  editieren/auswählen, mit SET bestätigen oder Eingabe mit ESC abbrechen (die Auswirkung der Parameter- Veränderung kann während der Eingabe beobachtet werden). Kontrast  Der Helligkeitsunterschied zwischen Displayhintergrund und angezeigter Werte wird verändert.

  • Seite 71: Funktion Der Analogausgänge Prüfen

    6651 - 1.4 Bedienung 71 Mit  oder  weiter zu Hauptmenü Analyse oder mit ESC in den Messbetrieb zurückkehren. 1.4.6.5 Hauptmenü Analyse bearbeiten Sie können die Funktion von Analog- und Relaisausgängen prüfen. Daneben können Sie die (seit der letzten Spannungsversorgung oder Reset der Min- /MaxWerte) minimalen und maximalen Messwerte ablesen.

  • Seite 72: Funktion Der Relaisausgänge Prüfen

    6651 - 1.4 Bedienung  Funktion der Relaisausgänge prüfen Set drücken, mit  oder  zwischen Alarm 1, 2, 3, 4 wählen. SET drücken. Das Relais kann nun getestet werden. Mit  oder  kann zwischen AUS und EIN gewählt werden. Bei EIN schließt der Schließerkontakt, der Öffnerkontakt wird geöffnet.

  • Seite 73: Hauptmenü Meldungen Bearbeiten

    6651 - 1.4 Bedienung 73 1.4.6.6 Hauptmenü Meldungen bearbeiten Die letzten Meldungen können aufgerufen und die Anzeige der Meldungen ein- oder ausgeschaltet werden. Betriebsstunden zum Meldungszeitpunkt Meldungsnummer/Anzahl vorhandener Meldungen Beispiel: "4/7" steht für die vierte von Skalierung Neu sieben Meldungen Meldungstext Mit Hilfe der P2A-Software (siehe Band 2, Kapitel 3.3.2, Seite...

  • Seite 74: Hauptmenü Ident Abfragen

    6651 - 1.4 Bedienung Einen Überblick über die Meldungen finden Sie im Kapitel 1.5, Status-, Warn- und Fehlermeldungen, Seite 79. 1.4.6.7 Hauptmenü Ident abfragen 6651 Geräte bzw. Fühlertyp 2.01 Firmware-Stand Serien 11111111 Seriennummer Die Seriennummern von Messumformer und Fühler können abgelesen werden.

  • Seite 75: Hauptmenü Abgleich Bearbeiten

    6651 - 1.4 Bedienung 75 1.4.6.8 Hauptmenü Abgleich bearbeiten Für den 1-Punkt-Abgleich kann jeweils ein Referenzwert für relative Feuchte (%rF) und für Temperatur (°C / °F) eingegeben werden. Bitte beachten Sie die Beschreibung in Kapitel 1.3.5.2, 1-Punkt-Abgleich (Offset), Seite 56.
  • Seite 76 6651 - 1.4 Bedienung 10 Weiter mit dem Abgleich der Analogausgänge (siehe unten, Schritt 2) oder mit ESC zurück zu Hauptmenü Abgleich. 11 Mit  oder  weiter zu Hauptmenü Reset oder mit ESC in den Messbetrieb zurückkehren.  2-Punkt-Abgleich bei 20%rF und 80%rF durchführen Im Messmodus SET drücken, mit ...
  • Seite 77 6651 - 1.4 Bedienung 77 Mit  oder  Abgleichpunkt 2 wählen. set drücken. Multimeter-Anzeige ablesen (z. B. 12,001 mA) und diesen Wert im Bedienmenü eingeben. Hierzu mit  eine Ziffernstelle nach rechts, mit  Ziffernwert um 1 erhöhen. Mit set bestätigen oder Eingabe mit esc abbrechen.

  • Seite 78: Hauptmenü Reset Bearbeiten

    6651 - 1.4 Bedienung 1.4.6.9 Hauptmenü Reset bearbeiten Sie können die Einstellungen auf die Werkseinstellung zurücksetzen für: Gerät  Fühler/Sonde  Min./Max.-Werte.  Der Reset auf die Werkseinstellungen bedeutet ein Rücksetzen auf die Bestellspezifikation, d. h. den kundenspezifischen Auslieferungsstand.

  • Seite 79: Status-, Warn- Und Fehlermeldungen

    P2A-Software (siehe Band 2, Kapitel 3, Seite 117), um die Meldungshistorie einzusehen. Im Messumformer werden die letzten 180 Meldungen in einem Ringspeicher abgelegt, in der P2A-Software gibt es keine Beschränkung. 1.5.1 Statusmeldungen Messumformer Statusmeldungen zeigen den aktuellen Betriebszustand des testo 6651 an. Meldung Displayanzeige Beschreibung 00300 Grenzwert neu Der Grenzwert wurde geändert oder verschoben...

  • Seite 80: Warnmeldungen Messumformer

    Messbetrieb negativ beeinflusst werden kann. Meldung Displayanzeige Ursache Fehlerbeseitigung 02101 Abgleich-Drift 2- Beim 2-Punkt-Abgleich Den Fühler an den Testo- Pkt* treten wiederholt Service einschicken Korrekturen in der gleichen Richtung auf; dies kann ein Indiz für Sensor-Drift sein 00E00 T Umgebung Die Umgebungstemperatur Für niedrigere...
  • Seite 81 6651 - 1.5 Status-, Warn- und Fehlermeldungen 81 Meldung Displayanzeige Ursache Fehlerbeseitigung 00E00 T Prozess hoch** Die Prozesstemperatur Den Fühler aus dem überschreitet die für den Prozess entfernen und Fühler vorgesehene ggf. für niedrigere Pro- Temperatur zesstemperatur sorgen 02806...

  • Seite 82: Fehlermeldungen Messumformer

    Messumformer 665x, die Fühler 661x zum Messumformer 668x 01528 Watchdog-Fehler Der Messumformer führt Tritt das Problem häufi- auf Grund eines ger auf, an Testo-Service Prozessorfehlers einen wenden automatischen Neustart durch 0300A % rF Sensorkurz- Kurzschluss im An Testo-Service wenden...

  • Seite 83: Behandlung Von Alarmmeldungen

    6651 - 1.5 Status-, Warn- und Fehlermeldungen 83 1.5.4 Behandlung von Alarmmeldungen Anzeige auf dem Meldung für Sammelalarm verwendbar Display Start/Ende Grenzwert Skalierung neu Messumformer-Reset Reset MIN/MAX Messumformer Refresh Anschluss Fühler Servicestecker Einstellung geändert Fühler getrennt Analogabgleich 1-Punkt-Abgleich: 2-Pkt.-Abgleich 11,3% 2-Pkt.-Abgleich 75,3%...

  • Seite 84: Namur Fehlerbedingungen

    6651 - 1.5 Status-, Warn- und Fehlermeldungen  Gehen gleichzeitig mehrere Meldungen / Alarme ein, so wird nur die letzte Meldung / Alarm angezeigt. Wird diese zurückgenommen, so werden die anderen noch aktiven Meldungen auf dem Display nicht mehr angezeigt.

  • Seite 85: Wartung Und Reinigung

    6651 - 1.6 Wartung und Reinigung 85 1.6 Wartung und Reinigung 1.6.1 Gerät warten Wir empfehlen, Abgleich und Einstellungen des Messumformers mittels Bedienmenü (siehe Kapitel 1.4, Seite 61) oder  P2A-Software (siehe Band 2, Kapitel 3, Seite 117) ...
  • Seite 86 6651 - 1.6 Wartung und Reinigung...
  • Seite 87 6651 - 1.6 Wartung und Reinigung 87...
  • Seite 88 AG Postfach 1140, 79849 Lenzkirch Testo-Strasse 1, 79853 Lenzkirch GERMANY Phone: +49 (0) 7653 681-0 Fax: +49 (0) 7653 681-100 Internet: www.testo.com email : info@testo.com 0970 6652 de 02 V01.20 V01.40-1 de Vol1...
