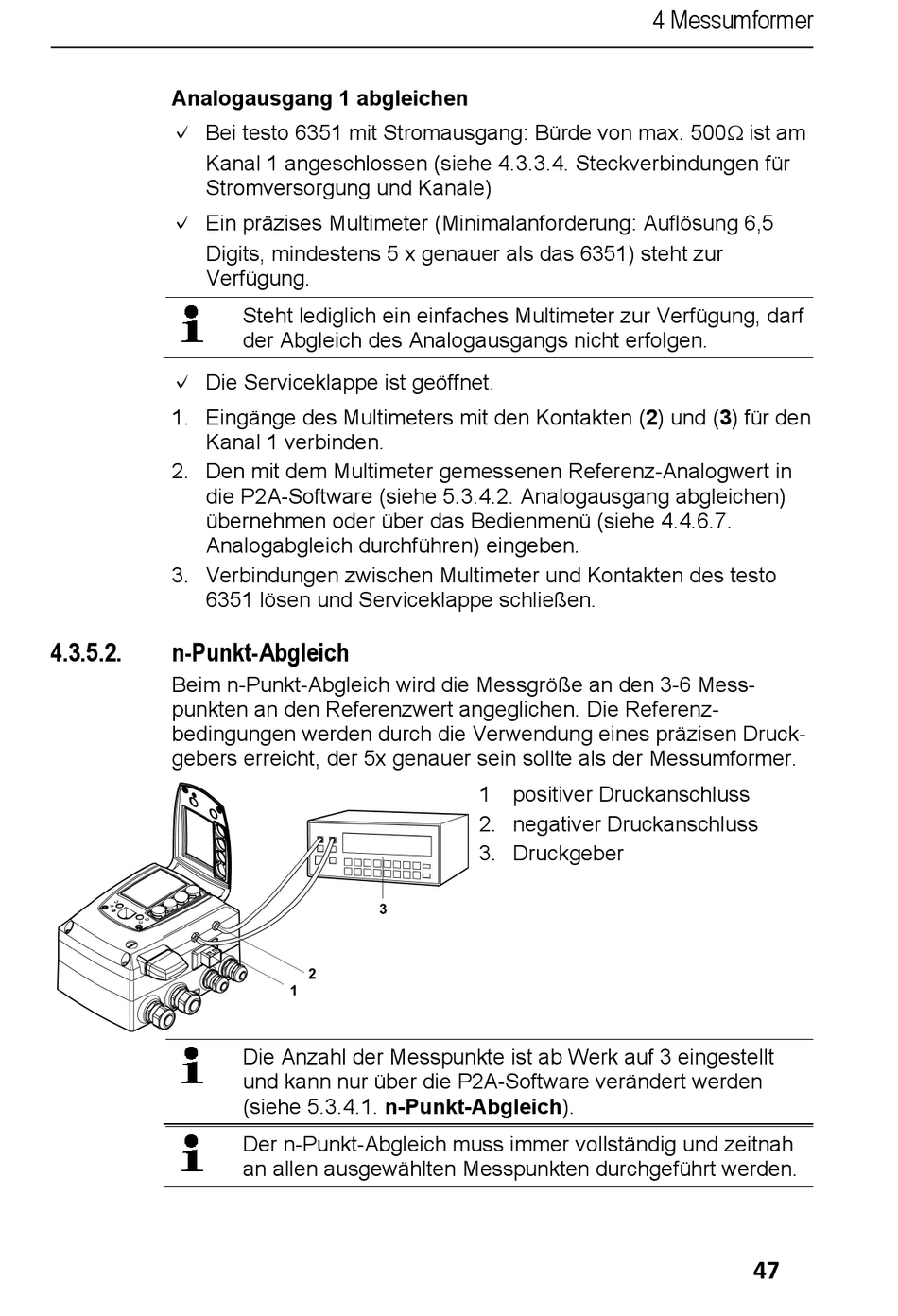

Analogausgang 1 abgleichen
✓ Bei testo 6351 mit Stromausgang: Bürde von max. 500 ist am
Kanal 1 angeschlossen (siehe 4.3.3.4. Steckverbindungen für
Stromversorgung und Kanäle)
✓ Ein präzises Multimeter (Minimalanforderung: Auflösung 6,5
Digits, mindestens 5 x genauer als das 6351) steht zur
Verfügung.
✓ Die Serviceklappe ist geöffnet.
1. Eingänge des Multimeters mit den Kontakten (2) und (3) für den
Kanal 1 verbinden.
2. Den mit dem Multimeter gemessenen Referenz-Analogwert in
die P2A-Software (siehe 5.3.4.2. Analogausgang abgleichen)
übernehmen oder über das Bedienmenü (siehe 4.4.6.7.
Analogabgleich durchführen) eingeben.
3. Verbindungen zwischen Multimeter und Kontakten des testo
6351 lösen und Serviceklappe schließen.
4.3.5.2.
n-Punkt-Abgleich
Beim n-Punkt-Abgleich wird die Messgröße an den 3-6 Mess-
punkten an den Referenzwert angeglichen. Die Referenz-
bedingungen werden durch die Verwendung eines präzisen Druck-
gebers erreicht, der 5x genauer sein sollte als der Messumformer.
Steht lediglich ein einfaches Multimeter zur Verfügung, darf
der Abgleich des Analogausgangs nicht erfolgen.
Die Anzahl der Messpunkte ist ab Werk auf 3 eingestellt
und kann nur über die P2A-Software verändert werden
(siehe 5.3.4.1. n-Punkt-Abgleich).
Der n-Punkt-Abgleich muss immer vollständig und zeitnah
an allen ausgewählten Messpunkten durchgeführt werden.
1 positiver Druckanschluss
2. negativer Druckanschluss
3. Druckgeber
4 Messumformer
47
