4 Messumformer
4.3.3.1.

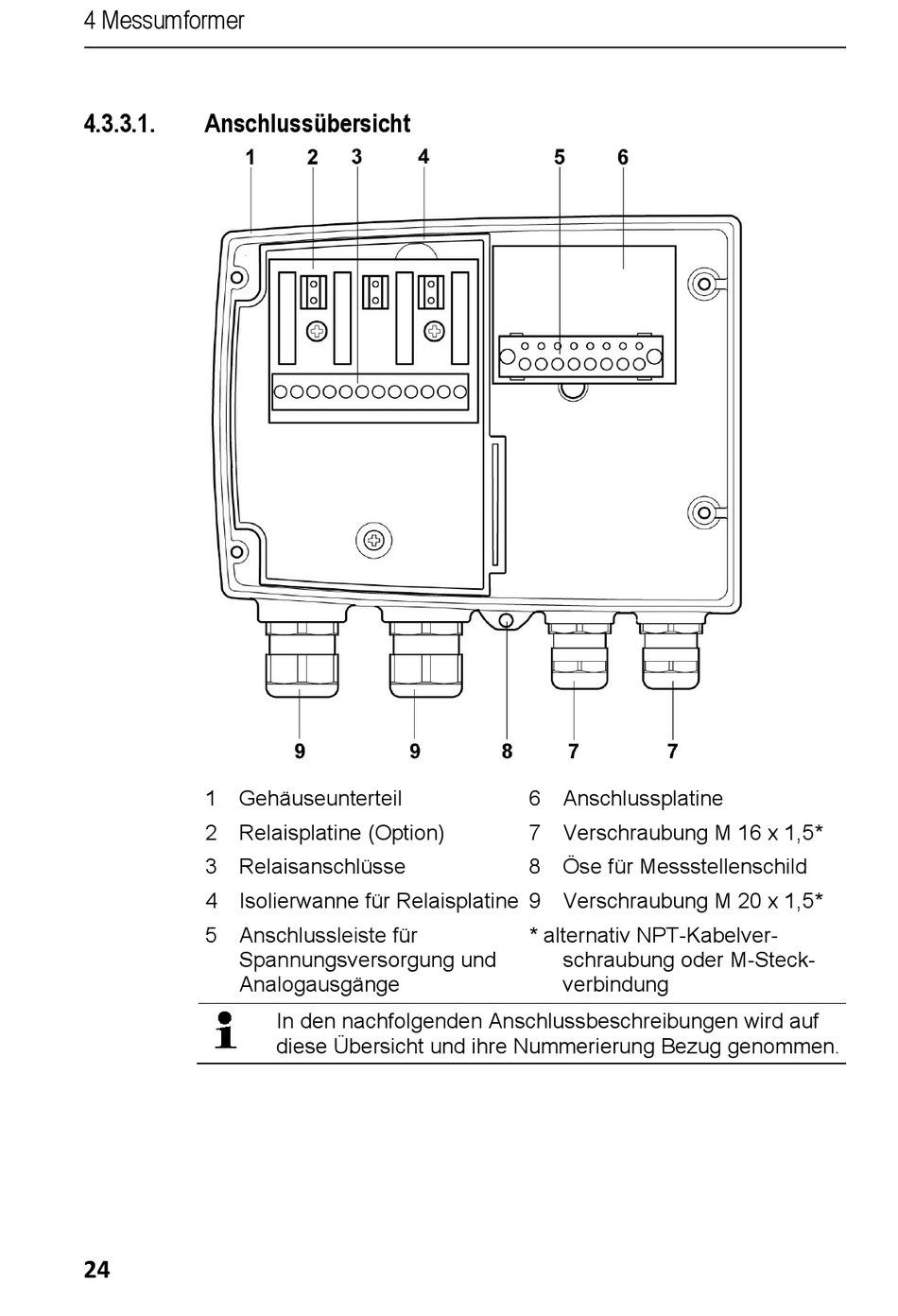

Anschlussübersicht
1 Gehäuseunterteil
2 Relaisplatine (Option)
3 Relaisanschlüsse
4 Isolierwanne für Relaisplatine 9 Verschraubung M 20 x 1,5*
5 Anschlussleiste für
Spannungsversorgung und
Analogausgänge
24
In den nachfolgenden Anschlussbeschreibungen wird auf
diese Übersicht und ihre Nummerierung Bezug genommen.
6 Anschlussplatine
7 Verschraubung M 16 x 1,5*
8 Öse für Messstellenschild
* alternativ NPT-Kabelver-
schraubung oder M-Steck-
verbindung
