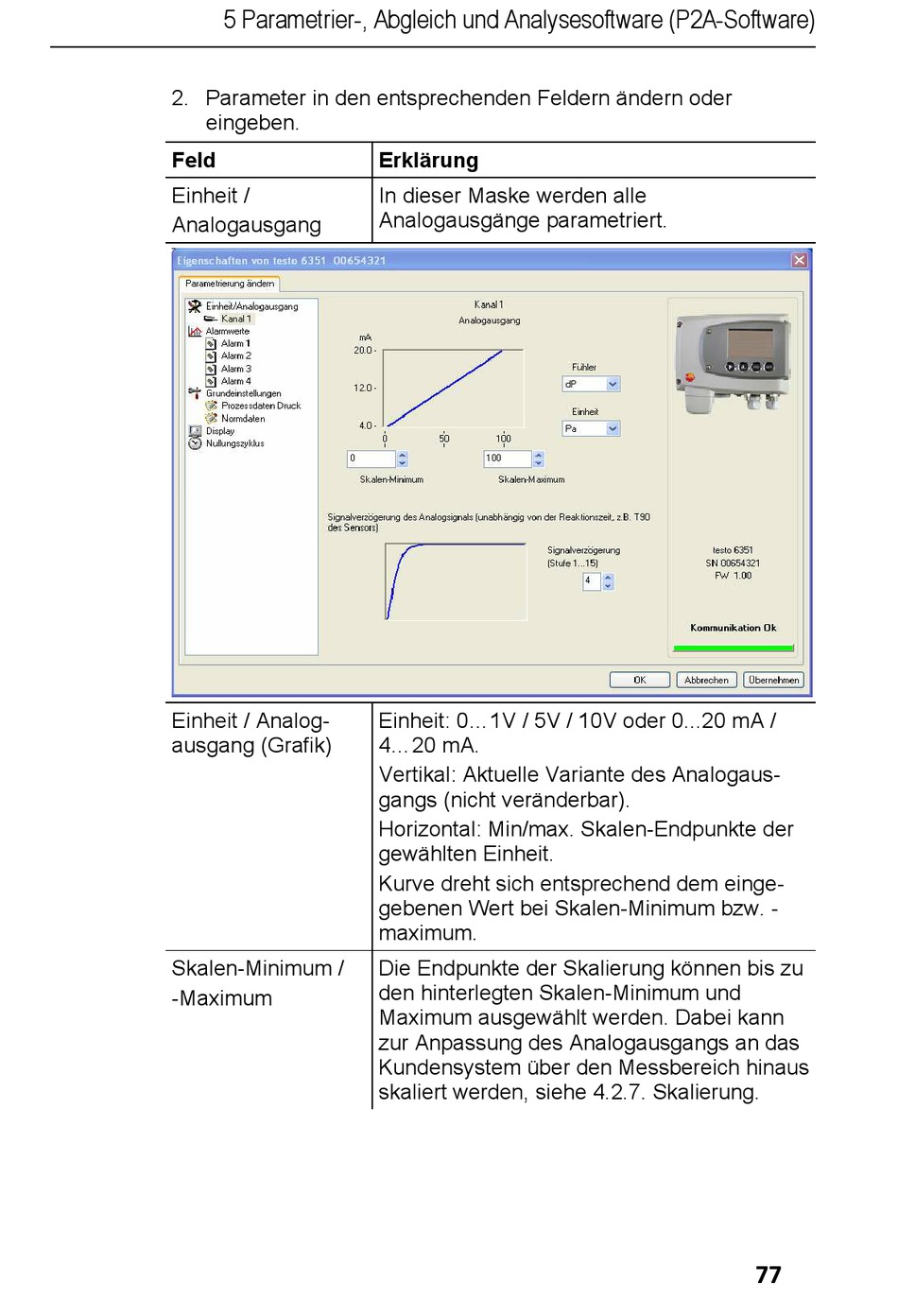

testo 6351 Ethernet Bedienungsanleitung Seite 77

5 Parametrier-, Abgleich und Analysesoftware (P2A-Software)
2. Parameter in den entsprechenden Feldern ändern oder
eingeben.
Feld
Einheit /
Analogausgang
Einheit / Analog-
ausgang (Grafik)
Skalen-Minimum /
-Maximum
Erklärung
In dieser Maske werden alle
Analogausgänge parametriert.
Einheit: 0...1V / 5V / 10V oder 0...20 mA /
4...20 mA.
Vertikal: Aktuelle Variante des Analogaus-
gangs (nicht veränderbar).
Horizontal: Min/max. Skalen-Endpunkte der
gewählten Einheit.
Kurve dreht sich entsprechend dem einge-
gebenen Wert bei Skalen-Minimum bzw. -
maximum.
Die Endpunkte der Skalierung können bis zu
den hinterlegten Skalen-Minimum und
Maximum ausgewählt werden. Dabei kann
zur Anpassung des Analogausgangs an das
Kundensystem über den Messbereich hinaus
skaliert werden, siehe 4.2.7. Skalierung.
