Gerät Anschließen; Anschlussübersicht - testo 6383 Bedienungsanleitung

4 Messumformer
1. Am Montageort eine Wandaussparung (ca. 120 mm x 220 mm)
vorsehen.
2. 6383 an die Montageposition halten und die Bohrlöcher
markieren.
3. Geeignete Löcher für die zu verwendenden Schrauben bohren.
4. 6383 anschließen.
4.3.2. Gerät anschließen
Elektrische Spannung
Verletzungsgefahr!
> Schalten Sie den Netzanschluss vor dem Anschließen des
Messumformers spannungsfrei.
4.3.2.1. Anschlussübersicht
16
WARNUNG
Lassen Sie den Messumformer nur in spannungslosem
Zustand von autorisiertem Fachpersonal verdrahten und
anschließen.
In den nachfolgenden Anschlussbeschreibungen wird auf
diese Übersicht und ihre Nummerierung Bezug genommen.

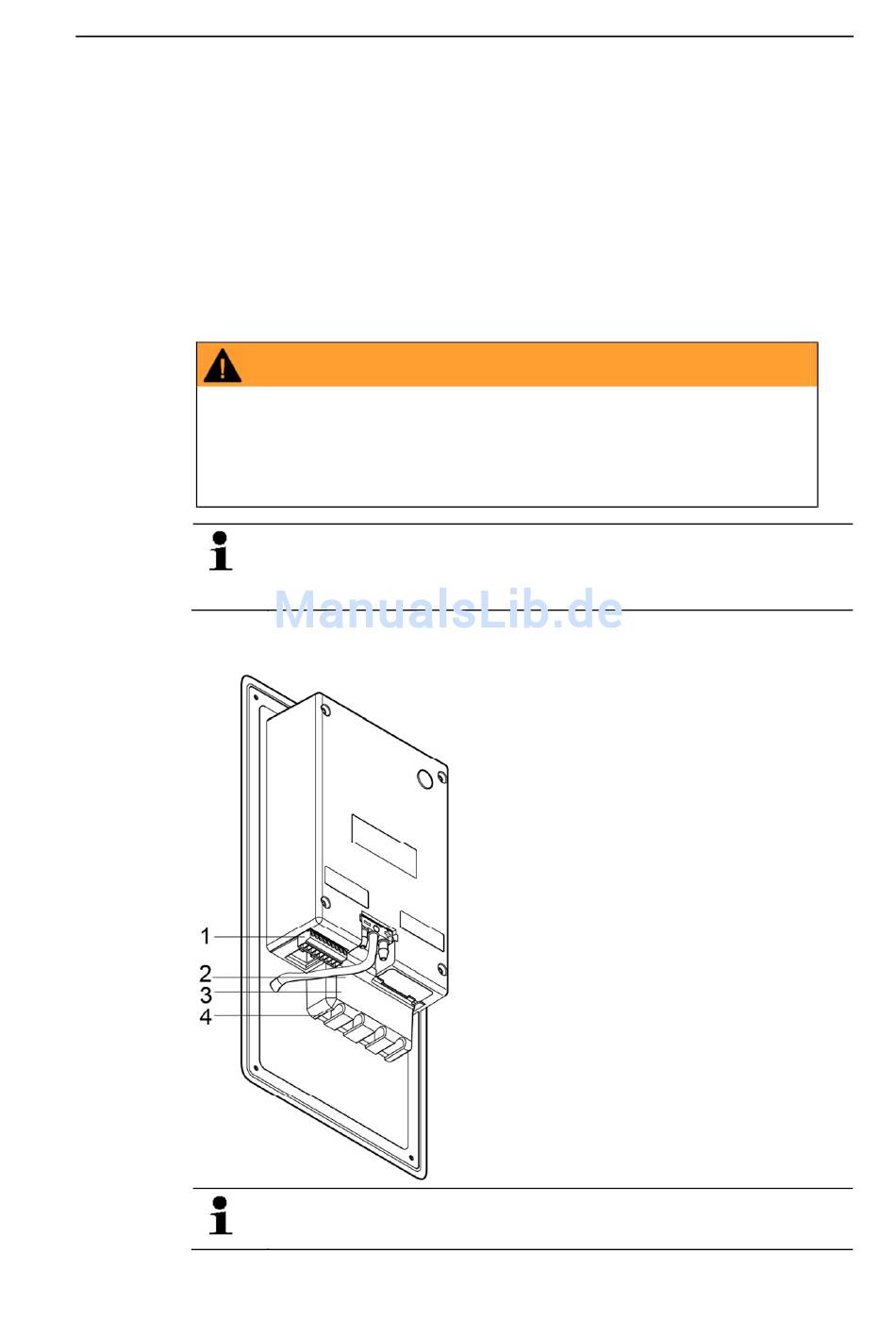

1 Anschlussleiste für
Spannungsversorgung und
Analogausgänge
2 Relaisanschlussleiste (Option),
unter der Relaisabdeckung
3 Relaisabdeckung (Option)
4 Isolierwanne für Relaisplatine
(Option), unter der
Relaisabdeckung
