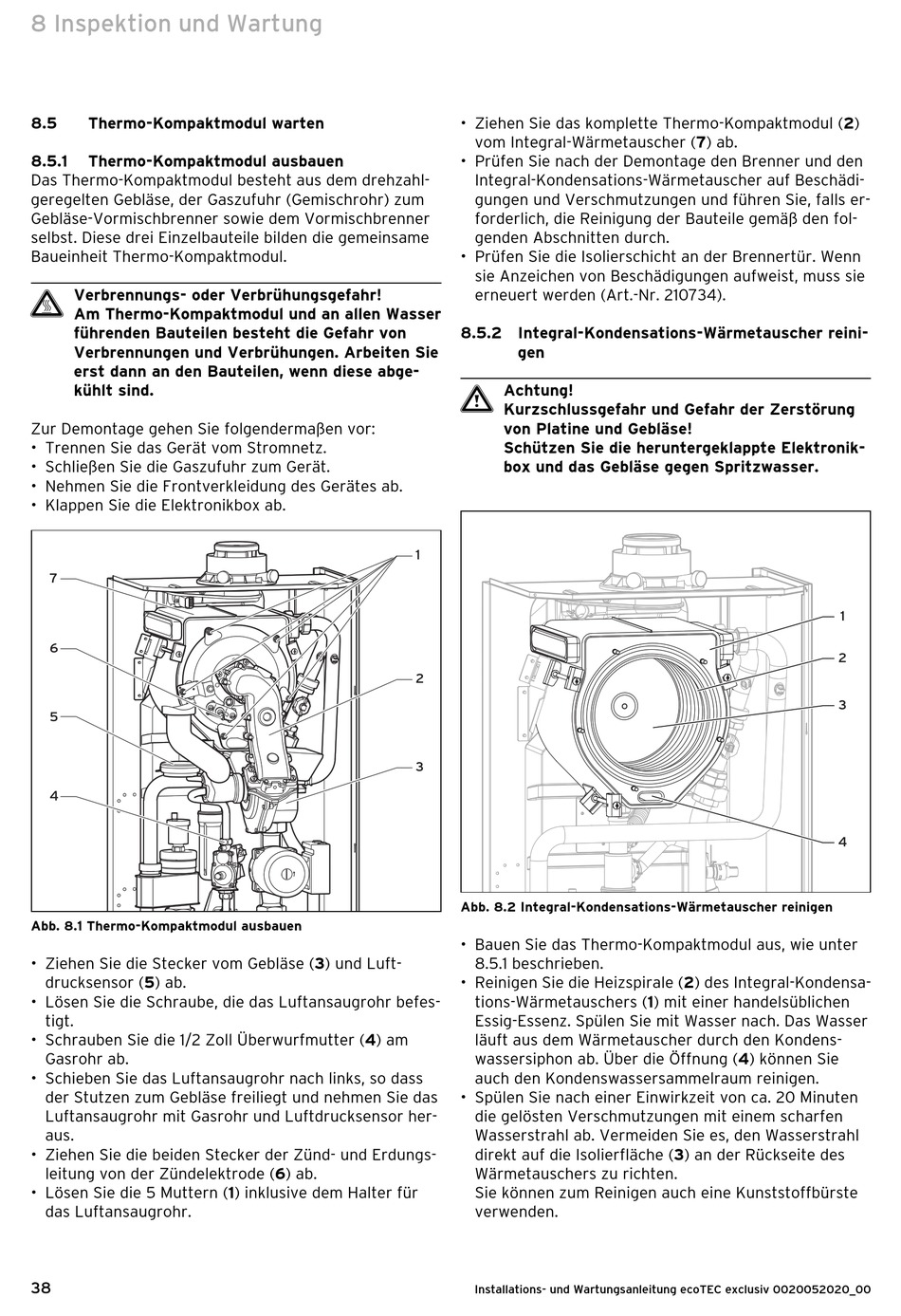

8 Inspektion und Wartung
8.5
Thermo-Kompaktmodul warten
8.5.1
Thermo-Kompaktmodul ausbauen
Das Thermo-Kompaktmodul besteht aus dem drehzahl-
geregelten Gebläse, der Gaszufuhr (Gemischrohr) zum
Gebläse-Vormischbrenner sowie dem Vormischbrenner
selbst. Diese drei Einzelbauteile bilden die gemeinsame
Baueinheit Thermo-Kompaktmodul.
H
Verbrennungs- oder Verbrühungsgefahr!
Am Thermo-Kompaktmodul und an allen Wasser
führenden Bauteilen besteht die Gefahr von
Verbrennungen und Verbrühungen. Arbeiten Sie
erst dann an den Bauteilen, wenn diese abge-
kühlt sind.
Zur Demontage gehen Sie folgendermaßen vor:
• Trennen Sie das Gerät vom Stromnetz.
• Schließen Sie die Gaszufuhr zum Gerät.
• Nehmen Sie die Frontverkleidung des Gerätes ab.
• Klappen Sie die Elektronikbox ab.
7
6
5
4
Abb. 8.1 Thermo-Kompaktmodul ausbauen
• Ziehen Sie die Stecker vom Gebläse (3) und Luft-
drucksensor (5) ab.
• Lösen Sie die Schraube, die das Luftansaugrohr befes-
tigt.
• Schrauben Sie die 1/2 Zoll Überwurfmutter (4) am
Gasrohr ab.
• Schieben Sie das Luftansaugrohr nach links, so dass
der Stutzen zum Gebläse freiliegt und nehmen Sie das
Luftansaugrohr mit Gasrohr und Luftdrucksensor her-
aus.
• Ziehen Sie die beiden Stecker der Zünd- und Erdungs-
leitung von der Zündelektrode (6) ab.
• Lösen Sie die 5 Muttern (1) inklusive dem Halter für
das Luftansaugrohr.
38
• Ziehen Sie das komplette Thermo-Kompaktmodul (2)
vom Integral-Wärmetauscher (7) ab.
• Prüfen Sie nach der Demontage den Brenner und den
Integral-Kondensations-Wärmetauscher auf Beschädi-
gungen und Verschmutzungen und führen Sie, falls er-
forderlich, die Reinigung der Bauteile gemäß den fol-
genden Abschnitten durch.
• Prüfen Sie die Isolierschicht an der Brennertür. Wenn
sie Anzeichen von Beschädigungen aufweist, muss sie
erneuert werden (Art.-Nr. 210734).
8.5.2 Integral-Kondensations-Wärmetauscher reini-
gen
a
Achtung!
Kurzschlussgefahr und Gefahr der Zerstörung
von Platine und Gebläse!
Schützen Sie die heruntergeklappte Elektronik-
box und das Gebläse gegen Spritzwasser.
1
2
3
Abb. 8.2 Integral-Kondensations-Wärmetauscher reinigen
• Bauen Sie das Thermo-Kompaktmodul aus, wie unter
8.5.1 beschrieben.
• Reinigen Sie die Heizspirale (2) des Integral-Kondensa-
tions-Wärmetauschers (1) mit einer handelsüblichen
Essig-Essenz. Spülen Sie mit Wasser nach. Das Wasser
läuft aus dem Wärmetauscher durch den Kondens-
wassersiphon ab. Über die Öffnung (4) können Sie
auch den Kondenswassersammelraum reinigen.
• Spülen Sie nach einer Einwirkzeit von ca. 20 Minuten
die gelösten Verschmutzungen mit einem scharfen
Wasser strahl ab. Vermeiden Sie es, den Wasserstrahl
direkt auf die Isolierfläche (3) an der Rückseite des
Wärme tauschers zu richten.
Sie können zum Reinigen auch eine Kunststoffbürste
verwenden.
Installations- und Wartungsanleitung ecoTEC exclusiv 0020052020_00
1
2
3
4
