Sensorkopf austauschen
Demontage
Montage
8
Entsorgung
Bei einem Sensordefekt oder wenn der Transmitter nach einer Reinigung nicht abgegli-
chen werden kann, muss die Sensorbaugruppe 5 ausgetauscht werden.
5

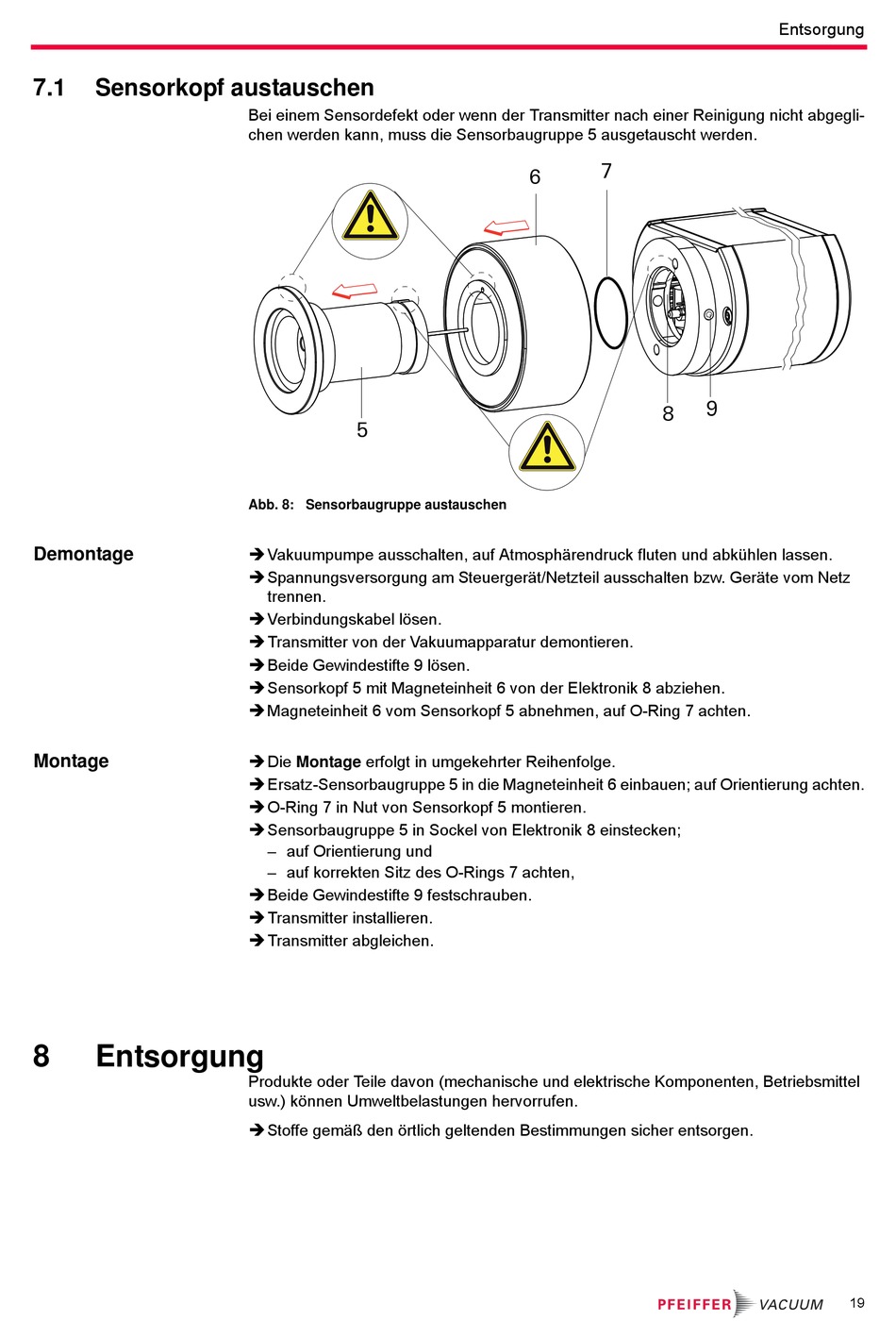

Abb. 8: Sensorbaugruppe austauschen
Vakuumpumpe ausschalten, auf Atmosphärendruck fluten und abkühlen lassen.
Spannungsversorgung am Steuergerät/Netzteil ausschalten bzw. Geräte vom Netz
trennen.
Verbindungskabel lösen.
Transmitter von der Vakuumapparatur demontieren.
Beide Gewindestifte 9 lösen.
Sensorkopf 5 mit Magneteinheit 6 von der Elektronik 8 abziehen.
Magneteinheit 6 vom Sensorkopf 5 abnehmen, auf O-Ring 7 achten.
Die Montage erfolgt in umgekehrter Reihenfolge.
Ersatz-Sensorbaugruppe 5 in die Magneteinheit 6 einbauen; auf Orientierung achten.
O-Ring 7 in Nut von Sensorkopf 5 montieren.
Sensorbaugruppe 5 in Sockel von Elektronik 8 einstecken;
– auf Orientierung und
– auf korrekten Sitz des O-Rings 7 achten,
Beide Gewindestifte 9 festschrauben.
Transmitter installieren.
Transmitter abgleichen.
Produkte oder Teile davon (mechanische und elektrische Komponenten, Betriebsmittel
usw.) können Umweltbelastungen hervorrufen.
Stoffe gemäß den örtlich geltenden Bestimmungen sicher entsorgen.
7
6
8
Entsorgung
9
19
