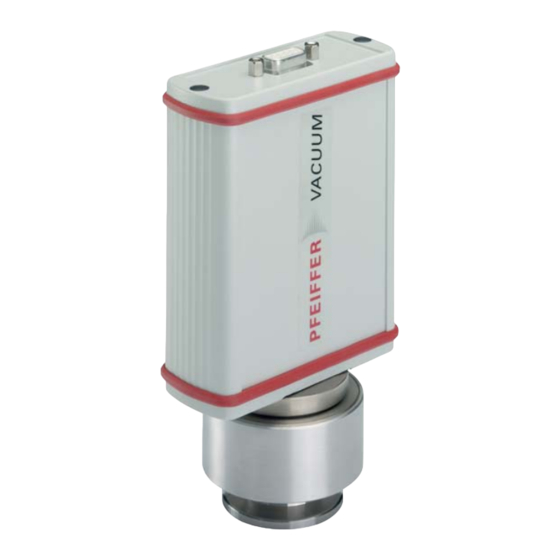

MPT 100
Pirani/Kaltkathode Transmitter
Betriebsanleitung
DE

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Pfeiffer Vacuum MPT 100

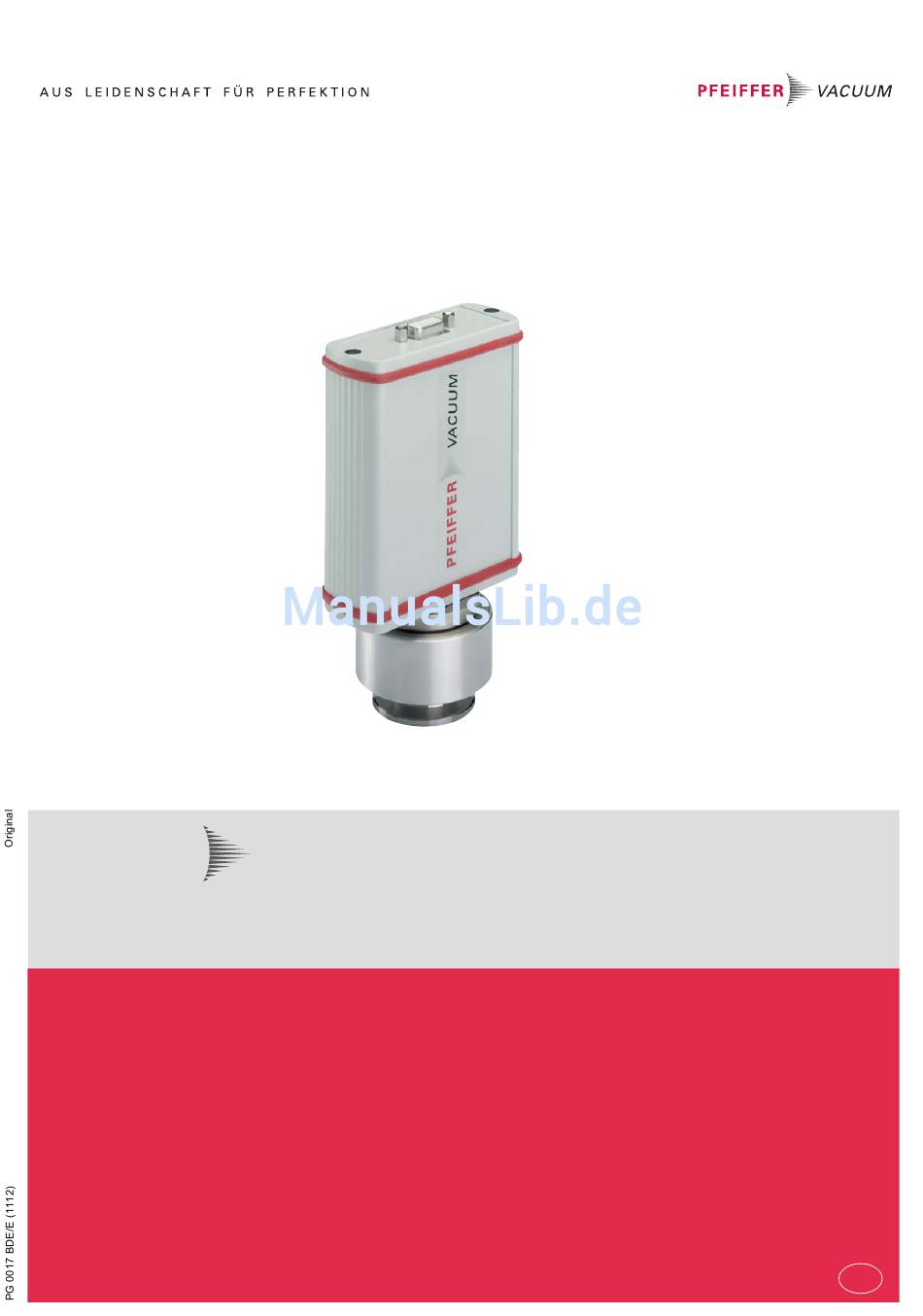

  • Seite 1 MPT 100 Pirani/Kaltkathode Transmitter Betriebsanleitung...
  • Seite 2: Inhaltsverzeichnis

    6.5 Datenaustausch konfigurieren ....... . . 13 6.6 Pfeiffer Vacuum Protokoll auf "RS-485" ......14 6.7 Transmitter abgleichen .
  • Seite 3: Zu Dieser Anleitung

    Zu dieser Anleitung 1 Zu dieser Anleitung 1.1 Gültigkeit Diese Betriebsanleitung ist ein Kundendokument der Firma Pfeiffer Vacuum. Die Be- triebsanleitung beschreibt das benannte Produkt in seiner Funktion und vermittelt die wichtigsten Informationen für den sicheren Gebrauch des Gerätes. Die Beschreibung er- folgt nach den geltenden EU-Richtlinien.
  • Seite 4: Sicherheit

    ● Beim Umgang mit kontaminierten Teilen die einschlägigen Vorschriften und Schutz- maßnahmen einhalten. ● Sicherheitsvermerke an alle Benutzer weitergeben. 2.2 Bestimmungsgemäße Verwendung ● Digitalen Transmitter MPT 100 nur zum Messen von Totaldrücken im Bereich 5 x 10 ... 1000 mbar einsetzen. 2.3 Nicht bestimmungsgemäße Verwendung Bei nicht bestimmungsgemäßem Einsatz erlischt jeglicher Haftungs- und Gewährleis-...
  • Seite 5: Produktbeschreibung

    Vacuum Protokoll. Zur Anbindung an Profibus-Systeme stehen entsprechende Bus- Adapter zur Verfügung (siehe Zubehör). Der Transmitter reagiert auf Messwertanfragen, Typanfragen und Justierbefehle. 3.3 Einsatzbereich Das Gerät MPT 100 ist in folgenden Umgebungsbedingungen zu installieren und zu be- treiben: Aufstellungsort wettergeschützt (Innenräume)
  • Seite 6: Transport Und Lagerung

    Transport und Lagerung 4 Transport und Lagerung Geräte ohne äußeren Schutz dürfen nicht mit elektrostatisch aufladbaren Materialien in Berührung kommen und dürfen nicht in elektrischen oder magnetischen Feldern bewegt werden.  In Räumen mit feuchter oder aggressiver Atmosphäre: Gerät zusammen mit einem Trockenmittel in einen Kunststoffbeutel luftdicht einschweißen.
  • Seite 7: Installation

    Installation 5 Installation 5.1 Vakuumanschluss VORSICHT Vakuumkomponente! Schmutz und Beschädigungen beeinträchtigen die Funktion der Vakuumkomponente.  Beim Umgang mit Vakuumkomponenten auf Sauberkeit und Schutz vor Beschädi- gungen achten.  Auf saubere, fettfreie und trockene Anschlussflansche achten. VORSICHT Überdruck im Vakuumsystem 1,5 bis 4 bar Gesundheitsschäden durch ausströmendes Prozessmedium, wenn elastomere Dicht- ringe dem Druck nicht mehr standhalten.
  • Seite 8 Installation Adresswahlschalter einstellen ------------------ ------------------ ------------------ ------------------ Abb. 2: Adresswahlschalter einstellen  Gummistopfen (in Abb. nicht dargestellt) vom Adresswahlschalter abnehmen, und ge- wünschte Adresse gemäß der jeweiligen Anschlusssituation einstellen.  Adresswahlschalter am Transmitter auf RS-232-Betrieb einstellen (Grundeinstellung Transmitter am Steu- ab Werk).
  • Seite 9: Transmitter An Profibus-Adapter Tic 252 Anschließen

    Installation  Adresswahlschalter am Transmitter auf RS-232-Betrieb einstellen (Grundeinstellung Transmitter am Netz- ab Werk). teil DPS 101 anschlie-  Transmitter mit Verbindungskabel am Netzteil sowie an der RS-232-Schnittstelle des ßen PC’s anschließen.  Netzteil einstecken.  Transmitter mit Software DokuStar (inkl. Lieferumfang DPS 101) betreiben. Transmitter am Netz- teil DPS 109 anschlie- RS 485...
  • Seite 10: Transmitter An Pegelumsetzer Tic 002 An- Schließen

    Vacuum Vacuum chamber chamber Abb. 7: Anschlussplan MPT 100 - USB/RS-485 Konverter  Adresswahlschalter S am Transmitter auf RS-485-Betrieb mit entsprechender Adres- se einstellen.  Transmitter mit Verbindungskabel an USB/RS-485 Konverter anschließen.  Spannungsversorgung am Transmitter herstellen. 5.3 Ausbau von Komponenten zu deren Wartung WARNUNG Kontamination von Teilen des Transmitters durch gemessene Medien möglich!
  • Seite 11: Betrieb

    Beim Einschalten der Versorgungsspannung befindet sich die Variable "Sensor" auf "On" (voreingestellt), d.h. der MPT 100 arbeitet im Normalbetrieb. Zustandsänderungen dieser Variable während des Betriebes werden nur temporär gespeichert. Der Zustand der Variable "Sensor" kann jederzeit geändert werden und bleibt bis zum Abschalten der...
  • Seite 12: Umschaltbereiche Wählen

     KK-Sensor ausschalten ([P:041] mit Wert <<0>>) senden. 6.4 Umschaltbereiche wählen Je nach Anwendung bietet der MPT 100 Transmitter die Möglichkeit den Umschaltbe- reich zwischen Pirani- und KK-Sensor anzupassen, um zu verhindern, dass – im Übergangsbereich der Messwert zur Regelung verwendet wird oder –...
  • Seite 13: Datenaustausch Konfigurieren

    Der Parameter 349 enthält ein Kürzel für den Gerätenamen gemäß folgender Tabelle: Gerätenamen lesen [P:349] Wert Transmitter "..A1" CPT 100 "..A2" RPT 100 "..A3" PPT 100 "..A4" HPT 100 "..A5" MPT 100 "..": bedeutet 4 Leerzeichen...
  • Seite 14: Pfeiffer Vacuum Protokoll Auf "Rs-485

    Betrieb 6.6 Pfeiffer Vacuum Protokoll auf "RS-485" Der Telegrammrahmen des Pfeiffer Vacuum-Protokolls enthält nur Zeichen im ASCII- Telegrammrahmen Code [32; 127] mit Ausnahme des Telegramm-Ende Zeichens . Grundsätzlich sendet ein Master  (z.B. ein PC) ein Telegramm, welches von einem Slave  (z.B. Antriebse- lektronik oder Transmitter) beantwortet wird.
  • Seite 15: Transmitter Abgleichen

    Betrieb Parameter für niedrigen Druck aktivieren/senden (Stellbefehl) Justierung niedrigen Druck (Parameter [P:741/740], Geräteadresse Slave: "001") ? ASCII  ASCII Verwendete Datenty- Datentyp Beschreibung Länge l1 - l0 Beispiel falsch / wahr 000000 / 111111 pos. ganze Zahl 000000 bis 999999 pos.
  • Seite 16: Störungen

    Störungen 7 Störungen GEFAHR Starkes Magnetfeld im Bereich des Sensorkopfes! Lebensgefahr für Personen mit Herzschrittmachern bei der Demontage der Magnetein- heit.  Für Wartungspersonal mit aktiven Körperhilfen (z. B. Herzschrittmacher) ist die Ein- haltung eines Sicherheitsabstandes, von mindestens 10 cm, zur Magneteinheit des Transmitters erforderlich.
  • Seite 17: Wartung / Service

    8 Wartung / Service Das Gerät ist wartungsfrei. Verschmutzungen können mit einem feuchten Tuch beseitigt werden. Nehmen Sie den Pfeiffer Vacuum Service in Anspruch! Sollte wider Erwarten ein Schaden am Gerät auftreten, haben Sie verschiedene Möglichkeiten, Ihre Geräte- Verfügbarkeit aufrecht zu erhalten: ●...
  • Seite 18: Zubehör

    Zubehör 9 Zubehör Benennung MPT 100 DPS 101, für 1 Transmitter, UK-Stecker PT G20 012 DPS 101, für 1 Transmitter, US-Stecker PT G20 011 DPS 101, für 1 Transmitter, EU-Stecker PT G20 010 DPS 109, für 9 Transmitter PT G25 010 DPG 101, Steuergerät für 1 Transmitter...
  • Seite 19: Technische Daten Und Maßbilder

    Technische Daten und Maßbilder 10 Technische Daten und Maßbilder 10.1 Technische Daten Parameter MPT 100 MPT 100 MPT 100 Anode Anschlussflansch (Ein- DN 25 ISO-KF DN 40 CF-R DN 40 CF-R gang) Schutzart IP 40 IP 40 IP 40 Dichtung...
  • Seite 20: Maße

    Technische Daten und Maßbilder 10.2 Maße Berliner Strasse 43 144 ( 159)
  • Seite 21: Gas-Korrekturfaktor

    Technische Daten und Maßbilder 10.3 Gas-Korrekturfaktor 1E-1 1E-2 1E-3 1E-4 1E-4 1E-3 1E-2 1E-1 tatsächlicher Druck (mbar) Abb. 10: Messkurve MPT 100 (Pirani) Korrekturfaktor Pirani: Korrekturfaktor Kaltkathode: 1,00 5,93 Luft 1,00 2,39 0,58 0,80 1,02 0,74 1,59 0,32 0,89 3,50...
  • Seite 22: Konformitätserklärung

    Hiermit erklären wir, dass das unten aufgeführte Produkt der EU-Richtlinie über Elekt- romagnetische Verträglichkeit 2004/108/EG und der EU-Niederspannungsrichtlinie 2006/95/EG entspricht. DigiLine MPT 100 Angewendete Richtlinien, harmonisierte Normen und angewendete, nationale Normen und Spezifikationen: DIN EN 61010-1: 2002 DIN EN 61326-1: 2006...
  • Seite 23 Pfeiffer Vacuum steht weltweit für innovative und individuelle Führend. Zuverlässig. Vakuumlösungen, für deutsche Ingenieurskunst, kompetente Kundennah. Beratung und zuverlässigen Service. Seit der Erfindung der Turbopumpe setzen wir in unserer Branche Maßstäbe. Dieser Führungsanspruch wird uns auch in Zukunft antreiben. Sie suchen eine perfekte Deutschland Großbritannien...
