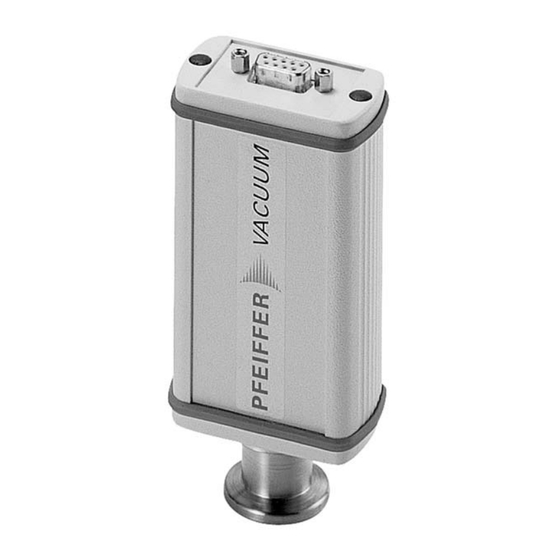

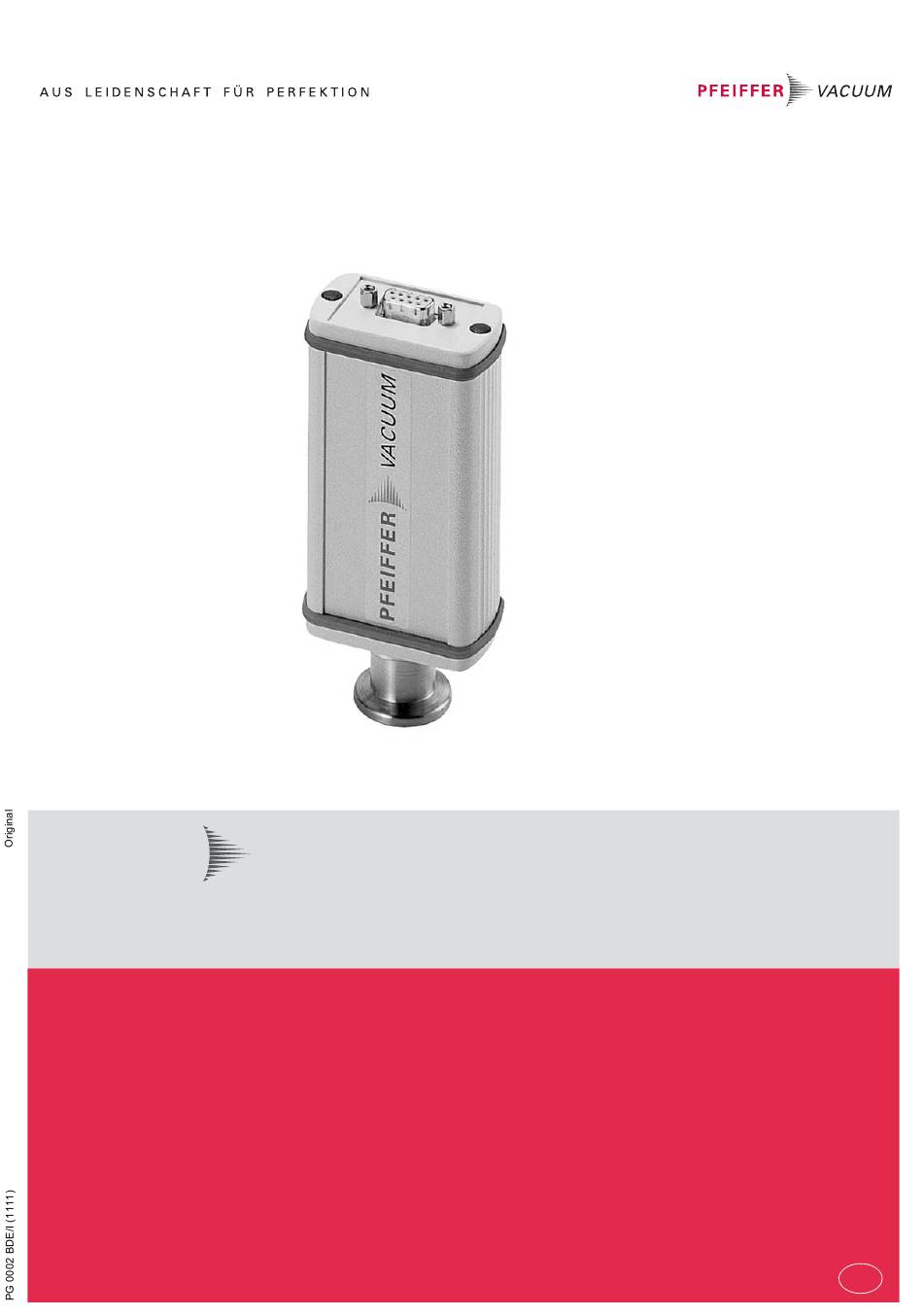

- Seite 1 PPT 100 Digital Pirani Transmitter Betriebsanleitung...
-
Seite 2: Inhaltsverzeichnis
6.2 Datenaustausch konfigurieren ........11 6.3 Pfeiffer Vacuum Protokoll auf "RS-485" ......13 6.4 Transmitter abgleichen . -
Seite 3: Zu Dieser Anleitung
Zu dieser Anleitung 1 Zu dieser Anleitung 1.1 Gültigkeit Diese Betriebsanleitung ist ein Kundendokument der Firma Pfeiffer Vacuum. Die Be- triebsanleitung beschreibt das benannte Produkt in seiner Funktion und vermittelt die wichtigsten Informationen für den sicheren Gebrauch des Gerätes. Die Beschreibung er- folgt nach den geltenden EU-Richtlinien. -
Seite 4: Sicherheit
● Sicherheitsvermerke an alle Benutzer weitergeben. 2.2 Bestimmungsgemäße Verwendung ● Digitalen Transmitter PPT 100 nur zum Messen von Totaldrücken im Bereich 1·10-4 ... 1000 mbar einsetzen. 2.3 Nicht bestimmungsgemäße Verwendung Bei nicht bestimmungsgemäßem Einsatz erlischt jeglicher Haftungs- und Gewährleis- tungsanspruch. -
Seite 5: Produktbeschreibung
Vacuum Protokoll. Zur Anbindung an Profibus-Systeme stehen entsprechende Bus- Adapter zur Verfügung (siehe Zubehör). Der Transmitter reagiert auf Messwertanfragen, Typanfragen und Justierbefehle. 3.3 Einsatzbereich Das Gerät PPT 100 ist in folgenden Umgebungsbedingungen zu installieren und zu be- treiben: Aufstellungsort wettergeschützt (Innenräume) -
Seite 6: Transport Und Lagerung
Transport und Lagerung 4 Transport und Lagerung Geräte ohne äußeren Schutz dürfen nicht mit elektrostatisch aufladbaren Materialien in Berührung kommen und dürfen nicht in elektrischen oder magnetischen Feldern bewegt werden. In Räumen mit feuchter oder aggressiver Atmosphäre: Gerät zusammen mit einem Trockenmittel in einen Kunststoffbeutel luftdicht einschweißen. -
Seite 7: Installation
Installation 5 Installation 5.1 Vakuumanschluss VORSICHT Vakuumkomponente! Schmutz und Beschädigungen beeinträchtigen die Funktion der Vakuumkomponente. Beim Umgang mit Vakuumkomponenten auf Sauberkeit und Schutz vor Beschädi- gungen achten. Auf saubere, fettfreie und trockene Anschlussflansche achten. VORSICHT Überdruck im Vakuumsystem 1,5 bis 4 bar Gesundheitsschäden durch ausströmendes Prozessmedium, wenn elastomere Dicht- ringe dem Druck nicht mehr standhalten. - Seite 8 Installation Adresswahlschalter einstellen ------------------ ------------------ ------------------ ------------------ Abb. 2: Adresswahlschalter einstellen Gummistopfen (in Abb. nicht dargestellt) vom Adresswahlschalter abnehmen, und ge- wünschte Adresse gemäß der jeweiligen Anschlusssituation einstellen. Adresswahlschalter am Transmitter auf RS-232-Betrieb einstellen (Grundeinstellung Transmitter am Steu- ab Werk).
-
Seite 9: Transmitter An Profibus-Adapter Tic 252 Anschließen
Installation Adresswahlschalter am Transmitter auf RS-232-Betrieb einstellen (Grundeinstellung Transmitter am Netz- ab Werk). teil DPS 101 anschlie- Transmitter mit Verbindungskabel am Netzteil sowie an der RS-232-Schnittstelle des ßen PC’s anschließen. Netzteil einstecken. Transmitter mit Software DokuStar (inkl. Lieferumfang DPS 101) betreiben. Transmitter am Netz- teil DPS 109 anschlie- RS 485... -
Seite 10: Transmitter An Pegelumsetzer Tic 002 An- Schließen
Vacuum Vacuum chamber chamber Abb. 7: Anschlussplan PPT 100 - USB/RS-485 Konverter Adresswahlschalter S am Transmitter auf RS-485-Betrieb mit entsprechender Adres- se einstellen. Transmitter mit Verbindungskabel an USB/RS-485 Konverter anschließen. Spannungsversorgung am Transmitter herstellen. 5.3 Ausbau von Komponenten zu deren Wartung WARNUNG Kontamination von Teilen des Transmitters durch gemessene Medien möglich! -
Seite 11: Betrieb
Betrieb 6 Betrieb 6.1 Vor dem Einschalten Nach Anlegen der Versorgungsspannung ist der Transmitter betriebsbereit. Jedoch ist es angebracht vor dem Messen eine Stabilisierungszeit von 5-10 min abzuwarten und den Transmitter während der Messung ununterbrochen zu betreiben. Der gemessene Druck im Pirani-Bereich ist gasartabhängig. Zur Anpassung an ver- schiedene Gase kann im Transmitter ein entsprechender Gasart-Korrekturfaktor einge- stellt werden, welcher im Druckbereich unterhalb 1 mbar korrekte Messwerte erzeugt. -
Seite 12: Fehlercode Lesen
Der Parameter 349 enthält ein Kürzel für den Gerätenamen gemäß folgender Tabelle: Gerätenamen lesen [P:349] Wert Transmitter "..A1" CPT 100 "..A2" RPT 100 "..A3" PPT 100 "..A4" HPT 100 "..A5" MPT 100 "..": bedeutet 4 Leerzeichen... -
Seite 13: Pfeiffer Vacuum Protokoll Auf "Rs-485
Betrieb 6.3 Pfeiffer Vacuum Protokoll auf "RS-485" Der Telegrammrahmen des Pfeiffer Vacuum-Protokolls enthält nur Zeichen im ASCII- Telegrammrahmen Code [32; 127] mit Ausnahme des Telegramm-Ende Zeichens . Grundsätzlich sendet ein Master (z.B. ein PC) ein Telegramm, welches von einem Slave (z.B. Antriebse- lektronik oder Transmitter) beantwortet wird. -
Seite 14: Transmitter Abgleichen
Betrieb ? ASCII ASCII Verwendete Daten- Datentyp Beschreibung Länge l1 - l0 Beispiel typen falsch / wahr 000000 / 111111 pos. ganze Zahl 000000 bis 999999 pos. Festkommazahl 001571 entspricht 15,71 Zeichenkette TC_400 pos. ganze Zahl 000 bis 999 Zeichenkette 100023 6.4 Transmitter abgleichen... -
Seite 15: Störungen
8 Wartung / Service Das Gerät ist wartungsfrei. Verschmutzungen können mit einem feuchten Tuch beseitigt werden. Nehmen Sie den Pfeiffer Vacuum Service in Anspruch! Sollte wider Erwarten ein Schaden am Gerät auftreten, haben Sie verschiedene Möglichkeiten, Ihre Geräte- Verfügbarkeit aufrecht zu erhalten: ●... -
Seite 16: Zubehör
Zubehör 9 Zubehör Benennung Digital Pirani Transmitter TIC 251, Profibus-Konverter für CPT, PPT, RPT PT 348 110 PM 051 519-T TIC 002, Konverter für DigiLine -Transmitter Zentrierring mit Poralfilter, Porengröße 20 μm, FPM/Edelstahl, DN 16 PF 117 216-T ISO-KF Feinfilter, Porengröße 4 μm, DN 16 ISO-KF PT 120 132-T DPS 101, für 1 Transmitter, UK-Stecker PT G20 012... -
Seite 17: Technische Daten Und Maßbilder
1 · 10 - 1 mbar: ± 1 1 · 10 - 1mbar: ± 1 10.2 Maße DN 1 Berliner Strasse 43 PPT 100 24V - 1.2 W 1000 - 1x10 mbar PT R33 130 XXX XXX Maße Digital Pirani Transmitter... -
Seite 18: Gas-Korrekturfaktor
Stickstoff Luft Wasserstoff 0,01 Helium Argon 0,001 Kohlendioxyd 0,0001 0,0001 0,001 0,01 1000 tatsächlicher Druck (mbar) Abb. 8: Gasart-Abhängigkeit PPT 100 (Pirani) Korrekturfaktor Pirani: 1,00 Luft 1,00 0,58 1,02 1,59 0,89 Relative Empfindlichkeit im molekularen Bereich (1 · 10 mbar) -
Seite 19: Konformitätserklärung
Hiermit erklären wir, dass das unten aufgeführte Produkt der EU-Richtlinie über Elekt- romagnetische Verträglichkeit 2004/108/EG und der EU-Niederspannungsrichtlinie 2006/95/EG entspricht. DigiLine PPT 100 Angewendete Richtlinien, harmonisierte Normen und angewendete, nationale Normen und Spezifikationen: DIN EN 61010-1: 2002 DIN EN 61326-1: 2006... - Seite 20 Pfeiffer Vacuum steht weltweit für innovative und individuelle Führend. Zuverlässig. Vakuumlösungen, für deutsche Ingenieurskunst, kompetente Kundennah. Beratung und zuverlässigen Service. Seit der Erfindung der Turbopumpe setzen wir in unserer Branche Maßstäbe. Dieser Führungsanspruch wird uns auch in Zukunft antreiben. Sie suchen eine perfekte Deutschland Großbritannien...
