Der digitale Transmitter MPT 200 besteht aus einem Kaltkathoden-Sensor und einem Pi-
rani-Sensor, dessen Messprinzip auf der druckabhängigen Wärmeleitfähigkeit von Ga-
sen basiert. Sensorkopf und zugehörige Elektronik sind in einem kompakten Gehäuse
eingebaut.
Zur sicheren Produktidentifikation bei der Kommunikation mit Pfeiffer Vacuum immer alle
Angaben des Typenschildes bereithalten.

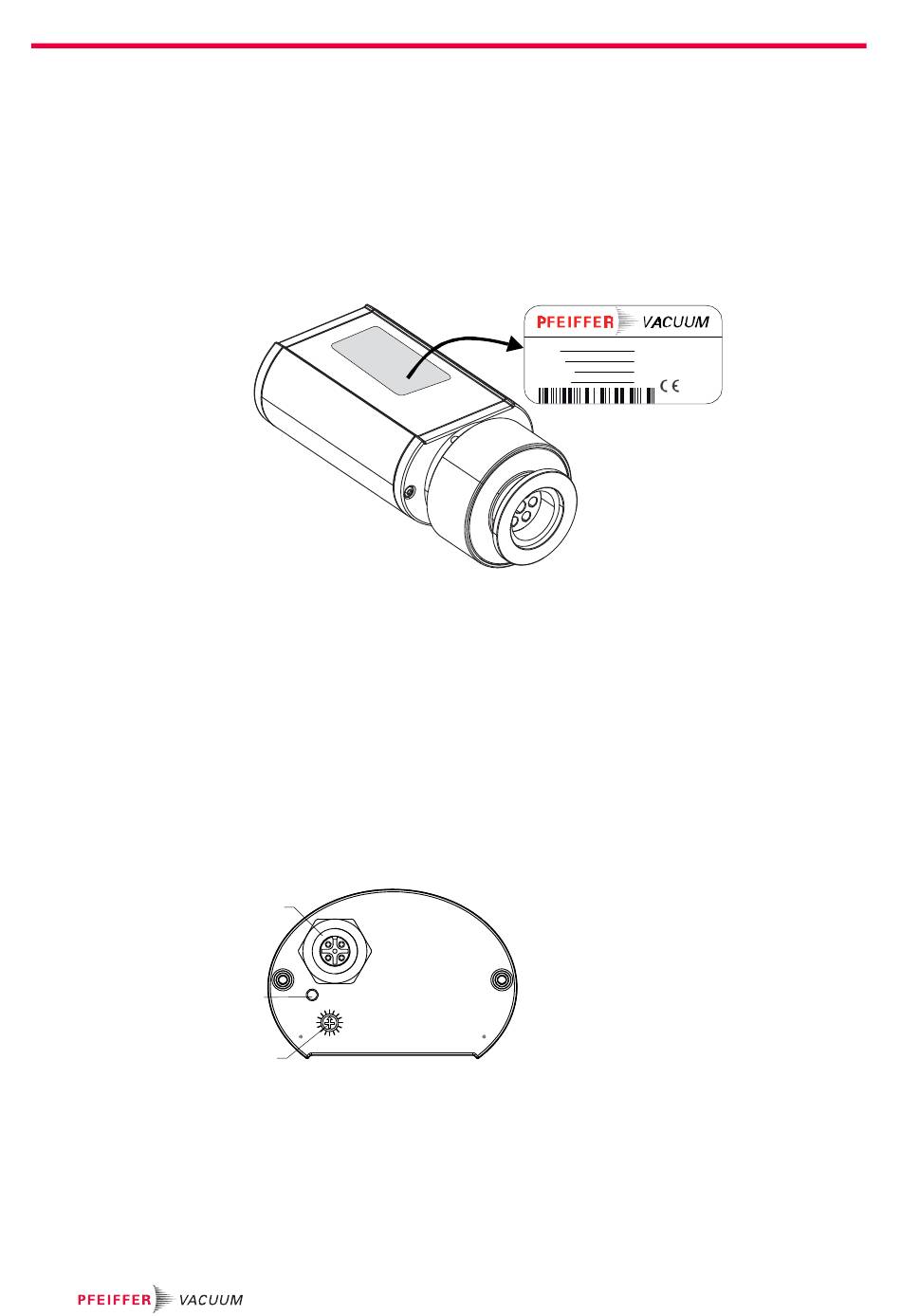

Abb. 1: Produktidentifikation auf dem Typenschild
Zum Lieferumfang gehören folgende Positionen:
– MPT 200
– Schutzdeckel
– Betriebsanleitung
Der Transmitter kann in Verbindung mit DigiLine Mess- und -Steuergeräten und der
Mess-Software DokuStar (s. Zubehör) an einem PC oder mit kundeneigener, digitaler Si-
gnalauswertung betrieben werden.
Der Transmitter reagiert auf Messwertanfragen, Typanfragen und Justierbefehle.
1
RS-485
2
device status
1
RS485
3
15
adr
13
5
11
7
9
S
Abb. 2: DigiLine MPT 200 in Standardausführung
D-35641 Asslar
Mod.:
CPT 100
Range: 2000 - 1 mbar
Mod.-No. : PT R31 130
Made in
Ser.-No.: 42000618
Germany
2012/03
1
RS-485 Schnittstelle
2
Status-LED
S
Adresswahlschalter (Pos. 1-16),
Adresse 1 --> Werkseinstellung
