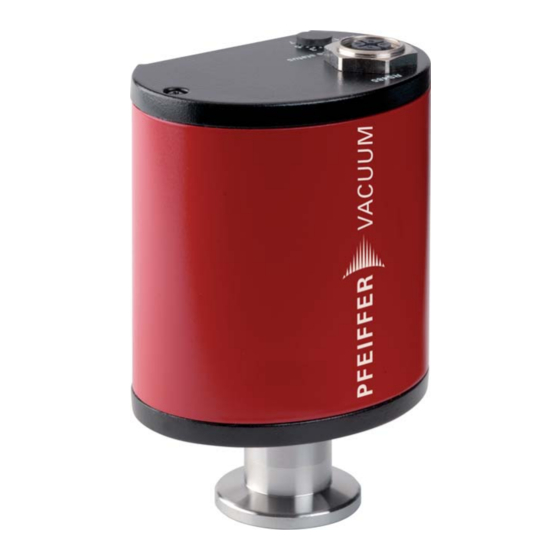

- Seite 1 BETRIEBSANLEITUNG Original CPT 200 Digitaler Piezo-Transmitter...
-
Seite 2: Inhaltsverzeichnis
6.2 Datenaustausch konfigurieren ........9 6.3 Pfeiffer Vacuum Protokoll auf "RS-485" ......11 6.4 Transmitter abgleichen . -
Seite 3: Zu Dieser Anleitung
Zu dieser Anleitung Zu dieser Anleitung Gültigkeit Diese Betriebsanleitung ist ein Kundendokument der Firma Pfeiffer Vacuum. Die Be- triebsanleitung beschreibt das benannte Produkt in seiner Funktion und vermittelt die wichtigsten Informationen für den sicheren Gebrauch des Gerätes. Die Beschreibung er- folgt nach den geltenden EU-Richtlinien. -
Seite 4: Abkürzungen
● Beim Umgang mit kontaminierten Teilen die einschlägigen Vorschriften und Schutz- maßnahmen einhalten. ● Sicherheitsvermerke an alle Benutzer weitergeben. Bestimmungsgemäße Verwendung ● Digitalen Transmitter CPT 200 nur zum Messen von Totaldrücken im Bereich 1 ... 2000 hPa einsetzen. Nicht bestimmungsgemäße Verwendung Bei nicht bestimmungsgemäßem Einsatz erlischt jeglicher Haftungs- und Gewährleis- tungsanspruch. -
Seite 5: Produktbeschreibung
RS-485 Adresswahlschalter (Pos. 1-16), Adresse 1 --> Werkseinstellung device status RS485 Abb. 2: DigiLine CPT 200 in Standardausführung Einsatzbereich Das Gerät CPT 200 ist in folgenden Umgebungsbedingungen zu installieren und zu be- treiben: Aufstellungsort wettergeschützt (Innenräume) Schutzart IP 54 Aufstellungshöhe max. -
Seite 6: Transport Und Lagerung
Transport und Lagerung Transport und Lagerung Geräte ohne äußeren Schutz dürfen nicht mit elektrostatisch aufladbaren Materialien in Berührung kommen und dürfen nicht in elektrischen oder magnetischen Feldern bewegt werden. In Räumen mit feuchter oder aggressiver Atmosphäre: Gerät zusammen mit einem Trockenmittel in einen Kunststoffbeutel luftdicht einschweißen. -
Seite 7: Elektrischer Anschluss
Gummistopfen (in Abb. nicht dargestellt) vom Adresswahlschalter abnehmen und ge- wünschte Adresse gemäß der jeweiligen Anschlusssituation einstellen. Gummistopfen wieder einsetzen. RS-485 M12 Buchse mit Schraubverriegelung für den Anschluss von Pfeiffer Vacuum Bedienge- räten oder PC. Die Verwendung eines Y-Verteilers ermöglicht die Einbindung in ein Bus- system. Belegung... -
Seite 8: Transmitter An Usb/ Rs-485 Konverter Anschließen
24 V DC USB/RS-485 schließen Converter Abb. 5: Anschlussplan CPT 200 - USB/RS-485 Konverter Entsprechende Adresse am Adresswahlschalter S einstellen. Transmitter mit Verbindungskabel an USB/RS-485 Konverter anschließen. Spannungsversorgung am Transmitter herstellen. Ausbau von Komponenten zu deren Wartung WARNUNG Kontamination von Teilen des Transmitters durch gemessene Medien möglich! -
Seite 9: Betrieb
Betrieb Betrieb Vor dem Einschalten Nach Anlegen der Versorgungsspannung ist der angeschlossene Transmitter betriebs- bereit. Vor dem Messen ist eine Stabilisierungszeit von 5-10 Min. zu beachten. Der Transmitter sollte während der Messung immer unabhängig vom anliegenden Druck ein- geschaltet bleiben. Der gemessene Druck ist gasartunabhängig. - Seite 10 Filament 2 defekt Err005 beide Filamente defekt Der Parameter 349 enthält ein Kürzel für den Gerätenamen: Gerätenamen lesen [P:349] "CPT 200" "RPT 200" "PPT 200" "HPT 200" "MPT 200" Mit dem Parameter 312 kann die Software Version aus dem angeschlossenen Gerät ge-...
-
Seite 11: Pfeiffer Vacuum Protokoll Auf "Rs-485
Betrieb Pfeiffer Vacuum Protokoll auf "RS-485" Der Telegrammrahmen des Pfeiffer Vacuum-Protokolls enthält nur Zeichen im ASCII- Telegrammrahmen Code [32; 127] mit Ausnahme des Telegramm-Ende Zeichens . Grundsätzlich sendet ein Master (z.B. ein PC) ein Telegramm, welches von einem Slave (z.B. Antriebse- lektronik oder Transmitter) beantwortet wird. -
Seite 12: Transmitter Abgleichen
Betrieb ? ASCII ASCII Verwendete Datenty- Datentyp Beschreibung Länge l1 - l0 Beispiel 0 - boolean_old logischer Wert (falsch / wahr) 000000 / 111111 1 - u_integer pos. ganze Zahl 000000 bis 999999 2 - u_real pos. Festkommazahl 001571 entspricht 15,71 4 - string Zeichenkette TC_400... -
Seite 13: Störungen
Störungen Störungen Störungsbehebung Fehler Mögliche Ursache Behebung Kommunikationsfehler: Transmitter ● Keine Versorgungsspannung Datenkabel oder Netzteil an- schließen. ● Falsche Adresse eingestellt Adresswahlschalter korrekt einstellen. ● Transmitter defekt Transmitter austauschen Messwert zeigt ur / or, obwohl der ● Abgleich erforderlich ... -
Seite 14: Service
Service Service Nehmen Sie den Pfeiffer Vacuum Service in Anspruch! Sollte wider Erwarten ein Scha- den am Gerät auftreten, haben Sie verschiedene Möglichkeiten, Ihre Geräte-Verfügbar- keit aufrecht zu erhalten: ● Reparatur in einem Servicezentrum in Ihrer Nähe ● Gerät einsenden und durch neuwertiges Austauschgerät ersetzen lassen. -
Seite 15: Zubehör
DPG 202, Anzeige- und Steuergerät für bis zu 2 Transmitter PT G12 020 Software DokuStar Plus, 16 Kanäle PT 882 501 PV TurboControl - Software für Pfeiffer Vacuum Produkte mit PV Protokoll PM 061 741 Zentrierring mit Poralfilter, Porengröße 20 μm, FPM/Edelstahl PF 117 216 -T Zentrierring mit Metallgeflecht-Feinfilter, Porengröße 4 μm, FPM/Edelstahl... -
Seite 16: Technische Daten Und Maßbilder
Torr 1,33 1,33 · 10 133,32 1,33 0,133 mm Hg 1 Pa = 1 N/m 10.2 Technische Daten Parameter CPT 200 CPT 200 Nennweite DN 16 ISO-KF G ¼" Schutzart IP54 IP54 Ausheiztemperatur max. am Flansch 70 °C 70 °C Dichtung Druck max. -
Seite 17: Maße
Technische Daten und Maßbilder 10.3 Maße Ø 30... -
Seite 18: Konformitätserklärung
Hiermit erklären wir, dass das unten aufgeführte Produkt allen einschlägigen Bestim- mungen folgender EG-Richtlinien entspricht: ● Elektromagnetische Verträglichkeit 2014/30/EU ● Beschränkung der Verwendung bestimmter gefährlicher Stoffe 2011/65/EU DigiLine CPT 200 Harmonisierte Normen und angewendete, nationale Normen und Spezifikationen: EN 61326-1: 2013 Group 1 / Class B EN 50581: 2012 Unterschrift: Pfeiffer Vacuum GmbH Berliner Straße 43... -
