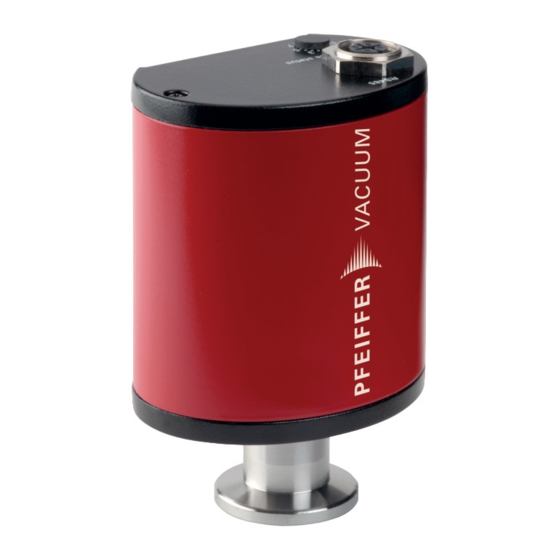

- Seite 1 BETRIEBSANLEITUNG Original RPT 200 ∣ RPT 201 Digitaler Piezo/Pirani-Transmitter...
-
Seite 2: Haftungsausschluss
Verwendung widersprechen oder explizit als vorhersehbarer Fehlgebrauch definiert sind. Urheberrechtshinweis (Copyright) Dieses Dokument ist das geistige Eigentum von Pfeiffer Vacuum, und alle Inhalte dieses Dokuments sind urheberrechtlich geschützt (Copyright). Sie dürfen ohne vorherige schriftliche Genehmigung von Pfeiffer Vacuum weder ganz noch auszugsweise kopiert, verändert, vervielfältigt oder veröffentlicht werden. -
Seite 3: Inhaltsverzeichnis
Bestimmungsgemäße Verwendung Vorhersehbarer Fehlgebrauch Verantwortung und Gewährleistung Anforderungen an den Betreiber Personenqualifikation 2.8.1 Personenqualifikation sicherstellen 2.8.2 Personenqualifikation bei Wartung und Reparatur 2.8.3 Mit Pfeiffer Vacuum weiterbilden Anforderungen an den Bediener Produktbeschreibung Funktion Produkt identifizieren Lieferumfang Transport und Lagerung Produkt transportieren... - Seite 4 10.1 Komponenten reinigen 10.2 Transmitter abgleichen 10.3 Sensorbaugruppe austauschen Störungen Versand Recycling und Entsorgung 13.1 Allgemeine Entsorgungshinweise 13.2 Transmitter entsorgen Servicelösungen von Pfeiffer Vacuum Ersatzteile Zubehör 16.1 Zubehörinformationen 16.2 Zubehör bestellen Technische Daten und Abmessungen 17.1 Allgemeines 17.2 Technische Daten 17.3 Abmessungen...
- Seite 5 Tabellenverzeichnis Tabellenverzeichnis Tab. 1: Mitgeltende Dokumente Tab. 2: Varianten Tab. 3: Verwendete Abkürzungen Tab. 4: Merkmale der Schnittstelle RS-485 Tab. 5: Erläuterung und Bedeutung der Parameter Tab. 6: Parameterübersicht des RPT-Transmitters Tab. 7: Parametersatz | Stellbefehle Tab. 8: Parametersatz | Statusabfragen Tab.
- Seite 6 Abbildungsverzeichnis Abbildungsverzeichnis Abb. 1: Aufbau des RPT-Transmitters Abb. 2: Vakuumanschluss herstellen Abb. 3: Anschlussbelegung der RS-485-Anschlussbuchse Abb. 4: Vernetzung über Anschluss RS-485 mit Verbindungskabeln und Zubehör Abb. 5: Vernetzung über Anschluss RS-485 mit DPG 202 Abb. 6: Beispiele zur Lesung aktueller Druckwerte über [P:740] Abb.
-
Seite 7: Zu Dieser Anleitung
Tab. 2: Varianten Die Artikelnummer finden Sie auf dem Typenschild des Produktes. Pfeiffer Vacuum behält sich technische Änderungen ohne vorherige Anzeige vor. Informationen, die nur auf eines der Produkte zutreffen, sind entsprechend gekennzeichnet. Die Abbildungen in diesem Dokument sind nicht maßstabsgetreu. -
Seite 8: Konventionen
PT Rxx xxx 12345678 Range 1.0x10 - 1200 hPa Input 24 V DC 2.5 W Made in Germany 2021/03 1.3.4 Abkürzungen Abkürzung Erklärung Atmosphäre Analog-Relais Anzeige- und Steuergerät von Pfeiffer Vacuum für DigiLine-Transmitter Messbereich max. (full scale) Höheneinheit eines 19"-Racks 8/48... -
Seite 9: Markennachweis
Zu dieser Anleitung Abkürzung Erklärung Hochvakuum Normalnull Bereichsüberschreitung (overrange) [P:xxx] Steuerparameter der Antriebselektronik. Fettgedruckt als dreistellige Nummer in ecki- gen Klammern. Häufig in Verbindung mit einer Kurzbezeichnung angezeigt. Beispiel: [P:312] Softwareversion Druck RS-485 Standard für eine physische Schnittstelle für die asynchrone serielle Datenübertragung (recommended standard) Spannungsversorgung (turbo power supply) Bereichsunterschreitung (underrange) -
Seite 10: Sicherheit
Dokument. 2.2 Sicherheitshinweise Sicherheitshinweise nach Lebensphasen des Produktes Alle Sicherheitshinweise in diesem Dokument beruhen auf Ergebnissen einer Risikobeur- teilung. Pfeiffer Vacuum hat alle zutreffenden Lebensphasen des Produktes berücksichtigt. Risiken bei der Installation GEFAHR Lebensgefahr durch Stromschlag Ein nicht fachgerecht geerdetes Produkt ist im Störungsfall lebensgefährlich. - Seite 11 ● Anforderungen der geerdeten Schutzkleinspannung (PELV) ● Stromquelle mit begrenzter Leistung (LPS) der Klasse 2 ► Sichern Sie die Leitung zum Produkt ab. – Pfeiffer Vacuum Mess- und Steuergeräte erfüllen diese Forderung. GEFAHR Lebensgefahr durch elektrischen Schlag Beim Anlegen von Spannungen, die die vorgeschriebene Sicherheitskleinspannung (gemäß...
-
Seite 12: Sicherheitsmaßnahmen
Sicherheit WARNUNG Gesundheitsgefahr durch Vergiftung an toxisch kontaminierten Bauteilen oder Geräten Toxische Prozessmedien führen zur Kontamination der Geräte oder Teilen davon. Bei Wartungsar- beiten besteht Gesundheitsgefahr durch Kontakt mit diesen giftigen Substanzen. Die unzulässige Be- seitigung toxischer Substanzen führt zu Umweltschäden. ►... -
Seite 13: Bestimmungsgemäße Verwendung
► Informieren Sie sich vor Aufnahme der Arbeiten über eine eventuelle Kontamination. 2.4 Bestimmungsgemäße Verwendung Der Transmitter RPT 200 dient zur Vakuummessung von Luft, Gasen und Gasgemischen außerhalb deren Explosionsgrenzen im Bereich von 1 × 10 bis 1200 hPa. Der Transmitter RPT 201 dient zur Vakuummessung von Luft, Gasen und Gasgemischen außerhalb deren Explosionsgrenzen im Bereich von 5 ×... -
Seite 14: Anforderungen An Den Betreiber
6. Stellen Sie die Personenqualifikation sicher. 2.8 Personenqualifikation Die in diesem Dokument beschriebenen Arbeiten dürfen nur Personen ausführen, die die geeignete technische Ausbildung besitzen und über die nötigen Erfahrungen verfügen oder über Pfeiffer Vacuum an entsprechenden Schulungen teilgenommen haben. Personen schulen 1. -
Seite 15: Personenqualifikation Bei Wartung Und Reparatur
4. Halten Sie die Anwendungsgrenzen ein. 5. Beachten Sie die technischen Daten. 6. Wenden Sie sich an das Pfeiffer Vacuum Service Center falls Ihre Fragen zu Betrieb oder War- tung des Produktes in dieser Betriebsanleitung nicht beantwortet werden. – Informationen finden Sie im Pfeiffer Vacuum Servicebereich. -
Seite 16: Produktbeschreibung
2 Status-LED für Transmitter 3.2 Produkt identifizieren Sie benötigen alle Daten des Typenschildes zur sicheren Identifizierung des Produktes bei der Kommu- nikation mit Pfeiffer Vacuum. 1. Lesen Sie die Daten des Typenschildes am Produkt ab. 2. Notieren Sie die abgelesenen Daten. -
Seite 17: Transport Und Lagerung
Transport und Lagerung 4 Transport und Lagerung 4.1 Produkt transportieren HINWEIS Beschädigung durch unsachgemäßen Transport Der Transport in einer ungeeigneten Verpackung oder fehlende Transportsicherung führen zu Be- schädigung des Produktes. ► Halten Sie die Hinweise für den sicheren Transport ein. Verpackung Wir empfehlen die Transportverpackung und die original Schutzdeckel aufzubewahren. Allgemeine Hinweise für den sicheren Transport ►... -
Seite 18: Installation
Installation 5 Installation 5.1 Vakuumanschluss herstellen GEFAHR Lebensgefahr durch Stromschlag Ein nicht fachgerecht geerdetes Produkt ist im Störungsfall lebensgefährlich. ► Verbinden Sie das Produkt galvanisch mit dem geerdeten Vakuumrezipienten. ► Stellen Sie sicher, dass die Verbindung den Anforderungen einer Schutzverbindung nach EN 61010 entspricht. (CF- und VCR-Anschlüsse entsprechen dieser Forderung.) ►... -
Seite 19: Anschluss "Rs-485" Herstellen
● Anforderungen der geerdeten Schutzkleinspannung (PELV) ● Stromquelle mit begrenzter Leistung (LPS) der Klasse 2 ► Sichern Sie die Leitung zum Produkt ab. – Pfeiffer Vacuum Mess- und Steuergeräte erfüllen diese Forderung. HINWEIS Sachschäden durch Masseschluss an der Elektronik Trennen oder Verbinden der Steckerverbindung "RS-485" bei eingeschalteter Spannungsversorgung führt zur Zerstörung von elektronischen Bauteilen. -
Seite 20: Abb. 3: Anschlussbelegung Der Rs-485-Anschlussbuchse
Installation Anschluss an Anzeige- und Steuergerät DPG 202 Sie können nur den RPT 200 an das DPG 202 anschließen. Der Anschluss des RPT 201 ist nicht möglich. Der Anschluss mit der Bezeichnung "RS-485" ist für den Anschluss eines externen Netzteils (TPS), ei- nes Mess- und Steuergerätes (DPG) oder eines PC vorgesehen. -
Seite 21: Schnittstellen
Vernetzung über Anschluss RS-485 mit Verbindungskabeln und Zubehör 1 Versorgungskabel DigiLine USB/RS-485-Konverter 2 Y-Verteiler für RS-485 3 Schnittstellenkabel M12 Anschluss an Anzeige- und Steuergerät DPG 202 Sie können nur den RPT 200 an das DPG 202 anschließen. Der Anschluss des RPT 201 ist nicht möglich. 21/48... -
Seite 22: Pfeiffer Vacuum Protokoll Für Rs-485-Schnittstelle
3. Schließen Sie alle Geräte mit RS-485 D+ und RS-485 D- am Bus an. 6.2 Pfeiffer Vacuum Protokoll für RS-485-Schnittstelle 6.2.1 Telegrammrahmen Der Telegrammrahmen des Pfeiffer Vacuum-Protokolls enthält nur Zeichen im ASCII-Code [32; 127] mit Ausnahme des Telegramm-Ende Zeichens C . Grundsätzlich sendet ein Master (z. -
Seite 23: Telegramm Beispiel
Schnittstellen Stellbefehl --> Datenantwort / Stellbefehl verstanden --> Fehlermeldung --> NO_DEF Parameternummer n2–n0 existiert nicht _RANGE Daten dn–d0 außerhalb des erlaubten Bereiches _LOGIC logischer Zugriffsfehler 6.2.3 Telegramm Beispiel 1 Druckwert abfragen Aktueller Druckwert (Parameter [P:740], Geräteadresse Slave: "001") --> ASCII Datenantwort: Druckwert 1 × 10 hPa als Exponent 1E+3 Aktueller Druckwert (Parameter [P:740], Geräteadresse Slave: "001") -->... - Seite 24 Schnittstellen Datentyp Beschreibung Länge Beispiel l1 – l0 u_expo Positive Exponentialzahl 1.2E-2 entspricht 1,2 · 10 005E8 entspricht 5 · 10 string Beliebige Zeichenkette mit 6 Zeichen. AS- TC_110, TM_700 CII-Codes zwischen 32 und 127 boolean_new Logischer Wert (falsch / wahr) 0 entspricht falsch 1 entspricht wahr u_short_int...
-
Seite 25: Parametersatz
7 Parametersatz 7.1 Allgemeines Alle funktionsrelevanten Größen sind als Parameter im Transmitter gespeichert. Jeder Parameter be- sitzt eine dreistellige Nummer und eine Benennung. Parameter können über Pfeiffer Vacuum Anzeige- und Steuergeräte oder über RS-485 mit dem Pfeiffer Vacuum Protokoll verwendet werden. Werkseinstellungen Der Transmitter ist werkseitig vorprogrammiert. -
Seite 26: Statusabfragen
Parametersatz 7.4 Statusabfragen Beschreibung Funktionen Daten- Zugriffs- Ein- min. max. spei- heit fault cher- Fehlercode 000000 = kein Fehler Err001 = Sensor defekt Err002 = Speicher defekt Firmwareversion Beispiel für erste Firmware- Transmitter version: 010100 Gerätename RPT200 RPT201 Tab. 8: Parametersatz | Statusabfragen 7.5 Druckwerte und Kalibrierfaktoren Beschreibung Funktionen... -
Seite 27: Betrieb
Betrieb 8 Betrieb Nach dem Anlegen der Versorgungsspannung steht am elektrischen Anschluss das Messsignal zur Verfügung. Bedeutung Keine Versorgungsspannung leuchtet grün Versorgungsspannung OK, Messmodus, gültige Druckwerte, Sensor für niedrigen Druckbereich aktiv blinkt grün (1 Hz) Sensor für hohen Druckbereich aktiv leuchtet gelb Anderer Modus (z. -
Seite 28: Effektiven Druck Mit Kalibrierfaktoren Ermitteln
Betrieb schaltung bei 1 hPa zwischen Piezo- und Piranisensor wählen, um im oberen Druckbereich zwischen 1 und 1200 hPa) gasartunabhängig zu messen. Pirani Piezo 1 × 10 1200 hPa Abb. 7: Umschaltbereich mit kontinuierlichem Übergang Pirani Piezo 1 × 10 1200 hPa Abb. -
Seite 29: Tab. 11: Kalibrierfaktoren Für Den Druckbereich
Betrieb p [hPa] 1E-1 1E-2 1E-3 1E-3 1E-2 1E-1 [hPa] Abb. 9: Angezeigter Druck Im Druckbereich < 1 hPa ist die Anzeige linear. Gas- und Dampfgemische Prozessgase sind häufig Gas- und Dampfgemische. Eine genaue Erfassung von Gas- und Dampfgemischen ist nur mit Partialdruck-Messgeräten möglich, z. B. mit einem Quadrupol- Massenspektrometer. -
Seite 30: Relais Und Schaltpunkte Lesen Und Einstellen
Betrieb Pirani-Kalibrierfaktor lesen und einstellen [P:742] ► Lesen Sie den aktuellen Kalibrierfaktor über Parameter [P:742]. ► Stellen Sie den Kalibrierfaktor über Parameter [P:742] auf einen Wert zwischen 0,2 und 8,0 mit 2 Nachkommastellen ein. – Beispiel: Kalibrierfaktor 0,20 = 000020 –... -
Seite 31: Ausbau
Ausbau 9 Ausbau GEFAHR Lebensgefahr durch Stromschlag Ein nicht fachgerecht geerdetes Produkt ist im Störungsfall lebensgefährlich. ► Verbinden Sie das Produkt galvanisch mit der geerdeten Vakuumkammer. ► Stellen Sie sicher, dass die Verbindung den Anforderungen einer Schutzverbindung nach EN 61010 entspricht. ►... -
Seite 32: Wartung
Garantieanspruch Öffnen des Geräts während der Gewährleistungszeit oder Beschädigung bzw. Entfernen des Garantiesiegels führen zum Verlust der Gewährleistung. Kontaktieren Sie das Pfeiffer Vacuum Service Center bei prozessbedingt kürzeren War- tungsintervallen. Abschnitte zuerst komplett durchlesen Lesen Sie die Abschnitte mit den Arbeitsanweisungen zuerst komplett durch, bevor Sie mit den Arbeiten beginnen. -
Seite 33: Transmitter Abgleichen
Tuch. 2. Lassen Sie die Oberflächen nach der Reinigung gut trocknen. 10.2 Transmitter abgleichen Pfeiffer Vacuum hat den Transmitter im Werk auf Standardwerte abgeglichen. Transmitter auf andere Druckwerte einstellen Der Transmitter ist auf andere Druckwerte einstellbar. Dazu benötigen Sie den exakten Druckwert (Referenzmessung). -
Seite 34: Sensorbaugruppe Austauschen
Wartung ATM-Abgleich durchführen 1. Nehmen Sie den Transmitter in Betrieb. 2. Betreiben Sie den Transmitter mindestens 10 Minuten bei Atmosphärendruck. 3. Stellen Sie Druckjustierpunkt über Parameter [P:741] auf "001" für hohen Druck ein. 4. Stellen Sie Druckwert über Parameter [P:740] auf den exakten Atmosphärendruck ein. –... - Seite 35 Wartung 3. Entfernen Sie den Sensor vorsichtig aus dem Gehäuse. 4. Montieren Sie den neuen Sensor vorsichtig in das Gehäuse. 5. Achten Sie auf die Kontaktstifte der Steckerverbindung. 6. Befestigen Sie die Torxschrauben und Dichtscheiben. – Die Dichtscheiben gewährleisten die Schutzklasse des Transmitters. 7.
-
Seite 36: Störungen
Störungen 11 Störungen Gewährleistung Fehlfunktionen des Gerätes, die auf Verschmutzung oder Verschleiß zurückzuführen sind, sowie Verschleißteile, fallen nicht unter die Gewährleistung. Störung Mögliche Ursache Behebung Kommunikationsfehler: Transmitter Keine Versorgungs- Schließen Sie ein Datenkabel spannung oder Netzteil an. Falsche RS-485-Adres- Stellen Sie den RS-485-Adress- se eingestellt wahlschalter korrekt ein. -
Seite 37: Versand
Sicherheit und die Gesundheit des Servicepersonals. ► Halten Sie die Hinweise für den sicheren Versand ein. Kostenpflichtige Dekontamination Pfeiffer Vacuum dekontaminiert nicht eindeutig als "frei von Schadstoffen" deklarierte Pro- dukte kostenpflichtig. Hinweise für den sicheren Versand ► Senden Sie mikrobiologisch, explosiv oder radioaktiv kontaminierte Produkte nicht ein. -
Seite 38: Recycling Und Entsorgung
Schutz von Umwelt und Personen betreffenden Vorschriften er- folgen, um die Verschwendung von Naturressourcen zu reduzieren und Verschmutzungen zu verhindern. 13.1 Allgemeine Entsorgungshinweise Pfeiffer Vacuum Produkte enthalten Werkstoffe, die Sie recyclen müssen. ► Entsorgen Sie unsere Produkte nach Beschaffenheit als – Eisen – Aluminium –... -
Seite 39: Servicelösungen Von Pfeiffer Vacuum
Wir sind stets darauf bedacht, unsere Kernkompetenz, den Service an Vakuumkomponenten, zu per- fektionieren. Nach dem Kauf eines Produktes von Pfeiffer Vacuum ist unser Service noch lange nicht zu Ende. Oft fängt Service dann erst richtig an. Natürlich in bewährter Pfeiffer Vacuum Qualität. - Seite 40 6. Bringen Sie die Erklärung zur Kontaminierung außen an der Verpa- ckung an. ERKLÄRUNG KONTAMINIERUNG 7. Senden Sie nun Ihr Produkt an Ihr lokales Service Center. 8. Sie erhalten eine Rückmeldung/ein Angebot von Pfeiffer Vacuum. Für alle Serviceaufträge gelten unsere Verkaufs- und Lieferbedingungen sowie die Reparatur- und War- tungsbedingungen für Vakuumgeräte und -komponenten.
-
Seite 41: Ersatzteile
Sensor 2 Dichtscheiben Artikelnummer Bezeichnung Filament Ersatz-Sensorbaugruppe PT R37 13x RPT 200 (DN 16 ISO-KF) Wolfram PT 120 213 -T PT R37 13x A PT 120 233 -T PT R37 31x RPT 200 (DN 16 CF-F) PT 120 214 -T... -
Seite 42: Zubehör
Kabel und Verbindungselemente zum Aufbau eines RS-485 Feldbusses Versorgungs- und Schnittstellenkabel Kabel in verschiedenen Längen zum Anschluss an ein Pfeiffer Vacuum Netzgerät oder einen PC Dichtungen mit Zentrierring und Filter Filter in verschiedenen Porengrößen zum Schutz des Messsystems vor Verschmutzung bei potentiell verschmutzenden Anwendungen 16.2 Zubehör bestellen... -
Seite 43: Technische Daten Und Abmessungen
0,76 atm cm Tab. 16: Umrechnungstabelle: Einheiten für Gasdurchsatz 17.2 Technische Daten Parameter Wert Messbereich (Luft, O , CO, N RPT 200 1 × 10 – 1200 hPa RPT 201 5 × 10 – 1200 hPa Maximaldruck (absolut) 4000 hPa Messprinzip Wärmeleitung nach Pirani und piezo-resistiv... -
Seite 44: Tab. 18: Elektrische Daten
Anschluss (elektrisch) Binder M12-Buchse, 5-polig, A-kodiert Kabellänge ≤100 m Tab. 18: Elektrische Daten Parameter Wert Protokoll ASCII, adressierbar (RS-485), Pfeiffer Vacuum-Protokoll Datenformat Datenverkehr bidirektional, Datenwortlänge 8 bits, 1 Stoppbit, kein Paritätsbit Baudrate 9600 Anschluss Binder M12-Buchse, 5-polig, A-kodiert Tab. 19: RS-485-Schnittstelle... -
Seite 45: Abmessungen
Technische Daten und Abmessungen Parameter Wert Filament RPT 200 Wolfram RPT 201 Platin/Rhodium Tab. 23: Medienberührende Werkstoffe 17.3 Abmessungen Ø 30 DN 16 ISO-KF Abb. 12: RPT 20x mit DN 16 ISO-KF Abmessungen in mm Ø 34 DN 16 CF-F Abb. 13:... -
Seite 46: Konformitätserklärung
Konformitätserklärung Erklärung für Produkt(e) vom Typ: Digitaler Piezo/Pirani-Transmitter RPT 200 RPT 201 Hiermit erklären wir, dass das aufgeführte Produkt allen einschlägigen Bestimmungen folg- ender europäischer Richtlinien entspricht. Elektromagnetische Verträglichkeit 2014/30/EU Beschränkung der Verwendung bestimmter gefährlicher Stoffe 2011/65/EU Beschränkung der Verwendung bestimmter gefährlicher Stoffe, delegierte Richtlinie... - Seite 47 47/48...
