6
Betrieb
6.1
Vor dem Einschalten
Betriebsanzeige über
LED
6.2
Ausheizen
Nach Anlegen der Versorgungsspannung ist der angeschlossene Transmitter betriebs-
bereit. Vor dem Messen ist eine Stabilisierungszeit von 5-10 Min. zu beachten. Der
Transmitter sollte während der Messung immer unabhängig vom anliegenden Druck ein-
geschaltet bleiben.
Der gemessene Druck ist gasartabhängig. Zur Anpassung an verschiedene Gase kann
im Transmitter ein entsprechender Gasart-Korrekturfaktor für Pirani- oder Kaltkathode-
Komponente für den Druckbereich unterhalb 0,1 hPa eingestellt werden. Der Gasart-
Korrekturfaktor ist ab Werk für Luft und N
Zustand innerhalb 1s
aus
grün leuchtend
grün blinkend, (1 Hz)
gelb leuchtend
rot leuchtend
grün/gelb/rot/ aus, (1 s)
rot/grün blinkend, (1 Hz)
Überhöhte Ausheiztemperatur!
Gefahr der Beschädigung von Elektronik und ggf. Magneteinheit!
Bei Ausheiztemperaturen > 60°C, vor dem Ausheizen Elektronik und ggf. Magnetein-
heit immer vom Sensorkopf 5 abnehmen und ausschließlich Flansch ausheizen.
Deckel 5a nicht thermisch isolieren. Er muss während des Ausheizens durch Kon-
vektion der Raumluft gekühlt werden.
Auf die Zuordnung der Komponenten zueinander achten, nicht vertauschen.
5

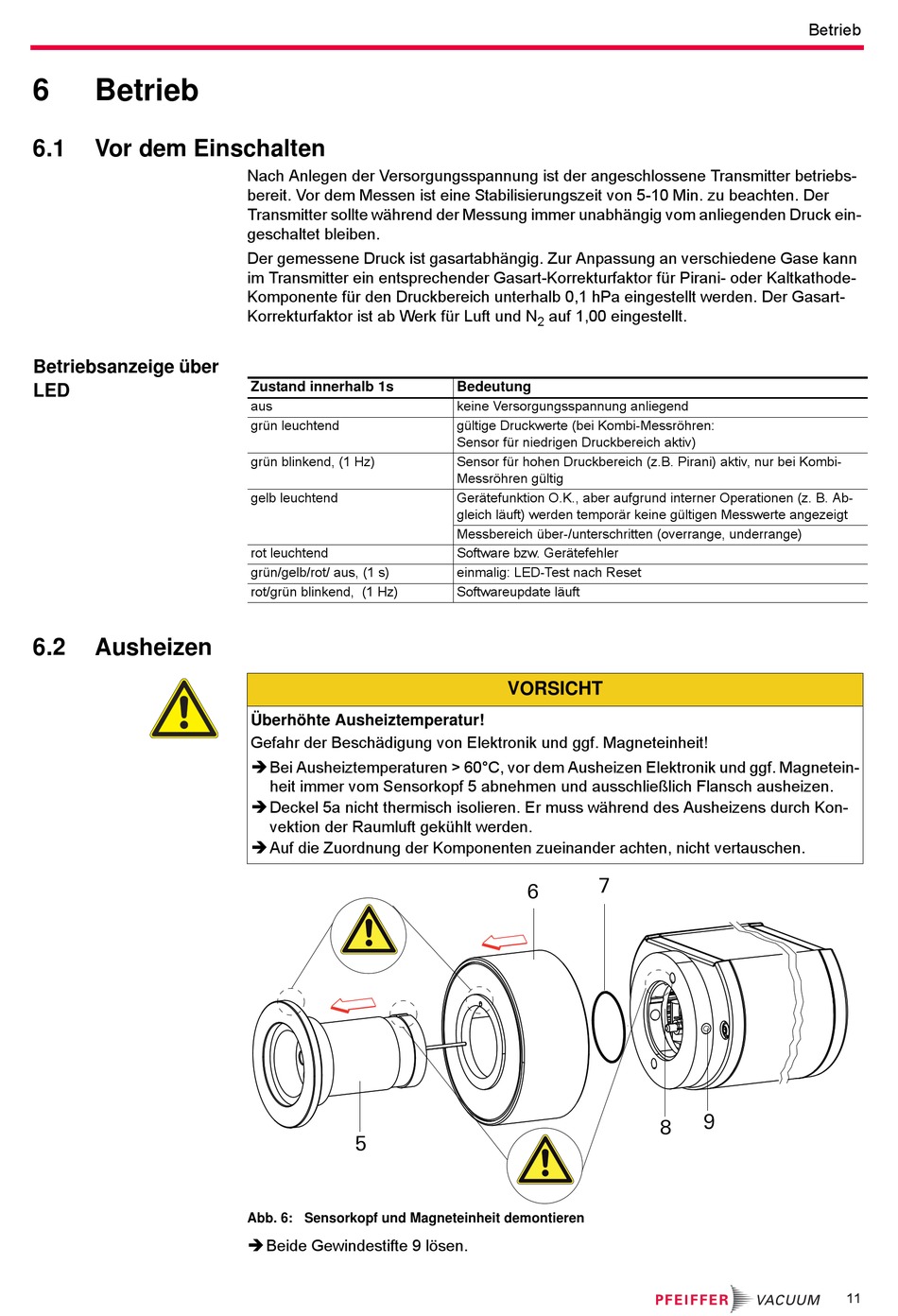

Abb. 6: Sensorkopf und Magneteinheit demontieren
Beide Gewindestifte 9 lösen.
auf 1,00 eingestellt.
2
Bedeutung
keine Versorgungsspannung anliegend
gültige Druckwerte (bei Kombi-Messröhren:
Sensor für niedrigen Druckbereich aktiv)
Sensor für hohen Druckbereich (z.B. Pirani) aktiv, nur bei Kombi-
Messröhren gültig
Gerätefunktion O.K., aber aufgrund interner Operationen (z. B. Ab-
gleich läuft) werden temporär keine gültigen Messwerte angezeigt
Messbereich über-/unterschritten (overrange, underrange)
Software bzw. Gerätefehler
einmalig: LED-Test nach Reset
Softwareupdate läuft
VORSICHT
7
6
Betrieb
9
8
11
