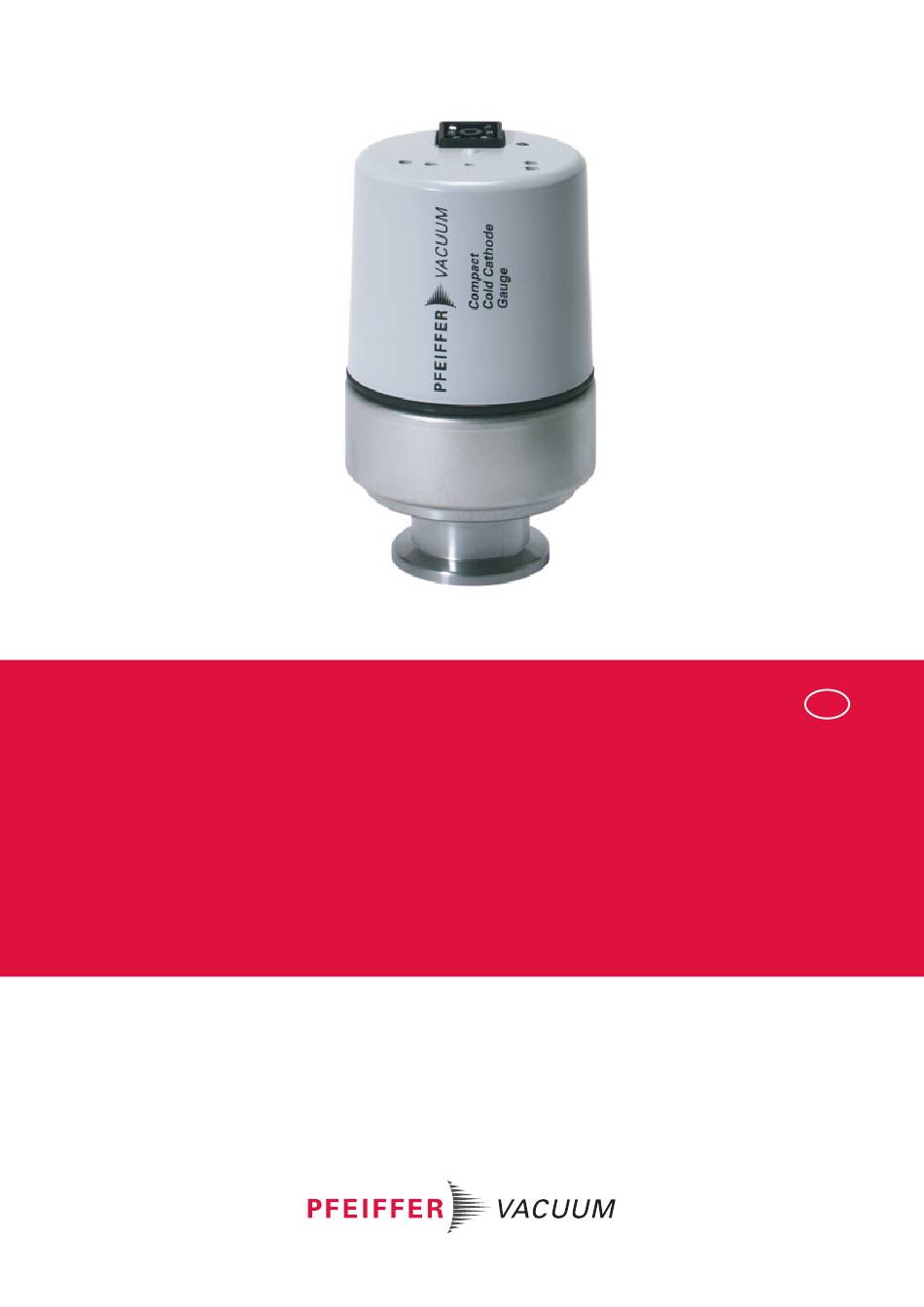

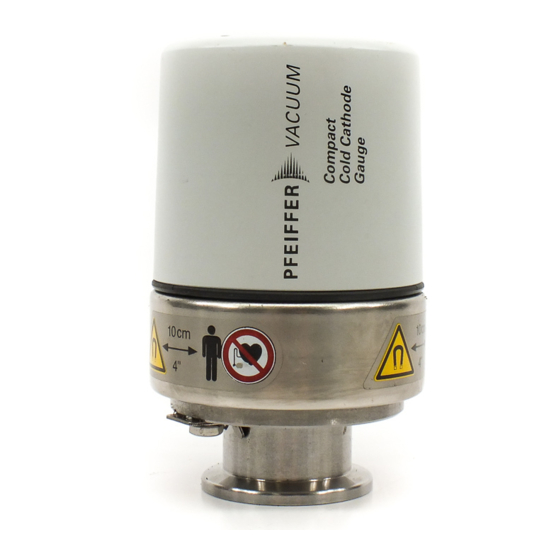

- Seite 1 BETRIEBSANLEITUNG Original IKR 251 Kaltkathoden-Transmitter...
-
Seite 2: Haftungsausschluss
Verwendung widersprechen oder explizit als vorhersehbarer Fehlgebrauch definiert sind. Urheberrechtshinweis (Copyright) Dieses Dokument ist das geistige Eigentum von Pfeiffer Vacuum, und alle Inhalte dieses Dokuments sind urheberrechtlich geschützt (Copyright). Sie dürfen ohne vorherige schriftliche Genehmigung von Pfeiffer Vacuum weder ganz noch auszugsweise kopiert, verändert, vervielfältigt oder veröffentlicht werden. -
Seite 3: Inhaltsverzeichnis
Elektrischen Anschluss herstellen Betrieb Messsignal und Druck umrechnen Effektiven Druck mit Korrekturfaktoren ermitteln Zündverzögerung beachten Verschmutzung Ausbau Wartung Transmitter warten Transmitter zerlegen Komponenten reinigen Transmitter montieren Störungen Versand Recycling und Entsorgung 11.1 Allgemeine Entsorgungshinweise 11.2 Transmitter entsorgen Servicelösungen von Pfeiffer Vacuum 3/48... - Seite 4 Inhaltsverzeichnis Ersatzteile Zubehör 14.1 Zubehörinformationen 14.2 Zubehör bestellen Technische Daten und Abmessungen 15.1 Allgemeines 15.2 Technische Daten 15.3 Abmessungen ETL-Zertifizierung EG Konformitätserklärung UK Konformitätserklärung 4/48...
- Seite 5 Tabellenverzeichnis Tabellenverzeichnis Tab. 1: Mitgeltende Dokumente Tab. 2: Varianten Tab. 3: Verwendete Abkürzungen Tab. 4: Zulässige Umgebungsbedingungen Tab. 5: Betriebszustand Tab. 6: Konstanten zur Umrechnung von Messsignal und Druck Tab. 7: Umrechnungstabelle Tab. 8: Korrekturfaktoren für den Druckbereich < 10 hPa Tab.
- Seite 6 Abbildungsverzeichnis Abbildungsverzeichnis Abb. 1: Leuchtdiode Abb. 2: Vakuumanschluss herstellen Abb. 3: Magneteinheit entfernen/montieren Abb. 4: Anschlussplan Abb. 5: Messkabel und Hirschmann-Kabeldose Abb. 6: Beziehung zwischen Messsignal und Druck Abb. 7: Angezeigter Druck Abb. 8: Transmitter demontieren Abb. 9: Einzelteile Abb. 10: Montagewerkzeug für die Zündhilfe Abb.
-
Seite 7: Zu Dieser Anleitung
Tab. 2: Varianten Die Artikelnummer finden Sie auf dem Typenschild des Produkts. Pfeiffer Vacuum behält sich technische Änderungen ohne vorherige Anzeige vor. Informationen, die nur auf eines der Produkte zutreffen, sind entsprechend gekennzeichnet. Die Abbildungen in diesem Dokument sind nicht maßstabsgetreu. -
Seite 8: Konventionen
Zu dieser Anleitung Die in diesem Dokument beschriebenen Arbeiten dürfen nur Personen durchführen, die eine geeignete technische Ausbildung besitzen (Fachpersonal) oder eine entsprechende Schulung durch Pfeiffer Vacu- um erhalten haben. 1.3 Konventionen 1.3.1 Anweisungen im Text Handlungsanweisungen im Dokument folgen einem generellen und in sich abgeschlossenen Aufbau. Die notwendige Tätigkeit ist durch einen einzelnen oder mehrere Handlungsschritte gekennzeichnet. -
Seite 9: Abkürzungen
Zu dieser Anleitung 1.3.4 Abkürzungen Abkürzung Erklärung Konstante zur Umrechnung von Messsignal und Druck Korrekturfaktor zur Druckberechnung für andere Gase als Luft Konstante zur Umrechnung von Messsignal und Druck Fluorkautschuk Normalnull Druck Schlüsselweite Messsignal [V] (Ausgangsspannung) Tab. 3: Verwendete Abkürzungen 1.4 Markennachweis ●... -
Seite 10: Sicherheit
Dokument. 2.2 Sicherheitshinweise Sicherheitshinweise nach Lebensphasen des Produkts Alle Sicherheitshinweise in diesem Dokument beruhen auf Ergebnissen einer Risikobeur- teilung. Pfeiffer Vacuum hat alle zutreffenden Lebensphasen des Produkts berücksichtigt. Risiken bei der Installation GEFAHR Lebensgefahr durch berührungsgefährliche Spannung Spannungen über 30 V (AC) oder 60 V (DC) gelten nach EN 61010 als berührungsgefährlich. Wenn Sie mit berührungsgefährlicher Spannung in Kontakt kommen, führt dies zu Verletzungen durch... - Seite 11 Das Produkt hat ein Magnetfeld, das elektronische Geräte (z. B. Herzschrittmacher) in ihrer Funktion stört oder beeinträchtigt. ► Halten Sie die angegebenen Abstände des Herstellers des Herzschrittmachers ein. – Pfeiffer Vacuum empfiehlt einen Sicherheitsabstand von mindestens 130 mm zwischen Herzschrittmacher und Produkt. ► Vermeiden Sie den Einfluss starker Magnetfelder mit Hilfe von Magnetfeldabschirmungen.
-
Seite 12: Sicherheitsmaßnahmen
► Betreiben Sie das Gerät entfernt von Flüssigkeiten und Feuchtigkeitsquellen. ► Schalten Sie das Gerät nicht ein, wenn Flüssigkeit eingedrungen ist, sondern kontaktieren Sie den Pfeiffer Vacuum Service. ► Trennen Sie das Gerät vor dem Reinigen immer von der Stromversorgung. -
Seite 13: Einsatzgrenzen Des Produkts
Der Transmitter dient zur Vakuummessung von Gasen im Bereich von 2 × 10 bis 1 × 10 hPa. Produkt bestimmungsgemäß verwenden ► Betreiben Sie den Transmitter mit einem Pfeiffer Vacuum Totaldruck-Mess- und Steuergerät oder mit einem kundeneigenen Auswertegerät. ► Installieren, betreiben und warten Sie den Transmitter ausschließlich gemäß dieser Betriebsanlei- tung. -
Seite 14: Vorhersehbarer Fehlgebrauch
Sicherheit 2.6 Vorhersehbarer Fehlgebrauch Bei Fehlgebrauch des Produkts erlischt jeglicher Haftungs- und Gewährleistungsanspruch. Als Fehlge- brauch gilt jede, auch unabsichtliche Verwendung, die dem Zweck des Produkts zuwider läuft, insbe- sondere: ● Einsetzen außerhalb der mechanischen und elektrischen Einsatzgrenzen ● Einsetzen mit korrosiven oder explosiven Medien, falls dies nicht ausdrücklich erlaubt ist ●... -
Seite 15: Produktbeschreibung
Versorgungsspannung vorhanden keine Versorgungsspannung vorhanden Tab. 5: Betriebszustand 3.3 Produkt identifizieren ► Halten Sie zur sicheren Produktidentifikation bei der Kommunikation mit Pfeiffer Vacuum immer alle Angaben des Typenschilds bereit. 3.4 Lieferumfang Zum Lieferumfang gehören die folgenden Teile: ● Transmitter ● Kurzanleitung... - Seite 16 Produktbeschreibung Produkt auspacken und Lieferumfang auf Vollständigkeit prüfen 1. Packen Sie das Produkt aus. 2. Entfernen Sie Transportverschlüsse, Transportsicherungen, etc. 3. Bewahren Sie Transportverschlüsse, Transportsicherungen, etc. auf. 4. Prüfen Sie den Lieferumfang auf Vollständigkeit. 5. Stellen Sie sicher, dass keine Teile beschädigt sind. 16/48...
-
Seite 17: Transport Und Lagerung
Transport und Lagerung 4 Transport und Lagerung 4.1 Produkt transportieren HINWEIS Beschädigung durch unsachgemäßen Transport Der Transport in einer ungeeigneten Verpackung oder fehlende Transportsicherung führen zu Be- schädigung des Produkts. ► Halten Sie die Hinweise für den sicheren Transport ein. Verpackung Wir empfehlen die Transportverpackung und die original Schutzdeckel aufzubewahren. Produkt sicher transportieren ►... -
Seite 18: Installation
Installation 5 Installation 5.1 Vakuumanschluss herstellen GEFAHR Lebensgefahr durch Stromschlag Ein nicht fachgerecht geerdetes Produkt ist im Störungsfall lebensgefährlich. ► Verbinden Sie das Produkt galvanisch mit dem geerdeten Vakuumrezipienten. ► Stellen Sie sicher, dass die Verbindung den Anforderungen einer Schutzverbindung nach EN 61010 entspricht. (CF- und VCR-Anschlüsse entsprechen dieser Forderung.) ►... -
Seite 19: Magneteinheit Entfernen/Montieren
– Dies erleichtert die Montage der CF-Flanschverbindung. Vorgehen 1. Entfernen Sie die Schutzkappe und bewahren Sie diese auf. 2. Montieren Sie den Transmitter mit Vakuumbauteilen aus dem Pfeiffer Vacuum Komponentenshop am Vakuumsystem. 5.2 Magneteinheit entfernen/montieren HINWEIS Beeinträchtigung durch Verunreinigungen und Beschädigungen Das Berühren von Geräten oder Komponenten mit bloßen Händen erhöht die Desorptionsrate und... -
Seite 20: Elektrischen Anschluss Herstellen
► Schließen Sie das Produkt nur an Geräte an, die folgenden Kriterien entsprechen: ● Anforderungen der geerdeten Schutzkleinspannung (PELV) ● Stromquelle mit begrenzter Leistung (LPS) der Klasse 2 ► Sichern Sie die Leitung zum Produkt ab. – Pfeiffer Vacuum Mess- und Steuergeräte erfüllen diese Forderung. 20/48... -
Seite 21: Abb. 4: Anschlussplan
1. Schließen Sie das Messkabel am Transmitter an. 2. Ziehen Sie die Arretierschraube der Hirschmann-Kabeldose fest. – Anziehdrehmoment: ≤ 0,2 Nm 3. Schließen Sie den Transmitter an ein Pfeiffer Vacuum Totaldruck-Mess- und Steuergerät oder ein kundeneigenes Auswertegerät an. 10Ω –... - Seite 22 Installation Messkabel herstellen Weitere Informationen zu Messkabeltyp und Leiterquerschnitten finden Sie in den technischen Daten. 1. Beachten Sie für beste Signalqualität die nachfolgenden Schritte, weil Erdschleifen, Potentialun- terschiede oder EMV das Messsignal beeinflussen. 2. Verwenden Sie ein Kabel mit Geflechtsschirm. 3.
-
Seite 23: Betrieb
Nach dem Anlegen der Versorgungsspannung steht am elektrischen Anschluss zwischen Pins 2 und 3 das Messsignal zur Verfügung. IKR-Transmitter durch einen Pirani-Transmitter steuern Bei Pfeiffer Vacuum Totaldruck-Mess- und Steuergeräten mit mindestens 2 Transmitteran- schlüssen können Sie den IKR-Transmitter beispielsweise durch einen Pirani-Transmitter steuern. -
Seite 24: Tab. 7: Umrechnungstabelle
Betrieb Messsignal (U) Druck (p) [hPa] [Torr] [Pa] < 0,5 Sensorfehler (sensor error) 0,5 – 1,8 Messbereichsunterschreitung (underrange) 2,0 × 10 1,5 × 10 2,0 × 10 1,0 × 10 7,5 × 10 1,0 × 10 1,0 × 10 7,5 × 10 1,0 ×... -
Seite 25: Tab. 8: Korrekturfaktoren Für Den Druckbereich
Betrieb p [hPa] Xe Kr Ne He –3 –4 –5 –6 –7 –7 –6 –5 –4 –3 –2 [hPa] Abb. 7: Angezeigter Druck Im Druckbereich < 10 hPa ist die Anzeige linear. Gas- und Dampfgemische Prozessgase sind häufig Gas- und Dampfgemische. Eine genaue Erfassung von Gas- und Dampfgemischen ist nur mit Partialdruck-Messgeräten möglich, z. -
Seite 26: Zündverzögerung Beachten
Betrieb Druck für andere Gase als Luft berechnen ► Berechnen Sie den effektiven Druck nach folgender Formel: = C × p ● P = effektiver Druck ● C = Korrekturfaktor ● p = angezeigter Druck (Transmitter abgeglichen für Luft) 6.3 Zündverzögerung beachten Kaltkathoden-Messsysteme haben beim Einschalten eine Zündverzögerung. -
Seite 27: Ausbau
Ausbau 7 Ausbau GEFAHR Lebensgefahr durch Stromschlag Ein nicht fachgerecht geerdetes Produkt ist im Störungsfall lebensgefährlich. ► Verbinden Sie das Produkt galvanisch mit dem geerdeten Vakuumrezipienten. ► Stellen Sie sicher, dass die Verbindung den Anforderungen einer Schutzverbindung nach EN 61010 entspricht. (CF- und VCR-Anschlüsse entsprechen dieser Forderung.) ►... -
Seite 28: Abb. 8: Transmitter Demontieren
Ausbau Abb. 8: Transmitter demontieren 1 Messkabel Schutzkappe 2 Spannelement Transmitter demontieren 1. Lösen Sie die Arretierschraube der Hirschmann-Kabeldose am Transmitter. 2. Lösen Sie das Messkabel vom Transmitter. 3. Empfehlung: Entfernen Sie vorübergehend die Magneteinheit des Transmitters, falls die Demon- tage nur ohne Magneteinheit möglich ist. -
Seite 29: Wartung
Kontaktieren Sie das Pfeiffer Vacuum Service Center bei prozessbedingt kürzeren War- tungsintervallen. 8.1 Transmitter warten Pfeiffer Vacuum hat den Transmitter im Werk auf Standardwerte abgeglichen. Der Transmitter ist war- tungsfrei. Defekten Transmitter ersetzen ► Ersetzen Sie den Transmitter als Ganzes, wenn dieser defekt ist. -
Seite 30: Transmitter Zerlegen
Wartung 8.2 Transmitter zerlegen HINWEIS Beeinträchtigung durch Verunreinigungen und Beschädigungen Das Berühren von Geräten oder Komponenten mit bloßen Händen erhöht die Desorptionsrate und führt zu Fehlmessungen. Schmutz (z. B. Staub, Fingerabdrücke o. ä.) und Beschädigungen beein- trächtigen die Funktion. ► Tragen Sie bei Arbeiten an Hoch- oder Ultrahochvakuumanlagen immer saubere, fussel- und pu- derfreie Laborhandschuhe. -
Seite 31: Komponenten Reinigen
► Betreiben Sie das Gerät entfernt von Flüssigkeiten und Feuchtigkeitsquellen. ► Sehen Sie spezielle Maßnahmen vor, falls Tropfwasser zu befürchten ist. ► Schalten Sie das Gerät nicht ein wenn Flüssigkeit eingedrungen ist, sondern kontaktieren Sie das Pfeiffer Vacuum Service Center. HINWEIS Beschädigung durch ungeeignete Reinigungsmittel Ungeeignete Reinigungsmittel beschädigen das Produkt. -
Seite 32: Transmitter Montieren
Wartung Benötigtes Verbrauchsmaterial ● Poliertuch (Korn 400, oder Scotch-Brite) ● Industriealkohol ● Tuch (sauber, weich, fusselfrei) Produkt äußerlich reinigen 1. Verwenden Sie zur äußerlichen Reinigung ausschließlich ein mit Industriealkohol angefeuchtetes Tuch. 2. Lassen Sie die Oberflächen nach der Reinigung gut trocknen. Messkammer und Poleinsatz reinigen 1. -
Seite 33: Abb. 10: Montagewerkzeug Für Die Zündhilfe
Wartung Benötigte Werkzeuge ● Innensechskantschlüssel, SW 1,5 ● Innensechskantschlüssel, SW 3,0 ● Gabelschlüssel, SW 7 ● Zange für Sicherungsring ● Montagewerkzeug für die Zündhilfe ● Pinzette Benötigte Ersatzteile ● Reparatursatz BN 846 252 -T Benötigtes Verbrauchsmaterial ● trockener Stickstoff zum Ausblasen Abb. -
Seite 34: Störungen
Störungen 9 Störungen Gewährleistung Fehlfunktionen des Geräts, die auf Verschmutzung oder Verschleiß zurückzuführen sind, sowie Verschleißteile (z. B. Zündhilfe), fallen nicht unter die Gewährleistung. Störung Mögliche Ursache Behebung Messsignal dauernd < 0,5 V und Versorgung fehlt Schalten Sie die Versorgung grüne LED leuchtet nicht ein. -
Seite 35: Versand
Sicherheit und die Gesundheit des Servicepersonals. ► Halten Sie die Hinweise für den sicheren Versand ein. Kostenpflichtige Dekontamination Pfeiffer Vacuum dekontaminiert nicht eindeutig als "frei von Schadstoffen" deklarierte Pro- dukte kostenpflichtig. Produkt sicher versenden ► Senden Sie mikrobiologisch, explosiv oder radioaktiv kontaminierte Produkte nicht ein. -
Seite 36: Recycling Und Entsorgung
Schutz von Mensch, Umwelt und Natur einhalten. ● Helfen Sie Verschwendung von Naturressourcen zu reduzieren. ● Verhindern Sie Verschmutzungen. 11.1 Allgemeine Entsorgungshinweise Pfeiffer Vacuum Produkte enthalten Werkstoffe, die Sie recyclen müssen. ► Entsorgen Sie unsere Produkte nach Beschaffenheit als – Eisen – Aluminium –... -
Seite 37: Servicelösungen Von Pfeiffer Vacuum
Wir sind stets darauf bedacht, unsere Kernkompetenz, den Service an Vakuumkomponenten, zu per- fektionieren. Nach dem Kauf eines Produkts von Pfeiffer Vacuum ist unser Service noch lange nicht zu Ende. Oft fängt Service dann erst richtig an. Natürlich in bewährter Pfeiffer Vacuum Qualität. - Seite 38 6. Bringen Sie die Erklärung zur Kontaminierung außen an der Verpa- ckung an. ERKLÄRUNG KONTAMINIERUNG 7. Senden Sie nun Ihr Produkt an Ihr lokales Service Center. 8. Sie erhalten eine Rückmeldung/ein Angebot von Pfeiffer Vacuum. Für alle Serviceaufträge gelten unsere Verkaufs- und Lieferbedingungen sowie die Reparatur- und War- tungsbedingungen für Vakuumgeräte und -komponenten.
-
Seite 39: Ersatzteile
Austauschtransmitter (DN 40 ISO-KF) PT R25 502 -A Austauschtransmitter (DN 40 CF-F) Senden Sie den defekten Transmitter an Pfeiffer Vacuum zurück. Senden Sie den defekten Transmitter an Pfeiffer Vacuum zurück. Senden Sie den defekten Transmitter an Pfeiffer Vacuum zurück. 39/48... -
Seite 40: Zubehör
Beachten Sie das Zubehörportfolio für ActiveLine auf unserer Homepage. 14.1 Zubehörinformationen Messkabel Messkabel in verschiedenen Längen zum Anschluss an ein Pfeiffer Vacuum Totaldruck-Mess- und Steuergerät Leitungsdose Kabeldose zur Herstellung anwendungsspezifischer Anschlusskabel Magnetabschirmung Zur Abschirmung des Permanentmagneten des Transmitters, z. B. zum Schutz von Personen vor mag- netischer Strahlung 14.2 Zubehör bestellen... -
Seite 41: Technische Daten Und Abmessungen
Technische Daten und Abmessungen 15 Technische Daten und Abmessungen 15.1 Allgemeines mbar Torr | mm Hg mbar 1 · 10 0,75 1000 1000 1 · 10 0,01 0,01 1 · 10 1 · 10 7,5 · 10 0,75 1 · 10 0,01 1000 Torr | mm Hg 1,33... -
Seite 42: Tab. 13: Elektrische Daten
Parameter Wert Flansch bei DN 25: Edelstahl (1.4104) bei DN 40: Edelstahl (1.4306) Messkammer Edelstahl (1.4104) Sie müssen die minimale Spannung des Versorgungsgeräts proportional zur Leitungslänge erhöhen. Pfeiffer Vacuum Mess- und Steuergeräte erfüllen diese Forderung. ohne Elektronikeinheit und Magnetabschirmung 42/48... -
Seite 43: Abmessungen
Technische Daten und Abmessungen Parameter Wert Durchführungsisolation Keramik (Al ), Glas Interne Dichtungen FKM75 Anode Molybdän (Mo) Zündhilfe Edelstahl (1.4310) Tab. 17: Medienberührende Werkstoffe 15.3 Abmessungen 101.5 18.5 VACUUM VACUUM Compact Compact Full Range Full Range Gauge Gauge VACUUM VACUUM Abb. 12: Abmessungen Abmessungen in mm 43/48... -
Seite 44: Etl-Zertifizierung
ETL LISTED The product IKR 251 - conforms to the UL standard UL 61010-1. - is certified to the CAN/CSA standard CAN/CSA C22.2 No. 61010-1. 3103457... -
Seite 45: Eg Konformitätserklärung
Diese Konformitätserklärung wurde unter der alleinigen Verantwortung des Herstellers aus- gestellt. Erklärung für Produkt(e) vom Typ: Kaltkathoden-Transmitter IKR 251 Hiermit erklären wir, dass das aufgeführte Produkt allen einschlägigen Bestimmungen folg- ender europäischer Richtlinien entspricht. Elektromagnetische Verträglichkeit 2014/30/EU Beschränkung der Verwendung bestimmter gefährlicher Stoffe 2011/65/EU Beschränkung der Verwendung bestimmter gefährlicher Stoffe, delegierte Richtlinie... -
Seite 46: Uk Konformitätserklärung
EN 61010-1:2010 + A1:2019 + A1:2019/AC:2019 EN IEC 61326-1:2021 EN IEC 63000:2018 Autorisierter Repräsentant im Vereinigten Königreich und der bevollmächtigte Vertreter für die Zusammenstellung der technischen Unterlagen ist Pfeiffer Vacuum Ltd, 16 Plover Close, Interchange Park, MK169PS Newport Pagnell Unterschrift: Pfeiffer Vacuum GmbH Berliner Straße 43... - Seite 47 47/48...
