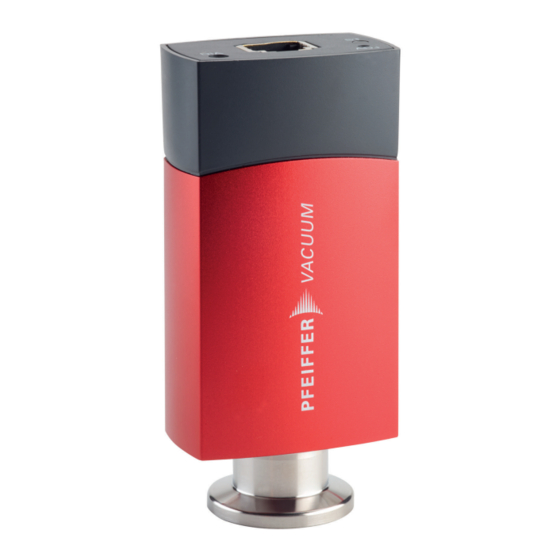

Pfeiffer Vacuum TTR 101 Betriebsanleitung

Pfeiffer Vacuum TTR 101 Betriebsanleitung

Pirani/kapazitiv-transmitter

Werbung

BETRIEBSANLEITUNG
DE
Original
TTR 101 ∣ TTR 101 S2
Pirani/Kapazitiv-Transmitter

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Pfeiffer Vacuum TTR 101

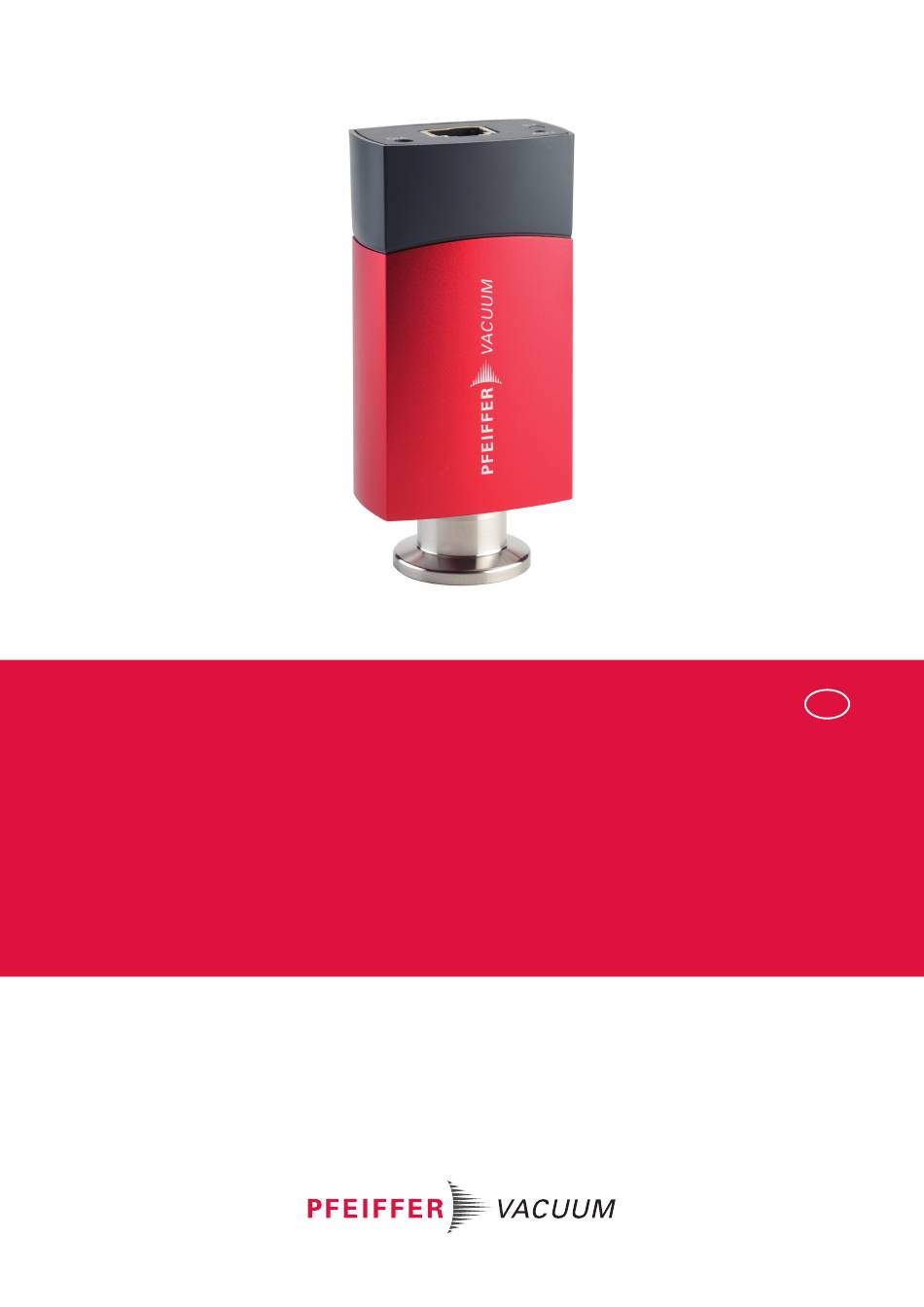

  • Seite 1 BETRIEBSANLEITUNG Original TTR 101 ∣ TTR 101 S2 Pirani/Kapazitiv-Transmitter...
  • Seite 2: Haftungsausschluss

    Verwendung widersprechen oder explizit als vorhersehbarer Fehlgebrauch definiert sind. Urheberrechtshinweis (Copyright) Dieses Dokument ist das geistige Eigentum von Pfeiffer Vacuum, und alle Inhalte dieses Dokuments sind urheberrechtlich geschützt (Copyright). Sie dürfen ohne vorherige schriftliche Genehmigung von Pfeiffer Vacuum weder ganz noch auszugsweise kopiert, verändert, vervielfältigt oder veröffentlicht werden.
  • Seite 3: Inhaltsverzeichnis

    Einsatzgrenzen des Produkts Bestimmungsgemäße Verwendung Vorhersehbarer Fehlgebrauch Verantwortung und Gewährleistung Anforderungen an den Betreiber Personenqualifikation 2.9.1 Personenqualifikation sicherstellen 2.9.2 Personenqualifikation bei Wartung und Reparatur 2.9.3 Mit Pfeiffer Vacuum weiterbilden 2.10 Anforderungen an den Bediener Produktbeschreibung Funktion Statusanzeige Schaltfunktionen Produkt identifizieren Lieferumfang...
  • Seite 4 Inhaltsverzeichnis Fehler am Messsystem feststellen Versand Recycling und Entsorgung 11.1 Allgemeine Entsorgungshinweise 11.2 Transmitter entsorgen Servicelösungen von Pfeiffer Vacuum Ersatzteile Zubehör 14.1 Zubehörinformationen 14.2 Zubehör bestellen Technische Daten und Abmessungen 15.1 Allgemeines 15.2 Technische Daten 15.3 Abmessungen ETL-Zertifizierung EU Konformitätserklärung UK Konformitätserklärung...
  • Seite 5: Zu Dieser Anleitung

    Tab. 2: Varianten Die Artikelnummer finden Sie auf dem Typenschild des Produkts. Pfeiffer Vacuum behält sich technische Änderungen ohne vorherige Anzeige vor. Informationen, die nur auf eines der Produkte zutreffen, sind entsprechend gekennzeichnet. Die Abbildungen in diesem Dokument sind nicht maßstabsgetreu.
  • Seite 6: Konventionen

    1.3.3 Aufkleber auf dem Produkt Dieser Abschnitt beschreibt alle vorhandenen Aufkleber auf dem Produkt, sowie deren Bedeutung. Typenschild Das Typenschild befindet sich an der D-35614 Asslar Mod. TTR 101 Rückseite des Geräts. PT T11 138 3x0 3103457 xxxxxxxxx Made in Liechtenstein 2023/09 Input 15...30 V DC 2.5 W...
  • Seite 7: Markennachweis

    PELV Schutzkleinspannung (protective extra low voltage) RJ-45 Genormte Steckverbindung für Telekommunikationsverkabelungen (registered jack) Schaltpunkt Status Schlüsselweite Messsignal [V] (Ausgangsspannung) Wolfram Marke der Swagelok Company Tab. 3: Verwendete Abkürzungen 1.4 Markennachweis ● CenterLine ® ist eine Marke der Pfeiffer Vacuum GmbH. 7/46...
  • Seite 8: Sicherheit

    Dokument. 2.2 Sicherheitshinweise Sicherheitshinweise nach Lebensphasen des Produkts Alle Sicherheitshinweise in diesem Dokument beruhen auf Ergebnissen einer Risikobeur- teilung. Pfeiffer Vacuum hat alle zutreffenden Lebensphasen des Produkts berücksichtigt. Risiken bei der Installation GEFAHR Lebensgefahr durch Stromschlag Ein nicht fachgerecht geerdetes Produkt ist im Störungsfall lebensgefährlich.
  • Seite 9 ● Anforderungen der geerdeten Schutzkleinspannung (PELV) ● Stromquelle mit begrenzter Leistung (LPS) der Klasse 2 ► Sichern Sie die Leitung zum Produkt ab. – Pfeiffer Vacuum Mess- und Steuergeräte erfüllen diese Forderung. WARNUNG Verletzungsgefahr durch Überdruck im Vakuumsystem Öffnen von Spannelementen bei Überdruck im Vakuumsystem > 1000 hPa führt zu Verletzungen durch herumfliegende Teile und Gesundheitsschäden durch ausströmendes Prozessmedium.
  • Seite 10: Sicherheitsmaßnahmen

    Sicherheit Risiken beim Versand WARNUNG Vergiftungsgefahr durch kontaminierte Produkte Zur Wartung oder Reparatur eingesandte Produkte, die nicht frei von Schadstoffen sind, gefährden die Sicherheit und die Gesundheit des Servicepersonals. ► Halten Sie die Hinweise für den sicheren Versand ein. Risiken bei der Entsorgung WARNUNG Gesundheitsgefahr durch Vergiftung an toxisch kontaminierten Bauteilen oder Geräten Toxische Prozessmedien führen zur Kontamination der Geräte oder Teilen davon.
  • Seite 11: Einsatzgrenzen Des Produkts

    Der Transmitter dient zur Vakuummessung von Gasen im Bereich von 5 × 10 bis 1500 hPa. Produkt bestimmungsgemäß verwenden ► Betreiben Sie den Transmitter mit einem Pfeiffer Vacuum Totaldruck-Mess- und Steuergerät oder mit einem kundeneigenen Auswertegerät. ► Installieren, betreiben und warten Sie den Transmitter ausschließlich gemäß dieser Betriebsanlei- tung.
  • Seite 12: Personenqualifikation

    6. Stellen Sie die Personenqualifikation sicher. 2.9 Personenqualifikation Die in diesem Dokument beschriebenen Arbeiten dürfen nur Personen ausführen, die die geeignete technische Ausbildung besitzen und über die nötigen Erfahrungen verfügen oder über Pfeiffer Vacuum an entsprechenden Schulungen teilgenommen haben. Personen schulen 1.
  • Seite 13: Mit Pfeiffer Vacuum Weiterbilden

    4. Halten Sie die Einsatzgrenzen ein. 5. Beachten Sie die technischen Daten. 6. Wenden Sie sich an das Pfeiffer Vacuum Service Center falls Ihre Fragen zu Betrieb oder War- tung des Produkts in dieser Betriebsanleitung nicht beantwortet werden. – Informationen finden Sie im Pfeiffer Vacuum Servicebereich.
  • Seite 14: Produktbeschreibung

    Produktbeschreibung 3 Produktbeschreibung 3.1 Funktion Der Transmitter hat einen Pirani- und einen kapazitiven Membran-Sensor. Beide Sensoren sind ständig aktiv. Bei tiefen Drücken verwendet das Gerät ausschließlich das Signal des Pirani-Sensors zur Druck- messung. Bei hohen Drücken verwendet das Gerät ausschließlich das Signal des kapazitiven Memb- ran-Sensors.
  • Seite 15: Produkt Identifizieren

    Schwellenwert Zeit Hysterese 1 Schaltpunkt Messwert 3.4 Produkt identifizieren ► Halten Sie zur sicheren Produktidentifikation bei der Kommunikation mit Pfeiffer Vacuum immer alle Angaben des Typenschilds bereit. 3.5 Lieferumfang Zum Lieferumfang gehören die folgenden Teile: ● Transmitter ● Taststift (Ø 1,1 mm) ●...
  • Seite 16: Transport Und Lagerung

    Transport und Lagerung 4 Transport und Lagerung 4.1 Produkt transportieren HINWEIS Beschädigung durch unsachgemäßen Transport Der Transport in einer ungeeigneten Verpackung oder fehlende Transportsicherung führen zu Be- schädigung des Produkts. ► Halten Sie die Hinweise für den sicheren Transport ein. Verpackung Wir empfehlen die Transportverpackung und die original Schutzdeckel aufzubewahren. Produkt sicher transportieren ►...
  • Seite 17: Installation

    Installation 5 Installation 5.1 Vakuumanschluss herstellen GEFAHR Lebensgefahr durch Stromschlag Ein nicht fachgerecht geerdetes Produkt ist im Störungsfall lebensgefährlich. ► Verbinden Sie das Produkt galvanisch mit dem geerdeten Vakuumrezipienten. ► Stellen Sie sicher, dass die Verbindung den Anforderungen einer Schutzverbindung nach EN 61010 entspricht. (CF- und VCR-Anschlüsse entsprechen dieser Forderung.) ►...
  • Seite 18: Elektrischen Anschluss Herstellen

    ► Schließen Sie das Produkt nur an Geräte an, die folgenden Kriterien entsprechen: ● Anforderungen der geerdeten Schutzkleinspannung (PELV) ● Stromquelle mit begrenzter Leistung (LPS) der Klasse 2 ► Sichern Sie die Leitung zum Produkt ab. – Pfeiffer Vacuum Mess- und Steuergeräte erfüllen diese Forderung. 18/46...
  • Seite 19 ● selbst hergestelltes Messkabel für ein kundeneigenes Auswertegerät ● RJ-45-Stecker Elektrischen Anschluss herstellen ► Schließen Sie das Messkabel am Transmitter an. ► Schließen Sie den Transmitter an ein Pfeiffer Vacuum Totaldruck-Mess- und Steuergerät oder ein kundeneigenes Auswertegerät an. Ident Switching functions 4.7Ω...
  • Seite 20 Installation Abb. 6: Messkabel FCC-68, 8-polig Messkabel herstellen Weitere Informationen zu Messkabeltyp und Leiterquerschnitten finden Sie in den technischen Daten. 1. Beachten Sie für beste Signalqualität die nachfolgenden Schritte, weil Erdschleifen, Potentialun- terschiede oder EMV das Messsignal beeinflussen. 2. Verwenden Sie ein Kabel mit Geflechtsschirm und metallischem Steckergehäuse. 3.
  • Seite 21: Betrieb

    Betrieb 6 Betrieb Nach dem Anlegen der Versorgungsspannung steht am elektrischen Anschluss zwischen Pins 3 und 5 das Messsignal zur Verfügung. Empfehlungen ► Beachten Sie eine Stabilisierungszeit von mindestens 10 Minuten. ► Beachten Sie die Beziehung zwischen Messsignal und Druck. ► Lassen Sie den Transmitter unabhängig vom anliegenden Druck immer eingeschaltet. 6.1 Messsignal und Druck umrechnen 1E+06 1E+05...
  • Seite 22: Effektiven Druck Mit Korrekturfaktoren Ermitteln

    Betrieb 6.2 Effektiven Druck mit Korrekturfaktoren ermitteln p [hPa] –1 –2 –3 –4 –4 –3 –2 –1 [hPa] Abb. 8: Gasartabhängigkeit A Pirani-Sensor Luft, Sauerstoff (O ), Kohlenstoffmonoxid (CO), Stickstoff (N B Mischbereich Helium (He) C Kapazitiver Membran-Sensor Argon (Ar) Druckbereich Messprinzip Gasartabhängigkeit 10 bis 1500 hPa...
  • Seite 23: Schwellenwert Einstellen

    Betrieb Gasart Korrekturfaktor (C) Wasserdampf Helium (He) Neon (Ne) Argon (Ar) Krypton (Kr) Xenon (Xe) Dichlordifluormethan (CCl , R12) Die angeführten Korrekturfaktoren sind Mittelwerte. Tab. 9: Korrekturfaktoren für den Pirani-Druckbereich < 1 hPa Korrekturfaktor in ein Totaldruck-Mess- und Steuergerät eingeben ►...
  • Seite 24 Betrieb Vorgehen 1. Drücken und halten Sie den Taster "SP1" bzw. "SP2" mit einem Taststift. – Der Transmitter wechselt in den Schaltfunktionsmodus gibt am Messsignalausgang für 5 s den aktuellen Schwellenwert aus. Nach 5 s ändert sich die Schwellenwerteinstellung in Rich- tung der oberen Einstellgrenze.
  • Seite 25: Ausbau

    Ausbau 7 Ausbau GEFAHR Lebensgefahr durch Stromschlag Ein nicht fachgerecht geerdetes Produkt ist im Störungsfall lebensgefährlich. ► Verbinden Sie das Produkt galvanisch mit dem geerdeten Vakuumrezipienten. ► Stellen Sie sicher, dass die Verbindung den Anforderungen einer Schutzverbindung nach EN 61010 entspricht. (CF- und VCR-Anschlüsse entsprechen dieser Forderung.) ►...
  • Seite 26 Ausbau Voraussetzungen ● Vakuumsystem auf Atmosphärendruck geflutet ● Versorgungsspannung ausgeschaltet Abb. 10: Transmitter demontieren Spannelement Dichtung mit Zentrierring und Filter 2a Dichtung mit Zentrierring Schutzkappe Transmitter demontieren 1. Lösen Sie das Messkabel vom Transmitter. 2. Demontieren Sie den Transmitter vom Vakuumsystem. 3.
  • Seite 27: Wartung

    Garantieanspruch Öffnen des Geräts während der Gewährleistungszeit oder Beschädigung bzw. Entfernen des Garantiesiegels führen zum Verlust der Gewährleistung. Kontaktieren Sie das Pfeiffer Vacuum Service Center bei prozessbedingt kürzeren War- tungsintervallen. Abschnitte zuerst komplett durchlesen Lesen Sie die Abschnitte mit den Arbeitsanweisungen zuerst komplett durch, bevor Sie mit den Arbeiten beginnen.
  • Seite 28: Komponenten Reinigen

    ► Betreiben Sie das Gerät entfernt von Flüssigkeiten und Feuchtigkeitsquellen. ► Schalten Sie das Gerät nicht ein, wenn Flüssigkeit eingedrungen ist, sondern kontaktieren Sie den Pfeiffer Vacuum Service. ► Trennen Sie das Gerät vor dem Reinigen immer von der Stromversorgung.
  • Seite 29: Transmitter Zerlegen

    ► Betreiben Sie das Gerät entfernt von Flüssigkeiten und Feuchtigkeitsquellen. ► Sehen Sie spezielle Maßnahmen vor, falls Tropfwasser zu befürchten ist. ► Schalten Sie das Gerät nicht ein wenn Flüssigkeit eingedrungen ist, sondern kontaktieren Sie das Pfeiffer Vacuum Service Center. HINWEIS Beschädigung durch ungeeignete Reinigungsmittel Ungeeignete Reinigungsmittel beschädigen das Produkt.
  • Seite 30: Transmitter Montieren

    Wartung Abb. 12: Transmitter zerlegen 1 Elektronikeinheit Innensechskantschraube (2×) 2 Messsystem Vorgehen 1. Demontieren Sie den Transmitter aus dem Vakuumsystem. 2. Schrauben Sie die Innensechskantschrauben aus der Elektronikeinheit heraus. 3. Nehmen Sie das Messsystem ohne Drehbewegung von der Elektronikeinheit ab. 8.4 Transmitter montieren HINWEIS Beeinträchtigung durch Verunreinigungen und Beschädigungen...
  • Seite 31: Störungen

    Gewährleistung Fehlfunktionen des Geräts, die auf Verschmutzung oder Verschleiß zurückzuführen sind, sowie Verschleißteile, fallen nicht unter die Gewährleistung. Störungsbehebung (Reset) Pfeiffer Vacuum empfiehlt, die Versorgungsspannung auszuschalten und nach 5 Sekunden wieder einzuschalten, wenn eine Störung aufgetreten ist. 9.1 Störungen beheben Störung Mögliche Ursache...
  • Seite 32 Störungen Ω Abb. 13: Kontaktstifte des Messsystems Sollwertbereich Ursachen für Werte außerhalb des Sollwertbereichs 40 ±1 Ω >> 40 Ω: Verschmutzung << 40 Ω: Verschmutzung ∞: Filament defekt Tab. 11: Messung Widerstandsmessung durchführen 1. Führen Sie an den Kontaktstiften des Messsystems mittels Ohmmeter eine Widerstandsmessung durch.
  • Seite 33: Versand

    Sicherheit und die Gesundheit des Servicepersonals. ► Halten Sie die Hinweise für den sicheren Versand ein. Kostenpflichtige Dekontamination Pfeiffer Vacuum dekontaminiert nicht eindeutig als "frei von Schadstoffen" deklarierte Pro- dukte kostenpflichtig. Produkt sicher versenden ► Senden Sie mikrobiologisch, explosiv oder radioaktiv kontaminierte Produkte nicht ein.
  • Seite 34: Recycling Und Entsorgung

    Schutz von Mensch, Umwelt und Natur einhalten. ● Helfen Sie Verschwendung von Naturressourcen zu reduzieren. ● Verhindern Sie Verschmutzungen. 11.1 Allgemeine Entsorgungshinweise Pfeiffer Vacuum Produkte enthalten Werkstoffe, die Sie recyclen müssen. ► Entsorgen Sie unsere Produkte nach Beschaffenheit als – Eisen – Aluminium –...
  • Seite 35: Servicelösungen Von Pfeiffer Vacuum

    Wir sind stets darauf bedacht, unsere Kernkompetenz, den Service an Vakuumkomponenten, zu per- fektionieren. Nach dem Kauf eines Produkts von Pfeiffer Vacuum ist unser Service noch lange nicht zu Ende. Oft fängt Service dann erst richtig an. Natürlich in bewährter Pfeiffer Vacuum Qualität.
  • Seite 36 6. Bringen Sie die Erklärung zur Kontaminierung außen an der Verpa- ckung an. ERKLÄRUNG KONTAMINIERUNG 7. Senden Sie nun Ihr Produkt an Ihr lokales Service Center. 8. Sie erhalten eine Rückmeldung/ein Angebot von Pfeiffer Vacuum. Für alle Serviceaufträge gelten unsere Verkaufs- und Lieferbedingungen sowie die Reparatur- und War- tungsbedingungen für Vakuumgeräte und -komponenten.
  • Seite 37: Ersatzteile

    Ersatzteile 13 Ersatzteile Ersatzteile bestellen ► Halten Sie die Artikelnummer und ggf. noch weitere Angaben auf dem Typenschild bereit. ► Setzen Sie nur originale Ersatzteile ein. Beschreibung Bestellnummer Ersatz-Messsystem DN 16 ISO-KF PT 120 041 -T 37/46...
  • Seite 38: Zubehör

    Zubehörportfolio für CenterLine auf unserer Homepage. 14.1 Zubehörinformationen Messkabel Messkabel in verschiedenen Längen zum Anschluss an ein Pfeiffer Vacuum Totaldruck-Mess- und Steuergerät Dichtungen mit Zentrierring und Filter Filter in verschiedenen Porengrößen zum Schutz des Messsystems vor Verschmutzung bei potentiell verschmutzenden Anwendungen 14.2 Zubehör bestellen...
  • Seite 39: Technische Daten Und Abmessungen

    Technische Daten und Abmessungen 15 Technische Daten und Abmessungen 15.1 Allgemeines mbar Torr | mm Hg mbar 1 · 10 0,75 1000 1000 1 · 10 0,01 0,01 1 · 10 1 · 10 7,5 · 10 0,75 1 · 10 0,01 1000 Torr | mm Hg 1,33...
  • Seite 40 Schutzart IP40 Tab. 18: Umgebungsbedingungen Parameter Wert Betrieb +10 – +50 °C ≤ 80 °C Vakuumanschluss Pfeiffer Vacuum Mess- und Steuergeräte erfüllen diese Forderung. Bei waagrechtem Einbau. Beim Ausheizen können die technischen Daten von Messbereich, Genauigkeit und Wiederholbarkeit abweichen. 40/46...
  • Seite 41: Abmessungen

    Technische Daten und Abmessungen Parameter Wert ≤ 160 °C Filament Lagerung -20 – +65 °C Tab. 19: Temperaturen Parameter Wert Vakuumanschluss Edelstahl 1.4435 Filament Wolfram (W) Vakuumdurchführung Glas Blende Edelstahl Membran Keramik Weitere Werkstoffe Ni, NiFe, Edelstahl 1.4301, SnAg Tab. 20: Medienberührende Werkstoffe 15.3 Abmessungen DN 16 ISO-KF...
  • Seite 42: Etl-Zertifizierung

    ETL LISTED The products TTR 101 and TTR 101 S2 - conform to the UL standard UL 61010-1, issued 2004/07/12, Ed. 2, Rev. 2008/10/28. - are certified to the CAN/CSA standard CAN/CSA C22.2 No. 61010-1, issued 2004/07/12, Ed. 2, Rev. 2009.
  • Seite 43: Eu Konformitätserklärung

    Diese Konformitätserklärung wurde unter der alleinigen Verantwortung des Herstellers aus- gestellt. Erklärung für Produkt(e) vom Typ: Pirani/Kapazitiv-Transmitter TTR 101 TTR 101 S2 Hiermit erklären wir, dass das aufgeführte Produkt allen einschlägigen Bestimmungen folg- ender europäischer Richtlinien entspricht. Elektromagnetische Verträglichkeit 2014/30/EU Beschränkung der Verwendung bestimmter gefährlicher Stoffe 2011/65/EU Beschränkung der Verwendung bestimmter gefährlicher Stoffe, delegierte Richtlinie...
  • Seite 44: Uk Konformitätserklärung

    EN 61010-1:2010 + A1:2019 + A1:2019/AC:2019 EN IEC 61326-1:2021 EN IEC 63000:2018 Autorisierter Repräsentant im Vereinigten Königreich und der bevollmächtigte Vertreter für die Zusammenstellung der technischen Unterlagen ist Pfeiffer Vacuum Ltd, 16 Plover Close, Interchange Park, MK169PS Newport Pagnell Unterschrift: Pfeiffer Vacuum GmbH Berliner Straße 43...
