Eurotrac HE18 Betriebsanleitung Seite 75

• Starten Sie den Motor
Einschalten der Zusatzkreisfunktion
Der Zusatzkreis ist für den Einsatz von hydraulischen Anbaugeräten wie z.B. einen Hydraulikhammer ausgelegt. Die
Durchflussmenge kann vor der Verwendung des Zusatzkreises eingestellt werden.
Das Einschalten des Zusatzkreises erfolgt mit dem Zusatzkreisschalter. Der Schalter ist aktiv, wenn die linke
Bedienkonsole abgesenkt ist und der Anlasserschalter in Stellung RUN steht. Wenn der Zusatzkreis eingeschaltet ist,
leuchtet oder blinkt die Zusatzkreis-Kontrollleuchte.
Die Betriebseinstellung kann ebenfalls mit dem Schalter durchgeführt werden.
Die proportionale Steuerung ermöglicht die proportionale
Geschwindigkeitsregelung eines Anbaugerätes. Beispiel: Wenn der
Wippschalter halb nach links bewegt wird, bewegt sich das Anbaugerät mit
etwa halber Geschwindigkeit.

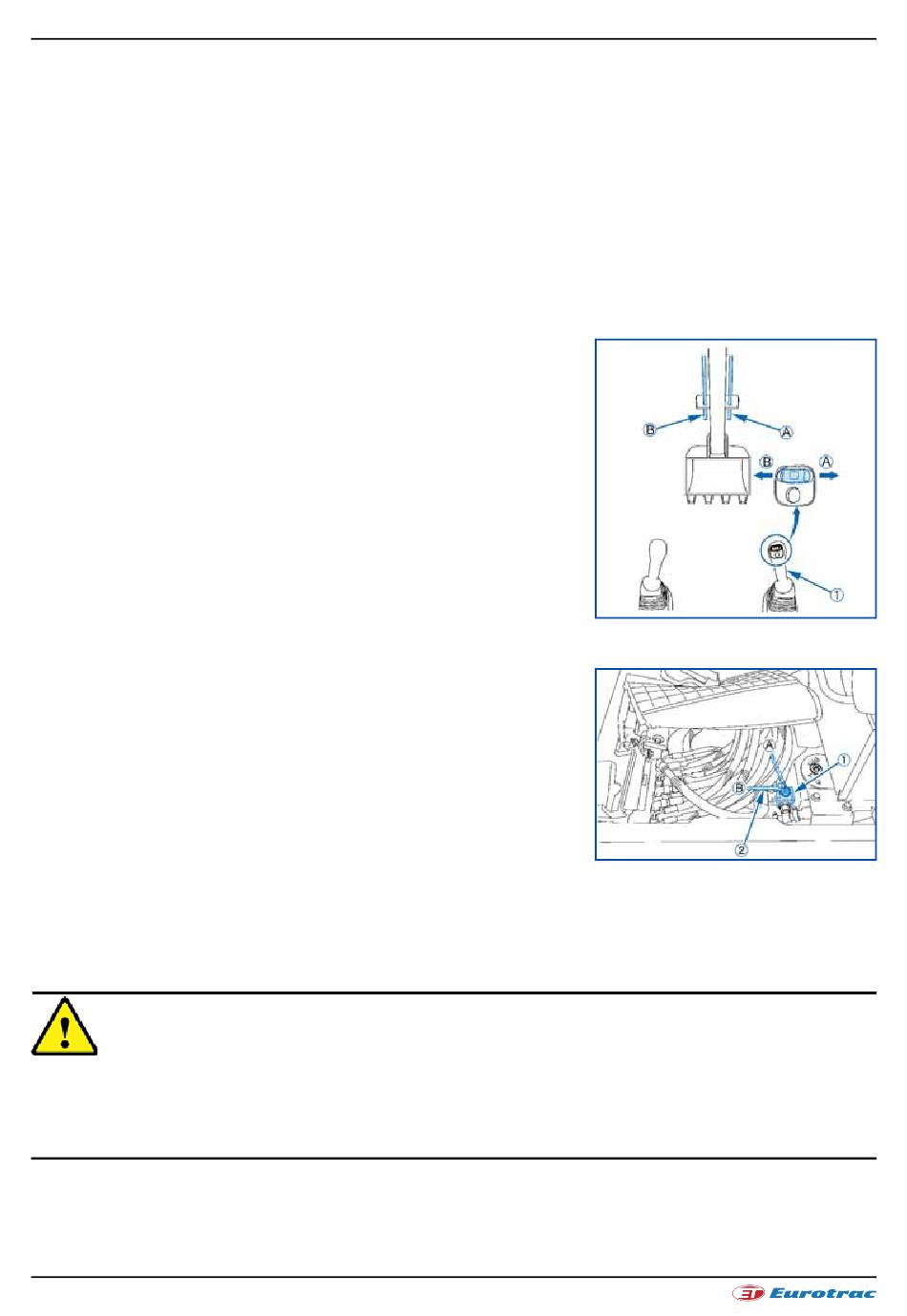

• Wenn Sie den Zusatzkreis-Wippschalter (1) in Richtung (A) bewegen,
fließt das Öl zum Anschluss (A) auf der rechten Seite des Stiels.
• Wenn Sie den Zusatzkreis-Wippschalter (1) in Richtung (B) bewegen,
fließt das Öl zum Anschluss (B) auf der linken Seite des Stiels.
Umschaltventil mit direktem Rücklauf
Das Umschaltventil (1) hat zwei Schaltstellungen.
In der Position „direkter Rücklauf" erfolgt ein Rücklauf vom Anbaugerät
direkt über den Rücklauffilter zum Hydraulikölbehälter. Die Rückführung
erfolgt nur über den rechten Zusatzkreis-Anschluss auf der linken Seite des
Stiels.
In der Position „direkter Rücklauf" erfolgt der Rücklauf vom Anbaugerät
über den Ventilblock zum Rücklauffilter und dann zum Hydraulikölbehälter.
In diesem Fall kann die Rückführung über den linken oder rechten Anschluss
(je nach Position des Zusatzkreispedals oder des Zusatzkreis-Wippschalters) am Stiel erfolgen.
Drehen Sie das Umschaltventil je nach Funktion des montierten Anbaugerätes (rotierend oder hämmernd) gemäß
der Abbildung in die gewünschte Position.
VORSICHT
Befindet sich das Umschaltventil in der Position „direkter Rücklauf", obwohl ein Anbaugerät mit indirektem
Rücklauf montiert wurde, bleibt der Rücklauf zum Hydrauliköltank geöffnet! Dies kann auch bei ausgeschalteter
Maschine zu plötzlichen Bewegungen oder zum Herunterfallen des Anbaugeräts führen.
Stellen Sie sicher, dass das Umschaltventil mit dem Anbaugerät übereinstimmt.
Seite 75/131
HE18 | Betriebsanleitung
(Seite 58) und lassen Sie ihn warmlaufen, bis die Betriebstemperatur erreicht ist.
