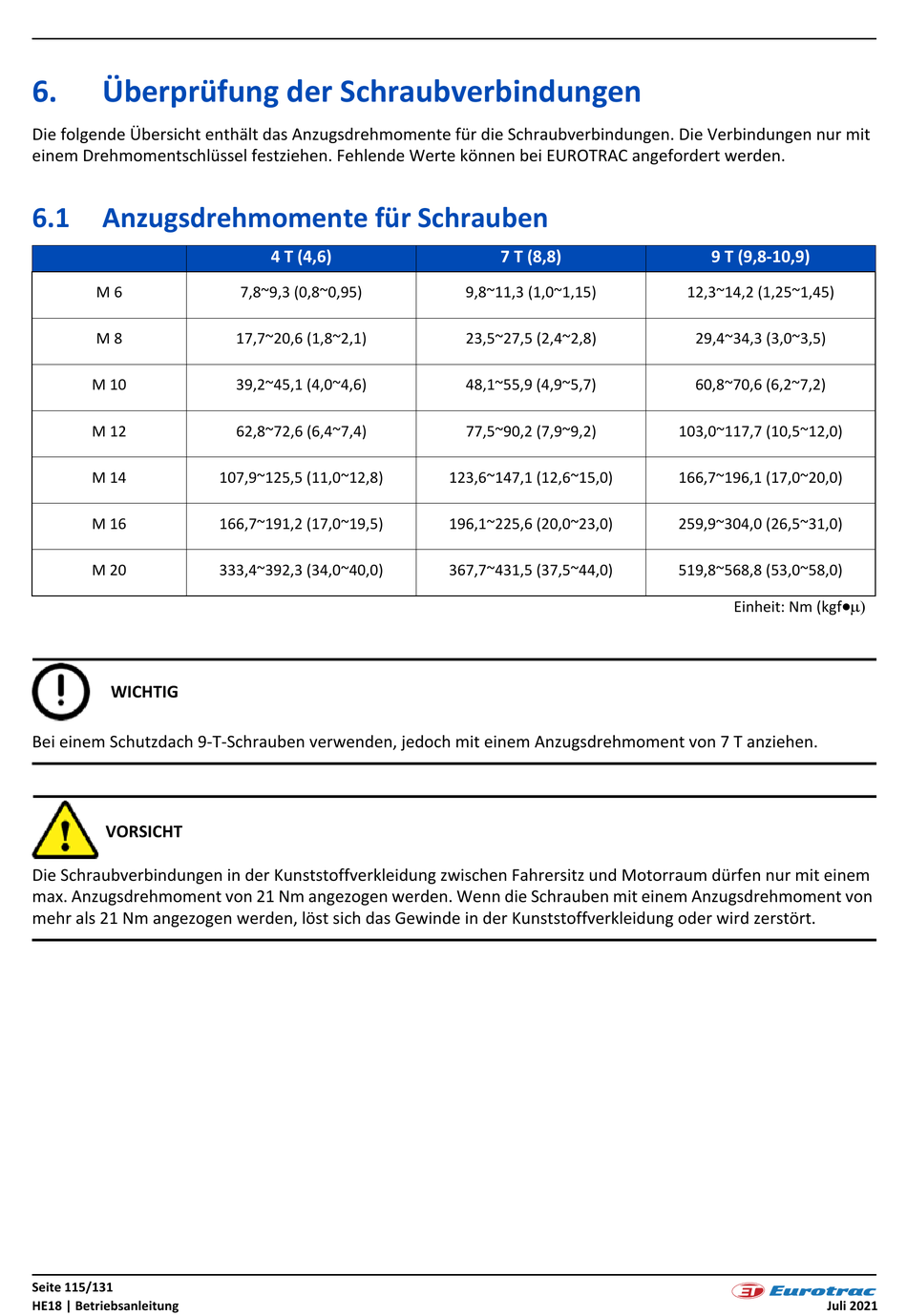

6.
Überprüfung der Schraubverbindungen
Die folgende Übersicht enthält das Anzugsdrehmomente für die Schraubverbindungen. Die Verbindungen nur mit
einem Drehmomentschlüssel festziehen. Fehlende Werte können bei EUROTRAC angefordert werden.
6.1
Anzugsdrehmomente für Schrauben
M 6
M 8
M 10
M 12
M 14
M 16
M 20
WICHTIG
Bei einem Schutzdach 9-T-Schrauben verwenden, jedoch mit einem Anzugsdrehmoment von 7 T anziehen.
VORSICHT
Die Schraubverbindungen in der Kunststoffverkleidung zwischen Fahrersitz und Motorraum dürfen nur mit einem
max. Anzugsdrehmoment von 21 Nm angezogen werden. Wenn die Schrauben mit einem Anzugsdrehmoment von
mehr als 21 Nm angezogen werden, löst sich das Gewinde in der Kunststoffverkleidung oder wird zerstört.
Seite 115/131
HE18 | Betriebsanleitung
4 T (4,6)
7,8~9,3 (0,8~0,95)
17,7~20,6 (1,8~2,1)
39,2~45,1 (4,0~4,6)
62,8~72,6 (6,4~7,4)
107,9~125,5 (11,0~12,8)
166,7~191,2 (17,0~19,5)
333,4~392,3 (34,0~40,0)
7 T (8,8)
9,8~11,3 (1,0~1,15)
23,5~27,5 (2,4~2,8)
48,1~55,9 (4,9~5,7)
77,5~90,2 (7,9~9,2)
123,6~147,1 (12,6~15,0)
196,1~225,6 (20,0~23,0)
367,7~431,5 (37,5~44,0)
9 T (9,8-10,9)
12,3~14,2 (1,25~1,45)
29,4~34,3 (3,0~3,5)
60,8~70,6 (6,2~7,2)
103,0~117,7 (10,5~12,0)
166,7~196,1 (17,0~20,0)
259,9~304,0 (26,5~31,0)
519,8~568,8 (53,0~58,0)
Einheit: Nm (kgf
Juli 2021
