Routing
13.3 Statisches Routing
13.3.4 Statisches Route-Tracking
Beschreibung der Funktion für statisches Routen-Tracking
Bestehen beim statischen Routing mehrere Routen zu einem Ziel, wählt der Router die Route mit
der höchsten Präferenz. Der Router erkennt eine bestehende Route am Zustand des Router-Inter-
faces. Die Verbindung L 1 auf dem Router-Interface kann zwar in Ordnung, die Verbindung zu
einem entfernten Router B über L 2 jedoch unterbrochen sein. In diesem Fall vermittelt der Router
nach wie vor über die unterbrochene Route.
10.0.1.0/24

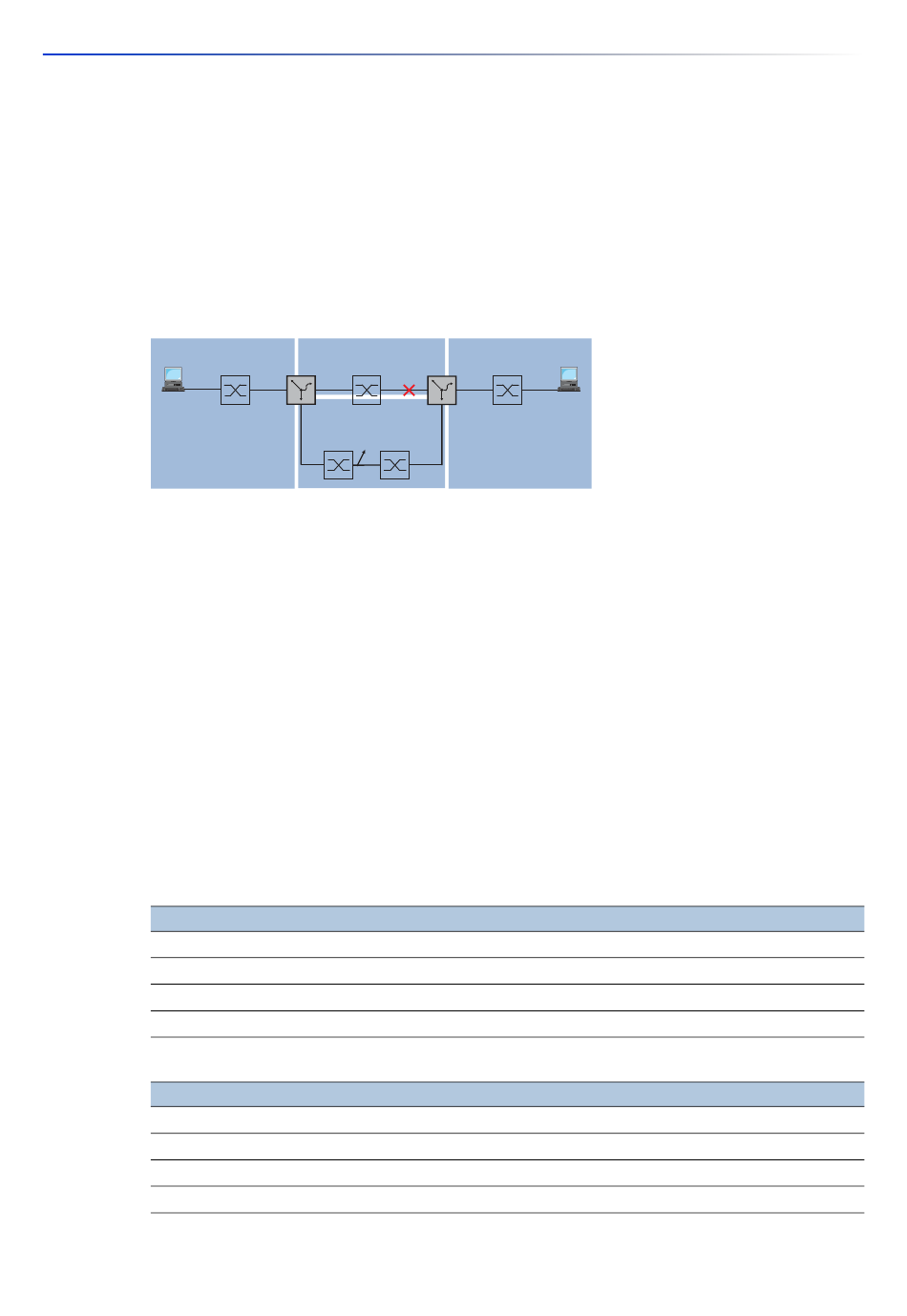

Abb. 43: Beispiel für statisches Route-Tracking
Bei der Funktion für statisches Route-Tracking erkennt der Router mit Hilfe eines Tracking-
Objektes die Verbindungsunterbrechung, zum Beispiel mit einem Ping-Tracking-Objekt. Die aktive
Funktion für statisches Route-Tracking löscht daraufhin die unterbrochene Route aus der aktuellen
Routing-Tabelle. Wenn das Tracking-Objekt wieder den Zustand
statische Route wieder in die aktuelle Routing-Tabelle ein.
Anwendungsbeispiel zur Funktion für statisches Route-Tracking
Die Abbildung zeigt ein Beispiel zur Funktion für statisches Route-Tracking
Router A überwacht die beste Route über L 1 mit Ping-Tracking. Bei einer Verbindungsunterbre-
chung vermittelt der Router A über die redundante Verbindung L 3.
Für das Beispiel sind folgende Informationen bekannt:
Parameter
IP-Adresse Interface (IF)
IP-Adresse Interface (IF)
IP-Adresse Interface (IF)
Netzmaske
Parameter
IP-Adresse Interface (IF)
IP-Adresse Interface (IF)
IP-Adresse Interface (IF)
Netzmaske
176
10.0.2.0/24
L 1
L 2
B
A
L 3
10.0.4.0/24
1/1
1/2
1/4
1/2
1/3
2/2
10.0.5.0/24
up annimmt, trägt der Router die
Router A
10.0.4.1
10.0.2.1
10.0.1.112
255.255.255.0
Router B
10.0.4.2
10.0.2.53
10.0.5.1
255.255.255.0
(siehe Abbildung 44).
