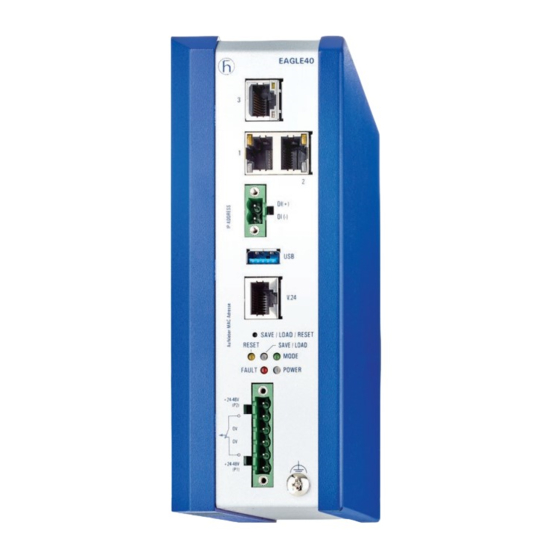

Belden HIRSCHMANN EAGLE40-03 Anwenderhandbuch
Industrial security router
Vorschau ausblenden
Andere Handbücher für HIRSCHMANN EAGLE40-03:
- Referenzhandbuch (915 Seiten) ,
- Referenzhandbuch (917 Seiten) ,
- Referenzhandbuch (813 Seiten)
Verwandte Anleitungen für Belden HIRSCHMANN EAGLE40-03
Inhaltszusammenfassung für Belden HIRSCHMANN EAGLE40-03
- Seite 1 Anwender-Handbuch Installation Industrial Security Router EAGLE40-03 EAGLE40-07 Installation EAGLE40 Technische Unterstützung Release 03 09/2020 https://hirschmann-support.belden.com...
- Seite 2 Die Nennung von geschützten Warenzeichen in diesem Handbuch berechtigt auch ohne besondere Kennzeichnung nicht zu der Annahme, dass solche Namen im Sinne der Warenzeichen- und Markenschutz-Gesetzgebung als frei zu betrachten wären und daher von jedermann benutzt werden dürften. © 2020 Hirschmann Automation and Control GmbH Handbücher sowie Software sind urheberrechtlich geschützt.
-
Seite 3: Inhaltsverzeichnis
Inhalt Wichtige Informationen Sicherheitshinweise Über dieses Handbuch Legende Beschreibung Allgemeine Geräte-Beschreibung Gerätename und Produktcode Geräteansichten EAGLE40-03 1.3.1 Vorderansicht Geräteansichten EAGLE40-07 1.4.1 Vorderansicht 1.4.2 Seitenansicht rechts 1.4.3 Seitenansicht links Spannungsversorgung Ethernet-Ports 1.6.1 10/100/1000-Mbit/s-Twisted-Pair-Port 1.6.2 1000-Mbit/s-LWL-Port 1.6.3 Pinbelegungen Anzeigeelemente 1.7.1 Gerätestatus EAGLE40-03 1.7.2 Port-Status EAGLE40-03 1.7.3 Gerätestatus und Port-Status EAGLE40-07 Management-Schnittstellen... - Seite 4 Paketinhalt prüfen Gerät montieren und erden 2.2.1 Auf die Hutschiene montieren 2.2.2 Gerät erden SFP-Transceiver montieren (optional) Klemmblöcke verdrahten 2.4.1 Anschluss der Spannungsversorgung und Signallei- tungen 2.4.2 Digitalen Eingang verdrahten (optional) Gerät in Betrieb nehmen Datenkabel anschließen 2.6.1 Twisted-Pair-Ports 2.6.2 1000-Mbit/s-LWL-Port (optional) Beschriften des Geräteetiketts Grundeinstellungen vornehmen 2.8.1 Erste Anmeldung (Passwort)
-
Seite 5: Wichtige Informationen
Wichtige Informationen Beachten Sie: Lesen Sie diese Anweisungen gründlich durch und machen Sie sich mit dem Gerät vertraut, bevor Sie es installieren, in Betrieb nehmen oder warten. Die folgenden Hinweise können an verschiedenen Stellen in dieser Dokumentation enthalten oder auf dem Gerät zu lesen sein. Die Hinweise warnen vor möglichen Gefahren oder machen auf Informationen aufmerksam, die Vorgänge erläutern bzw. - Seite 6 HINWEIS HINWEIS gibt Auskunft über Vorgehensweisen, bei denen keine Verletzungen drohen. Installation EAGLE40 Release 03 09/2020...
-
Seite 7: Sicherheitshinweise
Sicherheitshinweise WARNUNG UNKONTROLLIERTE MASCHINENBEWEGUNGEN Um unkontrollierte Maschinenbewegungen aufgrund von Datenverlust zu vermeiden, konfigurieren Sie alle Geräte zur Datenübertragung individuell. Nehmen Sie eine Maschine, die mittels Datenübertragung gesteuert wird, erst in Betrieb, wenn Sie alle Geräte zur Datenübertragung vollständig konfiguriert haben. Das Nichtbeachten dieser Anweisung kann zu Tod, schwerer Körperverletzung oder Materialschäden führen. -
Seite 8: Zugentlastung
Zugentlastung Anmerkung: Bei unzureichender Zugentlastung besteht die Gefahr von Torsion, Kontaktproblemen und schleichenden Unterbrechungen. Entlasten Sie Anschluss- und Verbindungsstellen von Kabeln und Leitungen von mechanischer Beanspruchung. Gestalten Sie Zugentlastungsmittel derart, dass sie jegliche durch Fremdeinwirkung oder Eigengewicht verursachte mechanische Beschädigung der Kabel, Leitungen oder Leiter vermeiden. -
Seite 9: Nationale Und Internationale Sicherheitsvorschriften
Nationale und internationale Sicherheitsvorschriften Achten Sie auf die Übereinstimmung der elektrischen Installation mit lokalen oder nationalen Sicherheitsvorschriften. Gerät erden Die Erdung des Gerätes erfolgt über einen eigenen Erdungsanschluss am Gerät. Erden Sie das Gerät, bevor Sie weitere Kabel anschließen. ... -
Seite 10: Versorgungsspannung
Gerätevariante Voraussetzungen Alle Varianten Alle folgenden Voraussetzungen sind erfüllt: Die Versorgungsspannung entspricht der auf dem Typschild des Gerätes angegebenen Spannung. Die Spannungsversorgung entspricht den Anforderungen gemäß NEC Class 2. Die Spannungsversorgung entspricht der Überspannungskategorie I oder II. ... -
Seite 11: Atex-Richtlinie 2014/34/Eu - Besondere Vorschriften Für Den Sicheren Betrieb
WARNUNG – EXPLOSIONSGEFAHR– TRENNEN SIE GERÄTE NUR DANN AB, WENN DAS SYSTEM VON DER SPANNUNGSQUELLE GETRENNT WURDE ODER SICH IN EINEM NICHT EXPLOSIONSGEFÄHRDETEN BEREICH BEFINDET. WARNUNG – EXPLOSIONSGEFAHR – DAS ERSETZEN JEGLICHER BAUTEILE KANN DIE EIGNUNG FÜR CLASS I, DIVISION 2 BEEINTRÄCHTIGEN. -
Seite 12: Besondere Vorschriften Für Den Sicheren Betrieb
Besondere Vorschriften für den sicheren Betrieb Installieren Sie das Gerät gemäß EN 60664-1 in einer Umgebung, die Verschmutzungsgrad 2 nicht überschreitet. Installieren Sie die Grundgeräte und Medienmodule in einem geeigneten Gehäuse, das mindestens Schutzart IP54 gemäß EN 60079-0 aufweist. Berücksichtigen Sie dabei die Umgebungsbedingungen, unter denen das Gerät betrieben wird. -
Seite 13: Led- Oder Laser-Komponenten
Supplier's Declaration of Conformity 47 CFR § 2.1077 Compliance Information EAGLE40 U.S. Contact Information Belden – St. Louis 1 N. Brentwood Blvd. 15th Floor St. Louis, Missouri 63105, United States Phone: 314.854.8000 Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Das Funktionieren ist abhängig von den zwei folgenden Bedingungen: (1) Dieses Gerät darf... -
Seite 14: Über Dieses Handbuch
Über dieses Handbuch Das Dokument „Anwender-Handbuch Installation“ enthält eine Gerätebeschreibung, Sicherheitshinweise, Anzeigebeschreibung und weitere Informationen, die Sie zur Installation des Gerätes benötigen, bevor Sie mit der Konfiguration des Gerätes beginnen. Das Handbuch ist im Internet als Download verfügbar: https:// www.doc.hirschmann.com Installation EAGLE40 Release 03 09/2020... -
Seite 15: Legende
Legende Die in diesem Handbuch verwendeten Symbole haben folgende Bedeutungen: Aufzählung Arbeitsschritt Zwischenüberschrift Installation EAGLE40 Release 03 09/2020... -
Seite 16: Beschreibung
Produkteigenschaften. Sie haben zahlreiche Möglichkeiten, die Merkmale des Gerätes zu kombinieren. Die möglichen Kombinationen können Sie mit dem Konfigurator ermitteln, der Ihnen im Belden Online-Katalog (https:// catalog.belden.com) auf der Webseite des Gerätes zur Verfügung steht. Installation EAGLE40 Release 03 09/2020... - Seite 17 Ziffer Produkteigenschaft Merkmals Beschreibung wert 1 ... 7 Gerät EAGLE40 Security Router und Firewall (Bindestrich) – 9 ... 10 Anzahl: 3 × 1000 Mbit/s Gigabit-Ethernet-Ports 7 × 1000 Mbit/s 11 ... 13 Konfiguration der 3 × Twisted-Pair RJ45 Uplink-Ports 1 × SFP, 2 × Twisted-Pair RJ45 2 ×...
- Seite 18 Anwendungsfall Zertifikate und Merkmalswert Eigenerklärungen Standard- ATEX Anwendungen EN 50121-4 EN 61131-2 EN 62368-1 IEC 61850-3 IEEE 1613 ANSI/UL 121201 UL 62368 Tab. 5: Zuordnung: Anwendungsfälle, Zulassungen und Eigenerklärungen, Merkmalswerte a. X = Zulassung oder Eigenerklärung ist vorhanden Installation EAGLE40 Release 03 09/2020...
-
Seite 19: Geräteansichten Eagle40
Geräteansichten EAGLE40-03 1.3.1 Vorderansicht Ethernet-Port (RJ45) für 10/100/1000-Mbit/s-Twisted-Pair-Verbindungen 1 × SFP-Schacht für 1000-Mbit/s-LWL-Verbindungen V.24-Schnittstelle LED-Anzeigeelement (EAGLE40-033T1...) LED-Anzeigeelement (EAGLE40-03106...) Erdungsschraube 6-poliger Klemmblock Save/Load/Reset-Taste Beschriftungsfeld für MAC-Adresse USB-Schnittstelle Beschriftungsfeld für IP-Adresse Anschluss für den digitalen Eingang 2 × Gigabit-Ethernet-Port (RJ45) für 10/100/1000-Mbit/s-Twisted-Pair-Verbindungen a. -
Seite 20: Geräteansichten Eagle40
Geräteansichten EAGLE40-07 1.4.1 Vorderansicht LED-Anzeigeelement 2 × USB-Schnittstelle 5 × Gigabit-Ethernet-Ports (RJ45) für 10/100/1000-Mbit/s-Twisted-Pair-Verbindungen COM-Port (DB9-Port) CONSOLE-Port (DB9-Port) 2 × SFP-Schacht für 1000-Mbit/s-LWL-Verbindungen Installation EAGLE40 Release 03 09/2020... -
Seite 21: Seitenansicht Rechts
1.4.2 Seitenansicht rechts 6-poliger Klemmblock Erdungsschraube Installation EAGLE40 Release 03 09/2020... -
Seite 22: Seitenansicht Links
1.4.3 Seitenansicht links Reset-Taste a. In der vorliegenden Version ist die Reset-Taste ohne Funktion. Spannungsversorgung Zur redundanten Spannungsversorgung des Gerätes steht ein schraubbarer, 6-poliger Klemmblock zur Verfügung. Für weitere Informationen: Siehe „Anschluss der Spannungsversorgung und Signalleitungen” auf Seite 33. Ethernet-Ports An den Geräte-Ports können Sie über Twisted-Pair-Kabel oder Lichtwellenleiter (LWL) Endgeräte oder weitere Segmente anschließen. -
Seite 23: 10/100/1000-Mbit/S-Twisted-Pair-Port
1.6.1 10/100/1000-Mbit/s-Twisted-Pair-Port Dieser Port ist als RJ45-Buchse ausgeführt. Der 10/100/1000-Mbit/s-Twisted-Pair-Port bietet Ihnen die Möglichkeit, Netzkomponenten entsprechend der Norm IEEE 802.3 10BASE-T/ 100BASE-TX/1000BASE-TX anzuschließen. Dieser Port unterstützt: Autonegotiation Autopolarity Autocrossing (bei eingeschalteter Autonegotiation) 1000 Mbit/s halbduplex, 1000 Mbit/s vollduplex ... -
Seite 24: Anzeigeelemente
Anzeigeelemente Nach dem Anlegen der Versorgungsspannung startet und initialisiert die Software. Danach führt das Gerät einen Selbsttest durch. Während dieser Aktionen leuchten die unterschiedlichen LEDs auf. 1.7.1 Gerätestatus EAGLE40-03 Diese LEDs zeigen Informationen zu Zuständen, die Auswirkung auf die Funktion des gesamten Gerätes haben. ACA/USB POWER FIBER... -
Seite 25: Port-Status Eagle40
Anzeige Farbe Aktivität Bedeutung ACA/ Speichermedium — keine Kein Speichermedium gesteckt ACA21/22-USB grün leuchtet Speichermedium ist gesteckt (EEC) blinkt Gerät schreibt auf/liest vom Speichermedium gelb leuchtet Speichermedium ist in keinem betriebsbereiten Zustand Router- — keine Keine Router-Redundanz konfiguriert Redundanz grün leuchtet Das Gerät ist im Router-Redundanz- Master-Modus. -
Seite 26: Management-Schnittstellen
Display Color Activity Meaning Status Gerätestatus — keine Gerät ist in keinem betriebsbereiten Zustand grün leuchtet Gerät zeigt keinen erkannten Gerätestatus- Alarm an leuchtet Gerät zeigt einen erkannten Gerätestatus- Alarm an Festplatten- — keine Kein Datenzugriff aktivität gelb blinkt Datenzugriff Link-Status —... -
Seite 27: Db9-Port
Einstellungen VT 100 Terminal Stopbit 1 bit Handshake Parity keine Das Gehäuse der Anschlussbuchse ist galvanisch mit der Frontblende des Gerätes verbunden. Die V.24-Schnittstelle ist galvanisch von der Versorgungsspannung getrennt. RJ45 RJ45 Abb. 1: Pinbelegung der V.24-Schnittstelle und des DB9-Steckverbinders 1.8.2 DB9-Port Anmerkung: EAGLE40-07-Geräte haben einen DB9-Port als Zugang zur... -
Seite 28: Usb-Schnittstelle
1.8.3 USB-Schnittstelle Anmerkung: Über die Position am Gerät informiert Sie das Kapitel „Vorderansicht” auf Seite 19 oder„Vorderansicht” auf Seite 20 An der USB-Buchse steht eine Schnittstelle für den lokalen Anschluss eines AutoConfiguration-Adapters ACA21 zur Verfügung. Er dient zum Speichern/ Laden der Konfigurationsdaten und Diagnoseinformationen und zum Laden der Software. -
Seite 29: Digitaler Eingang
Anmerkung: Ausschließlich EAGLE40-03-Geräte bieten Ihnen die Möglichkeit, den Signalkontakt mittels Software zu steuern. 1.9.2 Digitaler Eingang Ausschließlich EAGLE40-03-Geräte verfügen über einen digitalen Eingang. Die Unterstützung der Funktion ist abhängig vom Software-Release. Bei Drucklegung dieses Handbuchs keine Unterstützung der Funktion durch die Software. -
Seite 30: Installation
Installation Die Geräte wurden für die Praxis in der rauen industriellen Umgebung entwickelt. Das Gerät wird in betriebsbereitem Zustand ausgeliefert. Führen Sie folgende Schritte aus, um das Gerät zu installieren und zu konfigurieren: Paketinhalt prüfen Gerät montieren und erden ... -
Seite 31: Gerät Erden
Anmerkung: Der Gesamtschirm eines angeschlossenen, geschirmten Twisted-Pair-Kabels ist elektrisch leitend mit dem Erdanschluss an der Frontblende verbunden. Um das Gerät auf eine waagerecht montierte 35-mm-Hutschiene nach DIN EN 60715 zu montieren, gehen Sie wie folgt vor: Hängen Sie die obere Rastführung des Gerätes in die Hutschiene ein. ... -
Seite 32: Sfp-Transceiver Montieren (Optional)
SFP-Transceiver montieren (optional) Voraussetzung: Setzen Sie ausschließlich SFP-Transceiver von Hirschmann ein. Siehe „Zubehör” auf Seite 49. Abb. 4: SFP-Transceiver montieren: Montagereihenfolge Gehen Sie wie folgt vor: Entnehmen Sie den SFP-Transceiver der Transportverpackung (1). Entfernen Sie die Schutzkappe vom SFP-Transceiver (2). ... -
Seite 33: Anschluss Der Spannungsversorgung Und Signalleitungen
Die Versorgungsspannung ist ausschließlich über Schutzbauelemente mit dem Gerätegehäuse verbunden. 2.4.1 Anschluss der Spannungsversorgung und Signalleitungen Spannungsversorgungsanschluss 1 24 V DC 0 V DC Anschluss für den Signalkontakt Spannungsversorgungsanschluss 2 0 V DC 24 V DC Tab. 7: Pinbelegung EAGLE40-03: 6-poliger, schraubbarer Klemmblock (oben), Anschluss am Gerät (unten) Spannungsversorgungsanschluss 1 24 V DC... -
Seite 34: Signalkontakt (Optional)
Typ der Größe der Pinbelegung am Gerät anschließbaren Versorgungsspannung Spannungen Gleichspannung Nennspannungsbereich DC 24 V DC Pluspol der 24 V DC ... 48 V DC Versorgungsspannung 0 V DC Minuspol der Versorgungsspannung Tab. 9: Typ und Größe der Versorgungsspannung, Pinbelegung am Gerät ... -
Seite 35: Gerät In Betrieb Nehmen
Gerät in Betrieb nehmen WARNUNG ELEKTRISCHER SCHLAG Stellen Sie vor jedem Anschließen der elektrischen Leiter sicher, dass die genannten Voraussetzungen erfüllt sind. Siehe „Voraussetzungen für das Anschließen elektrischer Leiter” auf Seite 9. Das Nichtbeachten dieser Anweisung kann zu Tod, schwerer Körperverletzung oder Materialschäden führen. -
Seite 36: 1000-Mbit/S-Lwl-Port (Optional)
Achten Sie darauf, dass Spannungsversorgungskabel und Datenkabel nicht über große Distanzen parallel verlaufen. Achten Sie zur Reduzierung der induktiven Kopplung darauf, dass sich die Spannungsversorgungskabel und Datenkabel im Winkel von 90° kreuzen. Verwenden Sie bei Gigabit-Übertragung über Kupferleitungen geschirmte Datenkabel, beispielsweise SF/UTP-Kabel gemäß... -
Seite 37: Voreinstellungen Eagle40
Führen Sie die folgenden Schritte aus: Melden Sie sich mit Ihrem neuen Passwort erneut am Gerät an. Anmerkung: Wenn Sie Ihr Passwort vergessen haben, verwenden Sie den System-Monitor, um das Passwort zurückzusetzen. Weitere Informationen finden Sie unter: https://hirschmann-support.belden.com/en/kb/required-password-change- new-procedure-for-first-time-login Installation EAGLE40 Release 03 09/2020... -
Seite 38: Überwachung Der Umgebungslufttemperatur
Überwachung der Umgebungslufttemperatur Betreiben Sie das Gerät ausschließlich bis zur angegebenen maximalen Umgebungslufttemperatur. Siehe „Technische Daten” auf Seite 42. Die Umgebungslufttemperatur ist die Temperatur der Luft 5 cm neben dem Gerät. Sie ist abhängig von den Einbaubedingungen des Gerätes, beispielsweise dem Abstand zu anderen Geräten oder sonstigen Objekten und der Leistung benachbarter Geräte. -
Seite 39: Wartung, Service
Wartung, Service Beim Design dieses Gerätes hat Hirschmann weitestgehend auf den Einsatz von Verschleißteilen verzichtet. Die dem Verschleiß unterliegenden Teile sind so bemessen, dass sie im normalen Gebrauch die Produktlebenszeit überdauern. Betreiben Sie dieses Gerät entsprechend den Spezifikationen. Relais unterliegen einem natürlichen Verschleiß. Dieser Verschleiß hängt von der Häufigkeit der Schaltvorgänge ab. -
Seite 40: Demontage
Demontage Gerät demontieren WARNUNG ELEKTRISCHER SCHLAG Trennen Sie die Erdung von allen Kabeln zuletzt. Das Nichtbeachten dieser Anweisung kann zu Tod, schwerer Körperverletzung oder Materialschäden führen. Abb. 5: Demontage von der Hutschiene Ziehen Sie die Datenkabel ab. Schalten Sie die Versorgungsspannung aus. ... -
Seite 41: Sfp-Transceiver Demontieren (Optional)
SFP-Transceiver demontieren (optional) Abb. 6: SFP-Transceiver demontieren: Demontagereihenfolge Gehen Sie wie folgt vor: Öffnen Sie die Verriegelung des SFP-Transceivers (1). Ziehen Sie den SFP-Transceiver an der geöffneten Verriegelung aus dem Schacht heraus (2). Verschließen Sie den SFP-Transceiver mit der Schutzkappe (3). Installation EAGLE40 Release 03 09/2020... -
Seite 42: Technische Daten
Technische Daten Allgemeine technische Daten Abmessungen Siehe „Maßzeichnungen” auf Seite 43. B × H × T Gewicht EAGLE40-03 1960 g EAGLE40-07 1560 g Spannungsver 2 Spannungseingänge für redundante Spannungsversorgung sorgung Sicherheitskleinspannung (SELV), redundante Eingänge entkoppelt Nennspannung DC 24 V DC ... -
Seite 43: Maßzeichnungen
Leistungsaufnahme/Leistungsabgabe Gerätename Maximale Leistungsabgabe Leistungsaufnahme EAGLE40-033T1... 15 W 51 Btu (IT)/h EAGLE40-03106... 15 W 51 Btu (IT)/h EAGLE40-07... 25 W 58 Btu (IT)/h Maßzeichnungen 135.8 135.8 inch inch 5.34 5.34 2.75 2.75 Abb. 7: Abmessungen der Gerätevarianten EAGLE40-03-3T1... Installation EAGLE40 Release 03 09/2020... - Seite 44 135.8 inch 5.34 2.75 Abb. 8: Abmessungen der Gerätevarianten EAGLE40-03-106... inch inch 2.56 2.56 0.35 0.35 6.29 6.29 Abb. 9: Abmessungen der EAGLE40-07-Geräte. Installation EAGLE40 Release 03 09/2020...
- Seite 45 EMV und EMV-Festigkeit Anmerkung: Entnehmen Sie die Zulassungen und Eigenerklärungen, die im Detail auf Ihr Gerät zutreffen, einer separaten Übersicht. Siehe Tabelle 5 auf Seite 15. EMV-Störaussendung Standard- Anwendungen Gestrahlte Störaussendung EN 55032 Class A FCC 47 CFR Part 15 Class A EN 61000-6-4 erfüllt...
- Seite 46 Netzausdehnung Anmerkung: Die bei den Transceivern jeweils angegebenen Leitungslängen gelten bei den jeweiligen Faserdaten (Faserdämpfung und BLP/Dispersion). Produktcode Mode Wellenlänge Faser Systemdämpfung Beispiel für LWL- Faserdämpfung M-SFP-... Leitungslänge Dispersion -SX/LC... 850 nm 50/125 µm 0 dB ... 7,5 dB 0 km ...
- Seite 47 Produktcode Mode Wellenlänge Wellenlänge Faser Systemdämpfung Beispiel für LWL- Faserdämpfung Dispersion SFP-GIG-B... Mode Leitungslänge SFP-GIG-BA LX/ 1310 nm 1550 nm 9/125 µm 0 dB ... 15 dB 0 km ... 20 km 0,4 dB/km 3,5 ps/(nm×km) LC EEC SFP-GIG-BB LX/ 1550 nm 1310 nm 9/125 µm...
-
Seite 48: Lieferumfang
Lieferumfang Anzahl Artikel 1 × Gerät 1 × Sicherheits- und Informationsblatt 2 × Hutschienenmontage-Kit 1 × 6-poliger Klemmblock für die Versorgungsspannung 1 × 2-poliger Klemmblock für den digitalen Eingang Installation EAGLE40 Release 03 09/2020... - Seite 49 Zubehör Beachten Sie, dass die als Zubehör empfohlenen Produkte gegebenenfalls andere Eigenschaften aufweisen als das Gerät und daher eventuell den Einsatzbereich des Gesamtsystems einschränken. Wenn Sie z. B. ein Gerät mit der Schutzart IP65 mit einem Zubehörteil mit der Schutzart IP20 ergänzen, reduziert sich die IP-Schutzart des Gesamtsystems auf IP20.
- Seite 50 Anmerkung: Betreiben Sie EAGLE40-07-Geräte ausschließlich mit LWL-SFP-Transceivern. Kupfer-SFP-Transceiver sind unzulässig. Bidirektionale Gigabit-Ethernet-SFP-Transceiver Bestellnummer SFP-GIG BA LX/LC EEC 942 207-001 SFP-GIG BB LX/LC EEC 942 207-002 SFP-GIG BA LX+/LC EEC 942 208-001 SFP-GIG BB LX+/LC EEC 942 208-002 SFP-GIG BA LH/LC EEC 942 209-001 SFP-GIG BB LH/LC EEC 942 209-002...
-
Seite 51: Zugrundeliegende Technische Normen
Zugrundeliegende technische Normen Bezeichnung EN 50121-4 Bahnanwendungen – EMV – Störaussendungen und Störfestigkeit von Signal- und Telekommunikationseinrichtungen (Gleisbereich) EN 55032 Electromagnetic compatibility of multimedia equipment – Emission Requirements EN 60079-0 Explosionsgefährdete Bereiche – Teil 0: Betriebsmittel – Allgemeine Anforderungen EN 60079-7 Explosionsgefährdete Bereiche –... -
Seite 52: A Weitere Unterstützung
Die Adressen unserer Vertragspartner finden Sie im Internet unter http://www.hirschmann.com Eine Liste von Telefonnummern und E-Mail-Adressen für direkten technischen Support durch Hirschmann finden Sie unter https://hirschmann-support.belden.com. Sie finden auf dieser Website außerdem eine kostenfreie Wissensdatenbank sowie einen Download-Bereich für Software. Hirschmann Competence Center ... - Seite 53 Installation EAGLE40 Release 03 09/2020...
