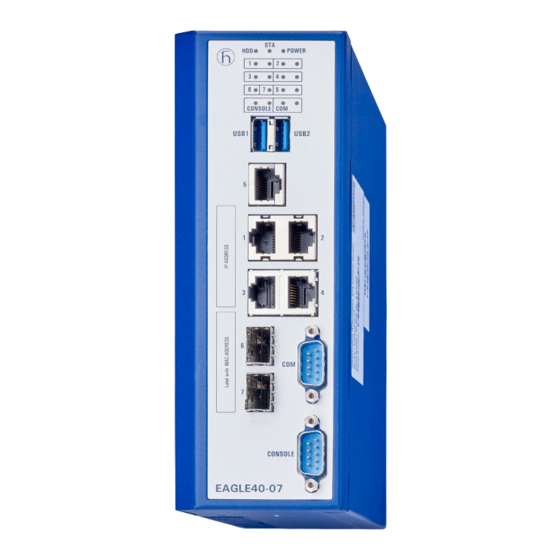

Belden HIRSCHMANN EAGLE40-07 HiSecOS Referenzhandbuch
  1. Anleitungen
  2. Marken
  3. Belden Anleitungen
  4. Router
  5. HIRSCHMANN EAGLE40-07
  6. Referenzhandbuch

Belden HIRSCHMANN EAGLE40-07 HiSecOS Referenzhandbuch

Grafische benutzeroberfläche command line interface; anwender-handbuch konfiguration industrial security router;
Vorschau ausblenden Andere Handbücher für HIRSCHMANN EAGLE40-07 HiSecOS:
