7 Parallelschaltung mehrerer Batterietürme
7.2 Elektrische Installation weiterer Batterietürme
7.2.2 DC-Kabel zwischen drei Batterietürmen und dem Wechselrichter
76 / 104

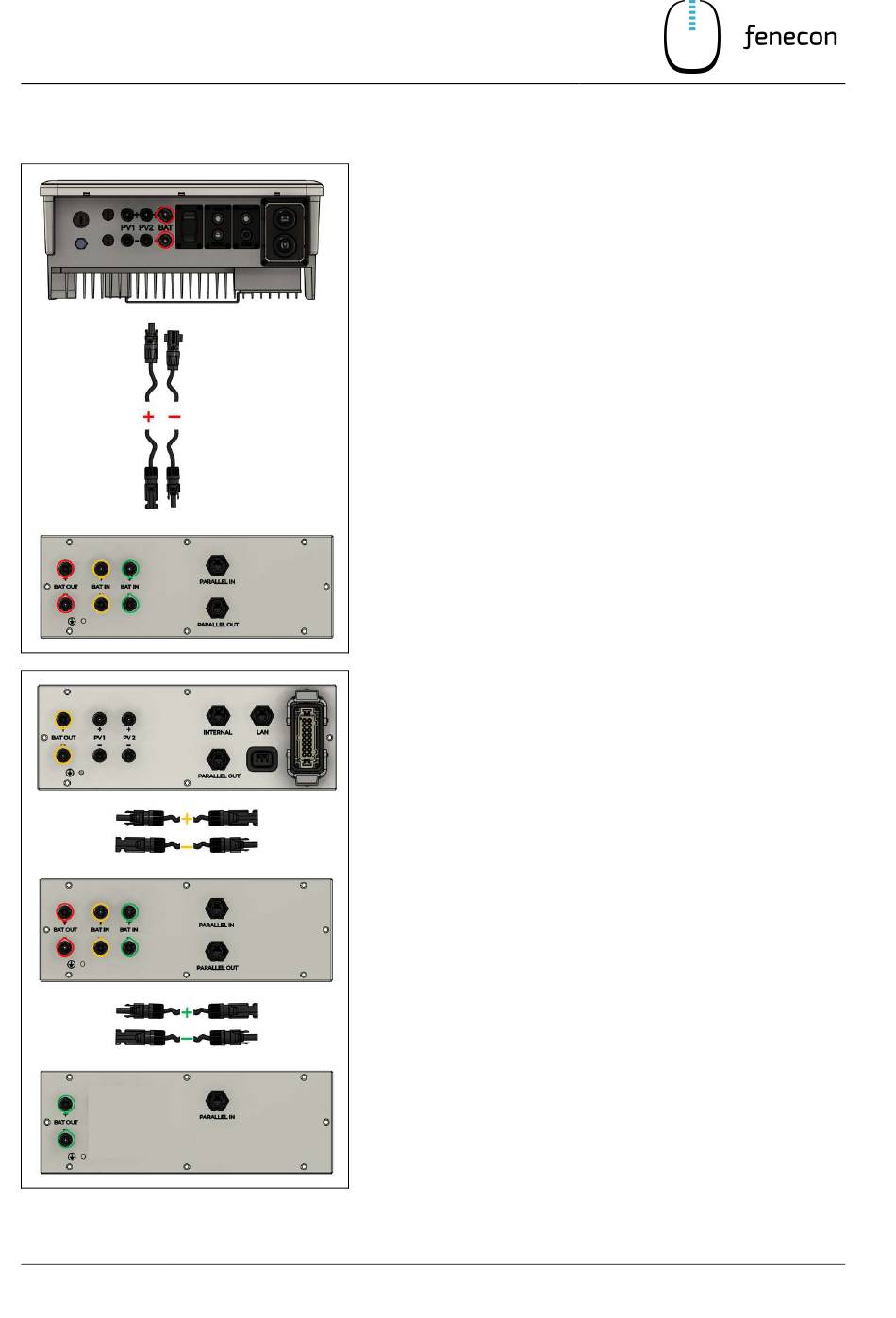

1. Das beiliegende 1,5m DC-Kabel für die Verbindung von
Batterieturm und Wechselrichter verwenden.
2. Wenn die Länge der DC-Batteriekabel nicht ausreicht, kann
ein handelsübliches PV-Kabel mit mindestens 6mm²
verwendet werden. Für die Stecker werden ein Satz MC4-
Stecker auf der Batterieseite und ein Satz Phoenix Contact
Sunclix Stecker auf der Wechselrichterseite benötigt.
3. Die Kabel am zweiten Batterieturm (BAT OUT) mit der
HomeParallel-Box und am Wechselrichter (BAT) anstecken.
(rot)
4. Jeweils Plus (+) auf Plus (+) und Minus (–) auf Minus (–)
Stecken.
5. Die drei Batterietürme werden untereinander mit den in
der Parallelbox und er Extension-Box beiliegenden
Kabelsätzen verbunden.
6. Hierfür die beiden Kabel an der ersten Batterie (BAT OUT)
und an der zweiten Batterie (BAT IN) (gelb) anstecken.
7. Und die beiden anderen Kabel an der dritten Batterie (BAT
OUT) und an der zweiten Batterie (BAT IN) (grün)
anstecken.
