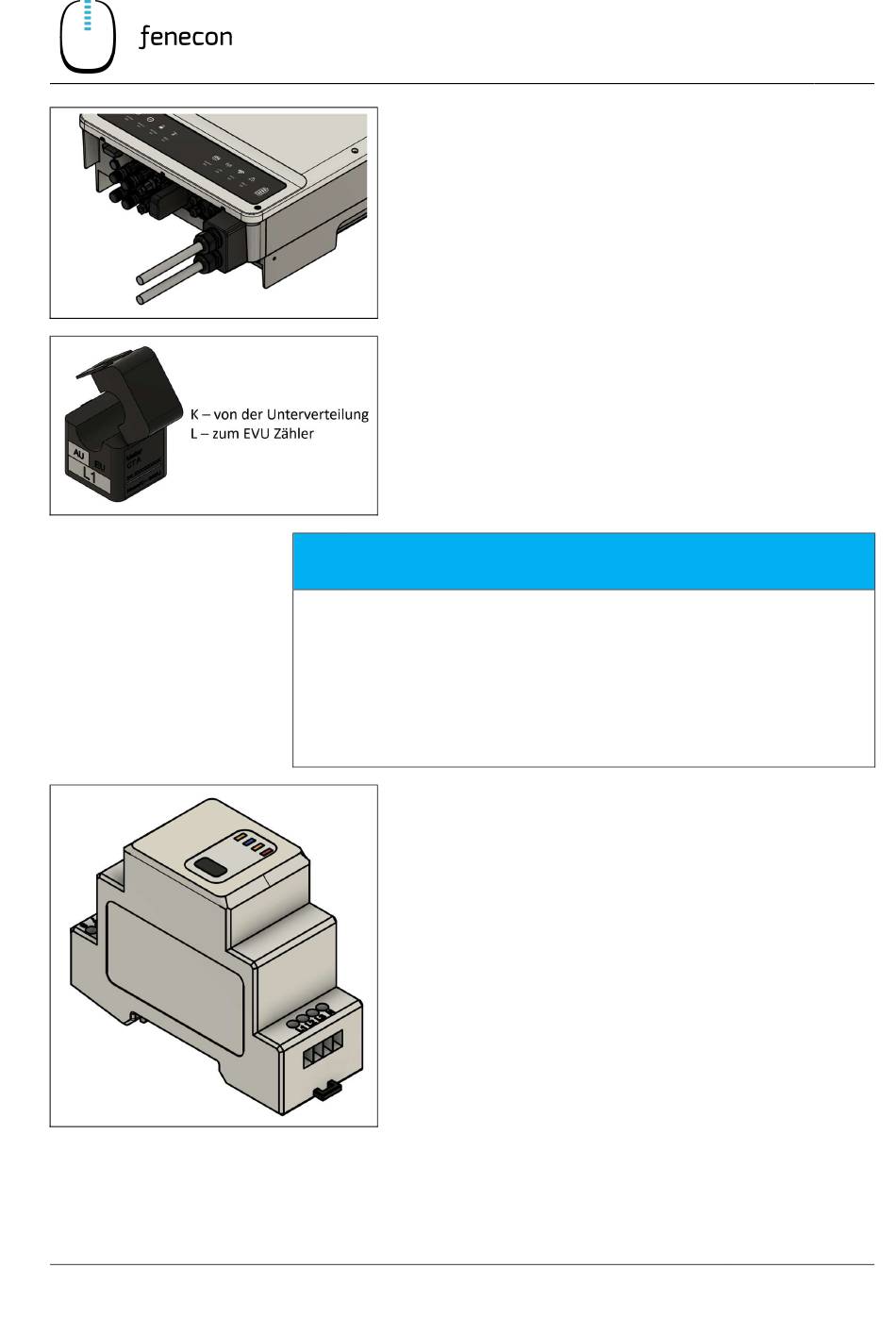

Installationsanleitung FENECON Home
9. Befestigen der Kabeldurchführung am Wechselrichter.
10. Anschließen der Wandler in der Unterverteilung direkt
hinter dem EVU-Zähler.
11. Die maximale Strombelastbarkeit liegt bei 120 A.
12. Hierfür die jeweiligen Wandler um die Phasen L1 – L3
klappen und schließen bis der Verschluss hörbar einrastet.
13. Das Kabel zwischen Wandler und Energy-Meter darf nicht
gekürzt werden.
HINWEIS
Die maximale Strombelastbarkeit liegt bei 120 A.
K – von der Unterverteilung
L – zum EVU-Zähler
Das Kabel zwischen Wandler und Energy-Meter darf nicht gekürzt
werden.
14. Spannungsabgriff an den markierten Anschlüssen vom
Energy-Meter anschließen.
15. Das Energy-Meter muss je Phase mit einem LS-Schalter B6A
vorgesichert werden.
16. Die Klappwandler sind bereits angeschlossen.
Montage
Elektrische Installation
