Installationsanleitung FENECON Home

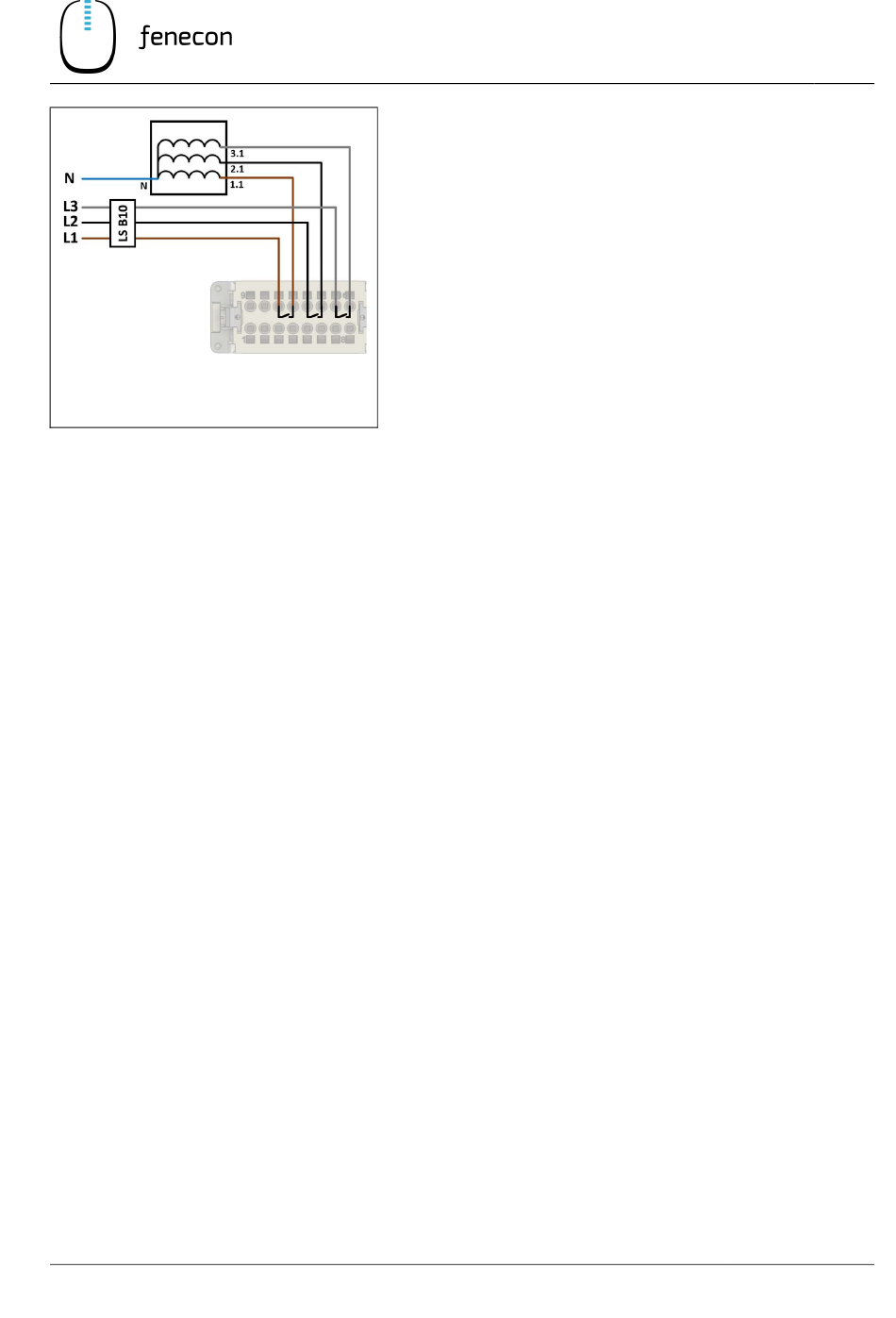

Anschluss eines Heizstabes mit maximal 6 kW
1. Damit jede Phase des Heizstabes separat angesteuert
werden kann, muss jede Phase einzeln an dem internen
Relais angeschlossen werden.
2. Hierfür die Phase 1 (braun) auf Pin 11 anschließen. Von Pin
12 weiter zum Heizstab. Für die Phase 2 (schwarz) und
Phase 3 (grau) werden Pin 13/14 und 15/16 verwendet.
3. Die Relais mit dem Heizstab müssen mit einem LS B10
vorgesichert werden.
4. Es wird ein Kabel (5G1,5) von der Unterverteilung zum
Harting-Stecker und ein Kabel (5G1,5) vom Harting-Stecker
zum Heizstab empfohlen.
5. Für genaue Infos zum Anschließen der Wärmepumpe
halten Sie sich an die Installationsanleitung des Herstellers.
