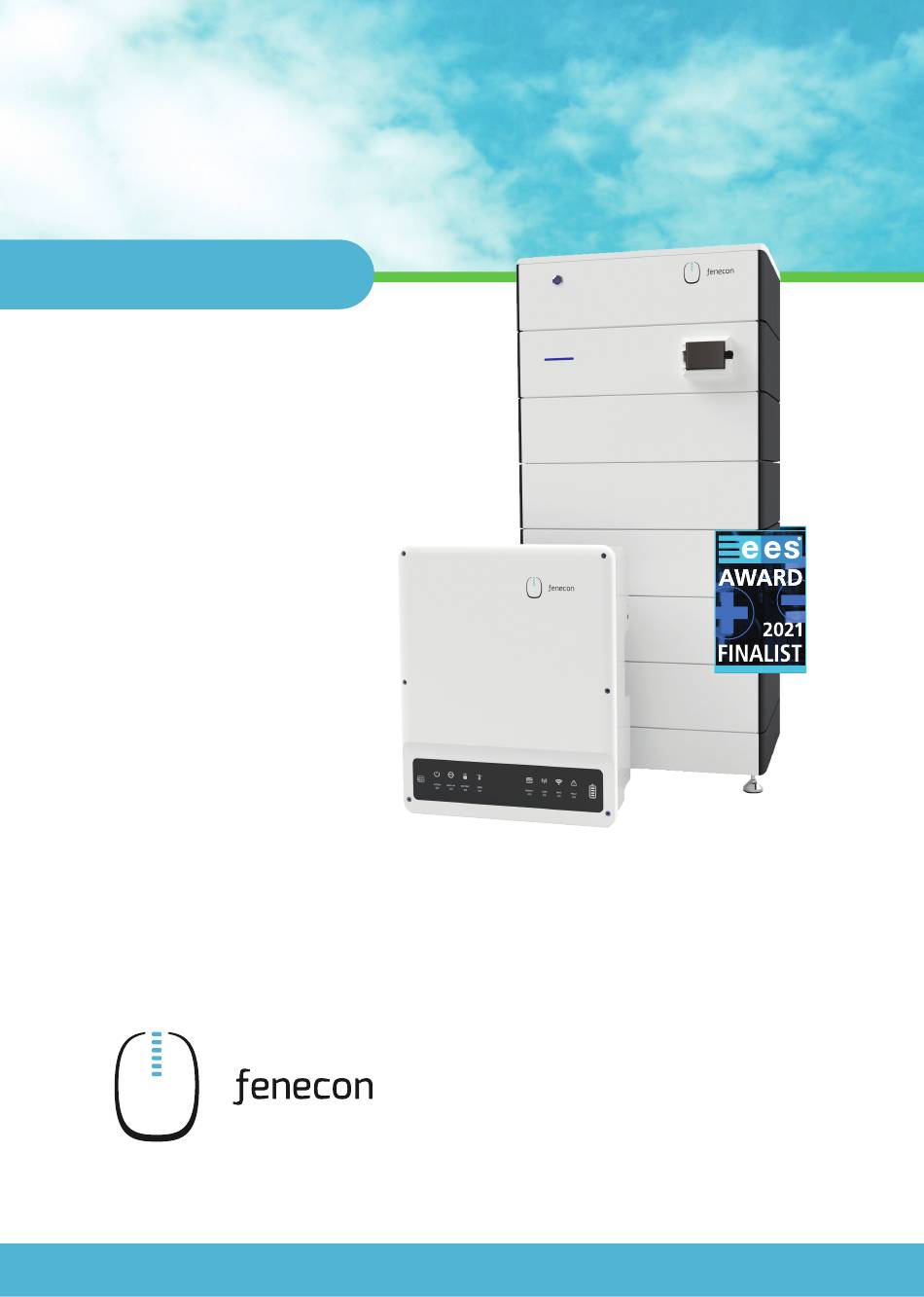

- Seite 1 FENECON Home Bedienungsanleitung V 2021/12 FÜR EINE BESSERE ZUKUNFT MIT 100% ERNEUERBARER ENERGIE...
-
Seite 2: Inhaltsverzeichnis
FEMS-Nummer der Anlage ........................13 3.3.2 Umgebungsbedingungen .......................... 13 3.3.3 Zertifizierung / Richtlinie .......................... 14 Bedienung der Anlage .................... 15 Anmeldung beim Netzbetreiber ....................15 Bedienstellen/Anzeigen Home - Wechselrichter ............... 15 4.2.1 Bedienelemente ............................15 4.2.2 Anzeigen ..............................16 Bedienstellen/Anzeigen Home-Batterieturm ................17 4.3.1 Home-EMS-Box ............................ - Seite 3 Maßnahmen bei längerem Stillstand der Anlage ..............36 Störungsbeseitigung ....................37 FEMS-Online-Monitoring ......................37 6.1.1 Störungsanzeige ............................37 6.1.2 Störungsbehebung ............................ 37 Home - Wechselrichter ......................38 6.2.1 Störungsanzeige ............................38 6.2.2 Störungsbehebung ............................ 38 Home-Batterieturm ........................39 6.3.1 Störungsanzeige ............................39 6.3.2...
-
Seite 4: Hinweise Zu Dieser Bedienungsanleitung
Der Betreiber muss diese Bedienungsanleitung vor Beginn des Betriebes der Anlage sorgfältig gele- sen und verstanden haben. Formelles zur Bedienungsanleitung © FENECON GmbH, 2021 Alle Rechte vorbehalten Nachdruck, auch auszugsweise, ist nur mit Genehmigung der Firma FENECON GmbH gestattet. Version/Revision Tabelle 1: Version Revision Version/ Änderung... -
Seite 5: Darstellungskonventionen
Falls diese gefährliche Situation nicht vermieden wird, kann dies zu leichten oder mäßigen Verletzungen führen. Dieses Signalwort kennzeichnet Handlungen zur Verhütung von Sachschäden. Das Beachten dieser Hinweise verhindert die Be- schädigung oder Zerstörung der Anlage. 4 / 43 Bedienungsanleitung FENECON Home... -
Seite 6: Fachbegriffe Und Abkürzungen
State of Charge – Ladezustand Die verfügbare Kapazität in einer Batterie, ausgedrückt als Prozent- satz der Nennkapazität. State of Health – Alterungszustand Surge Protection Device – Überspannungsschutz Verband der Elektrotechnik Elektronik Informationstechnik e. V. Widget Komponente des Online-Monitoring Bedienungsanleitung FENECON Home 5 / 43... -
Seite 7: Lieferumfang
Hinweise zu dieser Bedienungsanleitung Lieferumfang Lieferumfang Tabelle 4: Hardwarekomponenten Pos. Komponente Anzahl Bemerkung Home-Wechselrichter Home-EMS Box (enthält FENECON Energiemanage- ment) Home-Parallel Box optional für 2. Home-Batterieturm Home-Extension Box optional für 3. Home-Batterieturm Home-BMS Box je Home-Batterieturm Home-Batteriemodul abhängig von der be- stellten Kapazität... -
Seite 8: Sicherheit
Das Stromspeichersystem dient dem Speichern von elektrischer Energie in wiederaufladbaren Li- thium-Eisenphosphat Batteriemodulen (Beladen) und dem Bereitstellen von elektrischer Energie (Entladen). Dieser Be- und Entladeprozess erfolgt über einen angeschlossenen Home-Wechselrich- ter. Alle Prozesse des Stromspeichersystems werden durch das FEMS überwacht und gesteuert. -
Seite 9: Brandschutz
− Nicht auf die das Stromspeichersystem treten. 2.2.2 Brandschutz − Das Stromspeichersystem keinem direkten Sonnenlicht aussetzen − An den Home-Batteriemodulen den Kontakt mit leitfähigen Gegenständen (z. B. Drähten) ver- meiden. − Hitze- und Feuerquellen, brennbare, explosive und chemische Materialien vom Stromspeicher- system fernhalten. -
Seite 10: Betriebsmittel
− Nach Kontakt mit den Augen so schnell wie möglich 15 Minuten mit fließendem Wasser spülen. − Sofort an einen Arzt wenden. Weitere Informationen zur Elektrolytlösung sind im Sicherheitsdatenblatt der Batterie enthalten (⇒ Anhang, Mitgeltende Dokumente). Bedienungsanleitung FENECON Home 9 / 43... -
Seite 11: Allgemeine Beschreibung

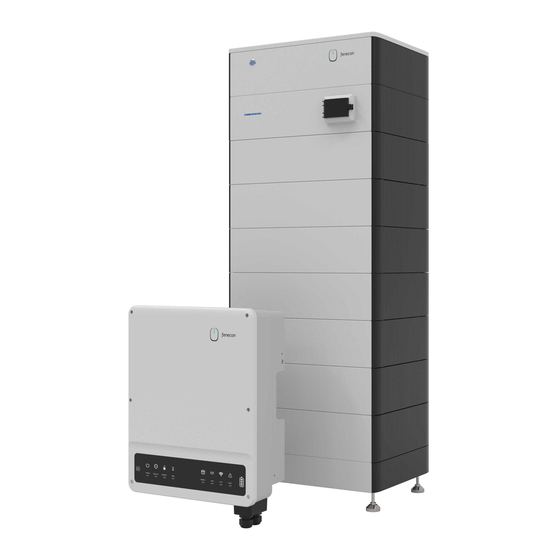

Allgemeine Beschreibung Betriebsmittel Allgemeine Beschreibung Der FENECON Home ist ein notstromfähiger Stromspeicher, der ein eigenes Stromnetz für den Haushalt aufbauen kann. In diesem modularen System zur Speicherung elektrischer Energie werden Lithium-Eisenphosphat-Batterien (LiFePO4) verwendet. 10 / 43 Bedienungsanleitung FENECON Home... -
Seite 12: Systemkonfiguration
Allgemeine Beschreibung Systemkonfiguration Systemkonfiguration Systemkonfiguration Bedienungsanleitung FENECON Home 11 / 43... -
Seite 13: Erforderliche Komponenten
Parallelschaltung von bis zu drei Batterietürmen ist darauf zu achten, dass bei jedem Batterieturm gleich viele Batteriemodule verbaut werden. Tabelle 6: Systemkonfiguration – Erforderliche Komponenten Anzahl Anzahl HV-Box Batteriemodule Batterietürme Parallel-Box Extension-Box max. – – – Aufbau Home-Speichersystem mit drei Batterietürmen 12 / 43 Bedienungsanleitung FENECON Home... -
Seite 14: Technische Daten
≤ 2.000 m Umgebungstemperatur, min. -30 °C Umgebungstemperatur, max. 60 °C Arbeitstemperatur Home-Batteriemodul, min. -10 °C Arbeitstemperatur Home-Batteriemodul, max. 50 °C Optimale Arbeitstemperatur Home-Batteriemodul, min. 15 °C Optimale Arbeitstemperatur Home-Batteriemodul, max. 30 °C Kühlung Lüfterlos Bedienungsanleitung FENECON Home 13 / 43... -
Seite 15: Zertifizierung / Richtlinie
Allgemeine Beschreibung Technische Daten 3.3.3 Zertifizierung / Richtlinie Tabelle 8: Allgemein – Zertifizierung / Richtlinie Benennung Wert/Größe Gesamte Anlage Home-Wechselrichter VDE 4105:2018-11 Tor Erzeuger Typ A 1.1 Home-Batteriemodul UN38.3 VDE 2510-50 14 / 43 Bedienungsanleitung FENECON Home... -
Seite 16: Bedienung Der Anlage
Anmeldung beim Netzbetreiber Bedienung der Anlage Anmeldung beim Netzbetreiber Die Anmeldung der Anlage beim zuständigen Netzbetreiber nimmt der Installateur nach der Mon- tage und Installation der Anlage vor. Bedienstellen/Anzeigen Home - Wechselrichter 4.2.1 Bedienelemente Bedienelemente am Home-Wechselrichter WARNUNG Durch das Ausschalten der DC-PV-Anlage ist das System immer noch betriebsbereit und ar- beitet weiter. -
Seite 17: Anzeigen
Bedienung der Anlage Bedienstellen/Anzeigen Home - Wechselrichter 4.2.2 Anzeigen Anzeigen am Home-Wechselrichter Tabelle 10: Bedienelemente am Home-Wechselrichter Pos. Beschreibung Farbe Funktion Reset-Taste Wi-Fi Reset Taste führt WLAN-Reset durch SYSTEM grüne LED Systemstatus BACK-UP grüne LED Back-up ist bereit / Leistung verfügbar... -
Seite 18: Bedienstellen/Anzeigen Home-Batterieturm
Bedienung der Anlage Bedienstellen/Anzeigen Home-Batterieturm Bedienstellen/Anzeigen Home-Batterieturm In den Home-Batterietürmen befinden sich alle Bedienstellen und Anzeigen an der Frontseite der obersten beiden Module. 4.3.1 Home-EMS-Box Bedienelemente und Anzeigen an der Home-EMS-Box Tabelle 11: Bedienelemente und Anzeigen an der Home-EMS-Box Bedienelement/... -
Seite 19: Home-Bms-Box
Bedienung der Anlage Bedienstellen/Anzeigen Home-Batterieturm Die genaue Erklärung zu den Bedeutungen der Funktion finden Sie im Kapitel 6.1. 4.3.2 Home-BMS-Box Bedienelemente und Anzeigen an der Home-BMS-Box Tabelle 12: Bedienelemente und Anzeigen an der Home-BMS-Box Pos. Bedienelement/ Anzeige/ Funktion Anzeige Stellung... -
Seite 20: Bedientätigkeiten
6. Erst wenn alle LEDs am Wechselrichter und an der Bat- terie nicht mehr leuchten, ist das System komplett ab- geschaltet. Dies kann ca. 30 Sekunden dauern. 7. Der Wechselrichter bleibt an, wenn eine der drei Ener- giequellen nicht abgeschaltet wird. Bedienungsanleitung FENECON Home 19 / 43... -
Seite 21: Anlage Einschalten
Taste an der EMS-Box für ca. 5 Se- kunden gedrückt werden. 7. Dies ist nur relevant, wenn die AC-Versorgung der Bat- terie am Notstromabgang angeschlossen ist. 8. Wenn der LED-Balken zu blinken beginnt kann der Tas- ter losgelassen werden. 20 / 43 Bedienungsanleitung FENECON Home... -
Seite 22: Fems-Online-Monitoring
Nach Bestätigung der AGB steht das FEMS-Online-Monitoring ohne Einschränkungen zur Verfü- gung. Zum Anmelden im FEMS-Online-Monitoring wie folgt vorgehen: Die FENECON Website aufrufen und auf "Login zum FEMS Online-Monitoring", im oberen rechten Bereich klicken, um sich mit den Login Daten anzumelden. Daraufhin erfolgt die Weiterleitung zum Monitoring. -
Seite 23: Monitoring Überblick
FEMS-Online-Monitoring Monitoring Überblick Monitoring Überblick Das FENECON Online-Monitoring besteht aus einer Live-Ansicht und einer historischen Ansicht, wie in der Online-Monitoring Übersicht zu sehen. Online Monitoring Übersicht 22 / 43 Bedienungsanleitung FENECON Home... -
Seite 24: Als App Auf Smartphone/Tablet Hinzufügen
Als App auf Smartphone/Tablet hinzufügen Als App auf Smartphone/Tablet hinzufügen Als ersten Schritt muss man sich, wie oben beschrieben, mit dem Browser auf der FENECON Web- site einloggen, um Zugriff auf das Monitoring zu erlangen. In den nachfolgenden Kapiteln werden verschiedene Browser und Betriebssysteme gezeigt. -
Seite 25: Navigation Seitenmenü
Navigiert in die Übersicht aller FEMS. Ist dem Account nur ein FEMS zugeordnet, navigiert man in die Live-Übersicht des zugeordneten FEMS. Einstellungen Hier können abhängig von den Benutzerrechten verschie- dene FEMS spezifische Einstellungen getätigt werden. 24 / 43 Bedienungsanleitung FENECON Home... -
Seite 26: Hauptfenster
Datum geändert werden. Gewählt werden kann zwischen Tag, Woche, Monat, Jahr und einem frei wählbaren anderem Zeitraum. Hat man einen Zeitraum gewählt kann man über die Pfeile nach vorne/hinten, um den gewählten Zeitraum, navigie- ren. Bedienungsanleitung FENECON Home 25 / 43... -
Seite 27: Widgets Allgemein
Mit einem Klick auf das Flat Widget gelangt man zum Ad- vanced Widget. Widgets haben standardmäßig die Controller ID als Namen vergeben (z.B. ctrlChannelSingleThreshold0), es kann ein eigener Name (z.B. Fußbodenheizung) durch einen Ad- min/Fenecon Mitarbeiter vergeben werden. 26 / 43 Bedienungsanleitung FENECON Home... -
Seite 28: Fems Monitoring Standard-Widgets
Die Autarkie gibt an zu wie viel Prozent die aktuell ge- nutzte Leistung durch Erzeugung und Speicherentladung gedeckt wird. Historische Ansicht: Flat Widget Falls die kumulierten Werte auf dem System freigeschaltet sind, zeigt das Widget den Autarkiegrad über den ausge- wählten Zeitraum. Bedienungsanleitung FENECON Home 27 / 43... -
Seite 29: Eigenverbrauch
Produktionsleistung angelegen hat. 5.7.4 Speicher Live Ansicht: Flat Widget Das Widget zeigt den aufsummierten Ladezustand, die Be- ladung sowie Entladung des Systems an. Das Batteriesym- bol ändert sich dynamisch, abhängig vom aufsummierten Ladezustand. 28 / 43 Bedienungsanleitung FENECON Home... -
Seite 30: Notstrom
Notstromlasten werden wieder versorgt, sofern keine erneute Überlast vorliegt. Können die anliegenden Lasten im Notstrommodus nicht über die Batterie versorgt werden, da die maximale Batterieauslastung überschritten wurde, so kann es ebenfalls zur Abschaltung des Wech- selrichters kommen. Siehe Abbildung 9: Bedienungsanleitung FENECON Home 29 / 43... -
Seite 31: Maximale Entladeleistung Je Nach Konfiguration
Dadurch wird die aktive Entladung der Batterie bei dem eingestellten Wert gestoppt. Eine Entladung der Batterie durch Standby-Verbraucher findet weiterhin statt, diese wird durch die DC-PV Anlage wieder ausgeglichen. Eine Beladung aus dem Netz ist nicht zulässig. 30 / 43 Bedienungsanleitung FENECON Home... -
Seite 32: Netz
Falls die kumulierten Werte auf dem System freigeschaltet sind, zeigt das Widget die Netzeinspeisung sowie den Netzbezug über den ausgewählten Zeitraum. Historische Ansicht: Advanced Widget Im Advanced Widget wird die Netzeinspeisung sowie der Netzbezug am Netzanschlusspunkt angezeigt. Bedienungsanleitung FENECON Home 31 / 43... -
Seite 33: Erzeugung
Falls die kumulierten Werte auf dem System freigeschaltet sind, zeigt das Widget die Gesamtproduktionsenergie über den ausgewählten Zeitraum. Historische Ansicht: Advanced Widget Im Advanced Widget werden die Produktionsdaten eines jeden Zählers sowie die Gesamtproduktionsleistung über den ausgewählten Zeitraum angezeigt. 32 / 43 Bedienungsanleitung FENECON Home... -
Seite 34: Verbrauch
Falls die kumulierten Werte auf dem System freigeschaltet sind, zeigt das Widget die Gesamtverbrauchsleistung über den ausgewählten Zeitraum. Historische Ansicht: Advanced Widget Im Advanced Widget werden die Verbrauchsdaten eines jeden Verbrauchers sowie der Gesamtverbrauch über den ausgewählten Zeitraum angezeigt. Bedienungsanleitung FENECON Home 33 / 43... -
Seite 35: Fems-App Netzdienliche Beladung
− Speicher bereits voll Live Ansicht: Advanced Widget Das Widget zeigt, ob die App aktiv ist. Zusätzlich werden verschiedene Informationen wie die maximale Beladung, der Endzeitpunkt der Beschränkten Beladung und die maximal erlaubten Netzeinspeisung an- gezeigt. 34 / 43 Bedienungsanleitung FENECON Home... - Seite 36 Einspeiseleistung über- schritten wird. Historische Ansicht: Flat Widget Das Widget zeigt über den ausgewählten Zeitraum die Zeit an, in der die netzdienliche Beladung aktive war. Ebenso wie viele Minuten die Einspeisebegrenzung vermieden wurde. Bedienungsanleitung FENECON Home 35 / 43...
-
Seite 37: Maßnahmen Bei Längerem Stillstand Der Anlage
Wenn die Batterie einen SOC von ca. 50% hat, kann diese über die DC-Sicherung an der Vorderseite ausgeschaltet werden. Eine aktive Beladung aus dem Netz auf einen Ladestand von 50% ist vom Netzbetreiber nicht zuge- lassen, sondern muss aus der PV-Anlage erfolgen. 36 / 43 Bedienungsanleitung FENECON Home... -
Seite 38: Störungsbeseitigung
Fehler erhalten Sie, wenn Sie auf das Ausrufe- zeichen in der rechten oberen Ecke klicken. Über die Scroll-Leiste kann der Ursprung der Warnung oder des Fehlers genauer untersucht werden. In diesem Beispiel liegt der Fehler bei dem eingesetzten Controller. Bedienungsanleitung FENECON Home 37 / 43... -
Seite 39: Home - Wechselrichter
Wenn das FEMS offline ist, folgen Sie den Schritten, die unter der Meldung angezeigt werden. Home - Wechselrichter 6.2.1 Störungsanzeige Störungen werden am Home-Wechselrichter über die LED-Anzeige [FAULT] wie folgt angezeigt: Störungsanzeige am Home - Wechselrichter 6.2.2 Störungsbehebung Bei Störungen am Home-Wechselrichter muss der FENECON-Service kontaktiert werden (⇒ Kapitel Störungsbeseitigung, Abschnitt FENECON-Service). -
Seite 40: Home-Batterieturm
Störungsbeseitigung Home-Batterieturm Home-Batterieturm 6.3.1 Störungsanzeige Störungen werden an der Home - BMS-Box über eine Rote LED dargestellt. Durch LED-Codes werden die verschiedenen Fehler dargestellt. Speicherstatus Speicherinformation blau/rot ★ ★ ★ ★ ★ Boot Lader ★ ★ ★ ★ Master / Slave ●... -
Seite 41: Störungsbehebung Nicht Möglich
FENECON-Service 6.3.2 Störungsbehebung nicht möglich Wenn Störungen nicht behoben werden können oder bei Störungen, die nicht in der Störungsliste erfasst sind, muss der FENECON-Service kontaktiert werden. Siehe Kapitel 6.4. FENECON-Service Bei Störungen der Anlage ist der FENECON-Service zu kontaktieren: Telefon:... -
Seite 42: Technische Wartung
Technische Wartung Prüfungen und Inspektionen An der Anlage müssen keine regelmäßigen Prüfungen und Inspektionen durchgeführt werden. Wartungsarbeiten An der Anlage müssen keine regelmäßigen Wartungsarbeiten durchgeführt werden. Reparaturen Bei defekten Komponenten muss der FENECON-Service kontaktiert werden. Bedienungsanleitung FENECON Home 41 / 43... -
Seite 43: Endgültige Außerbetriebnahme/Entsorgung
− Übrige Komponenten nach Materialbeschaffenheit sortiert entsorgen Elektroschrott, Elektronikkomponenten unterliegen der Sondermüllbehandlung und dürfen nur von zugelassenen Fachbetrieben entsorgt werden. Home-Batteriemodule Spezielle Hinweise zur Entsorgung der Home-Batteriemodule sind über den Kontakt zum Installa- teur einzuholen. 42 / 43 Bedienungsanleitung FENECON Home... -
Seite 44: Verzeichnisse
Position des Typenschildes ................... 13 Bedienelemente am Home-Wechselrichter ..............15 Anzeigen am Home-Wechselrichter ................16 Bedienelemente und Anzeigen an der Home-EMS-Box ..........17 Bedienelemente und Anzeigen an der Home-BMS-Box ..........18 Online Monitoring Übersicht ..................22 Maximale Entladeleistung je nach Konfiguration ............30 Störungsanzeige am Home - Wechselrichter .............. - Seite 45 FENECON GmbH Telefon +49 991 648 800 00 Brunnwiesenstr. 4 +49 991 648 800 09 www.fenecon.de 94469 Deggendorf info@fenecon.de Germany FENECON GmbH 2021- Druckfehler und technische Änderungen vorbehalten 11/2021...
