6.3.5 Anschluss und Verkabelung PV-Anlage mit integriertem Überspannungs-
schutz
Installationsanleitung FENECON Home

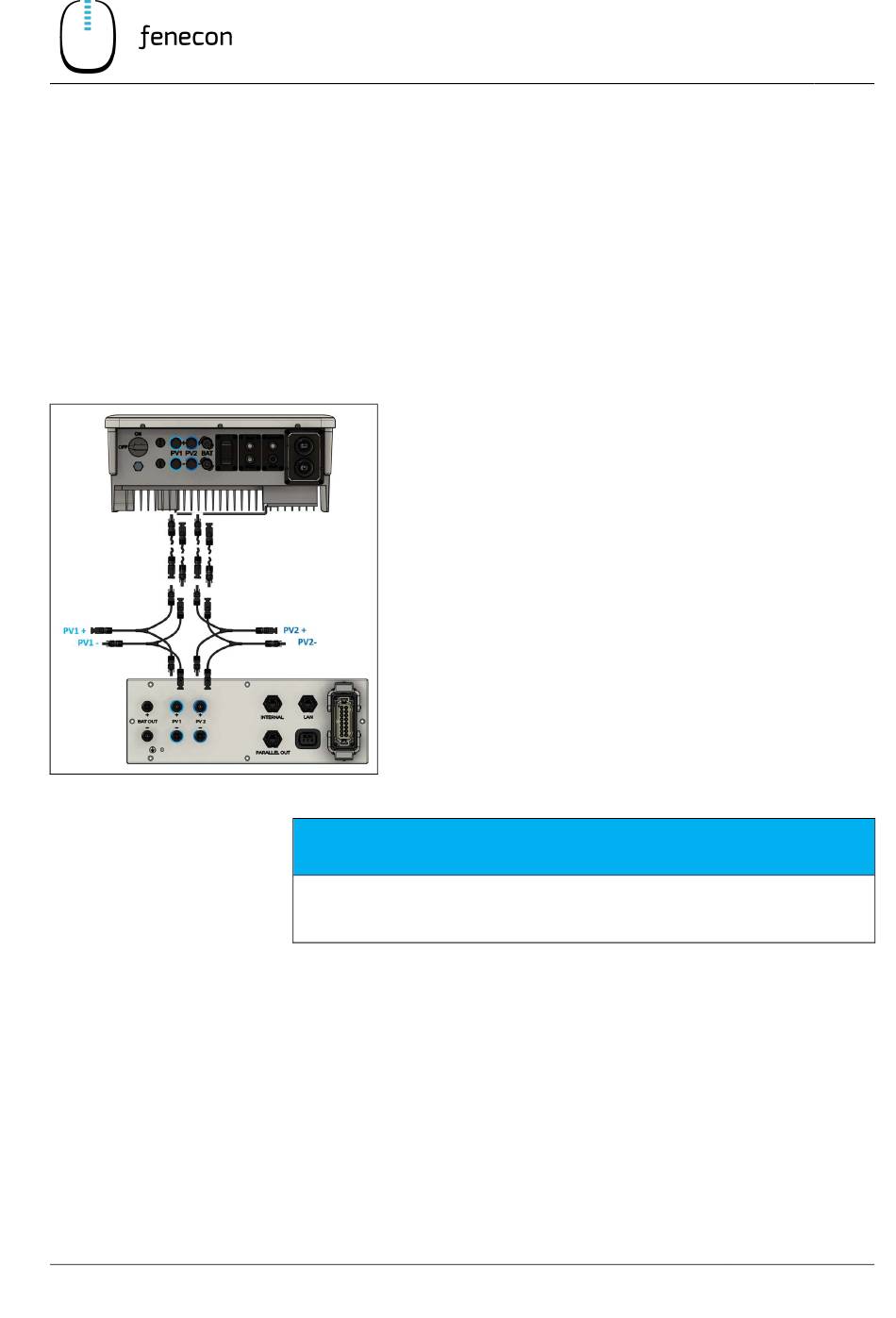

Die PV-Anlage mit den mitgelieferten Y-Adaptern und der mitgelieferten DC-
Leitung für die PV-Anlage anstecken.
Hierfür das vom Dach kommende Kabel von der PV-Anlage am Y-Adapter
(Seite mit nur einem Stecker/Buchse) anstecken. Eines der beiden anderen
Stecker am PV1/PV2-Anschluss der Batterie anstecken, das andere Ende mit-
tels beiliegender Kabel verlängern und am Wechselrichter an PV1/PV2 anste-
cken.
Dies ist für beide MPP-Tracker zu machen.
1. Das vom Dach kommende Kabel von der PV-Anlage am Y-
Adapter (Seite mit nur einem Stecker/Buchse) anstecken.
2. Eines der beiden anderen Stecker am Anschluss des Home-
Batteriemoduls anstecken.
3. Das andere Ende mit den beiliegenden Kabeln verlängern
und am Home-Wechselrichter anstecken.
HINWEIS
Hierbei ist auf die richtige Polung zu achten, ebenso, dass +/- der beiden
MPP-Tracker nicht vermischt werden.
