Installationsanleitung FENECON Home

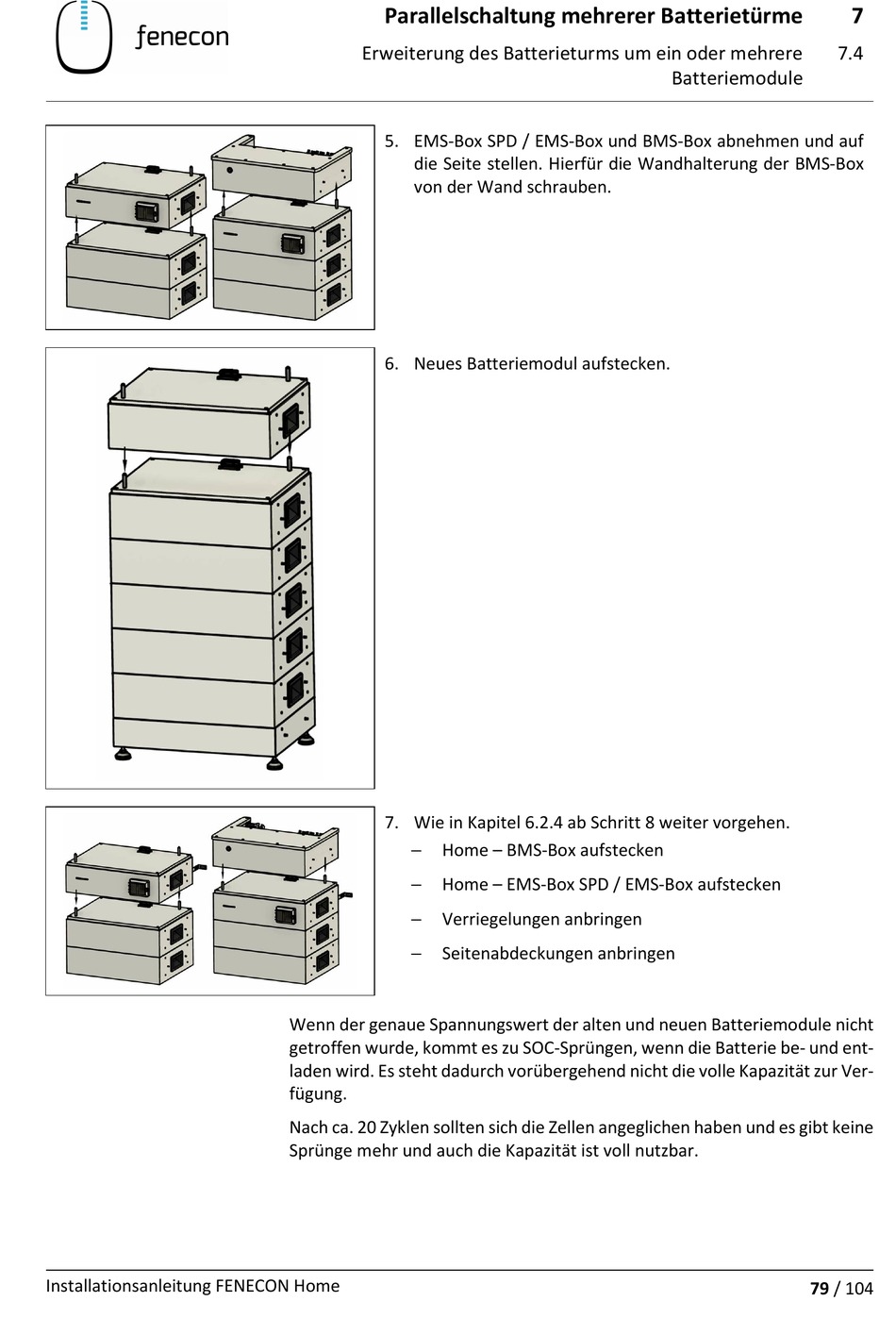

Parallelschaltung mehrerer Batterietürme
Erweiterung des Batterieturms um ein oder mehrere
5. EMS-Box SPD / EMS-Box und BMS-Box abnehmen und auf
die Seite stellen. Hierfür die Wandhalterung der BMS-Box
von der Wand schrauben.
6. Neues Batteriemodul aufstecken.
7. Wie in Kapitel 6.2.4 ab Schritt 8 weiter vorgehen.

Home – BMS-Box aufstecken

Home – EMS-Box SPD / EMS-Box aufstecken

Verriegelungen anbringen

Seitenabdeckungen anbringen
Wenn der genaue Spannungswert der alten und neuen Batteriemodule nicht
getroffen wurde, kommt es zu SOC-Sprüngen, wenn die Batterie be- und ent-
laden wird. Es steht dadurch vorübergehend nicht die volle Kapazität zur Ver-
fügung.
Nach ca. 20 Zyklen sollten sich die Zellen angeglichen haben und es gibt keine
Sprünge mehr und auch die Kapazität ist voll nutzbar.
7.4
Batteriemodule
79 / 104
7
