7.2.2. DC-Kabel zwischen drei Batterietürmen und dem Wechselrichter
FENECON Home Montage- und Serviceanleitung
Version:2023.01
7.2. Elektrische Installation weiterer Batterietürme

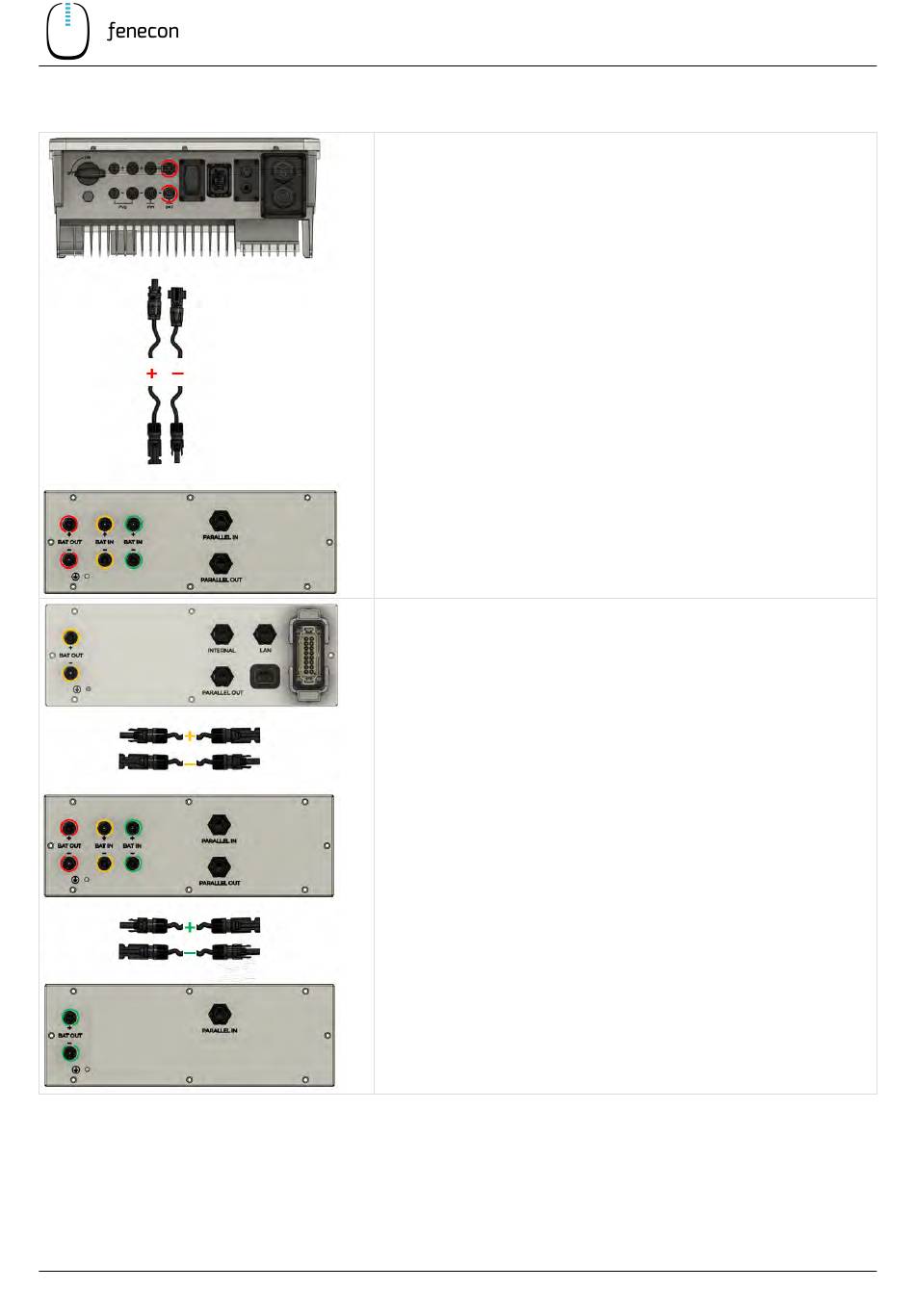

1. Das beiliegende 1,5m DC-Kabel für die Verbindung von Batterieturm und
Wechselrichter verwenden.
2. Wenn die Länge der DC-Batteriekabel nicht ausreicht, kann ein
handelsübliches PV-Kabel mit mindestens 6mm² verwendet werden. Für die
Stecker werden ein Satz MC4-Stecker auf der Batterieseite und ein Satz
Phoenix Contact Sunclix Stecker auf der Wechselrichterseite benötigt.
3. Die Kabel am zweiten Batterieturm (BAT OUT) mit der FENECON Home
Parallel-Box und dem Wechselrichter (BAT) verbinden. (rot)
4. Jeweils Plus (+) auf Plus (\+) und Minus (-) auf Minus (-) Stecken.
5. Die drei Batterietürme werden untereinander mit den in der Parallel-Box
und der Extension-Box beiliegenden Kabelsätzen verbunden.
6. Hierfür die beiden Kabel an der ersten Batterie (BAT OUT) und an der
zweiten Batterie (BAT IN) (gelb) anstecken.
7. Und die beiden anderen Kabel an der dritten Batterie (BAT OUT) und an
der zweiten Batterie (BAT IN) (grün) anstecken.
