3.3.3 EMS-Box – Anschlussbelegung

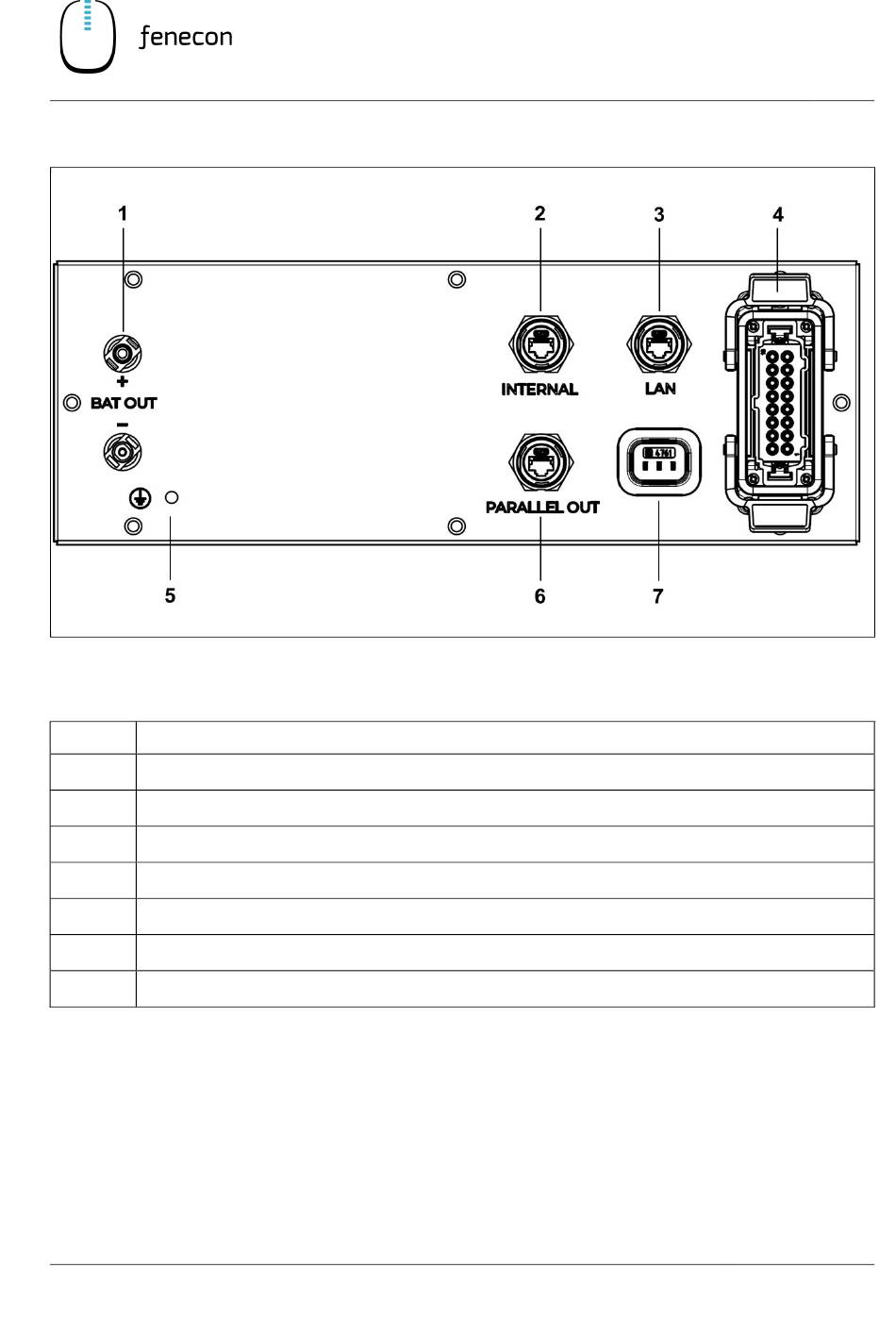

Abbildung 4: Anschlussbelegung – EMS-Box
Tabelle 9: Anschlussbelegung – EMS-Box
Pos.
Batterie Anschluss zum Wechselrichter (MC4)
1
Ansteuerung weiterer Verbraucher (z.B. Ladesäule; RJ45)
2
Anbindung Kundennetzwerk (LAN) RJ45 (nicht im Lieferumfang enthalten)
3
Kommunikation Wechselrichter, Relaisausgänge; Digitale Eingänge
4
Erdungsanschluss
5
Kommunikationsausgang für Parallelschaltung mehrerer Batterien
6
Spannungsversorgung z. B. NYM-I 3x1,5 mm
7
Installationsanleitung FENECON Home
Technische Daten – Home – EMS-Box SPD / Home – EMS-
Beschreibung
2 (nicht im Lieferumfang enthalten)
Technische Daten
Box
3
3.3
