8.5 Zusätzlicher AC-Zähler
8.5 Zusätzlicher AC-Zähler
86 / 104
Falls weitere Zähler für das Monitoren von weitern Verbrauchern oder Erzeu-
gern verbaut wurden, müssen diese nach Herstelleranleitung in den Strom-
kreis mit eingebunden werden.
Die kommunikative Einbindung wird nachfolgend beispielhaft an einem
Socomec Countis E24 gezeigt.
Es können nur Zähler, die von der Firma FENECON freigegeben sind, einge-
bunden werden.
Der erste Erzeugungszähler wird immer mit der Modbus ID 6 eingebunden.
Alle weiteren aufsteigend.

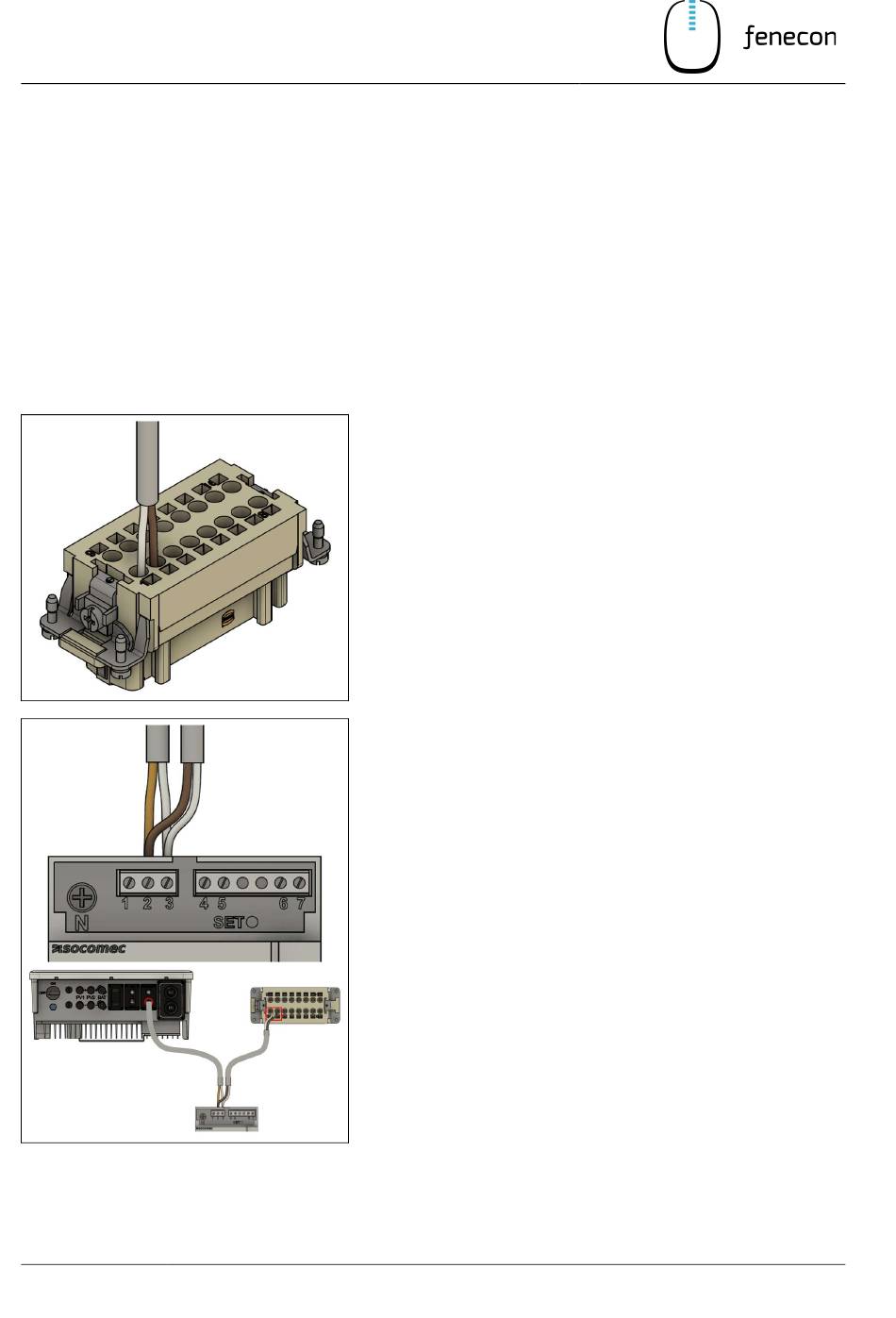

1. Anstatt die Kommunikationsleitung des Wechselrichters
direkt auf Pin 1/2 aufzulegen, wie in Kapitel 6.3.8
beschrieben, muss auf Pin 1/2 die Kommunikationsleitung
zum Zähler angeschlossen werden.
2. weiß auf 1; braun auf 2
3. Vom Zähler wird dann die Verbindung zum Wechselrichter
hergestellt. Somit müssen am Zähler jeweils zwei Adern an
einen Anschluss aufgelegt werden.
4. weiß auf 3; braun auf 2 von der Batterie
5. weiß auf 3; orange auf 2 zum Wechselrichter
