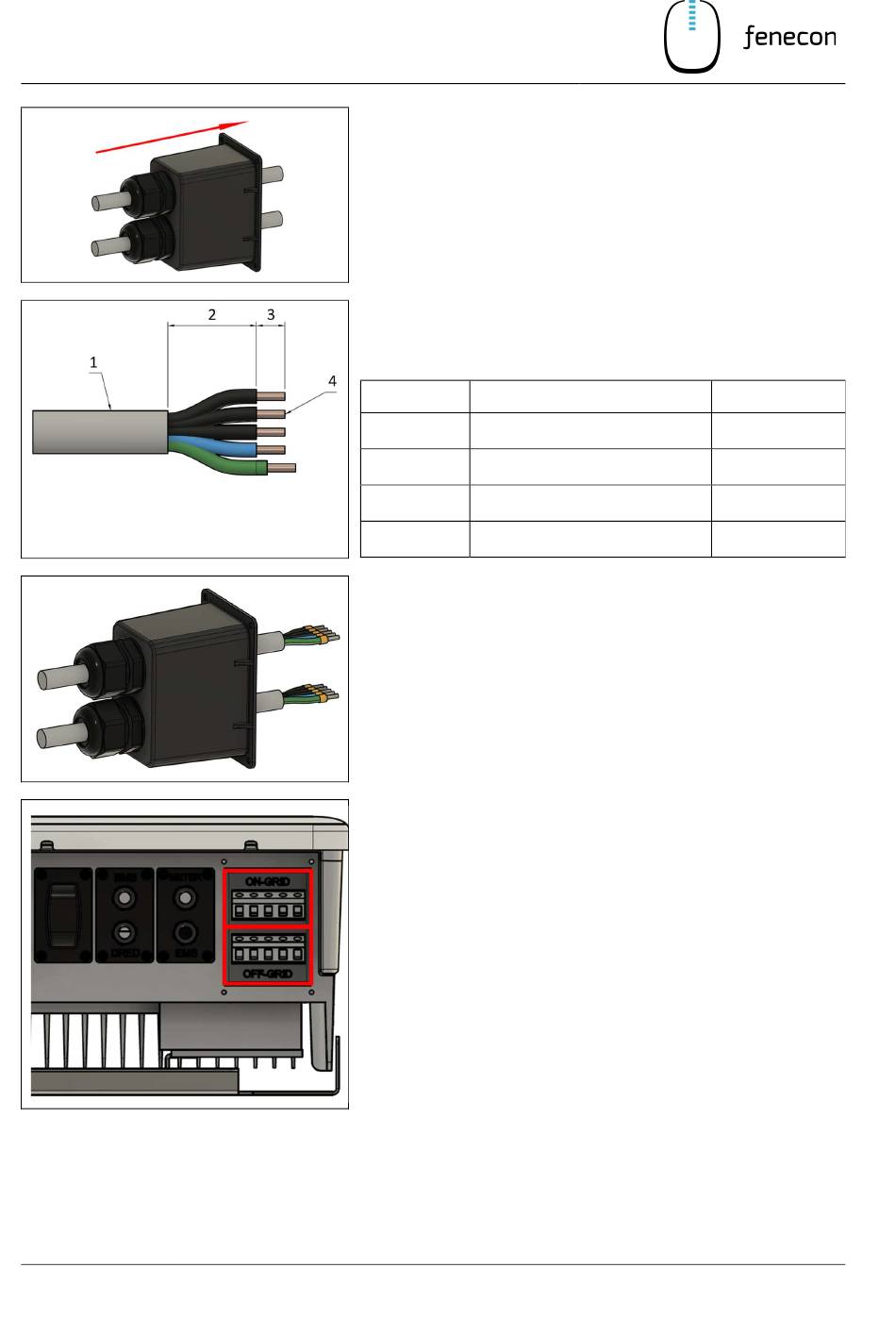

1. Die Zuleitung des Wechselrichters und die Leitung für den
Notstromabgang in die Kabeldurchführung einführen.
2. Die Kabel abisolieren
3. Darauf achten, dass der PE etwas länger als die anderen
Adern ist.
Abschnitt
Außendurchmesser
1
Länge entmanteltes Kabel
2
Länge abisolierter Leiter
3
Querschnitt Leiter
4
4. Ggf. die Adern mit passenden Aderendhülsen
versehen.
5. Die Kabel an den vorgesehenen Anschlüssen (ON-
GRID / OFF-GRID) anschließen.
6. Sicherstellen, dass ein Rechtsdrehfeld angeschlossen ist
7. Sicherstellen, dass Phase L1 am Wechselrichter und am
Energy-Meter die gleiche Phase ist, ebenfalls bei den
Phasen L2 und L3 darauf achten.
8. Der Wechselrichter muss mit einem LS-Schalter C25
vorgesichert werden.
Beschreibung
Installationsanleitung FENECON Home
Maße
13 – 18 mm
20 – 25 mm
7 – 9 mm
4 – 6 mm
