6.3

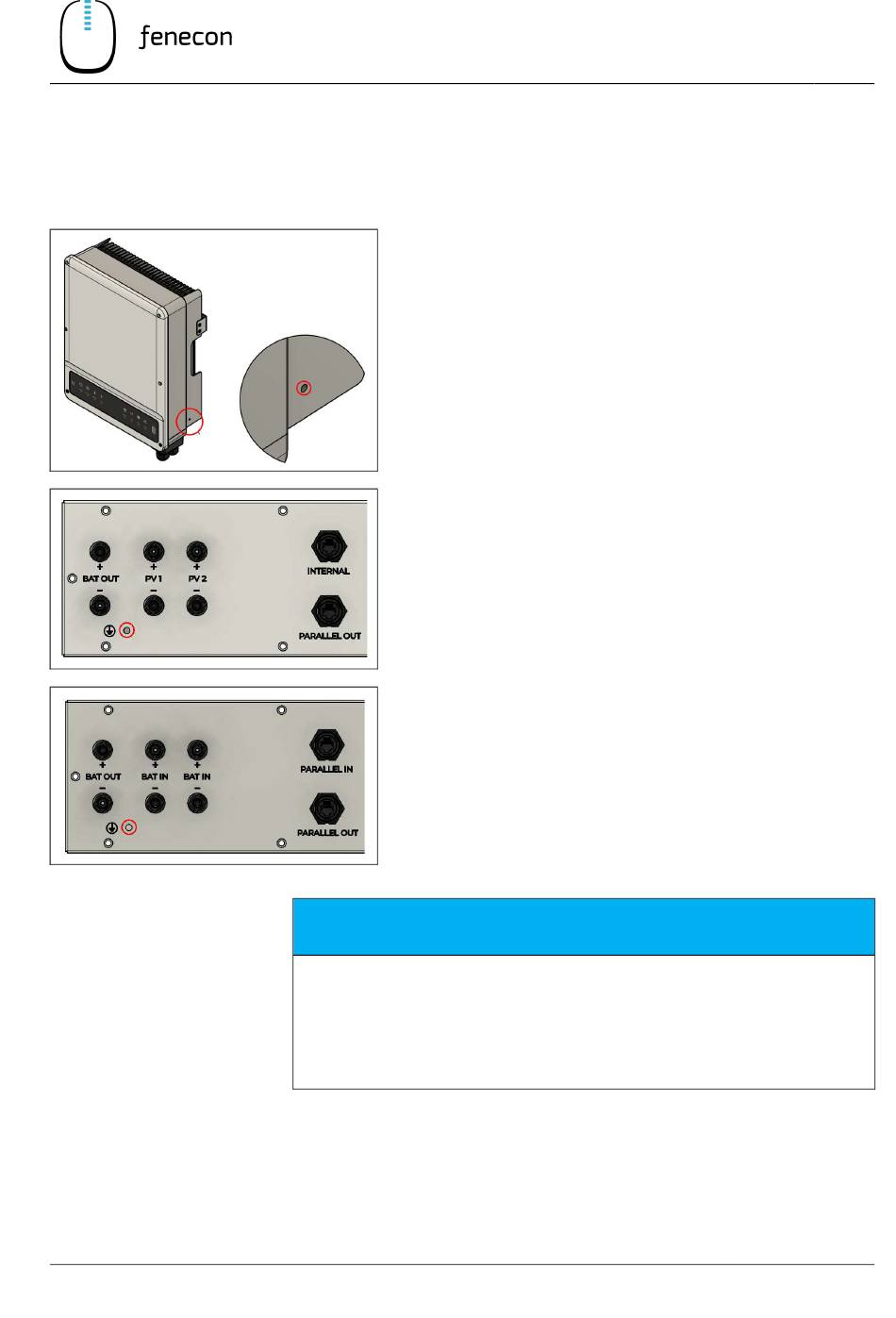

Elektrische Installation

6.3.1

Erdung des Wechselrichters und des Batterieturms

Installationsanleitung FENECON Home
1. Der
Potentialausgleisschiene geerdet werden.
2. Es ist mindestens ein 10 mm² Erdungskabel zu verwenden.
3. Hierfür die Erdungsleitung am Wechselrichter unten Recht
mit der beiliegenden Schraube befestigen (rot).
4. Jeder
Potentialausgleisschiene geerdet werden.
5. Es ist mindestens ein 16 mm² Erdungskabel zu verwenden.
6. Hierfür die Erdungsleitung der EMS-Box SPD / EMS-Box am
Erdungsbolzen befestigen (rot).
7. Jeder
Potentialausgleisschiene geerdet werden.
8. Es ist mindestens ein 10 mm² Erdungskabel zu verwenden.
9. Hierfür die Erdungsleitung der Parallel oder Extension-Box
am Erdungsbolzen befestigen (rot).
HINWEIS
Der Querschnitt der Erdung muss mindestens 10 mm² betragen.
Bei einer EMS-Box SPD muss der Querschnitt 16 mm² sein.
Der Wechselrichter und die Batterietürme müssen einzeln auf den Poten-
tialausgleich geerdet werden.
Elektrische Installation
Wechselrichter muss
Batterieturm muss
Batterieturm muss
Montage 6
6.3
direkt auf die
direkt auf die
direkt auf die
61 / 104
