3 Technische Daten
3.3 Technische Daten – Home – EMS-Box SPD / Home –
EMS-Box
3.3.2 EMS-Box SPD – Anschlussbelegung (Alternative zur EMS-Box) mit integrier-
tem DC-Überspannungsschutz für die DC-PV-Anlage

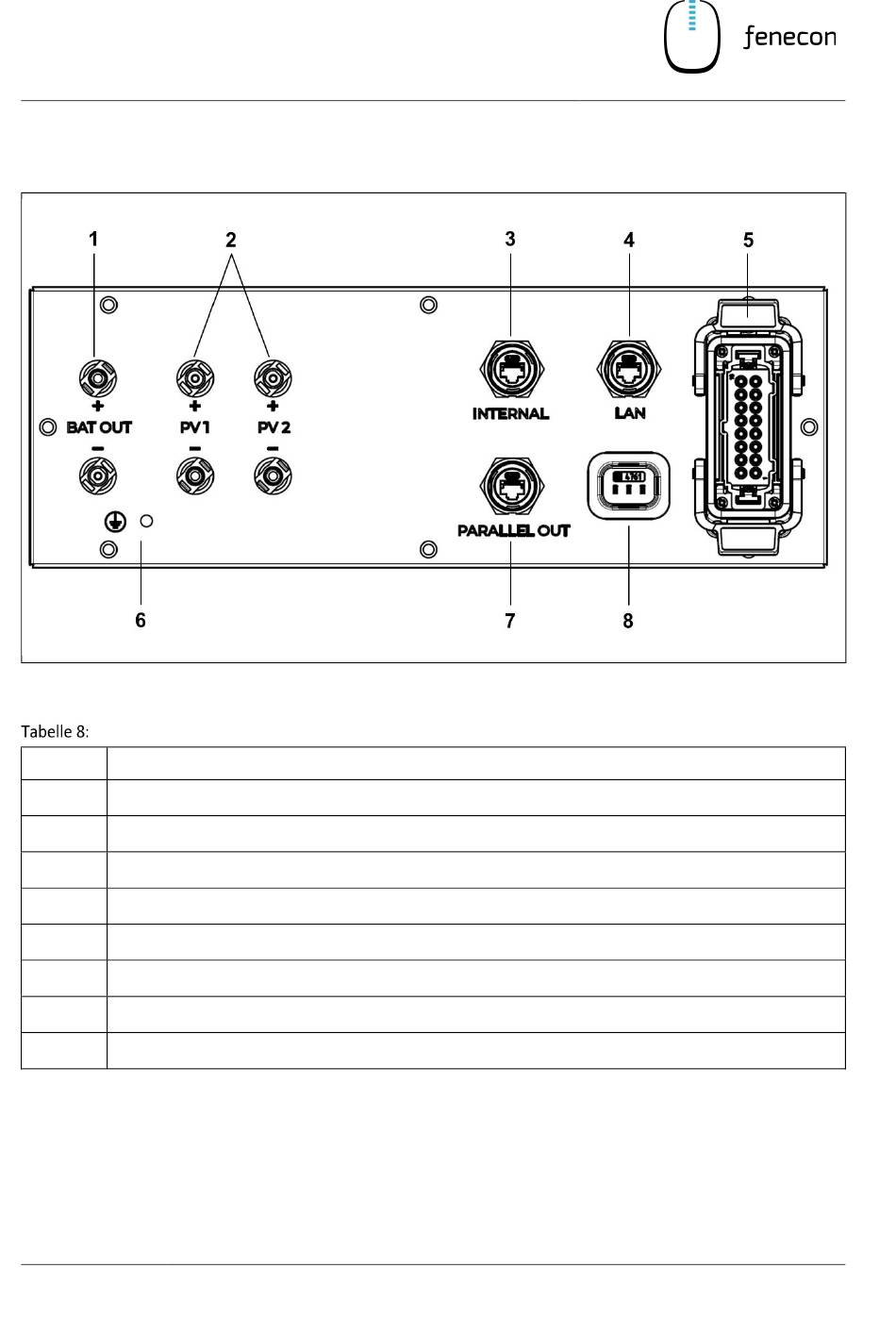

Abbildung 3: Anschlussbelegung – EMS-Box SPD
Anschlussbelegung – EMS-Box SPD
Pos.
Batterie Anschluss zum Wechselrichter (MC4)
1
PV Anschluss über Y-Stecker für DC Überspannungsschutz (MC4)
2
Ansteuerung weiterer Verbraucher (z.B. Ladesäule; RJ45)
3
Anbindung Kundennetzwerk (LAN) RJ45 (nicht im Lieferumfang enthalten)
4
Kommunikation Wechselrichter, Relaisausgänge; Digitale Eingänge
5
Erdungsanschluss
6
Kommunikationsausgang für Parallelschaltung mehrerer Batterien
7
Spannungsversorgung z. B. NYM-I 3x1,5 mm
8
18 / 104
Beschreibung
2 (nicht im Lieferumfang enthalten)
Installationsanleitung FENECON Home
