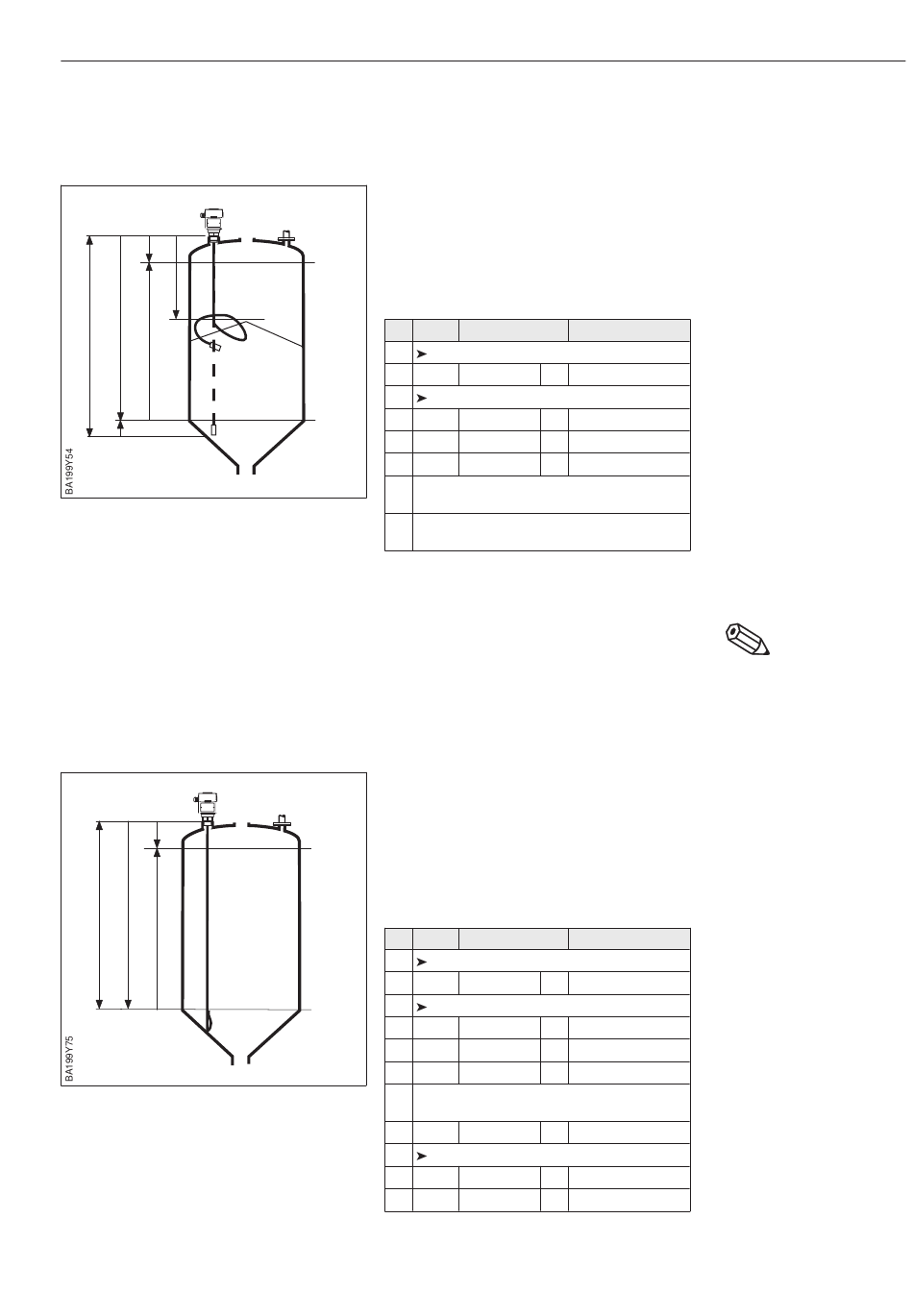

Dieser Abgleich wird durchgeführt, wenn ein Einbautenabgleich notwendig ist, aber das
Silo nicht völlig entleert werden kann. Der Abstand zwischen Produktoberfläche und
Prozeßanschluß muß mindestens 1 m betragen und das Seil sollte möglichst senkrecht
in dem aufzunehmenden Bereich (D*) hängen.
B
> 1 m
D*
E
L
F
35 cm
Hinweis!
•
Bei gekürzter Sonde neue Meßlänge in V3H5 (ML) eingeben, danach Meßbereich in
V0H1 und V0H2 neu einstellen.
•
Eine genaue Messung ist erst nach Ausstreckung der Sonde über die gesamte
Länge möglich.
6.3

Abgleich von Sonden mit Schlaufe

Sonden mit Schlaufe müssen durch Eingabe der Meßlänge ML, welche während der
Installation ermittelt wurde, abgeglichen werden, siehe Kapitel 2.6.
B
E
ML
F
•
Bei bedeckter Sonde Reflexionsqualität überprüfen. Die Anzeige in V3H2 sollte
> = 3 sein.
Endress+Hauser
•
Sonde gemäß Kapitel 2 und 3 montie-
ren und anschließen.
•
Nullpunkt (E): Sondenlänge L - 35 cm.
•
Spanne (F):
100%
20 mA Werkseinstellung V3H8: B = 30 cm.
•
Distanz D* = Distanz zur
# VH Eingabe
Diagnose
1 V9H5 333
Einbautenabgleich
0%
2 V3H0 2
4 mA
3 V3H1 1
4 V3H5 D* - 0,3 m
5 Warten bis Balkenanzeige nicht mehr blinkt
bzw. rote LED erlischt.
6 Die Werkseinstellung für die Meßlänge wird
jetzt in V3H5 angezeigt.
•
Sonde gemäß Kapitel 2 und 3 montie-
ren und anschließen.
•
Nullpunkt (Leerdistanz E) =
ML (oder kleiner ML).
100%
•
20 mA
Spanne (Volldistanz F) =
max. 90% E bzw. max E – B
wobei B = 30 (Werkseinstellung).
# VH Entry
Diagnose
1 V9H5 333
0%
Einbautenabgleich
4 mA
2 V3H0 1
3 V3H1 1
4 V3H5 ML
5 Warten bis Balkenanzeige nicht mehr blinkt
bzw. rote LED erlischt
6 V3H5 ML
Grundabgleich
8 V0H1 E (m/ft)
9 V0H2 F (m/ft)
6 Abgleich über Anzeigemodul/Fernbedienung
90 % E, aber max. E – B
Produktoberfläche – 1 m.
Text
VH
Rücksetzen
H
Teilabgleich
H
Abgleich aktivieren
VH
s. o.
Text
VH
Reset
H
Kundenabgleich
H
Abgleich aktivieren
+H
Meßlänge
+H
Meßlänge
H
Leerdistanz
VH
Volldistanz
Teilabgleich
Hinweis!
27
