Fernbedienung - Endress+Hauser Levelflex FMP 232 E Betriebsanleitung

Levelflex FMP 232 E/332 E
4.2

Fernbedienung

Eine Fernbedienung des Levelflex kann über die Kommunikationsschnittstellen 4...20 mA
mit HART erfolgen. Die Bedienung ist von der Meßeinrichtung abhängig.
•
Bei Computerbedienung über Commubox FXA 191 bzw. FXN 672 und Gateway
wird die Bedienmatrix benutzt, siehe Seite 20.
•
Die Bedienung mit dem Handbediengerät erfolgt durch ein Menü.
LCD-Anzeige mit
FMR1130:LIC0001
Menütexten
Online
1 >Group Select
2 PV
HELP
Funktionstasten
Menüanwahl-
I
O
tasten
Parametereingabe-
tasten
Die Bedienung des HART-Handbediengerätes DXR 275 ist in der mitgelieferten Betriebs-
anleitung beschrieben.
•
Das Menü "Group Select" ruft die Matrix auf: Die Zeilen stellen die Menü-
überschriften dar.
•
Parameter werden über Untermenüs eingestellt.
•
Tasten , führen auf- und abwärts durchs Menü.
•
Tasten , wecheln zum nächsten bzw. zum vorherigen Menü.
•
Parametereingabe erfolgt über entsprechende Parameter-Tasten.
– SEND bestätigt die Eingabe
•
Tasten F1...F4 leiten die angezeigte Funktion ein, z. B. HOME.
In den nachfolgenden Abläufen erscheinen die DXR 275-Menüzeilen in der Spalte "Text".
Kapitel 10 enthält eine Gegenüberstellung der Menüpositionen und Matrixfelder.
Endress+Hauser
FMP232: LIC0001
Online
1->Group Select
2 PV
8.7m
HELP
F1
8. 7 m
FMP232: LIC0001
F2 F3 F4
Group Select
1->Calibration
2 Linearisation
3 Probe mapping
4 Extended Calibration
5 Diagnosis
HOME
FMP232: LIC0001
F1 F2 Calibration F3 F4
1 Measured Value
2->Empty Calibration
3 Full Calibration
4 Output Damping
5 4 mA Value
HOME
F1 F2 F3 F4
Kapitel 4 Bedienung

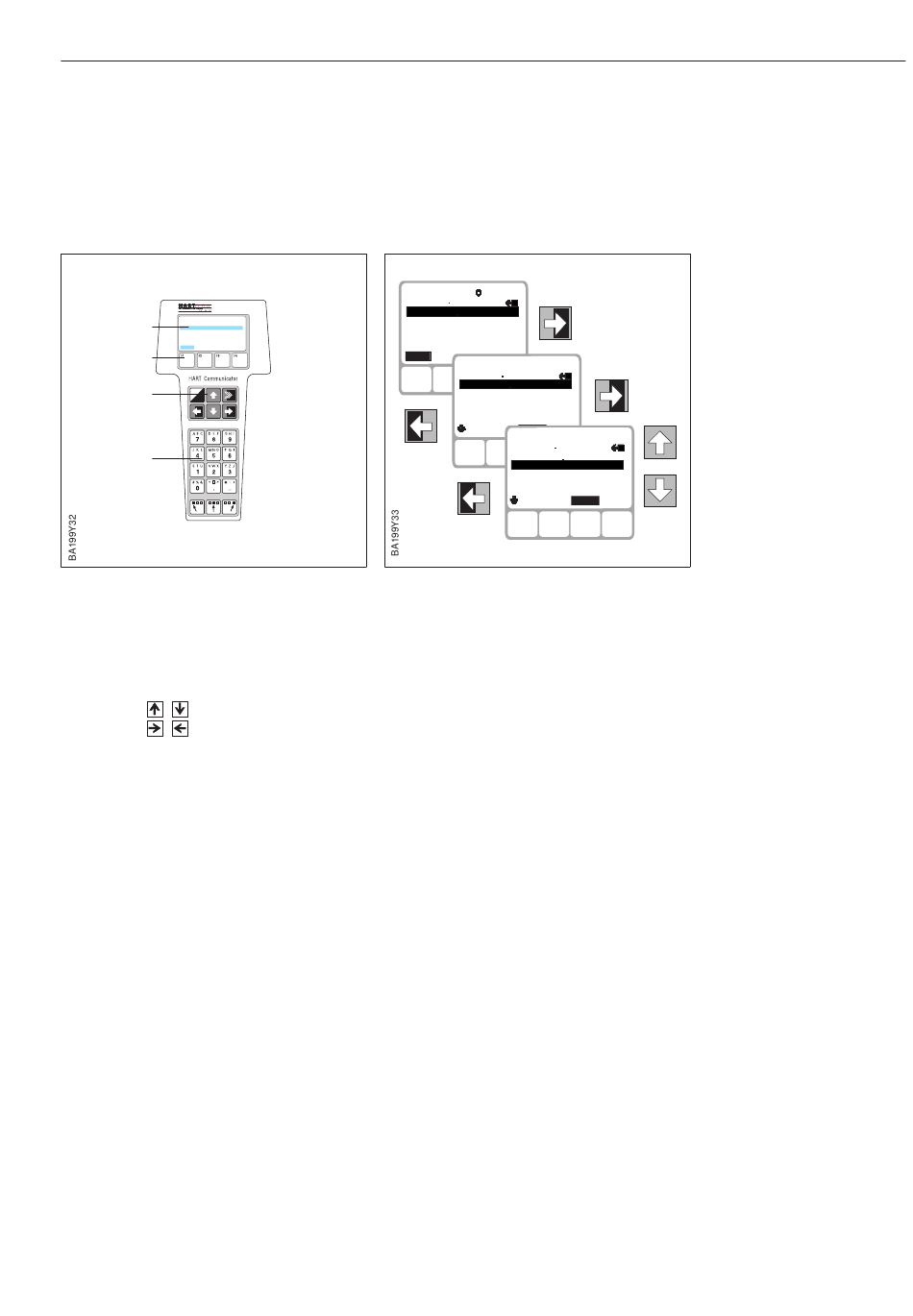

Abb. 4.3
Bedienelemente und Tasten-
funktion des Handbediengeräts
DXR 275
HART-Handbediengerät
DXR 275
