Levelflex FMP 232 E/332 E
6 Abgleich über Anzeigemodul/Fernbedienung
Dieses Kapitel beschreibt die Grundeinstellung und erweiterten Funktionen, die über die
Bedienmatrix eingestellt werden können. Die Bedienmatrix ist zugänglich durch:
•
Das eingesteckte Anzeigemodul und Tasten
•
HART-Handbediengerät DXR 275 (wird in ein Menü umgewandelt)
•
Bedienprogramm Commuwin II.
Es wird hier hauptsächlich die Matrixbedienung über Tastatur beschrieben. Vor jedem
Bedienablauf steht jedoch das jeweilige Menü für das HART-Handbediengerät, z.B
Diagnose, die Texte orientieren sich an der Menüführung.
Es wird empfohlen, die Einstellung in der Tabelle in Kapitel 8 einzutragen.
6.1

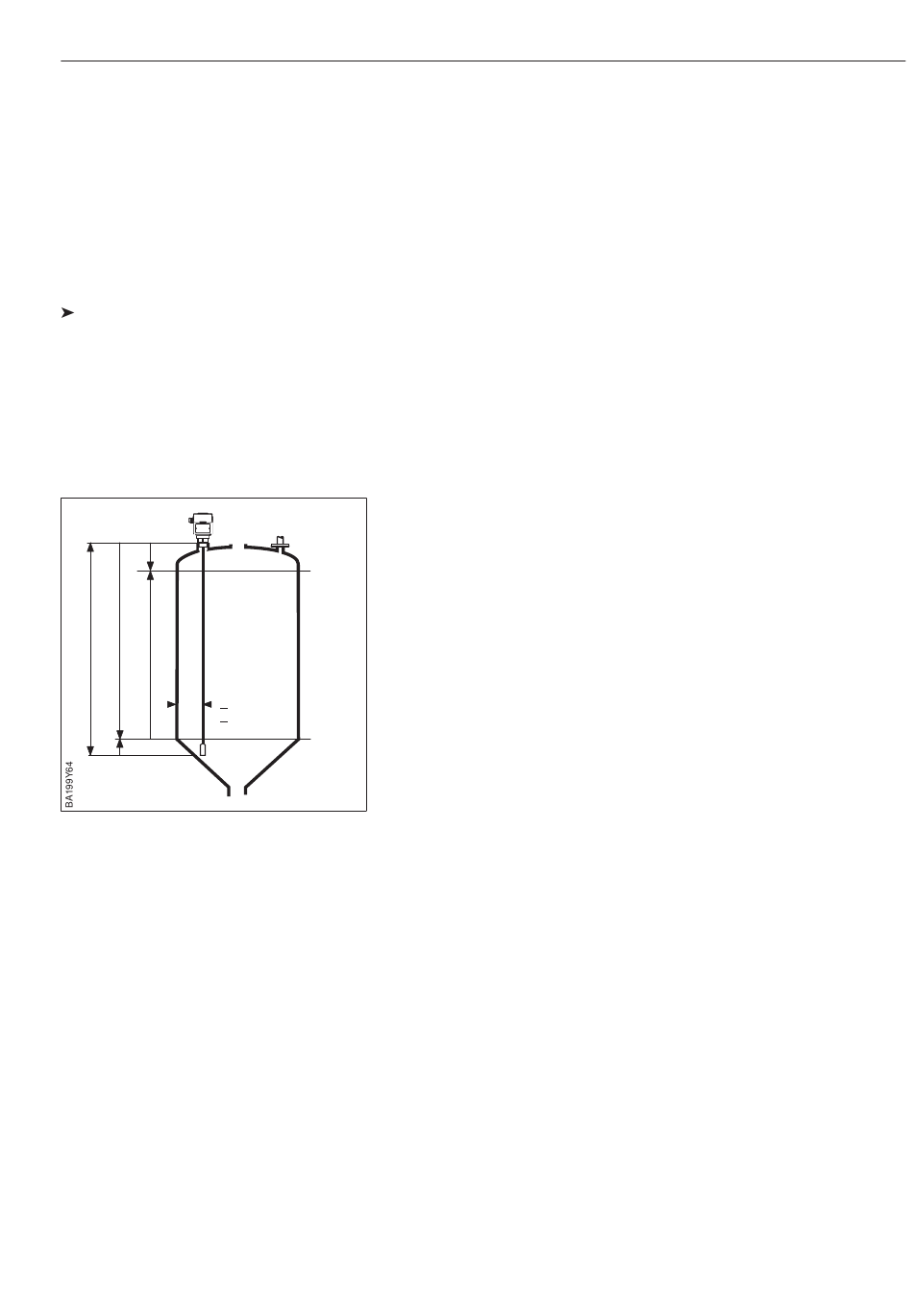

Montieren und messen (Sonden mit Straffgewicht)

Der Levelflex verläßt das Werk in einem Zustand, der in den meisten Fällen eine sofortige
Messung ermöglicht:
B
E
L
F
> 30 cm
> 40 cm bei
Betonsilos
35 cm
Endress+Hauser
•
Sonde gemäß Kapitel 2 und 3 montie-
ren und anschließen: Idealerweise 1½"
Muffe oder Stutzenabmessungen ent-
sprechend der Tabelle Seite 10.
100%
•
Die Messung funktioniert erst korrekt,
20 mA
nachdem die Sonde einmal auf der gan-
zen Länge frei im Silo hing.
•
Nullpunkt (E): Sondenlänge L - 35 cm
•
Spanne (F):
Werkseinstellung V3H8: B = 30 cm
•
Bei bedeckter Sonde in V3H2 (Balken-
anzeige auch in V0H8) prüfen, ob Refle-
0%
xionsqualität ≥ 3.
4 mA
Keine andere Einstellungen nötig, es sei
denn, daß ein anderer Meßbereich er-
wünscht wird oder das Sondenseil gekürzt
worden ist, siehe auch Hinweis.
6 Abgleich über Anzeigemodul/Fernbedienung
90 % E, aber max. E – B
