Schnellinbetriebnahme
Levelflex - Schnellinbetriebnahme
Der Levelflex wird mit einem Werksabgleich ausgeliefert, so dass das Gerät in den meisten Fällen ohne weiteren Abgleich funktioniert. Ein Ab-
gleich / Anpassung an Ihre Anwendung ist notwendig, wenn:
1.) Sonde in Stutzen eingebaut ist, mit Stutzenhöhe L > 100 mm und / oder ∅ > 100 mm.
2.) Die Sonde gekürzt wurde.
3.) Abstand der Sonde zu Einbauten > 400 mm

Einbautenabgleich bei leerem Silo

1. ohne Anzeigedisplay, oder Display abgezogen,
Sonde ungekürzt !
1.) Rücksetzen auf
Defaultwerte:
drücken bis rote LED leuchtet,
warten bis rote LED erlischt
(ca. 30-60 s)
2.) Abgleich
drücken bis rote LED leuchtet,
warten bis rote LED erlischt
(ca. 30-60 s)
2. mit Anzeigedisplay, auch bei gekürzter Sonde
Eingaben erfolgen in "Matrixfelder",
Navigieren in der Matrix mit V
Eingabe der Werte mit oder
Funktion aktivieren, so dass Anzeige blinkt,
durch drücken der oder
1.) In Feld V9H5 gehen
•
"333" eingeben, dazu Taste lange gedrückt
halten, (rücksetzen auf Defaultwerte)
•
V
und gleichzeitig drücken
V
2.) In Feld V3H0 gehen (3x drücken)
•
"1" eingeben (kompletter Abgleich über ganze
Sondenlänge)
•
Taste drücken
3.) Im Feld V3H1: "1" eingeben
4.) In Feld V3H5 gehen (4x
•
Sondenlänge in m eingeben, falls Wert schon
eingegeben ist: oder
•
V
und gleichzeitig drücken, jetzt wird das
Setup berechnet.
•
Warten bis Balkenanzeige nicht mehr blinkt,
ca. 30 - 60 s
Wenn Sondenlänge verändert wurde:
5.) In Feld V3H5 gehen
•
Wert für Messanfang ablesen
6.) In Feld V0H1 gehen
•
Wert aus V3H5 eingeben (Nullabgleich)
•
Taste drücken
7.) Im Feld V0H2 Messbereich (Spanne) in m eingeben,
(min, Abstand zum Prozessanschluß: 300 mm) Wert im Matrixfeld V3 H8 prüfen
und Tasten
Tasten
Taste !
drücken)
Taste drücken.

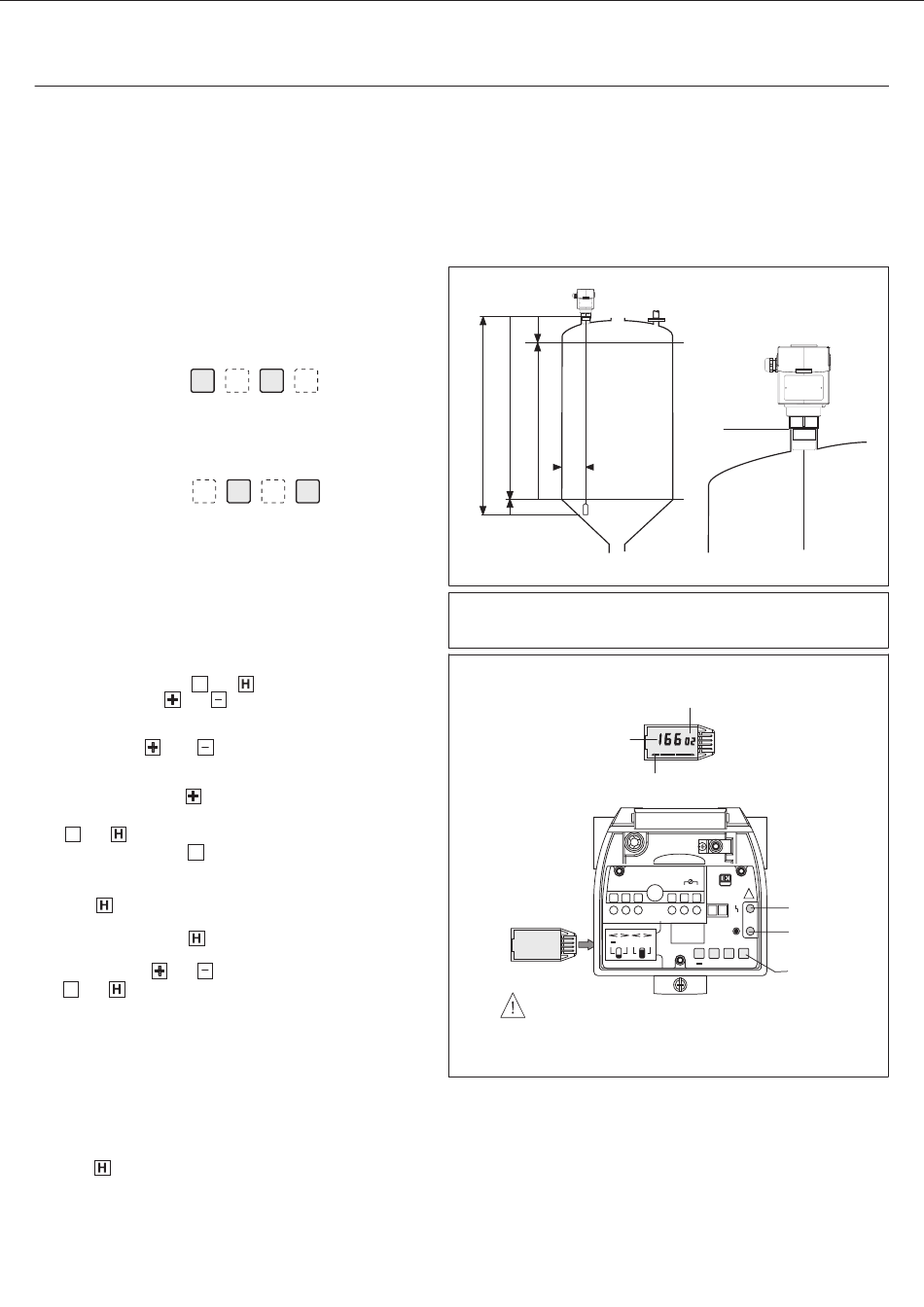

Referenzpunkt
der Messung
B
E
L F
>= 40 cm
35 cm
L: Bestellte Sondenlänge
B: Blockdistanz, Min.: 30 cm (V3H8)
Messwert Messwert
Balkendiagramm Balkendiagramm
(Stromausgang/Reflexionsqualität) (Stromausgang/Reflexionsqualität)
L+ L+ L- L-
L1 L1 N N
1 1 2 2
+
Displaymodul
muss im Ex-Bereich
Achtung ! immer eingesteckt sein
Levelflex FMP 232 E/332 E
100 %
20 mA
Referenzpunkt
der Messung
0 %
4 mA
E: Leerdistanz = Nullpunkt (V3H5)
F: Volldistanz = Spanne (V0H2)
Matrixposition Matrixposition
V V H H
4 ... 4 ... 20 mA 20 mA
I+ I+ I- I-
4 4 5 5 6
!
rote LED
rote LED
Störung Störung
grüne LED grüne LED
Bereitschaft Bereitschaft
V H
+
V H
Bedientasten Bedientasten
