Levelflex FMP 232 E/332 E
2.6

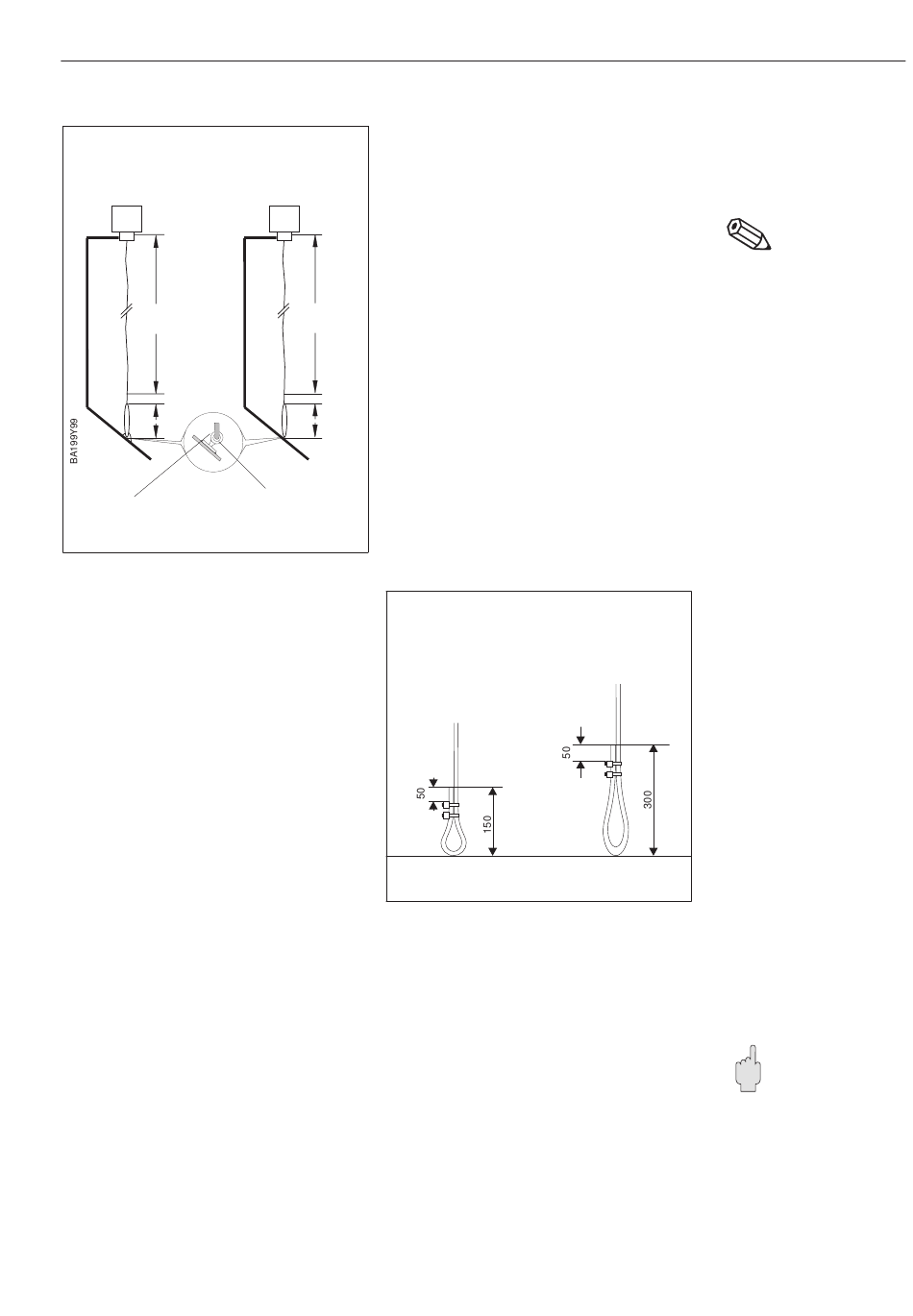

Befestigung von Sonden mit Schlaufe im leeren Silo

Abmessungen der Schlaufe abhängig von der Seildicke
FMP 232 E (4 mm)
ML
(V3H5)
50
150
z. B. angeschweißte Öse
•
Seilklemmen entfernen.
•
Levelflex im Prozessanschluß einbauen.
Seil ganz locker durch die Befestigungs-
öse ziehen.
Seil fixieren nicht spannen!
•
Schlaufe so klein wie möglich formen,
entsprechend Abb. Schlaufe.
•
Die 2 Seilklemmen im Abstand von
20-30 mm befestigen.
•
Dabei Schrauben mit Loctite Schrauben-
sicherungsklebstoff (z.B. Loctite 243)
sichern und mit folgendem Drehmoment
anziehen:
FMP 232 E: 2...2,5 Nm,
FMP 332 E: 5...6 Nm.
•
Nach ca. 1 Stunde Klemmschrauben nachziehen.
Überstehendes Seil ca. 50 mm über der oberen Seilklemme abschneiden.
•
Die Länge des abgeschnittenen Seiles abmessen und den Wert im Deckel eintragen.
•
Nach dem elektrischen Anschluss muss der Wert im Matrixfeld V3/H5 um diese
abgeschnittene Länge reduziert und dann ein Einbautenabgleich gemacht werden.
Endress+Hauser
Die Abspannung muß mit dem Sondenseil
selbst und im kürzestmöglichen Abstand
zum Behälterboden erfolgen.
FMP 332 E (8 mm)
Hinweis!
•
Verankerungen mit einem zusätzlichen
anderen Seil vermeiden, weil dies zu
Störungen der Messung führen kann
•
Die Schlaufe soll so kurz wie möglich
gemacht werden.
ML
•
Seil nur ganz locker befestigen, auf kei-
(V3H5)
nen Fall straff spannen, weil sonst die
Zugbelastung extrem hoch wird!
•
50
max. 150 mm für FMP 232 E oder
•
300
max. 300 mm für FMP 332 E
keine Isolierung
notwendig
Sonde wie folgt montieren:
FMP 232 E FMP 332 E
Abb. "Schlaufe"
Kapitel 2 Einbau
Hinweis!
Schlaufengrösse
Montage
Hinweis
Achtung!
15
