Kapitel 5 Abgleich vor Ort ohne Anzeigemodul
Hinweis!
24

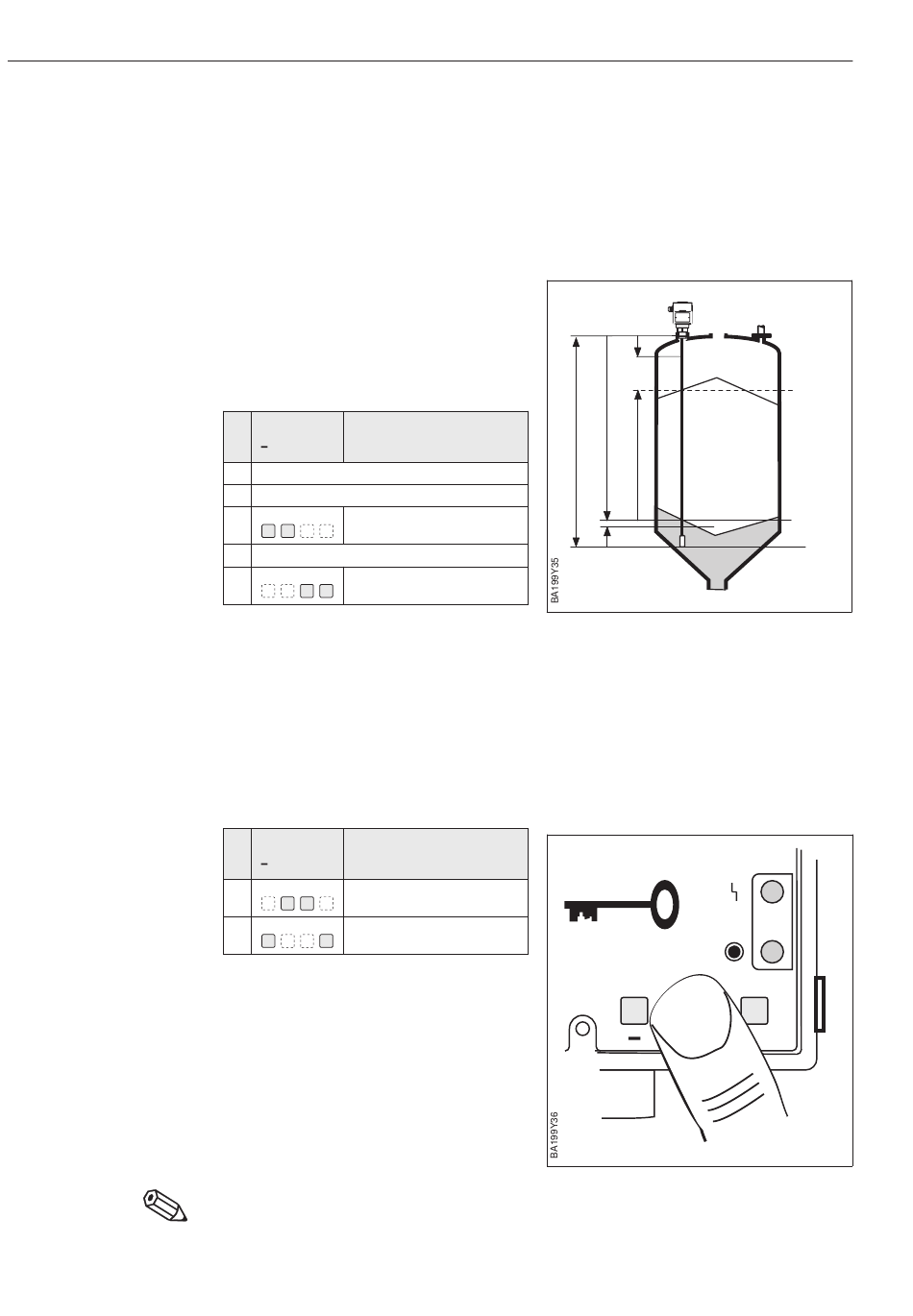

5.3 Meßbereich ändern
Um den Meßbereich zu ändern, muß der Behälter bis zum gewünschten Füllstand entleert
bzw. gefüllt werden. Eine Änderung ist notwendig wenn:
•
ein anderer Meßbereich gewünscht wird
•
die Sondenseil gekürzt worden ist.
Die Sonde muß bedeckt sein. Ist dies beim Leerabgleich nicht der Fall, dann wird 0 %
Füllstand angezeigt, sobald der Füllstand unter die Werkseinstellung für E fällt.
•
Entweder Meßanfang, Meßende oder
beides einstellen
•
Werks E = Sondenlänge L - 35 cm
•
Max. Spanne = E – B
wobei B = 30 cm
•
Tasten 5 s drücken: grüne LED blinkt.
# Tasten Bedeutung
+
V H
1 Evtl. Einbautenabgleich durchführen
2 Füllstand im Silo auf "leer" bringen
3 Leerabgleich (4 mA)
= Meßanfang
4 Füllstand im Silo auf "voll" bringen
5 Vollabgleich (20 mA)
= Meßende
Nach der Änderung des Meßbereichs:
•
Füllstand "leer" = 4 mA
•
Füllstand "voll" = 20 mA.
5.4

Eingabe verriegeln

Um versehentlicher oder unautorisierter Änderung der Einstellungen vorzubeugen, kann
die Eingabe über Tasten verriegelt werden.
# Tasten Bedeutung
+
V H
1 Verriegelung
2 Entriegelung
Nach der Verriegelung:
•
Sind sämtliche Eingaben blockiert,
auch die über die Bedienmatrix. Der In-
halt der Matrixfelder kann jedoch ange-
zeigt werden
•
Die Verriegelung über Tasten kann nur
mit der entsprechenden Entriegelung
über Tasten aufgehoben werden.
Hinweis!
•
Nach Benutzen der Tasten, Gehäusedeckel schließen und Kreuzschlitzschraube
festdrehen.
Levelflex FMP 232 E/332 E
B
L
E
F
35 cm
+
V
100 %
20 mA
0 %
4 mA
H
