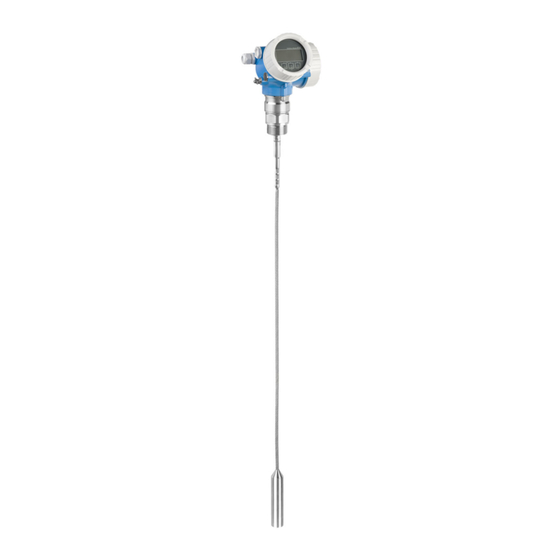

Endress+Hauser Levelflex FMP56 Technische Information
  1. Anleitungen
  2. Marken
  3. Endress+Hauser Anleitungen
  4. Messgeräte
  5. Levelflex FMP56
  6. Technische information
Endress+Hauser Levelflex FMP56 Technische Information

Endress+Hauser Levelflex FMP56 Technische Information

Geführtes radar
Vorschau ausblenden Andere Handbücher für Levelflex FMP56:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

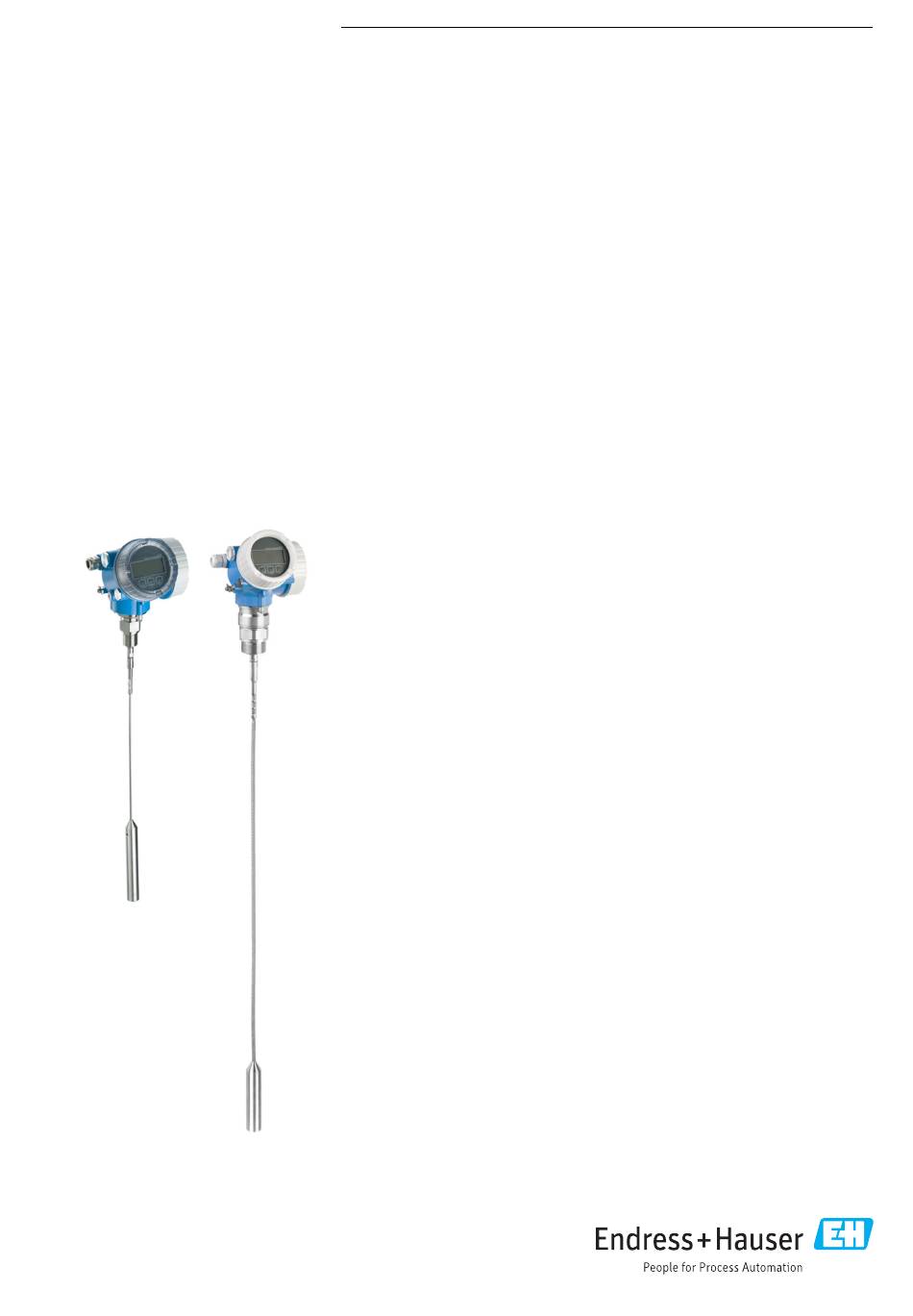

TI01004F/00/DE/22.18
71394766
2018-04-12
Products
Technische Information
Levelflex FMP56, FMP57
Geführtes Radar
Füllstandmessung in Schüttgütern
Anwendungsbereich
• Stab- oder Seilsonde
• Prozessanschluss: Gewinde ab 3/4" oder Flansch
• Prozesstemperatur: –40 ... +185 °C (–40 ... +365 °F)
• Prozessdruck: –1 ... +16 bar (–14,5 ... +232 psi)
• Maximaler Messbereich: Stab 4 m (13 ft); Seil 45 m (148 ft)
• Genauigkeit: ±2 mm (±0,08 in)
• Internationale Explosionsschutz-Zertifikate; EN10204-3.1
• Linearitätsprotokoll (3-Punkt, 5-Punkt)
Ihre Vorteile
• Sichere Messung auch bei wechselnden Produkt- und Prozessbedingungen
• HistoROM-Konfigurationsspeicher vereinfacht Inbetriebnahme, Wartung und Dia-
gnose
• Höchste Zuverlässigkeit durch Multi-Echo-Tracking
• Hardware und Software entwickelt nach IEC 61508 (bis SIL3)
• Nahtlose Integration in Prozessleit- und Asset-Management-Systeme
• Intuitive Bedienoberfläche in Landessprache
• Bluetooth® wireless-Technologie zur Inbetriebnahme, Bedienung und Wartung
über die kostenlose iOS / Android App SmartBlue
• Einfache Wiederholungsprüfung für SIL
• Heartbeat Technology™
Solutions
Services

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser Levelflex FMP56

Inhaltszusammenfassung für Endress+Hauser Levelflex FMP56

  • Seite 1 Products Solutions Services TI01004F/00/DE/22.18 71394766 2018-04-12 Technische Information Levelflex FMP56, FMP57 Geführtes Radar Füllstandmessung in Schüttgütern Anwendungsbereich • Stab- oder Seilsonde • Prozessanschluss: Gewinde ab 3/4" oder Flansch • Prozesstemperatur: –40 … +185 °C (–40 … +365 °F) • Prozessdruck: –1 … +16 bar (–14,5 … +232 psi) •...

  • Seite 2: Inhaltsverzeichnis

    Levelflex FMP56, FMP57 Inhaltsverzeichnis Wichtige Hinweise zum Dokument ....4 Prozess ........62 Darstellungskonventionen .
  • Seite 3 Levelflex FMP56, FMP57 Heartbeat Verification ......Heartbeat Monitoring ......

  • Seite 4: Wichtige Hinweise Zum Dokument

    Levelflex FMP56, FMP57 Wichtige Hinweise zum Dokument Darstellungskonventionen Warnhinweissymbole Symbol Bedeutung GEFAHR! Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht GEFAHR vermieden wird, zu Tod oder schwerer Körperverletzung führen wird. WARNUNG! Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht WARNUNG vermieden wird, zu Tod oder schwerer Körperverletzung führen kann.
  • Seite 5 Levelflex FMP56, FMP57 Symbole in Grafiken Symbol Bedeutung 1, 2, 3 ... Positionsnummern … Handlungsschritte A, B, C, ... Ansichten A-A, B-B, C-C, ... Schnitte Explosionsgefährdeter Bereich Kennzeichnet den explosionsgefährdeten Bereich. Sicherer Bereich (nicht explosionsgefährdeter Bereich) Kennzeichnet den nicht explosionsgefährdeten Bereich.

  • Seite 6: Begriffe Und Abkürzungen

    Der MWP befindet sich auch auf dem Typenschild. Time of Flight - Laufzeitmessverfahren FieldCare Skalierbares Software-Tool für Gerätekonfiguration und integrierte Plant-Asset-Manage- ment-Lösungen DeviceCare Universelle Konfigurationssoftware für Endress+Hauser HART, PROFIBUS, FOUNDATION Fieldbus und Ethernet Feldgeräte Device Type Manager Gerätebeschreibung (Device description) für das HART-Kommunikations-Protokoll ε (DK Wert) Relative Dielektrizitätskonstante...

  • Seite 7: Eingetragene Marken

    Eingetragene Marke der FieldComm Group, Austin, Texas, USA Bluetooth® The Bluetooth® word mark and logos are registered trademarks owned by the Bluetooth SIG, Inc. and any use of such marks by Endress+Hauser is under license. Other trademarks and trade names are those of their respective owners. Apple®...

  • Seite 8: Arbeitsweise Und Systemaufbau

    Levelflex FMP56, FMP57 Arbeitsweise und Systemaufbau Messprinzip Grundlagen Der Levelflex ist ein "nach unten schauendes" Messsystem, das nach der Laufzeitmethode (ToF = Time of Flight) arbeitet. Es wird die Distanz vom Referenzpunkt bis zur Produktoberfläche gemessen. Hochfrequenzimpulse werden auf eine Sonde eingekoppelt und entlang der Sonde geführt. Die Impulse werden von der Produktoberfläche reflektiert, von der Auswerteelektronik empfangen und...

  • Seite 9: Dielektrizitätskonstante

    Levelflex FMP56, FMP57 Dielektrizitätskonstante Die Dielektrizitätskonstante (DK) des Mediums beeinflusst direkt das Maß der Reflektion der Hoch- frequenzimpulse. Bei großen DKs, wie z.B. bei Wasser oder Ammoniak werden die Impulse stark reflektiert, bei kleinen DKs, wie z.B. bei Kohlenwasserstoffen, werden die Impulse schwach reflek- tiert.

  • Seite 10: Betrieb

    • Messung unabhängig von Produkteigenschaften • Hard- und Software nach SIL IEC 61508 entwickelt • Echte, direkte Trennschichtmessung Beschaffung • Endress+Hauser als Weltmarktführer der Füllstandmesstechnik garantiert Investitionssicherheit • Weltweite Betreuung und Service Installation • Kein spezielles Werkzeug nötig • Verpolungssicher •...

  • Seite 11: Messeinrichtung

    12 m (40 ft) Zugbelastbarkeit (max.) 12 kN Anwendung für Füllstandmessung in Schüttgütern Stab- und Seilsonden können im Bedarfsfall ausgetauscht werden. Die Sicherung erfolgt per Nordlock-Scheiben oder Gewindebeschichtung. Für weitere Informationen über Service und Ersatzteile wenden Sie sich bitte an den Endress+Hauser-Service. Endress+Hauser...
  • Seite 12 Levelflex FMP56, FMP57 Levelflex FMP57 Sondentyp Stabsonde Seilsonde A0011387 A0011388 Merkmal 060 - Sonde: Ausprägung: Ausprägung: 16 mm (316L) 4 mm (316) 1/6" (316) 6 mm (316) 1/4" (316) 6 mm (PA>Stahl) 8 mm (PA>Stahl) 1/4" (PA>Stahl) 1/3" (PA>Stahl) Max. Sondenlänge...

  • Seite 13: Eingang

    Levelflex FMP56, FMP57 Eingang Messgröße Die Messgröße ist der Abstand zwischen dem Referenzpunkt und der Füllgutoberfläche. Unter Berücksichtigung der eingegebenen Leerdistanz "E" wird der Füllstand rechnerisch ermittelt. Wahlweise kann der Füllstand mittels einer Linearisierung (32 Punkte) in andere Größen (Volumen, Masse) umgerechnet werden.
  • Seite 14 Levelflex FMP56, FMP57 Levelflex FMP57 Messbereich Mediengruppe DK (ε Typische Schüttgüter metallisch blanke metallisch blanke PA-beschichtete Stabsonden Seilsonden Seilsonden 1,4...1,6 Kunststoffpulver 4 m (13 ft) 20 … 25 m — (66 … 82 ft) 1,6...1,9 • Kunststoffgranulat 4 m (13 ft) 25 …...

  • Seite 15: Blockdistanz

    Levelflex FMP56, FMP57 Blockdistanz Die obere Blockdistanz (= UB) ist der minimale Abstand vom Referenzpunkt der Messung (Montage- flansch) bis zum maximalen Füllstand. 100% A0013628  2 Definition von Blockdistanz und Sicherheitsdistanz Referenzpunkt der Messung Sondenlänge UB Obere Blockdistanz Abgleich Leer (= Nullpunkt)

  • Seite 16: Ausgang

    Levelflex FMP56, FMP57 Ausgang Ausgangssignal HART Signalkodierung FSK ±0,5 mA über dem Stromsignal Datenübertragungsrate 1200 Baud Galvanische Trennung Bluetooth® wireless technology Geräteausführung Bestellmerkmal 610 "Zubehör montiert", Option NF "Bluetooth" Bedienung / Konfiguration Über die AppSmartBlue Reichweite unter Referenzbedingun- > 10 m (33 ft) Verschlüsselung...

  • Seite 17: Ausfallsignal

    Levelflex FMP56, FMP57 Schaltausgang Funktion Open-Collector-Schaltausgang Schaltverhalten Binär (leitend bzw. nicht leitend), schaltet bei Erreichen des programmierbaren Einschalt- bzw. Ausschaltpunkts Ausfallverhalten nicht leitend elektrische Anschlusswerte U = 16 … 35 V , I = 0 … 40 mA Innenwiderstand < 880 Ω...

  • Seite 18: Protokollspezifische Daten

    Levelflex FMP56, FMP57 Protokollspezifische Daten HART Hersteller-ID 17 (0x11) Gerätetypkennung 0x1122 HART-Spezifikation Gerätebeschreibungsdateien Informationen und Dateien unter: (DTM, DD) • www.endress.com • www.fieldcommgroup.org Bürde HART Min. 250 Ω HART-Gerätevariablen Die Messwerte können den Gerätevariablen frei zugeordnet werden. Messwerte für PV (Erste Gerätevariable) •...
  • Seite 19 Levelflex FMP56, FMP57 PROFIBUS PA Hersteller-ID 17 (0x11) Ident number 0x1558 Profil-Version 3.02 GSD-Datei Informationen und Dateien unter: • www.endress.com GSD-Datei-Version • www.profibus.org Ausgangswerte Analog Input: • Füllstand linearisiert • Distanz • Klemmenspannung • Elektroniktemperatur • Absolute Echoamplitude • Relative Echoamplitude •...
  • Seite 20 Levelflex FMP56, FMP57 FOUNDATION Fieldbus Hersteller-ID 0x452B48 Gerätetyp 0x1022 Geräterevision 0x01 DD-Revision Informationen und Dateien unter: • www.endress.com CFF-Revision • www.fieldcommgroup.org Device Tester Version (ITK Ver- 6.01 sion) ITK Test Campaign Number IT080500 Link-Master-fähig (LAS) Wählbar zwischen "Link Mas- ja; Werkeinstellung: Basic Device ter"...
  • Seite 21 Enthält Parameter, die Informationen über den Zustand des keine Ausgabewerte Transducer Block Geräts geben Service Sensor Transdu- Enthält Parameter, die nur durch den Endress+Hauser Ser- keine Ausgabewerte cer Block vice bedient werden können Service Information Enthält Parameter, die dem Endress+Hauser Service Infor-...

  • Seite 22: Funktionsblöcke

    Levelflex FMP56, FMP57 Funktionsblöcke Block Inhalt Anzahl Anzahl Ausfüh- Funkti- perma- instan- rungszeit onalität nenter zierba- Blocks Blocks Resource Dieser Block beinhaltet alle Daten, die das Gerät erwei- Block eindeutig identifizieren; entspricht einem elektron- tert ischen Typenschild des Gerätes. Analog Dieser Block erhält die vom Sensor-Block bereitge-...

  • Seite 23: Energieversorgung

    Levelflex FMP56, FMP57 Energieversorgung Klemmenbelegung Klemmenbelegung 2-Draht: 4-20 mA HART A0036498  3 Klemmenbelegung 2-Draht: 4-20 mA HART Ohne integrierten Überspannungsschutz Mit integriertem Überspannungsschutz Anschluss 4-20 mA HART passiv: Klemmen 1 und 2, ohne integrierten Überspannungsschutz Anschluss 4-20 mA HART passiv: Klemmen 1 und 2, mit integrierten Überspannungsschutz Anschlussklemme für Kabelschirm...
  • Seite 24 Levelflex FMP56, FMP57 Klemmenbelegung 2-Draht: 4-20 mA HART, Schaltausgang A0036500  5 Klemmenbelegung 2-Draht: 4-20 mA HART, Schaltausgang Ohne integrierten Überspannungsschutz Mit integriertem Überspannungsschutz Anschluss 4-20 mA HART passiv: Klemmen 1 und 2, ohne integrierten Überspannungsschutz Anschluss Schaltausgang (Open Collector): Klemmen 3 und 4, ohne integrierten Überspannungsschutz Anschluss Schaltausgang (Open Collector): Klemmen 3 und 4, mit integrierten Überspannungsschutz...
  • Seite 25 Levelflex FMP56, FMP57 Klemmenbelegung 2-Draht: 4-20 mA HART, 4-20 mA A0036500  7 Klemmenbelegung 2-Draht: 4-20 mA HART, 4-20 mA Ohne integrierten Überspannungsschutz Mit integriertem Überspannungsschutz Anschluss Stromausgang 1, 4-20 mA HART passiv: Klemmen 1 und 2, ohne integrierten Überspannungs- schutz Anschluss Stromausgang 2, 4-20 mA: Klemmen 3 und 4, ohne integrierten Überspannungsschutz...
  • Seite 26 Levelflex FMP56, FMP57 Klemmenbelegung 4-Draht: 4-20 mA HART (10,4 … 48 V A0036516  9 Klemmenbelegung 4-Draht: 4-20 mA HART (10,4 … 48 V Anschluss 4-20 mA HART (aktiv): Klemmen 3 und 4 Anschluss Hilfsenergie: Klemmen 1 und 2 Anschlussklemme für Kabelschirm Blockdiagramm 4-Draht: 4-20 mA HART (10,4 …...
  • Seite 27 Levelflex FMP56, FMP57 Klemmenbelegung 4-Draht: 4-20 mA HART (90 … 253 V A0036519  11 Klemmenbelegung 4-Draht: 4-20 mA HART (90 … 253 V Anschluss 4-20 mA HART (aktiv): Klemmen 3 und 4 Anschluss Hilfsenergie: Klemmen 1 und 2 Anschlussklemme für Kabelschirm...
  • Seite 28 Levelflex FMP56, FMP57 Blockdiagramm 4-Draht: 4-20 mA HART (90 … 253 V A0036527  12 Blockdiagramm 4-Draht: 4-20 mA HART (90 … 253 V Auswerteeinheit, z.B. SPS Widerstand für HART-Kommunikation (≥ 250 Ω); Maximale Bürde beachten Anschluss für Commubox FXA195 oder FieldXpert SFX350/SFX370 (über VIATOR Bluetooth-Modem) Analoges Anzeigeinstrument;...
  • Seite 29 Levelflex FMP56, FMP57 Blockdiagramm PROFIBUS PA / FOUNDATION Fieldbus A0036530  14 Blockdiagramm PROFIBUS PA / FOUNDATION Fieldbus Kabelschirm; Kabelspezifikation beachten Anschluss PROFIBUS PA / FOUNDATION Fieldbus Messgerät Schaltausgang (Open Collector) Endress+Hauser...
  • Seite 30 Levelflex FMP56, FMP57 Beispiele zum Anschluss des Schaltausgangs Bei HART-Geräten ist der Schaltausgang als Option erhältlich. Siehe Produkstruktur, Merkmal 20: "Hilfsenergie, Ausgang", Option B: "2-Draht; 4-20 mA HART, Schaltausgang". Geräte mit PROFIBUS PA und FOUNDATION Fieldbus haben immer einen Schaltausgang.

  • Seite 31: Gerätestecker

    Levelflex FMP56, FMP57 Gerätestecker Bei den Ausführungen mit Gerätestecker (M12 oder 7/8") muss das Gehäuse nicht geöffnet werden, um das Signalkabel anzuschließen. Pinbelegung beim Stecker M12 Bedeutung Signal + nicht belegt Signal - Erde A0011175 Pinbelegung beim Stecker 7/8" Bedeutung...

  • Seite 32: Versorgungsspannung

    Levelflex FMP56, FMP57 Versorgungsspannung Es ist eine externe Spannungsversorgung notwendig. Bei Endress+Hauser sind verschiedene Speisegeräte bestellbar. 2-Draht, 4-20mA HART, passiv 2-Draht; 4-20mA HART "Zulassung" Klemmenspannung U am Gerät Maximale Bürde R, abhängig von der Versorgungsspannung des Speisegeräts 3) 4) • Ex-frei 11,5 …...
  • Seite 33 Levelflex FMP56, FMP57 2-Draht; 4-20 mA HART, Schaltausgang "Zulassung" Klemmenspannung U am Gerät Maximale Bürde R, abhängig von der Versorgungsspannung des Speisegeräts 3) 4) • Ex-frei 13,5 … 35 V R [ ] • Ex nA • Ex nA(ia) • Ex ic •...
  • Seite 34 Levelflex FMP56, FMP57 Integrierter Verpolschutz Zulässige Restwelligkeit < 1 V bei f = 0 ... 100 Hz Zulässige Restwelligkeit < 10 mV bei f = 100 ... 10000 Hz Endress+Hauser...

  • Seite 35: Leistungsaufnahme

    Levelflex FMP56, FMP57 4-Draht, 4-20mA HART, aktiv "Hilfsenergie; Ausgang" Klemmenspannung U Maximale Bürde K: 4-Draht 90-253VAC; 4-20mA HART 90 … 253 V (50 … 60 Hz), Überspannungs- 500 Ω kategorie II L: 4-Draht 10,4-48VDC; 4-20mA HART 10,4 … 48 V...

  • Seite 36: Versorgungsausfall

    Levelflex FMP56, FMP57 FOUNDATION Fieldbus Nennstrom 15 mA Fehlerstrom FDE (Fault 0 mA Disconnection Electronic) FISCO 17,5 V 550 mA 5,5 W 5 nF 10 μH Versorgungsausfall • Konfiguration bleibt im HistoROM (EEPROM) erhalten. • Fehlermeldungen inklusive Stand des Betriebsstundenzählers werden abgespeichert.

  • Seite 37: Überspannungsschutz

    "PROFIBUS DP/PA: Leitfaden zur Projektierung und Inbetriebnahme", die PNO-Richtlinie 2.092 "PROFIBUS PA User and Installation Guideline" sowie die IEC 61158-2 (MBP). FOUNDATION Fieldbus Endress+Hauser empfiehlt, verdrilltes, abgeschirmtes Zweiaderkabel zu verwenden. Für weitere Informationen bezüglich Kabelspezifikation siehe Betriebsanleitung BA00013S "FOUNDATION Fieldbus Overview", die FOUNDATION Fieldbus-Richtlinie sowie die IEC 61158-2 (MBP).

  • Seite 38: Leistungsmerkmale

    Levelflex FMP56, FMP57 Leistungsmerkmale Referenzbedingungen • Temperatur = +24 °C (+75 °F) ±5 °C (±9 °F) • Druck = 960 mbar abs. (14 psia) ±100 mbar (±1,45 psi) • Luftfeuchte = 60 % ±15 % • Reflexionsfaktor ≥ 0,8 (Metallplatte bei Stab- und Seilsonde mit min. 1 m (40 in) Durchmesser) •...

  • Seite 39: Auflösung

    Levelflex FMP56, FMP57 80 (3.15) 60 (2.36) DC = 80 40 (1.57) 20 (0.79) -20 (-0.79) -40 (-1.57) -60 (-2.36) -80 (-3.15) A0021482  18 Messabweichung am Sondenende bei Seilsonden Abstand vom Sondenende [mm(in)] Messabweichung: Summe aus Nichtlinearität, Nichtwiederholbarkeit und Hysterese Ist bei Seilsonden der DK-Wert kleiner 7, dann ist eine Messung im Bereich des Straffgewichts (0 bis 250 mm vom Sondenende) nicht möglich (untere Blockdistanz).

  • Seite 40: Reaktionszeit

    Levelflex FMP56, FMP57 Reaktionszeit Die Reaktionszeit ist parametrierbar. Die folgenden Sprungantwortzeiten (gemäß DIN EN IEC 61298-2 / DIN EN IEC 60770-1) ergeben sich bei ausgeschalteter Dämpfung: Füllstandmessung Sondenlänge Messrate Sprungantwortzeit < 10 m (33 ft) 3,6 Messungen/Sekunde < 0,8 s <...

  • Seite 41: Montage

    Levelflex FMP56, FMP57 Montage Montagebedingungen Geeignete Montageposition A0021468  20 Montagebedingungen für Levelflex Montageabstände • Abstand (A) von Seil- und Stabsonden zur Behälterwand: – bei glatten metallischen Wänden: > 50 mm (2 in) – bei Kunststoffwänden: > 300 mm (12 in) zu metallischen Teilen außerhalb des Behälters –...
  • Seite 42 Levelflex FMP56, FMP57 Zusätzliche Bedingungen • Bei Montage im Freien kann zum Schutz gegen extreme Wettereinflüsse eine Wetterschutzhaube (1) verwendet werden. • In metallischen Behältern Sonde vorzugsweise nicht mittig montieren (2), da dies zu erhöhten Stö- rechos führt. Falls eine mittige Montage sich nicht vermeiden lässt, ist nach der Inbetriebnahme unbedingt eine Störechoausblendung (Mapping) durchzuführen.
  • Seite 43 Levelflex FMP56, FMP57 Montage bei beengten Verhältnissen Montage mit abgesetzter Sonde Für beengte Montageverhältnisse eignet sich die Ausführung mit abgesetzter Sonde. In diesem Fall wird das Elektronikgehäuse getrennt von der Sonde montiert. 6 Nm 6 Nm (4.42 lbf ft) (4.42 lbf ft)
  • Seite 44 Levelflex FMP56, FMP57 Hinweise zur mechanischen Belastung der Sonde Zugbelastbarkeit von Seilsonden Sensor Merkmal 060 Sonde Zugbelastbarkeit [kN] max. Bruchkraft [kN] FMP56 LA, LB Seil 4mm (1/6") 316 NB, NE Seil 6mm (1/4") PA>Stahl FMP57 LA, LB Seil 4mm (1/6") 316 LC, LD Seil 6mm (1/4") 316...
  • Seite 45 Levelflex FMP56, FMP57 L [m] A0017170  21 Quarzsand in Metallsilo mit glatten Wänden; Zugbelastung in Abhängigkeit vom Füllstand L für Seil- durchmesser 6mm (0,24 in) und 4mm (0,16 in) Silodurchmesser 12 m (40 ft) Silodurchmesser 9 m (30 ft)
  • Seite 46 Levelflex FMP56, FMP57 L [m] A0017172  23 Weizen in Metallsilo mit glatten Wänden; Zugbelastung in Abhängigkeit vom Füllstand L für Seildurch- messer 6mm (0,24 in) und 4mm (0,16 in) Silodurchmesser 12 m (40 ft) Silodurchmesser 9 m (30 ft)
  • Seite 47 Levelflex FMP56, FMP57 Seitliche Belastbarkeit von Stabsonden Sensor Merkmal 060 Sonde Seitliche Belastbarkeit (Biegefestigkeit) [Nm] FMP57 AE, AF Stab 16mm (0,63") 316L Endress+Hauser...
  • Seite 48 Levelflex FMP56, FMP57 Hinweise zum Prozessanschluss Sonden werden mit Einschraubgewinde oder Flansch am Prozessanschluss montiert. Falls bei dieser Montage die Gefahr besteht, dass das Sondenende so stark bewegt wird, dass es zeitweise Behälter- boden oder -konus berührt, muss die Sonde am unteren Ende gegebenenfalls eingekürzt und fixiert werden →...
  • Seite 49 Levelflex FMP56, FMP57 Stutzenmontage ø 150 (6) £ A0015122 Länge des Zentrierstabs bzw. des starren Teils der Seilsonde Länge H des starren Teils der Seilsonde Sonde FMP56,  Seil 4 mm (0,16 in) 94 mm (3,7 in) FMP57,  Seil 4 mm (0,16 in) 120 mm (4,7 in) FMP57, ...
  • Seite 50 Levelflex FMP56, FMP57 Stabverlängerung/Zentrierung HMP40 für FMP57 Für FMP57 mit Seilsonden ist die Stabverlängerung/Zentrierung HMP40 als Zubehör erhältlich →  100. Sie muss eingesetzt werden, wenn ansonsten das Sondenseil die Unterkante des Stutzens berührt. Für FMP57 mit Seilsonden ist die Stabverlängerung/Zentrierung HMP40 als Zubehör erhältlich. Sie muss eingesetzt werden, wenn ansonsten das Sondenseil die Unterkante des Stutzens berührt.
  • Seite 51 Levelflex FMP56, FMP57 Stutzen ≥ DN300 Wenn der Einbau in Stutzen ≥ 300 mm/12" nicht vermeidbar ist, muss der Einbau entsprechend folgender Skizze erfolgen, um Störsignale im Nahbereich zu vermeiden. A0014199 Stutzenunterkante Ungefähr bündig mit Stutzenunterkante (± 50 mm) Platte Rohr ...
  • Seite 52 Levelflex FMP56, FMP57 Fixierung der Sonde Fixierung von Seilsonden A0012609 Durchhang: ≥ 10 mm/(1 m Sondenlänge) [0.12 in/(1 ft Sondenlänge)] Zuverlässig geerdete Fixierung Zuverlässig isolierte Fixierung Befestigung im Innengewinde des Sondenendgewichts Befestigungssatz isoliert • Unter folgenden Bedingungen muss das Ende der Seilsonde fixiert werden: –...
  • Seite 53 Levelflex FMP56, FMP57 Fixierung von Stabsonden • Bei WHG-Zulassung: Bei Sondenlängen ≥ 3 m (10 ft) ist eine Abstützung erforderlich. • Allgemein ist eine Fixierung bei waagerechter Strömung (z.B. durch Rührwerk) oder starker Vibra- tion erforderlich. • Stabsonden nur unmittelbar am Sondenende fixieren.

  • Seite 54: Besondere Montagesituationen

    (in) A0014138 Metallplatte Metallrohr Stabverlängerung/Zentrierung HMP40 (siehe "Zubehör") Anmerkung zum Einbau mit Stabverlängerung/Zentrierung (Zubehör): Bei starker Staubentwicklung kann sich Ansatz hinter der Zentrierscheibe bilden. Dies kann zu einer Störreflexion führen. Für andere Einbaumöglichkeiten, halten Sie bitte Rücksprache mit Endress+Hauser. Endress+Hauser...
  • Seite 55 Levelflex FMP56, FMP57 Montage von der Seite mm (in) A0014140 • Ist ein Einbau von oben nicht möglich, kann der Levelflex auch von der Seite montiert werden. • Seilsonde in diesem Fall immer fixieren →  52. • Stab- und Koaxsonde bei Überschreiten der Seitenbelastbarkeit →  47 abstützen. Stabsonden nur am Sondenende fixieren →...
  • Seite 56 Levelflex FMP56, FMP57 Nichtmetallische Behälter A0012527 Nichtmetallischer Behälter Metallblech oder metallischer Flansch Um eine gute Messung bei der Installation auf nichtmetallischen Behältern zu gewährleisten • Ein Gerät mit Metallflansch (Mindestgröße DN50/2") verwenden. • Alternativ: Eine Metallplatte mit mindestens 200 mm (8 in) Durchmesser senkrecht zur Sonde am Prozessanschluss anbringen.
  • Seite 57 Levelflex FMP56, FMP57 Behälter mit Wärmeisolation Zur Vermeidung der Erwärmung der Elektronik durch Wärmestrahlung bzw. Konvektion ist bei hohen Prozesstemperaturen das Gerät in die übliche Behälterisolation (1) mit einzubeziehen. Die Isolation darf dabei nicht über die in den Skizzen mit "MAX" bezeichneten Punkte hinausge- hen.

  • Seite 58: Einsatzbedingungen: Umgebung

    Levelflex FMP56, FMP57 Einsatzbedingungen: Umgebung Umgebungstemperatur Messgerät –40 … +80 °C (–40 … +176 °F) Vor-Ort-Anzeige –20 … +70 °C (–4 … +158 °F), außerhalb des Temperaturbereichs kann die Ables- barkeit der Vor-Ort-Anzeige beeinträchtigt sein. Verbindungskabel (bei max. 100 °C (212 °F) Sondendesign "Sensor...
  • Seite 59 Levelflex FMP56, FMP57 Bei Temperatur (T ) am Prozessanschluss verringert sich die zulässige Umgebungstemperatur (T entsprechend dem folgenden Diagramm (Temperatur-Derating): Temperatur-Derating für FMP56 mit Einschraubgewinde G¾ oder NPT¾ [°C] ([°F])T a +80(+176) GT20: +74(+165) GT18: +71(+160) GT19: +65(+149) 4...20 mA HART...
  • Seite 60 Levelflex FMP56, FMP57 Temperatur-Derating für FMP57 [°C] ([°F])T a +80(+176) GT20: +66(+150) GT18: +63(+145) 4...20 mA HART GT19: +45(+113) -40(-40) +185 [°C] (-40) (+180) (+365) ([°F]) [°C] ([°F])T a (+174) GT18/20: +79 (+174) GT19: +74 (+165) GT20: +61(+141) 4...20 mA HART GT18: +58(+136) 4...20 mA...

  • Seite 61: Lagerungstemperatur

    Levelflex FMP56, FMP57 Lagerungstemperatur –40 … +80 °C (–40 … +176 °F) Klimaklasse DIN EN 60068-2-38 (Prüfung Z/AD) Einsatzhöhe nach • Generell bis 2 000 m (6 600 ft) über Normalnull. • Über 2 000 m (6 600 ft) unter folgenden Bedingungen: IEC61010-1 Ed.3...

  • Seite 62: Prozess

    Levelflex FMP56, FMP57 Prozess Prozesstemperaturbereich Die maximal zulässige Temperatur am Prozessanschluss wird von der bestellten O-Ring-Variante bestimmt: Gerät O-Ring-Werkstoff Prozesstempertaur FMP56 FKM (Viton GLT) –30 … +120 °C (–22 … +248 °F) EPDM (70C4 pW FKN) –40 … +120 °C (–40 … +248 °F)

  • Seite 63: Konstruktiver Aufbau

    Levelflex FMP56, FMP57 Konstruktiver Aufbau Abmessungen Abmessungen Elektronikgehäuse 98 (3.86)* 78 (3.07) 90 (3.54) A0011666  28 Gehäuse GT18 (316L); Abmessungen in mm (in) *für Geräte mit integriertem Überspannungsschutz. 99 (3.9)* 78 (3.07) 90 (3.54) A0011346  29 Gehäuse GT19 (Kunststoff PBT); Abmessungen in mm (in) *für Geräte mit integriertem Überspannungsschutz.
  • Seite 64 Levelflex FMP56, FMP57 Abmessungen Montagehalter ø42...60 (1.65...2.36) 127...140 122 (4.8) (5...5.51) 161 (6.34) 162...175 (6.38...6.89) A0014793  31 Montagehalter für das Elektronikgehäuse. Maßeinheit mm (in) Wandmontage Mastmontage Bei den Geräteausführungen "Sensor abgesetzt" (siehe Merkmal 060 der Produkstruktur) ist der Montagehalter im Lieferumfang enthalten. Er kann aber auch separat als Zubehör bestellt wer- den (Bestellnummer: 71102216).
  • Seite 65 Levelflex FMP56, FMP57 FMP56: Abmessungen Prozessanschluss/Sonde 36 mm 10 mm 10 mm 10 mm ø6 (0.24) ø4 (0.16) ø22 (0.87) ø22 (0.87) A0012781  33 FMP56: Prozessanschluss / Sonde. Maßeinheit mm (in) Gewinde ISO228 G3/4 oder ANSI MNPT3/4 (Merkmal 100) Seilsonde 4mm oder 1/6"...
  • Seite 66 Levelflex FMP56, FMP57 FMP57: Abmessungen Prozessanschluss/Sonde SW55 SW55 AF55 AF55 SW14 SW14 SW14 AF14 AF14 AF14 SW14 SW14 AF14 AF14 SW14 SW14 AF14 AF14 SW14 AF14 ø6 (0.24) ø8 (0.31) ø6 (0.24) ø4 (0.16) ø16 (0.63) ø22 (0.87) ø30 (1.18) ø22 (0.87)

  • Seite 67: Sondenlängentoleranzen

    Levelflex FMP56, FMP57 Sondenlängentoleranzen Stabsonden über [m (ft)] — 1 (3,3) 3 (9,8) 6 (20) bis [m (ft)] 1 (3,3) 3 (9,8) 6 (20) — zulässige Toleranz [mm -5 (-0,2) -10 (-0,39) -20 (-0,79) -30 (-1,18) (in)] Seilsonden über [m (ft)] —...

  • Seite 68: Gewicht

    Levelflex FMP56, FMP57 Gewicht Gehäuse Teil Gewicht Gehäuse GT18 - Edelstahl ca. 4,5 kg Gehäuse GT19 - Kunststoff ca. 1,2 kg Gehäuse GT20 - Aluminium ca. 1,9 kg FMP56 Teil Gewicht Teil Gewicht Sensor ca. 0,8 kg Seilsonde 4 mm ca.

  • Seite 69: Werkstoffe: Gehäuse Gt18

    Levelflex FMP56, FMP57 Werkstoffe: Gehäuse GT18 (Edelstahl, korrosionsbe- ständig) A0036037 Nr. Bauteil Werkstoff Gehäuse CF3M ähnlich zu 316L/1.4404 2.1 Elektronikraum-Deckel • Deckel: CF3M (ähnlich zu 316L/ 1.4404) • Sichtfenster: Glas • Deckeldichtung: NBR • Dichtung des Sichtfensters: NBR • Gewindebeschichtung: Gleitlack auf Graphitbasis 2.2 Anschlussraum-Deckel...

  • Seite 70: Werkstoffe: Gehäuse Gt19 (Kunststoff)

    Levelflex FMP56, FMP57 Werkstoffe: Gehäuse GT19 (Kunststoff) A0013788 Nr. Bauteil Werkstoff Gehäuse 2.1 Elektronikraum-Deckel • Sichtscheibe: PC • Rand: PBT-PC • Deckeldichtung: EPDM • Gewindebeschichtung: Gleitlack auf Graphitbasis 2.2 Anschlussraum-Deckel • Deckel: PBT • Deckeldichtung: EPDM • Gewindebeschichtung: Gleitlack auf Graphitbasis Sicherung am Gehäusehals...

  • Seite 71: Werkstoffe: Gehäuse Gt20

    Levelflex FMP56, FMP57 Werkstoffe: Gehäuse GT20 (Aluminiumdruckguss, pul- verbeschichtet) A0036037 Nr. Bauteil Werkstoff Gehäuse, RAL 5012 (blau) • Gehäuse: AlSi10Mg(<0,1% Cu) • Beschichtung: Polyester 2.1 Elektronikraum-Deckel, RAL 7035 (grau) • Deckel: AlSi10Mg(<0,1% Cu) • Sichtfenster: Glas • Deckeldichtung: NBR • Dichtung des Sichtfensters: NBR •...
  • Seite 72 Levelflex FMP56, FMP57 Nr. Bauteil Werkstoff Erdungsklemme • Schraube: A2 • Federring: A2 • Klemmbügel: 304 (1.4301) • Bügel: 304 (1.4301) Klebetypenschild Kunststoff Bei der Ausführung mit Stecker M12 ist abweichend vom Standard das Dichtungsmaterial Viton. Bei der Ausführung mit Stecker 7/8" ist abweichend vom Standard das Dichtungsmaterial NBR.

  • Seite 73: Werkstoffe: Prozessanschluss

    Levelflex FMP56, FMP57 Werkstoffe: Prozessan- Endress+Hauser liefert DIN/EN-Flansche in Edelstahl entsprechend AISI 316L (DIN/ EN Werk- stoffnummer 1.4404 oder 14435) aus. Die Werkstoffe 1.4404 und 1.4435 sind in ihrer Festig- schluss keit-Temperatur-Eigenschaft in der EN 1092-1:2007 Tab. G.3.1-1 unter 13E0 eingruppiert.

  • Seite 74: Werkstoffe: Sonde

    Levelflex FMP56, FMP57 Werkstoffe: Sonde Levelflex FMP56, FMP57 - Standardsonden Merkmal 060 "Sonde" Werkstoff • LA: Seil 4mm, 316 • NB: Seil 6mm, PA>Stahl • LB: Seil 1/6", 316 • NE: Seil 1/4", PA>Stahl 316L (1.4404) 316 (1.4401) Seil: Stahl verzinkt...

  • Seite 75: Werkstoffe: Montagehalter

    Levelflex FMP56, FMP57 Werkstoffe: Montagehalter A0015143 Montagehalter für Ausführung "Sensor abgesetzt" Bauteil Werkstoff Halter 316L (1.4404) Rundbügel 316Ti (1.4571) Schrauben/Muttern A4-70 Distanzhülsen 316Ti (1.4571) oder 316L (1.4404) Halbschalen 316L (1.4404) Endress+Hauser...

  • Seite 76: Werkstoffe: Adapter Und Kabel Für Abgesetzten Sensor

    Levelflex FMP56, FMP57 Werkstoffe: Adapter und Kabel für abgesetzten Sensor A0021722 Adapter und Kabel für Ausführung "Sensor abgesetzt" Bauteil Werkstoff Kabel FRNC Sensoradapter 304 (1.4301) Klemme 316L (1.4404) Schraube A4-70 Schlaufe 316 (1.4401) Crimphülse Aluminium Typenschild 304 (1.4301) Endress+Hauser...

  • Seite 77: Werkstoffe: Wetterschutzhaube

    Levelflex FMP56, FMP57 Werkstoffe: Wetterschutz- haube A0015473 Bauteil: Werkstoff Schutzhaube: 316L (1.4404) Gummiformteil (4x): EPDM Spannschraube: 316L (1.4404) + Kohlenstofffaden Halterung: 316L (1.4404) Erdungsklemme • Schraube: A4 • Federring: A4 • Klemmbügel: 316L (1.4404) • Bügel: 316L (1.4404) • Scheibe: A4 •...

  • Seite 78: Bedienbarkeit

    Levelflex FMP56, FMP57 Bedienbarkeit Bedienkonzept Nutzerorientierte Menüstruktur für anwenderspezifische Aufgaben • Inbetriebnahme • Bedienung • Diagnose • Expertenebene Bediensprachen • English • Deutsch • Français • Español • Italiano • Nederlands • Portuguesa • Polski • русский язык (Russian) • Svenska •...

  • Seite 79: Vor-Ort-Bedienung

    Levelflex FMP56, FMP57 Vor-Ort-Bedienung Bedienung Drucktasten Touch Control Bestell- Option C "SD02" Option E "SD03" merkmal "Anzeige; Bedienung" A0036312 A0036313 Anzeigeele- 4-zeilige Anzeige 4-zeilige Anzeige mente Hintergrundbeleuchtung weiß, bei Gerätefeh- ler rot Anzeige für die Darstellung von Messgrößen und Statusgrößen individuell konfigurierbar Zulässige Umgebungstemperatur für die Anzeige: –20 …...

  • Seite 80: Bedienung Über Bluetooth® Wireless Technology

    Levelflex FMP56, FMP57 Bedienung über Bluetooth® Voraussetzungen wireless technology A0036790  36 Gerät mit Bluetooth-Modul Elektronikgehäuse des Geräts Bluetooth-Modul Diese Bedienmöglichkeit steht nur für Geräte mit Bluetooth-Modul zur Verfügung. Dafür gibt es zwei Möglichkeiten: • Das Geräte wurde mit einem Bluetooth-Modul bestellt: Merkmal 610 "Zubehör montiert", Option NF "Bluetooth"...

  • Seite 81: Fernbedienung

    Levelflex FMP56, FMP57 Fernbedienung Via HART-Protokoll A0036169  38 Möglichkeiten der Fernbedienung via HART-Protokoll SPS (Speicherprogrammierbare Steuerung) Messumformerspeisegerät, z.B. RN221N (mit Kommunikationswiderstand) Anschluss für Commubox FXA191, FXA195 und Field Communicator 375, 475 Field Communicator 475 Computer mit Bedientool (z.B. DeviceCare/FieldCare , AMS Device Manager, SIMATIC PDM)
  • Seite 82 Levelflex FMP56, FMP57 Via FOUNDATION Fieldbus FF-HSE FF-H1 FF-H1 A0017188  39 Systemarchitektur FOUNDATION Fieldbus mit dazugehörigen Komponenten FFblue Bluetooth-Modem Field Xpert SFX350/SFX370 DeviceCare/FieldCare NI-FF Schnittstellenkarte Industrial network FF-HSE High Speed Ethernet FF-H1 FOUNDATION Fieldbus-H1 Linking Device FF-HSE/FF-H1 Busspeisegerät Sicherheitsbarriere...
  • Seite 83 Levelflex FMP56, FMP57 DeviceCare/FieldCare über Service-Schnittstelle (CDI) A0032466  40 DeviceCare/FieldCare über Service-Schnittstelle (CDI) Service-Schnittstelle (CDI) des Messgeräts (= Endress+Hauser Common Data Interface) Commubox FXA291 Computer mit Bedientool DeviceCare/FieldCare Endress+Hauser...

  • Seite 84: Bestandsführungssoftware Supplycare

    Levelflex FMP56, FMP57 Bestandsführungssoftware SupplyCare ist ein webbasiertes Bedienprogramm für die Koordination des Material- und Informati- onsflusses entlang der Lieferkette. SupplyCare bietet einen umfassenden Überblick über die Füll- SupplyCare stände von z.B. weltweit verteilten Tanks und Silos und schafft somit die volle Transparenz über die aktuelle Bestandssituation, unabhängig von Zeit und Ort.
  • Seite 85 Levelflex FMP56, FMP57 A0034288  41 Beispielhafte Bestandsführungsplattform mit SupplyCare Enterprise SCE30B SupplyCare Enterprise (über den Web-Browser) SupplyCare Enterprise Installation SupplyCare Enterprise auf mobilen Geräten (über den Web-Browser) Ethernet / WLAN / UMTS Fieldgate FXA42 Energieversorgung 24 V DC Modbus TCP über Ethernet als Server / Client...
  • Seite 86 Kunden. Die gehostete Variante von SupplyCare ist also stets auf dem neuesten Stand und kann auf unterschiedlich bemessene Kundenbedarfe zugeschnitten werden. Neben der IT-Infra- struktur und der Software, die in einem sicheren und redundanten Endress+Hauser Rechenzentrum installiert ist, werden weitere Dienstleistungen mit angeboten. Hierunter fallen eine definierte Ver- fügbarkeit der weltweiten Endress+Hauser Service- und Support-Organisation sowie definierte Ant-...

  • Seite 87: Zertifikate Und Zulassungen

    CE-Zeichen zusammen mit den angewandten Normen in der entsprechenden EG-Konformitätserklärung aufge- führt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE-Zeichens. RoHS Das Messsystem entspricht den Stoffbeschränkungen der Richtlinie zur Beschränkung der Verwen- dung bestimmter gefährlicher Stoffe 2011/65/EU (RoHS 2).

  • Seite 88: Schiffbauzulassung

    Levelflex FMP56, FMP57 Schiffbauzulassung Gerät Schiffbauzulassung FMP56 FMP57      siehe Bestellmerkmal 590 "Weitere Zulassung" Funkzulassung Erfüllt "Part 15" der FCC-Bestimmungen für einen "Unintentional Radiator". Alle Sonden erfüllen die Anforderungen an ein "Class A Digital Device". Koaxsonden und alle Sonden in metallischen Behältern erfüllen darüber hinaus die Anforderungen an ein "Class B Digital Device".

  • Seite 89: Test, Zeugnis

    Levelflex FMP56, FMP57 Test, Zeugnis Merkmal 580 Bezeichnung Verfügbar für "Test, Zeugnis" 3.1 Materialnachweis, drucktragende Teile, EN10204-3.1 Abnahmeprüf- FMP57 zeugnis Konformitätserklärung ASME B31.3: FMP57 Die Konstruktion, das verwendete Material, die Druck- und Temperaturberei- che und die Kennzeichnung der Geräte entsprechen den Anforderungen der ASME B31.3...

  • Seite 90: Externe Normen Und Richtlinien

    Levelflex FMP56, FMP57 Externe Normen und Richtli- • EN 60529 Schutzarten durch Gehäuse (IP-Code) nien • EN 61010-1 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte • IEC/EN 61326 "Emission gemäß Anforderungen für Klasse A". Elektromagnetische Verträglichkeit (EMV-Anfor- derungen). • NAMUR NE 21 Elektromagnetische Verträglichkeit von Betriebsmitteln der Prozess- und Labortechnik...

  • Seite 91: Bestellinformationen

    Levelflex FMP56, FMP57 Bestellinformationen Bestellinformationen Ausführliche Bestellinformationen sind verfügbar: • Im Produktkonfigurator auf der Endress+Hauser Internetseite: www.endress.com -> "Corporate" klicken -> Land wählen -> "Products" klicken -> Produkt mit Hilfe der Filter und Suchmaske aus- wählen -> Produktseite öffnen -> Die Schaltfläche "Konfiguration" rechts vom Produktbild öffnet den Produktkonfigurator.

  • Seite 92: 3-Punkt Linearitätsprotokoll

    Levelflex FMP56, FMP57 3-Punkt Linearitätsprotokoll Die folgenden Hinweise sind zu beachten, wenn im Merkmal 550 ("Kalibration") die Option F3 ("3-Punkt Linearitätsprotokoll") gewählt wurde. Die 3 Punkte des Linearitätsprotokoll sind abhängig von der gewählten Sonde wie folgt festgelegt: A0021843 Abstand vom Referenzpunkt R zum ersten Messpunkt...

  • Seite 93: 5-Punkt Linearitätsprotokoll

    Levelflex FMP56, FMP57 5-Punkt Linearitätsprotokoll Die folgenden Hinweise sind zu beachten, wenn im Merkmal 550 ("Kalibration") die Option F4 ("5-Punkt Linearitätsprotokoll") gewählt wurde. Die 5 Punkte des Linearitätsprotokolls sind gleichmäßig über den Messbereich (0% - 100%) verteilt. Zur Festlegung des Messbereichs müssen Abgleich Leer (E) und Abgleich Voll (F) angegeben wer- Bei der Wahl von E und F sind folgende Einschränkungen zu berücksichtigen:...

  • Seite 94: Kundenspezifische Parametrierung

    Levelflex FMP56, FMP57 Kundenspezifische Paramet- Falls im Merkmal 570: "Dienstleistung" die Option IJ: "Kundenspezifische Parametrierung HART", IK "Kundenspezifische Parametrierung PA" oder IL "Kundenspezifische Parametrierung FF" gewählt rierung wurde, können für folgende Parameter vom Standard abweichende Voreinstellungen gewählt wer- den: Parameter...

  • Seite 95: Anwendungspakete

    Levelflex FMP56, FMP57 Anwendungspakete Heartbeat Diagnostics Verfügbarkeit Verfügbar in allen Geräteausführungen. Funktion • Kontinuierliche Selbstüberwachung des Geräts. • Ausgabe von Diagnosemeldungen an – die Vor-Ort-Anzeige. – ein Asset Management-System (z.B. FieldCare/DeviceCare). – ein Automatisierungssystem (z.B. SPS). Vorteile • Information über den Gerätezustand stehen zeitnah zur Verfügung und werden rechtzeitig verar- beitet.

  • Seite 96: Heartbeat Verification

    Levelflex FMP56, FMP57 Heartbeat Verification Verfügbarkeit Verfügbar für folgende Ausprägungen von Merkmal 540 "Anwendungspaket": • EH: Heartbeat Verification + Monitoring • EJ:   Heartbeat Verification Überprüfung der Gerätefunktionalität auf Anforderung • Verifizierung der korrekten Funktion des Messgerätes innerhalb der Spezifikation. • Resultat der Verifikation ist eine Aussage über den Gerätezustand: Bestanden oder Nicht bestan- den.

  • Seite 97: Heartbeat Monitoring

    Levelflex FMP56, FMP57 Heartbeat Monitoring Verfügbarkeit Verfügbar für folgende Ausprägungen von Merkmal 540 "Anwendungspaket": EH: Heartbeat Verification + Monitoring Funktion • Zusätzlich zu den Verifikationsparametern werden die zugehörige Parameterwerte protokolliert. • Bestehende Messgrößen, wie zum Beispiel die Echoamplitude, werden in den Wizards Schaumer- kennung und Ansatzerkennung verwendet.

  • Seite 98: Zubehör

    Levelflex FMP56, FMP57 Zubehör Gerätespezifisches Zubehör Wetterschutzhaube Zubehör Beschreibung Wetterschutzhaube A0015466 300 (11.8) 275 (10.8) 255.1 (10) 164 (6.46) A0015472  43 Wetterschutzhaube; Maßeinheit: mm (in)  Die Wetterschutzhaube kann zusammen mit dem Gerät bestellt werden (Produktstruktur, Merkmal 620 "Zubehör beigelegt", Option PB "Wetterschutzhaube").

  • Seite 99: Montagehalter Für Elektronikgehäuse

    Levelflex FMP56, FMP57 Montagehalter für Elektronikgehäuse Zubehör Beschreibung Montagehalter für das Elektronikgehäuse ø42...60 (1.65...2.36) 127...140 122 (4.8) (5...5.51) 161 (6.34) 162...175 (6.38...6.89) A0014793  44 Montagehalter für das Elektronikgehäuse; Maßeinheit: mm (in) Wandmontage Mastmontage  Bei den Geräteausführungen "Sensor abgesetzt" (siehe Merkmal 060 der Produkstruktur) ist der Montagehalter im Lieferumfang enthalten.
  • Seite 100 Levelflex FMP56, FMP57 Stabverlängerung / Zentrierung Zubehör Beschreibung Stabverlängerung / Zent- rierung HMP40 • verwendbar für: FMP57 • Zulässige Temperatur an Stutzenunterkante: – ohne Zentrier- scheibe: keine Beschränkung – mit Zentrierscheibe: -40 ... +150 °C (-40 ...+302 °F) • Weitere Information:...

  • Seite 101: Montagekit, Isoliert

    Levelflex FMP56, FMP57 Montagekit, isoliert Zubehör Beschreibung Montagekit, isoliert verwendbar für • FMP56 • FMP57 A0013586  45 Lieferumfang des Montagekits: Isolierhülse Ringschraube Zur sicher isolierten Fixierung von Seilsonden. Maximale Prozesstemperatur: 150 °C (300 °F) Für Seilsonden 4 mm (¹⁄₆ in) oder 6 mm (1/4 in) mit PA>Stahl : •...
  • Seite 102 Levelflex FMP56, FMP57 Abgesetzte Anzeige FHX50 Zubehör Beschreibung Abgesetzte Anzeige FHX50 A0019128 • Werkstoff: – Kunststoff PBT – 316L/1.4404 – Aluminium • Schutzart: IP68 / NEMA 6P und IP66 / NEMA 4x • Passend für die Anzeigemodule: – SD02 (Drucktasten) –...
  • Seite 103 Levelflex FMP56, FMP57 Überspannungsschutz Zubehör Beschreibung Überspannungsschutz für 2-Leiter-Geräte OVP10 (1-Kanal) OVP20 (2-Kanal) A0021734 Technische Daten • Widerstand pro Kanal: 2 * 0,5 Ω • Schwellengleichspannung: 400 … 700 V • Schwellenstoßspannung: < 800 V • Kapazität bei 1 MHz: < 1,5 pF •...
  • Seite 104 Levelflex FMP56, FMP57 Bluetoothmodul für HART-Geräte Zubehör Beschreibung Bluetoothmodul A0036493 • Einfache und schnelle Einrichtung über SmartBlue (App) • Keine zusätzlichen Werkzeuge oder Adapter erforderlich • Signalkurve über SmartBlue (App) • Verschlüsselte Single Point-to-Point Datenübertragung (Fraunhofer-Institut getestet) und passwortgeschützte Kom- munikation via Bluetooth®...

  • Seite 105: Kommunikationsspezifisches Zubehör

     Für Einzelheiten: Dokument "Technische Information" TI00404F Zubehör Beschreibung Commubox FXA291 Verbindet Endress+Hauser Feldgeräte mit CDI-Schnittstelle (= Endress+Hauser Common Data Interface) und der USB-Schnittstelle eines Computers oder Laptops. Bestellnummer: 51516983  Für Einzelheiten: Dokument "Technische Information" TI00405C Zubehör Beschreibung...

  • Seite 106: Servicespezifisches Zubehör

    Typ Fieldgate FXA42, FXA30 und FXA30B erfasst und übertragen. SupplyCare Hosting wird als Hosting-Dienstleistung (Software as a Service, SaaS) angeboten. Im Endress+Hauser Portal werden dem Nutzer die Daten über das Internet zur Verfügung gestellt.  Zu Einzelheiten: Dokumente "Technische Information" TI01229S und Betriebsanleitung BA00050S Zubehör...

  • Seite 107: Systemkomponenten

    Levelflex FMP56, FMP57 Systemkomponenten Zubehör Beschreibung Bildschirmschreiber Der Bildschirmschreiber Memograph M liefert Informationen über alle relevanten Memograph M Prozessgrößen. Messwerte werden sicher aufgezeichnet, Grenzwerte überwacht und Messstellen analysiert. Die Datenspeicherung erfolgt im 256 MB großen inter- nen Speicher und zusätzlich auf SD-Karte oder USB-Stick.

  • Seite 108: Ergänzende Dokumentation

    Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2- D-Matrixcode (QR-Code) auf dem Typenschild scannen. Standarddokumentation Levelflex FMP56, FMP57 Zuordnung der Dokumentationen zum Gerät:...

  • Seite 109: Sicherheitshinweise (Xa)

    Levelflex FMP56, FMP57 Sicherheitshinweise (XA) Abhängig von der Zulassung liegen dem Gerät bei Auslieferung Sicherheitshinweise (XA) bei. Diese sind integraler Bestandteil der Betriebsanleitung. Merkmal Zulassung Verfügbar für Merkmal 020: "Hilfsenergie, Ausgang" ATEX II 1G Ex ia IIC T6 Ga • FMP56 XA00496F XA01125F XA01126F XA00516F - •...
  • Seite 110 Levelflex FMP56, FMP57 Merkmal Zulassung Verfügbar für Merkmal 020: "Hilfsenergie, Ausgang" JPN Ex d[ia] IIC T4 Ga/Gb • FMP56 XA01718F - • FMP57 KC Ex ia IIC T6 Ga • FMP56 XA01169F - XA01169F - • FMP57 KC Ex ia IIC T6 Ga/Gb •...
  • Seite 111 Levelflex FMP56, FMP57 Ex-Kennzeichnung bei Anschluss der abgesetzten Anzeige FHX50 Wenn das Gerät für die abgesetzte Anzeige FHX50 vorbereitet ist (Produktstruktur: Merkmal 030 "Anzeige, Bedienung", Ausprägung L oder M), dann ändert sich die Ex-Kennzeichnung einiger Zertifi- kate gemäß folgender Tabelle Merkmal 010 ("Zulas-...
  • Seite 112 *71394766* 71394766 www.addresses.endress.com...

Diese Anleitung auch für:

Levelflex fmp57

Inhaltsverzeichnis
