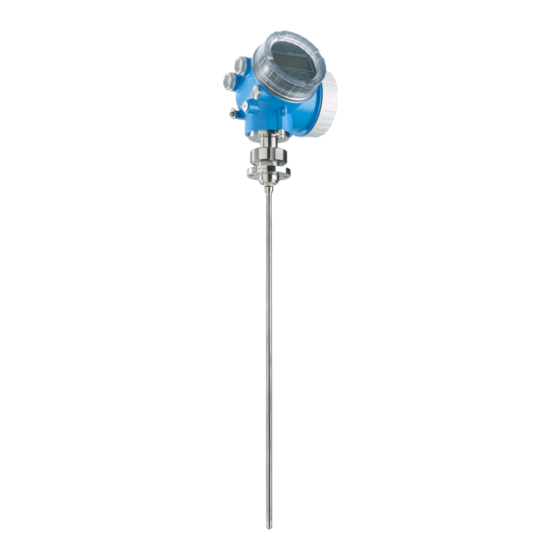

Endress+Hauser Levelflex FMP53 Kurzanleitung
  1. Anleitungen
  2. Marken
  3. Endress+Hauser Anleitungen
  4. Messgeräte
  5. Levelflex FMP53
  6. Kurzanleitung
Endress+Hauser Levelflex FMP53 Kurzanleitung

Endress+Hauser Levelflex FMP53 Kurzanleitung

Geführtes füllstand-radar
Vorschau ausblenden Andere Handbücher für Levelflex FMP53:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Analyse

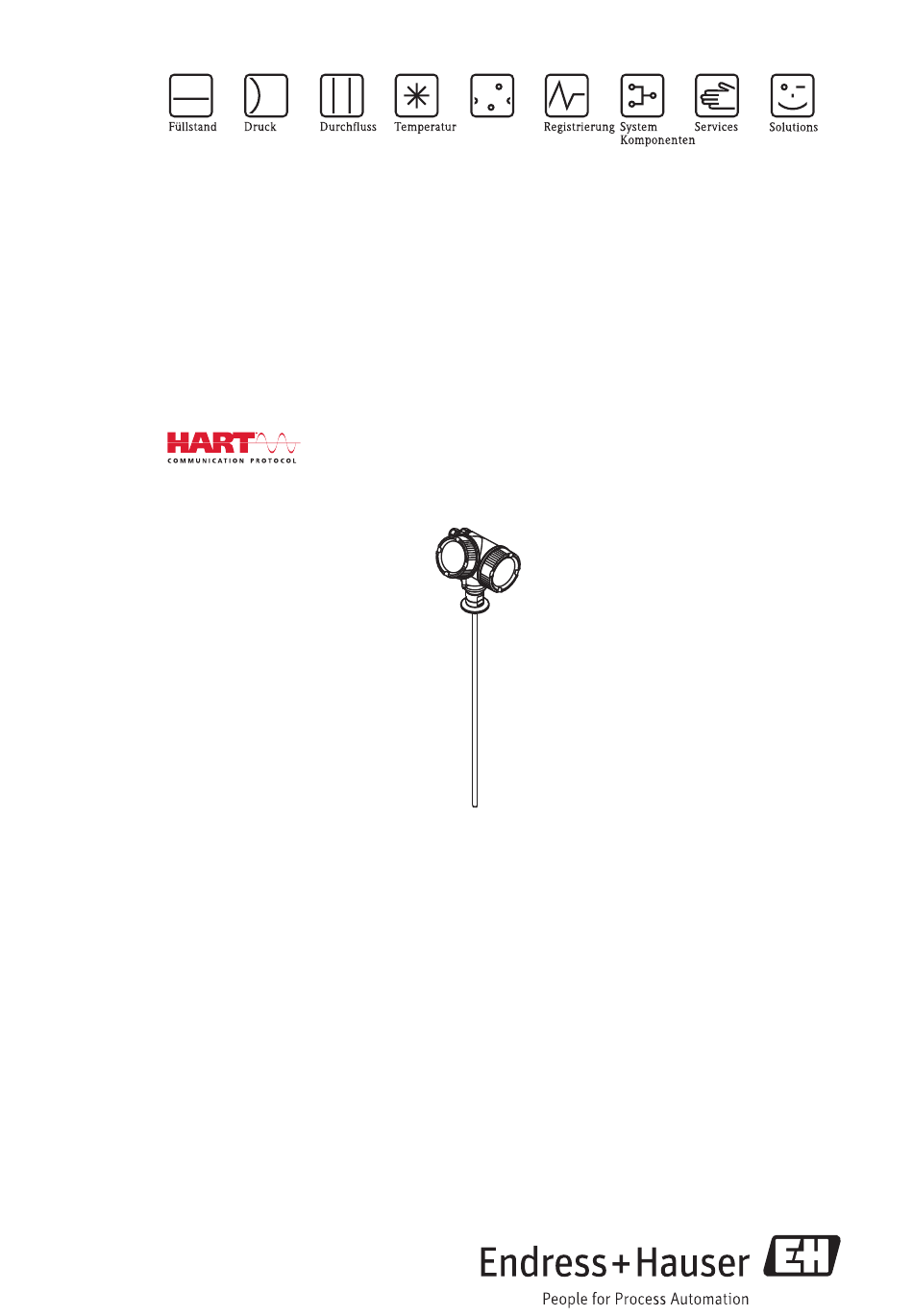

Kurzanleitung
Levelflex FMP53
Geführtes Füllstand-Radar
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zum Lieferumfang ge-
hörende Betriebsanleitung.
Ausführliche Informationen entnehmen Sie der Betriebsanleitung und den weite-
ren Dokumentationen auf der mitgelieferten CD-ROM oder unter "www.end-
ress.com/deviceviewer".
KA01078F/00/DE/14.12
71206461

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser Levelflex FMP53

Inhaltszusammenfassung für Endress+Hauser Levelflex FMP53

  • Seite 1 Analyse Kurzanleitung Levelflex FMP53 Geführtes Füllstand-Radar Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zum Lieferumfang ge- hörende Betriebsanleitung. Ausführliche Informationen entnehmen Sie der Betriebsanleitung und den weite- ren Dokumentationen auf der mitgelieferten CD-ROM oder unter "www.end- ress.com/deviceviewer". KA01078F/00/DE/14.12...
  • Seite 2 Inhaltsverzeichnis Levelflex FMP53 Inhaltsverzeichnis 1 Wichtige Hinweise zum Dokument ......3 1.1 Darstellungskonventionen .

  • Seite 3: Wichtige Hinweise Zum Dokument

    Levelflex FMP53 Wichtige Hinweise zum Dokument Wichtige Hinweise zum Dokument Darstellungskonventionen 1.1.1 Warnhinweissymbole Symbol Bedeutung GEFAHR! GEFAHR Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht ver- mieden wird, zu Tod oder schwerer Körperverletzung führen wird. A0011189-DE...

  • Seite 4: Symbole Für Informationstypen

    Wichtige Hinweise zum Dokument Levelflex FMP53 1.1.4 Symbole für Informationstypen Symbol Bedeutung Erlaubt Kennzeichnet Abläufe, Prozesse oder Handlungen, die erlaubt sind. A0011182 Zu bevorzugen Kennzeichnet Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind. A0011183 Verboten Kennzeichnet Abläufe, Prozesse oder Handlungen, die verboten sind.

  • Seite 5: Grundlegende Sicherheitshinweise

    Der Hersteller haftet nicht für Schäden, die aus unsachgemäßer oder nicht bestimmungsgemä- ßer Verwendung entstehen. Klärung bei Grenzfällen: Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der ► Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, über- nimmt aber keine Garantie oder Haftung.

  • Seite 6: Produktsicherheit

    Werk in sicherheitstechnisch einwandfreiem Zustand verlas- sen. Es erfüllt die allgemeinen Sicherheitsanforderungen und gesetzlichen Anforderungen. Zudem ist es konform zu den EG-Richtlinien, die in der gerätespezifischen EG-Konformitätserklärung aufgelistet sind. Mit der Anbringung des CE-Zeichens bestätigt Endress+Hauser diesen Sach- verhalt. Endress+Hauser...

  • Seite 7: Produktbeschreibung

    Levelflex FMP53 Produktbeschreibung Produktbeschreibung Kompaktgerät Levelflex A0013421 Aufbau des Levelflex å 1 Elektronikgehäuse Prozessanschluss Stabsonde Endress+Hauser...

  • Seite 8: Elektronikgehäuse

    Produktbeschreibung Levelflex FMP53 Elektronikgehäuse A0012422 Aufbau des Elektronikgehäuses å 2 Elektronikraumdeckel Anzeigemodul Hauptelektronikmodul Kabelverschraubungen (1 oder 2, je nach Geräteausführung) Typenschild I/O-Elektronikmodul Anschlussklemmen (steckbare Federkraftklemmen) Anschlussraumdeckel Erdungsklemme Endress+Hauser...

  • Seite 9: Warenannahme Und Produktidentifizierung

    Levelflex FMP53 Warenannahme und Produktidentifizierung Warenannahme und Produktidentifizierung Warenannahme DELIVERY NOTE 1 = 2 A0013696 A0016870 A0013921 A0013922 A0013696 Endress+Hauser...

  • Seite 10: Produktidentifizierung

    DELIVERY NOTE A0013696 A0014038 A0013696 A0014037 Wenn eine dieser Bedingungen nicht zutrifft: Wenden Sie sich an Ihre Endress+Hauser- Vertriebsstelle. Produktidentifizierung Folgende Möglichkeiten stehen zur Identifizierung des Messgeräts zur Verfügung: • Typenschildangaben • Bestellcode (Order code) mit Aufschlüsselung der Gerätemerkmale auf dem Lieferschein •...

  • Seite 11: Lagerung, Transport

    Levelflex FMP53 Lagerung, Transport Order code: Ser. no.: Ext. ord. cd.: A0014103 Beispiel für ein Typenschild å 3 Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext. ord. cd.) Auf dem Typenschild werden bis zu 33 Stellen des Erweiterten Bestellcodes angegeben.
  • Seite 12 Lagerung, Transport Levelflex FMP53 A0014267 Endress+Hauser...

  • Seite 13: Geeignete Montageposition

    Levelflex FMP53 Montage Montage Geeignete Montageposition A0014130 6.1.1 Montageabstände • Abstand (A) von Stabsonden zur Behälterwand: – bei glatten metallischen Wänden: > 50 mm (2 in) – bei Kunststoffwänden: > 300 mm (12 in) zu metallischen Teilen außerhalb des Behälters •...

  • Seite 14: Besondere Montagesituationen

    Montage Levelflex FMP53 Beim Versenken des Gehäuses (z.B. in eine Betondecke) einen Mindestabstand von 100 mm (4 in) zwischen Anschlussraumdeckel/Elektronikraumdeckel und Wand lassen. Ansonsten ist der Anschlussraum/Elektronikraum nach Einbau nicht mehr zugänglich. Besondere Montagesituationen 6.2.1 Nichtmetallische Behälter A0012527 Nichtmetallischer Behälter Metallblech oder metallischer Flansch Levelflex mit Stabsonde benötigt zur Messung eine metallische Fläche am Prozessanschluss.

  • Seite 15: Voraussetzungen

    Levelflex FMP53 Montage A0014150 Kunststoff- oder Glasbehälter Metallplatte mit Einschraubmuffe Kein Freiraum zwischen Behälterwand und Sonde! Voraussetzungen • Dielektrizitätskonstante des Mediums: DK > 7. • Nicht-leitfähige Behälterwand. • Maximale Wandstärke (a): – Kunststoff: < 15 mm (0,6 in) – Glas: < 10 mm (0,4 in) •...

  • Seite 16: Gerät Montieren

    Montage Levelflex FMP53 Das Gerät bestimmt die Position des Sondenendechos in der Differenzkurve. Deswegen ist der Wert der gemessenen Sondenlänge von der Ausblendungskurve abhängig. Um einen genaueren Wert zu erhalten, empfiehlt es sich, die gemessene Sondenlänge manu- ell anhand der Hüllkurvendarstellung in FieldCare zu bestimmen.

  • Seite 17: Messumformergehäuse Drehen

    Levelflex FMP53 Montage A0014241 Kürzen von Stabsonden Stabsonden müssen gekürzt werden, wenn der Abstand zum Behälterboden bzw. Auslaufko- nus kleiner ist als 10 mm (0,4 in). Zum Kürzen die Stabsonde am unteren Ende absägen. Stabsonden von FMP52 können wegen ihrer Beschichtung nicht gekürzt werden.

  • Seite 18: Anzeigemodul Drehen

    Montage Levelflex FMP53 6.3.4 Anzeigemodul drehen 3 mm A0013905 1. Schraube der Sicherungskralle des Elektronikraumdeckels mit Innensechskantschlüssel lösen und Sicherungskralle um 90° gegen den Uhrzeigersinn schwenken. 2. Elektronikraumdeckel vom Messumformergehäuse abschrauben. 3. Anzeigemodul mit leichter Drehbewegung herausziehen. 4. Anzeigemodul in die gewünschte Lage drehen: Max. 8 ´ 45° in jede Richtung.

  • Seite 19: Elektrischer Anschluss

    Levelflex FMP53 Elektrischer Anschluss Elektrischer Anschluss Anschlussmöglichkeiten 7.1.1 Anschlussmöglichkeiten 2-Draht, 4-20 mA HART – – 4...20 mA – – 4...20 mA A0011294 Klemmenbelegung 2-Draht; 4-20mA HART å 4 Ohne integrierten Überspannungsschutz Mit integriertem Überspannungsschutz Speisetrenner für Spannungsversorgung (z.B. RN221N): Klemmenspannung beachten (® ä 27) Widerstand für HART-Kommunikation (³...
  • Seite 20 Elektrischer Anschluss Levelflex FMP53 Anschluss für Commubox FXA195 oder FieldXpert SFX100 (über VIATOR Bluetooth-Modem) Analoges Anzeigeinstrument: Maximale Bürde beachten (® ä 28) Kabelschirm; Kabelspezifikation beachten (® ä 26) Anschlussklemmen 4-20 mA HART passiv Überspannungsschutz-Modul Anschlussklemme für Potenzialausgleichsleitung Kabeleinführung Endress+Hauser...
  • Seite 21 Levelflex FMP53 Elektrischer Anschluss 2-Draht, 4-20 mA HART, 4...20mA – 4...20 mA – 4...20 mA – 4...20 mA – 4...20 mA A0013923 Klemmenbelegung 2-Draht, 4-20mA HART, 4-20mA å 5 Ohne integrierten Überspannungsschutz Mit integriertem Überspannungsschutz Anschluss Stromausgang 2 Anschluss Stromausgang 1 Hilfsenergie für Stromausgang 1 (z.B.
  • Seite 22 Elektrischer Anschluss Levelflex FMP53 Widerstand für HART-Kommunikation (³ 250 W): Maximale Bürde beachten (® ä 28) Anschluss für Commubox FXA195 oder FieldXpert SFX100 (über VIATOR Bluetooth-Modem) Analoges Anzeigeinstrument: maximale Bürde beachten (® ä 28) Analoges Anzeigeinstrument: maximale Bürde beachten (® ä 28) Hilfsenergie für Stromausgang 2 (z.B.
  • Seite 23 Levelflex FMP53 Elektrischer Anschluss 4-Draht: 4-20mA HART (10,4…48 V 4...20 mA ³ A0011340 Klemmenbelegung 4-Draht; 4-20mA HART (10,4 ... 48 VDC) å 6 Auswerteeinheit, z.B. SPS Widerstand für HART-Kommunikation (³ 250 W): Maximale Bürde beachten (® ä 28) Anschluss für Commubox FXA195 oder FieldXpert SFX100 (über VIATOR Bluetooth-Modem) Analoges Anzeigeinstrument: Maximale Bürde beachten (®...
  • Seite 24 Elektrischer Anschluss Levelflex FMP53 Vor dem Anschluss der Hilfsenergie Schutzleiter an der inneren Erdungsklemme (8) anschließen. Falls erforderlich, Potenzialausgleichsleitung an der äußeren Erdungs- klemme (12) anschließen. Um elektromagnetische Verträglichkeit (EMV) sicherzustellen: Das Gerät nicht aus- schließlich über den Schutzleiter im Versorgungskabel erden. Die funktionale Erdung muss stattdessen zusätzlich über den Prozessanschluss (Flansch oder Einschraubstück)
  • Seite 25 Levelflex FMP53 Elektrischer Anschluss 4-Draht: 4-20mA HART (90…253 V 4...20 mA ³ A0018965 Klemmenbelegung 4-Draht; 4-20mA HART (90 ... 253 VAC) å 7 Auswerteeinheit, z.B. SPS Widerstand für HART-Kommunikation (³ 250 W): Maximale Bürde beachten (® ä 28) Anschluss für Commubox FXA195 oder FieldXpert SFX100 (über VIATOR Bluetooth-Modem) Analoges Anzeigeinstrument: Maximale Bürde beachten (®...

  • Seite 26: Kabeldurchmesser Und Adernquerschnitt

    Elektrischer Anschluss Levelflex FMP53 Vor dem Anschluss der Hilfsenergie Schutzleiter an der inneren Erdungsklemme (8) anschließen. Falls erforderlich Potenzialausgleichsleitung an der äußeren Erdungs- klemme (12) anschließen. Um elektromagnetische Verträglichkeit (EMV) sicherzustellen: Das Gerät nicht aus- schließlich über den Schutzleiter im Versorgungskabel erden. Die funktionale Erdung muss stattdessen zusätzlich über den Prozessanschluss (Flansch oder Einschraubstück)

  • Seite 27: Integrierter Überspannungsschutz

    Levelflex FMP53 Elektrischer Anschluss 7.2.3 Überspannungsschutz Falls das Messgerät zur Füllstandmessung brennbarer Flüssigkeiten verwendet werden soll, die einen Überspannungsschutz gemäß DIN EN 60079-14, Prüfnorm 60060-1 (10 kA, Puls 8/20 ms) erfordert: Überspannungsschutz durch integriertes oder externes Überspannungsschutz- Modul sicherstellen. Integrierter Überspannungsschutz Für die HART 2-Leiter-Geräte sowie für PROFIBUS PA und FOUNDATION Fieldbus ist ein...
  • Seite 28 Elektrischer Anschluss Levelflex FMP53 "Hilfsenergie, Ausgang" Ausgänge Klemmenspannung "Zulassung" C: 2-Draht; 4-20mA HART, 4-20mA 13,5…30 V alle 12…30 V alle Merkmal 020 der Produktstruktur Merkmal 010 der Produktstruktur £ -30 °C ist für den Anlauf des Geräts im Min-Fehlerstrom (3,6 mA) eine Klem- Bei Umgebungstemperaturen T menspannung U ³...
  • Seite 29 Levelflex FMP53 Elektrischer Anschluss Ausgänge Klemmenspannung Merkmal 010 - Zulassung 11,5…35 V Ex-frei, Ex nA, CSA GP 11,5…32 V Ex ic 11,5…30 V Ex ia / IS R [ ] W 13.5 24.5 A0014077 Merkmal 20 "Hilfsenergie, Ausgang", Ausprägung A "2-Draht; 4-20mA HART"...

  • Seite 30: Messgerät Anschließen

    Elektrischer Anschluss Levelflex FMP53 Messgerät anschließen WARNUNG Explosionsgefahr! Entsprechende nationale Normen beachten. ► Angaben der Sicherheitshinweise (XA) einhalten. ► Nur spezifizierte Kabelverschraubung benutzen. ► Prüfen, ob die Hilfsenergie mit der Angabe auf dem Typenschild übereinstimmt. ► Vor dem Anschließen des Gerätes: Hilfsenergie ausschalten.

  • Seite 31: Steckbare Federkraftklemmen

    Levelflex FMP53 Elektrischer Anschluss A0013837 Kabel gemäß Klemmenbelegung anschließen (® ä 19). 8. Bei Verwendung von abgeschirmtem Kabel: Kabelschirm mit der Erdungsklemme ver- binden. 9. Deckel des Anschlussklemmenraums aufschrauben. 10. Falls vorhanden: Deckelsicherung so drehen, dass sie sich über dem Deckelrand befin- det;...
  • Seite 32 Elektrischer Anschluss Levelflex FMP53 ≤ 3 (0.12) mm (in) A0013661 Endress+Hauser...
  • Seite 33 Levelflex FMP53 Elektrischer Anschluss Anschlusskontrolle Sind Gerät oder Kabel unbeschädigt (Sichtkontrolle)? Erfüllen die verwendeten Kabel die Anforderungen? Sind die montierten Kabel von Zug entlastet? Sind alle Kabelverschraubungen montiert, fest angezogen und dicht? Stimmt die Versorgungsspannung mit den Angaben auf dem Typenschild überein? Ist die Klemmenbelegung korrekt (®...
  • Seite 34 Inbetriebnahme über Bedienmenü (Vor-Ort-Anzeige, FieldCare) Levelflex FMP53 Inbetriebnahme über Bedienmenü (Vor-Ort- Anzeige, FieldCare) Anzeige- und Bedienmodul 8.1.1 Anzeigedarstellung User ABC_ DEFG HIJK LMNO PQRS TUVW A0012635 Anzeigedarstellung auf dem Anzeige- und Bedienmodul å 8 Messwertdarstellung (1 Messwert groß) 1.1 Kopfzeile mit Messstellenbezeichnung und Fehlersymbol (falls ein Fehler vorliegt) 1.2 Messwertsymbole...

  • Seite 35: Navigation Und Auswahl Aus Liste

    Levelflex FMP53 Inbetriebnahme über Bedienmenü (Vor-Ort-Anzeige, FieldCare) 8.1.2 Navigation und Auswahl aus Liste Zur Navigation im Bedienmenü und zur Auswahl einer Option aus einer Auswahlliste dienen die Bedientasten. Taste Bedeutung Minus-Taste In der weiteren Beschreibung mit S dargestellt. • Bewegt in einer Auswahlliste den Markierungsbalken nach oben.
  • Seite 36 Inbetriebnahme über Bedienmenü (Vor-Ort-Anzeige, FieldCare) Levelflex FMP53 Bedienkonzept 8.2.1 Aufbau Sprache Anzeige/Betrieb Parameter 1 Parameter 2 Parameter N Setup Setup-Parameter 1 Setup-Parameter 2 Setup-Parameter N Erweitertes Setup Freigabecode eingeben Parameter 1 Parameter N Untermenü 1 Untermenü N Parameter 1 Diagnose Parameter N Untermenü...

  • Seite 37: Untermenüs Und Nutzerrollen

    Levelflex FMP53 Inbetriebnahme über Bedienmenü (Vor-Ort-Anzeige, FieldCare) 8.2.2 Untermenüs und Nutzerrollen Bestimmte Teile des Menüs sind bestimmten Nutzerrollen zugeordnet. Zu jeder Nutzerrolle gehören typische Aufgaben innerhalb des Lebenszyklus des Geräts. Nutzerrolle Typische Aufgaben Menü Bediener Aufgaben im laufenden Messbetrieb: "Sprache"...

  • Seite 38: Kontrast Des Anzeigemoduls Einstellen

    Inbetriebnahme über Bedienmenü (Vor-Ort-Anzeige, FieldCare) Levelflex FMP53 Kontrast des Anzeigemoduls einstellen • O + F (gleichzeitig gedrückt): erhöht den Kontrast. • S + F (gleichzeitig gedrückt): verringert den Kontrast. Parametrierung freigeben Falls das Gerät gegen Parametrieurng verriegelt ist, muss es zunächst freigegeben werden.

  • Seite 39: Software-Verriegelung Aufheben

    Levelflex FMP53 Inbetriebnahme über Bedienmenü (Vor-Ort-Anzeige, FieldCare) 1. Gehäusedeckel über dem Anzeige- und Bedienmodul abschrauben. 2. Anzeige- und Bedienmodul drehen und abnehmen. 3. Schreibschutzschalter (WP) in die gewünschte Position bringen. (A): frei; (B): gesperrt 4. Anzeige- und Bedienmodul in der gewünschten Richtung aufsetzen und einrasten las- sen.

  • Seite 40: Sprache Einstellen

    Inbetriebnahme über Bedienmenü (Vor-Ort-Anzeige, FieldCare) Levelflex FMP53 Sprache einstellen A0013637 Endress+Hauser...

  • Seite 41: Füllstandmessung Konfigurieren

    Levelflex FMP53 Inbetriebnahme über Bedienmenü (Vor-Ort-Anzeige, FieldCare) Füllstandmessung konfigurieren 20 mA 100% 4 mA A0011360 Konfigurationsparameter zur Füllstandmessung in Flüssigkeiten å 12 LN = Sondenlänge R = Referenzpunkt der Messung D = Distanz E = Abgleich Leer (= Nullpunkt) L = Füllstand...

  • Seite 42: Benutzerspezifische Anwendungen (Bedienung)

    Inbetriebnahme über Bedienmenü (Vor-Ort-Anzeige, FieldCare) Levelflex FMP53 Schritt Parameter Aktion Setup ® Signalqualität Anzeige der Signalqualität des ausgewerteten Füllstandechos. Setup ® Ausblendung ® Bestäti- Angezeigte Distanz mit tatsächlichem Wert vergleichen, um die Auf- gung Distanz nahme einer Störechoausblendungskurve zu starten.
  • Seite 44 *71206461* KA01078F/00/DE/14.12 71206461 71206461 CCS/COSIMA...
