6 Abgleich über Anzeigemodul/Fernbedienung
Meßbereich ändern
Hinweis!
Technische Einheiten
28

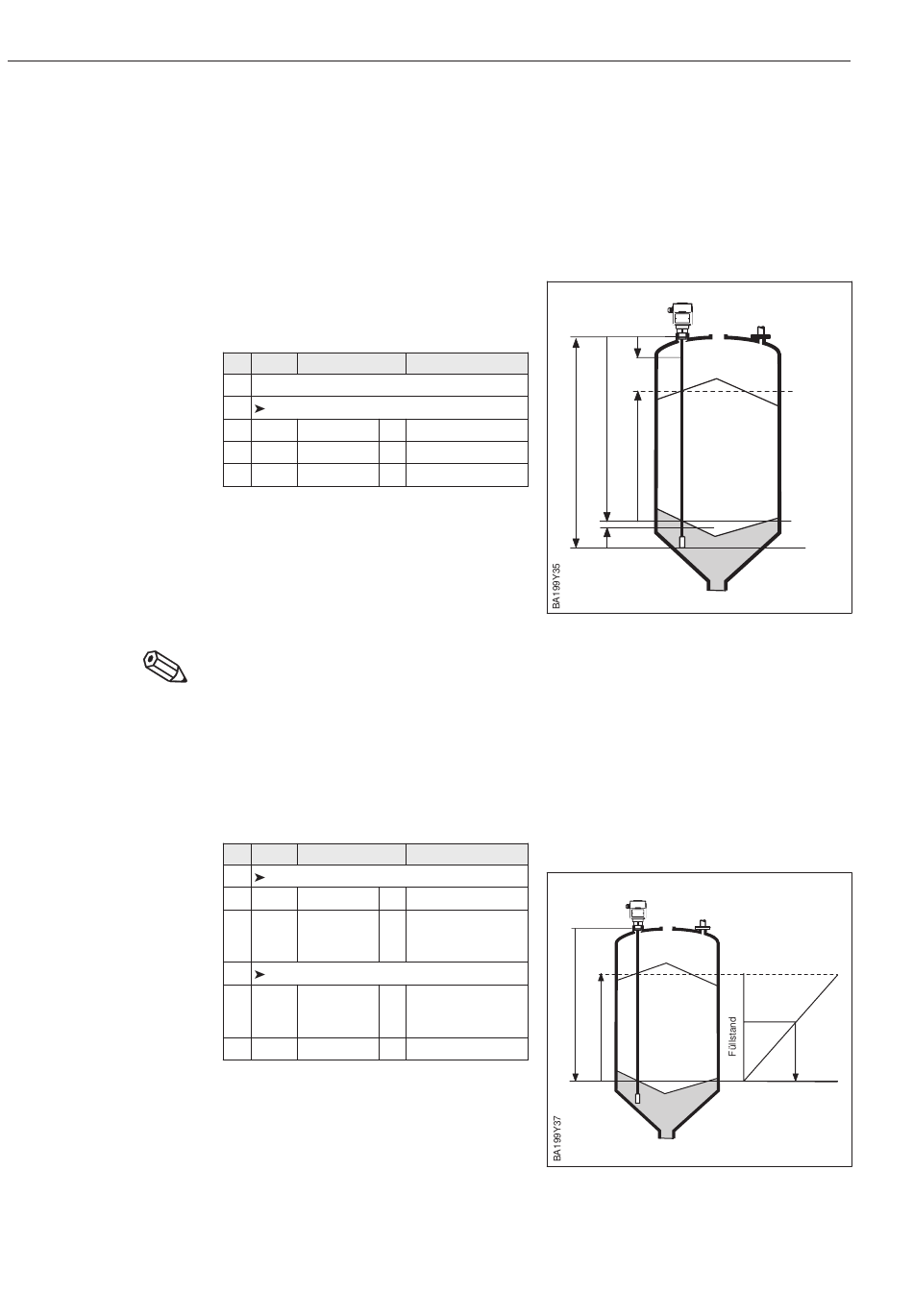

6.4 Meßbereich und technische Einheiten
Eine Änderung des Meßbereichs ist notwendig, wenn:
•
ein anderer Meßbereich gewünscht wird
•
das Sondenseil gekürzt worden ist (Sonde mit Strafgewicht).
Mit dem Anzeigemodul bzw. der Fernbedienung kann der Meßbereich ohne Änderungen
des Füllstands geändert werden.
•
Entweder Meßanfang (E), Meßende (F)
oder beides einstellen
•
Max. Spanne = E – B
Werkseinstellung V3H8: B = 30 cm
# VH Eingabe
1 Ggf. Einbautenabgleich durchführen
Grundabgleich
H
2 V0H1 E (m/ft)
VH
3 V0H2 F (m/ft)
4 V0H0
Ergebnis:
•
Meßanfang (E) = 0 % (4 mA)
•
Meßende (F) = 100 % (20 mA)
Hinweis!
•
Abgleicheinheiten werden in V8H2 gesetzt: 0 = "m" (Werkseinstellung), 1 = "ft"
•
Eine Leerdistanz E größer als die Meßlänge (V3H5) kann auch eingegeben werden.
In diesem Fall nimmt der Meßwert bzw. der Stromausgang den Wert 0 % bzw. 4 mA
an, sobald der Füllstand unterhalb des Wertes in V3H5 fällt.
Ist innerhalb des eingestellten Meßbereichs der Füllstand dem Volumen bzw. Gewicht
proportional, dann können technische Einheiten wie folgt eingestellt werden:
# VH Eingabe
Linearisierung
H
1 V2H0 5
H
2 V2H5 z. B. 500
Grundabgleich
VH
3 V0H6 z. B. 500
4 V0H0
Ergebnis:
•
Meßanfang (E) = z. B. 0 kg (4 mA)
•
Meßende (F) = z. B. 500 kg (20 mA)
Text
Leerdistanz
L
Volldistanz
Meßwert %
Text
Linear
Max. Volumen
Volumen/Gewicht
bei Füllstand F
Wert für 20 mA
E
Volumen/Gewicht
bei Füllstand F
Meßwert in tech. E.
Levelflex FMP 232 E/332 E
B
E
F
35 cm
100%
F
0
Endress+Hauser
100 %
20 mA
0 %
4 mA
V2H5
V0H6
technische
Einheiten
