Stromausgang; Einstellungen; Beispiel: Spreizung - Endress+Hauser Levelflex FMP 232 E Betriebsanleitung

6 Abgleich über Anzeigemodul/Fernbedienung

Einstellungen

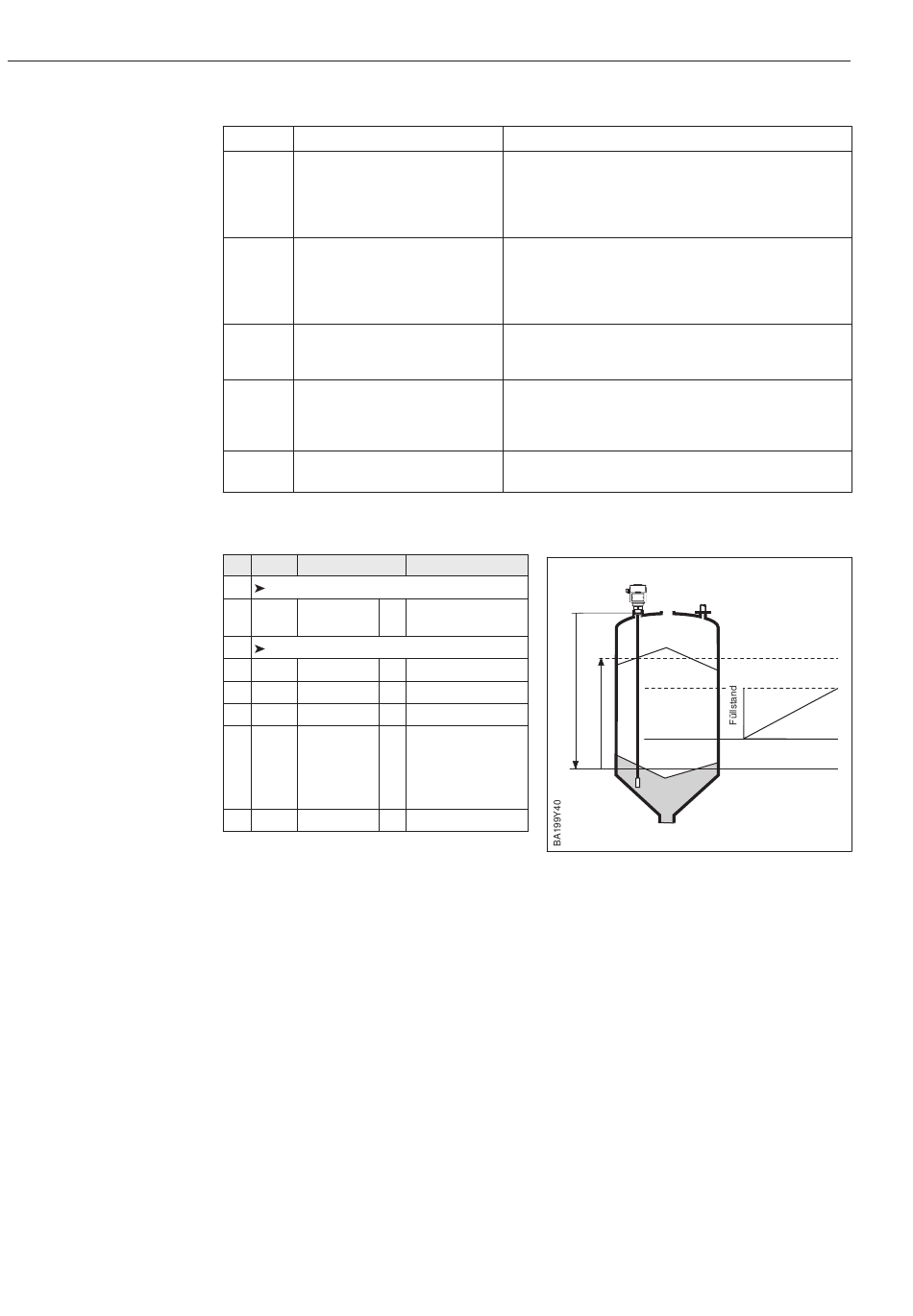

Beispiel: Spreizung

30
6.6

Stromausgang

Feld Parameter
V8H1 Stromausgang
0: 4...20 mA
1: 4...20 mA, 4 mA-Schwelle
2: 4 / 20 mA binär
3: 8 / 16 mA binär
Integrationszeit τ
V0H4
0...255 s
V0H5 4 mA-Wert
V0H6 20 mA-Wert
V0H7 Ausgang bei Störung
0: MIN (-10 %)
1: MAX (+110 %)
2: HOLD (letzten Wert halten)
V8H3 Verzögerung (s)
# VH Eingabe
Betriebsmodus
H
1 V8H1 z. B. 1
Grundeinstellung
H
2 V0H4 z. B. 60
H
3 V0H5 z. B. 40 %
H
4 V0H6 z. B. 70 %
H
5 V0H7 z. B. 0
VH
6 V8H3 z. B. 10
Bedeutung
Bestimmt das Verhalten des Ausgangs. Defaultwert = 0
0: kontinuierlicher Ausgang 4...20 mA
1: wie 0, jedoch Strom nach unten auf 4 mA begrenzt
2: Zweipunkt-Schalter 4 oder 20 mA
3: Zweipunkt-Schalter 8 oder 16 mA
Beeinflußt die Zeit, die der Stromausgang benötigt, um
auf einen plötzlichen Sprung im Füllstand zu reagieren (63
% des Beharrungszustands).
Defaultwert 5 s. Ein hoher Wert dämpft z. B. die Einflüsse
von schnellen Änderungen auf den Meßwert.
Meßbereichsanfang
Meßbereichsende
Eingabe in % oder Kundeneinheiten (nach Linearisierung)
Um eine Störung zu melden, nimmt der Meßwert den
gewählen Wert an.
MIN = 2,4 mA; MAX = 22 mA
Verzögerung in Sekunden, zwischen dem Verlust des
Signals (E641) und der Meldung einer Störung.
Text
0: 4...20 mA
1: 4 mA-Schwelle
Integrationszeit
E
Wert für 4 mA
Wert für 20 mA
Ausgang bei
Störung
0 = MIN (–10 %)
1 = MAX (+110 %)
2 = HOLD
Verzögerung E641
Levelflex FMP 232 E/332 E
70 %
F
40 %
4 mA
V0H5
Endress+Hauser
20 mA
V0H6
